大断面矩形顶管施工技术一、矩形顶管简介矩形顶管法是借助顶推设备（液压千斤顶）将管节从工作坑（始发井）内穿过土层一直推到接收坑（到达井）内，依靠顶管机刀盘不断地切削土屑，由螺旋机将切削的土屑排出，并通过洞内水平运输至始发井口吊出。
边顶进，边切削，边排土，将管道逐段向前铺设的一种非开挖施工技术。
1.2 矩形顶管适用范围矩形顶管工艺适用范围如图1.2-1所示。
地铁出入口过街通道地下综合管廊穿越铁路、河流等图1.2-1 矩形顶管适用范围示意图1.3 矩形顶管施工优缺点1.3.1 矩形顶管工优点（1）施工占地面积小、噪音低、无扬尘；（2）不开挖路面、不封闭交通、不改迁管线；（3）在同等截面下，矩形隧道比圆形隧道能更有效的利用地下空间；（4）施工对周围土体扰动小，能有效控制地面和管线沉降；1.3.2 矩形顶管工缺点根据顶管机设计，顶管螺旋机出土最大粒径为250mm，，施工中有可能会遇到顶管机无法排出的较大孤石。
在遇到顶管机无法排出的孤石时需于地面确定孤石位置进行临时交通疏解，开挖取出孤石。
二、大断面矩形顶管机介绍顶管机根据矩形顶管设计尺寸及地层情况进行设计制造，主要由切削搅拌系统、驱动系统、纠偏及液压系统、出渣系统、顶推系统、测量显示系统、电气操作系统等组成。
2.1 切削搅拌系统矩形顶管配置了6个辐条式刀盘，刀盘开口率70%以上，采用3前3后平行轴式布置,相邻刀盘的切削区域相互交叉，开挖覆盖率能达到93%~95%。
考虑要通过加固区，在前盾切口环全圆布置切刀，对盲区进行主要切削。
刀盘切削下来的土体充满整个土仓，并经过刀盘附带的搅拌棒充分搅拌均匀后，由底部螺机出土孔进行出土。
2.2 驱动系统(1)驱动形式：变频驱动；(2)速度：0～1.16 rpm，无级变速；(3)最大理论扭矩：1444kN·m（单个刀盘）(4)驱动功率：30kw×6×6（6组）2.3 出渣系统螺旋输送机结构包括壳体、轴式叶片、驱动装置、尾部闸门几部分。

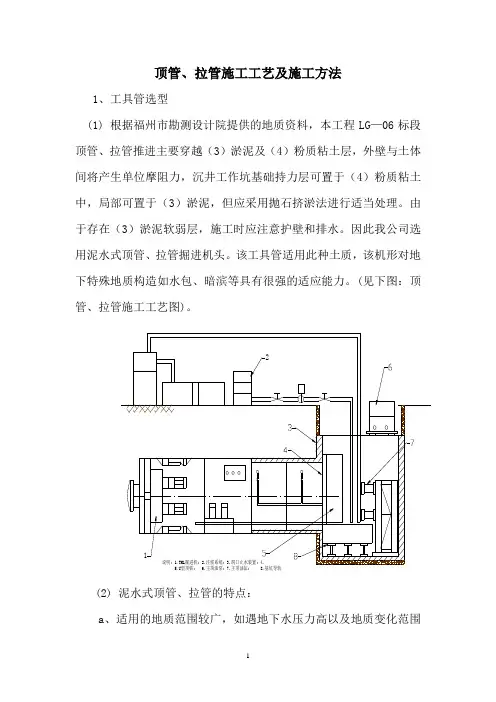

顶管、拉管施工工艺及施工方法1、工具管选型(1) 根据福州市勘测设计院提供的地质资料，本工程LG—06标段顶管、拉管推进主要穿越（3）淤泥及（4）粉质粘土层，外壁与土体间将产生单位摩阻力，沉井工作坑基础持力层可置于（4）粉质粘土中，局部可置于（3）淤泥，但应采用抛石挤淤法进行适当处理。
由于存在（3）淤泥软弱层，施工时应注意护壁和排水。
因此我公司选用泥水式顶管、拉管掘进机头。
该工具管适用此种土质，该机形对地下特殊地质构造如水包、暗滨等具有很强的适应能力。
(见下图：顶管、拉管施工工艺图)。
(2) 泥水式顶管、拉管的特点：a、适用的地质范围较广，如遇地下水压力高以及地质变化范围大的土质条件。
b、可以保持挖掘面的稳定，对周围土层的影响比较小。
c、与其它类型顶管、拉管相比，泥水顶管、拉管的推力比较小，最适宜长距离顶管、拉管。
d、工作井内作业环境较好，如挖掘面稳定，不太会造成地面沉降而影响交通及各种公用管线的安全。
2、砼管材与接口形式本工程按设汁选用管材为T形接口形式，管材可承受最大顶力应大于3000KN。
管材进场必须为合格产品，施工技术专人过检，尺寸、外观不合格要求退场。
3、顶进设备(1) 主顶千斤顶采用15台200KN油缸，行程1.5米，油缸安装要垂直于后背平行于导轨，使顶进受力点和后背受力保持良好状态。
弧型分力环，整体后背均按3000KN顶力配备。
通风设备，电力照明设备配齐，管内照明用36伏低压安全电压。
(2) 中继间安装，根据主顶系统，工作井和管材的最大承受推力，工作井设计最大顶力2000KN,一次顶进不能完成，而设置数量、位置按顶力计算安排，中继间油缸安装。
中继间设计安装200KN油缸。
Φ800中继间安装油缸12台，每套最大推力2400KN；Φ1200中继间安装油缸18台，每套最大推力3600KN；Φ1400中继间安装油缸21台，每套最大推力4200KN。
中继间制做要严格按设汁要求，内径误差±1.5mm，与中继间连接管材采用特殊管材，入场时要加强检验，符合设计要求方可使用。

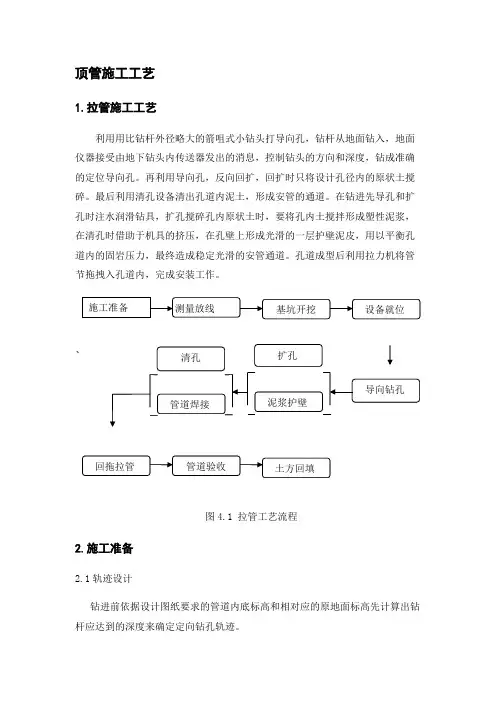

顶管施工工艺1.拉管施工工艺利用用比钻杆外径略大的箭咀式小钻头打导向孔，钻杆从地面钻入，地面仪器接受由地下钻头内传送器发出的消息，控制钻头的方向和深度，钻成准确的定位导向孔。
再利用导向孔，反向回扩，回扩时只将设计孔径内的原状土搅碎。
最后利用清孔设备清出孔道内泥土，形成安管的通道。
在钻进先导孔和扩孔时注水润滑钻具，扩孔搅碎孔内原状土时，要将孔内土搅拌形成塑性泥浆，在清孔时借助于机具的挤压，在孔壁上形成光滑的一层护壁泥皮，用以平衡孔道内的固岩压力，最终造成稳定光滑的安管通道。
孔道成型后利用拉力机将管节拖拽入孔道内，完成安装工作。
、图4.1 拉管工艺流程2.施工准备2.1轨迹设计钻进前依据设计图纸要求的管道内底标高和相对应的原地面标高先计算出钻杆应达到的深度来确定定向钻孔轨迹。
定向钻孔轨迹线段由造斜直线段、曲线段、水平直线段（与管道排水坡度一致）等组成。
入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，有一根钻杆长度达到管道直线段坡度要求。
入土角不超过15°，出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过20°。
3.施工测量3.1平面控制放线平面控制及放线，依据现有边线，通过勘测方提供的控制点引测本工程的定位点，为保证施工各阶段控制点网，坐标及高程的准确，首先对施工现场内各控制桩加以保护。
并把各控制点引测至现场外加以保护，以便竖向引测放线。
同时要做闭合校核。
施工前通过全站仪沿地面上拉管的中心线每3米设置一桩（有障碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩高程与设计拉管流水面的关系。
3.2高程控制高程控制根据勘测方提供的水准点引测施工现场的高程控制点。
根据本工程的实际情况，在现场选择固定的地方做临时水准点，并做好保护。
高程控制采用两次仪器高程前后视等距测法，保持精度。
为保证设计方向、位置的正确性，控制线的传递用经纬仪进行引测，保证平面位置的准确。
