艾默生DCS系统Delv培训课程

艾默生DCS系统Delv培训课程

Card 3 Channel 2 Card 4 Channel 2
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
5-12
Workshop - Creating a Motor Control Module
This workshop requires you to perform the following tasks: Task 1. Create the motor control module MTR-102 using a module template Task 2. Define interlocks Task 3. Display a pump dynamo Task 4. Create Datalinks and add Expert functionality
Create motor control module MTR-102 in the following manner:
Step 1. From the DeltaV Explorer, drag ‘n drop the MTR-11_ILOCK template from the Library to PLANT_AREA_A.
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02

艾默生DCS系统Del v培训课程

艾默生DCS系统Del v培训课程
Licenses can be assigned to the appropriate node using drag n’ drop.
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
Out of Service (OOS) — The block does not perform the algorithm. The status is set to bad.
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Local Override (LO) — The block is put into this mode when tracking is activated. When tracking is deactivated, the block returns to its target mode.
Note:
Initialize Manual (IMAN) — The block output is being set in response to the back-calculation input parameter status. For example, when the secondary loop is not in Cascade, the primary loop goes to IMAN to prevent windup.
Actual — This is the block’s current mode. This may differ from the target based on operating conditions.

艾默生系统培训初级教程

艾默生系统培训初级教程
• I/O 卡：现场设备发出的输入信号通过I/O卡将信息传输给控制器。同样也可以通过 I/O卡将输出信号传输给现场设备。
• I/O 接线板：I/O卡与现场设备之间的接线点。 • 2宽电源/控制器安装底板：将电源及控制器连接为一体的安装设施。 • 8宽I/O安装底板：最多可安装8块I/O卡的设施，并且8台8宽的I/O安装底板可通过扩
EMERSON Process Management – Educational Services
Course 7012 – Rev 9 – 5/15/06
Copyrighted Material / Duplication Prohibited
1-3
单节点系统构架
最长电缆长度 100米 (330英尺) 工作站
主交换机
系统电源卡 控制器
EMERSON Process Management – Educational Services
输入/输出子 系统
副交换机 最长电缆长度 100米 (330英尺)
Course 7012 – Rev 9 – 5/15/06
Copyrighted Material / Duplication Prohibited
1 - 16
8
练习–DeltaV登录
当DeltaV登录对话框出现后（如下图），就可以登录DeltaV工作站。 步骤 1：再次输入用户名和密码。 步骤 2：点击 OK键继续。
注意：密码是区分大小写的。
EMERSON Process Management – Educational Services
Course 7012 – Rev 9 – 5/15/06
课程 7012
DeltaV 操作员培训
Prepared by Educational Services Austin, Texas (USA) Revision 9 – 5/15/06

DCS控制系统培训讲义(艾默生Deltav)教学教材

DCS控制系统培训讲义(艾默生Deltav)教学教材
用冗余控制器的配置时，每对控制器会有2个网络 接口连接到主交换机上，另2个网络接口连接到副 交换机上。DeltaV系统的工作站都配有3块以上的 网卡，其中2块用于建立控制网络，另1块用于备 用或连接其它系统如工厂网络等。
DeltaV系统的控制网络采用TCP/IP的通讯协议 ，系统自动分配各节点的IP地址。每套DeltaV系统 可支持最多120个节点。
一套DCS一般分为以下几大部分：
•过程站（PS：Process Station）：主要功 能是完成现场数据采集和控制，它是系统的核心 部分。
•操作站（OS：Operator Station）：主要功 能是完成监视、操作、过程管理，实现人机对话。
•通讯网络（LAN：Local Area Network）： 主要功能是实现在各连接物理设备之间的数据传 递。
编程的一般步骤：
•网络组态：设置固定IP地址，每个DCS厂家 有自己的固定IP设置。Deltav系统的网络组态， 在安装软件时自动设置完成，不需要更改。
•工作站/操作站组态：组态工程师站和操作 员站。（例如一台工程师站，两台操作员站）
•硬件组态：组态电源类型，CPU类型，卡件 类型（AI、AO、DI、DO）根据实际应用进行组态 类型。
红庙锅炉DCS控制系统 培训讲义
艾默生Deltav系列
第一章、Deltav系统概述 第二章、Deltav系统网络 第三章、Deltav系统硬件 第四章、Deltav软件及操作
第一章、Deltav概述
第一节、 锅炉控制方案概述 第二节、 Deltav 系统概述
第一节、 锅炉控制方案概述
随着自控技术的发展并结合我公司从事锅 炉自控系统设计的多年经验,我公司可为用户提 供三种锅炉自控解决方案: 一、 常规热工二次仪表 和智能仪表控制方案

Deltav_7009中文资料

Deltav_7009中文资料

Course 7009 - Rev 7 - 2/1/04
Copyrighted Material / Duplication Prohibited
1-5
DeltaV系统架构
多个节点 上图说明了一个有八个节点的DeltaV控制网络。 最大值：
120 — 节点
100 — 控制器 /单一的或双冗余 60 — 工作站
EMERSON Process Management – Educational Services
Course 7009 - Rev 7 - 2/1/04
Copyrighted Material / Duplication Prohibited
1-12
DeltaV 的通讯接口
基金会现场总线接口 (串口 1 和 串口2) 2 个端口, 最大支持16个设备/端口,传送距离 1900米 网络设备 ( 串口2)
Copyrighted Material / Duplication Prohibited
1-17
DeltaV 系统电源
G N 配电 N 大规模供电
接地
DC 返回
-
+
DC 返回
Pwr Fault 1 2 3 4 5 6 7 8
大规模供电
系统电源
2 3 4 5 6 7 8
两线电源/控制器承载
EMERSON Process Management – Educational Services
Course 7009 - Rev 7 - 2/1/04
Copyrighted Material / Duplication Prohibited
1-3
DeltaV系统架构
上图说明一个基本的DeltaV控制网络。

DCS控制系统培训讲义(艾默生Deltav)

DCS控制系统培训讲义(艾默生Deltav)
DeltaV的工作站分为主工程师站、工程师站、操作站、 应用站等。
控制器及I/O子系统包含控制器、供电模块和各类卡件，
卡件负责现场信号采集及处理，由控制器执行控制策略。 DeltaV系统支持将控制策略下装到现场总线设备中执行，
使控制风险更加分散。所有的部件都是自动感应和自动 分配地址，无需人员手工干预。
一套DCS一般分为以下几大部分：
•过程站（PS：Process Station）：主要功 能是完成现场数据采集和控制，它是系统的核心 部分。
•操作站（OS：Operator Station）：主要功 能是完成监视、操作、过程管理，实现人机对话。
•通讯网络（LAN：Local Area Network）： 主要功能是实现在各连接物理设备之间的数据传 递。
每个DeltaV控制器都有主副2个网络接口，在采 用冗余控制器的配置时，每对控制器会有2个网络 接口连接到主交换机上，另2个网络接口连接到副 交换机上。DeltaV系统的工作站都配有3块以上的 网卡，其中2块用于建立控制网络，另1块用于备 用或连接其它系统如工厂网络等。
DeltaV系统的控制网络采用TCP/IP的通讯协议 ，系统自动分配各节点的IP地址。每套DeltaV系统 可支持最多120个节点。
第二节、 Deltav 系统概述
DCS（Distributed Control System）即 集散控制系统，是七十年代中期发展起来的新型 控制系统。它集计算机技术、控制技术、通讯技 术和图形显示技术为一体，实现对生产集中管理 和分散控制。
“集”即为集中操作管理，有利于操作管理和 更高一级的控制；“散”即为分散控制，主要目 的是为了提高安全性。DCS的含义是利用微处理器 或微计算机技术对生产过程进行集中管理和分散 控制的系统。

艾默生DCS系统Deltav培训课程7009-13

艾默生DCS系统Deltav培训课程7009-13

EMERSON Process Management – Educational Services
Course 7009 - Revghted Material / Duplication Prohibited
13-5
Vertical Mount Cables
Top 4-Wide Controller/Power Carrier I/O interfaces 1-8 I/O interfaces 25-32
13-6
Vertical Mount Cables
Vertical carriers may have a maximum of 64 I/O interfaces just like the horizontal carriers. This requires eight vertical carriers plugged together, end-to-end requiring, 176 inches (14.7 ft) of vertical space; significantly more space than a cabinet installation would allow. A typical cabinet installation is shown above with five carriers. The layout provides the flexibility of multiple vertical carriers in a cabinet with space for cable trays. Used above is one 4-Wide Top Carrier, three Left I/O Carriers and two Right I/O Carriers. An important component for this installation is the Top and Bottom extender cables. Two extender cables are available. Bottom Cable Extender (Left carrier to Right carrier, 1 Meter in length) Top Cable Extender (Right carrier to Left carrier, 2 Meters in length) Note: Top and Bottom cables are not interchangeable; the pin outs are different for I/O Card electrical addressing. Top and Bottom refers to the cables’ exit point in the Dshell connector; Top exits to the top of cabinet while Bottom exits to the bottom of cabinet. Note: I/O addressing is determined by cable connections.

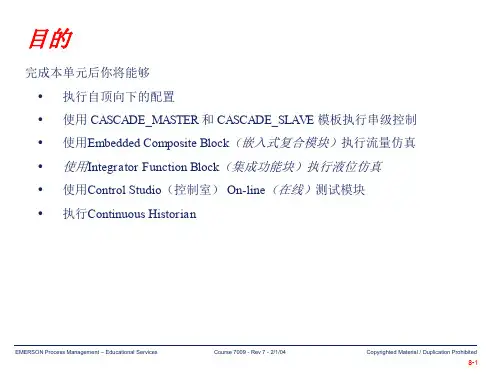

艾默生DeltaV7009dcs串级控制组态专题培训课件

艾默生DeltaV7009dcs串级控制组态专题培训课件

Course 7009 - Rev 7 - 2/1/04
Copyrighted Material / Duplication Prohibited
8-7
Secondary Flow Control
FIC-20X
IN PV
0-100 GPM Gain = .5 Reset = 3
Rate= 0
SP
PI
8-6
Workshop – Creating Motor MTR-203
步骤 11. 确认motor STARTS和STOPS 使用Control Studio（控制室）的On-line （在线）按钮。
EMERSON Process Management – Educational Services
EMERSON Process Management – Educational Services
Course 7009 - Rev 7 - 2/1/04
Copyrighted Material / Duplication Prohibited
8-3
Workshop – Creating Motor MTR-203
Reverse Act
OUT
Increase to Open
FLOWSIM
OUTPUT PV
FILTER IN OUT
TIMECONST = 2
OUT
IN FIC-20X
FLOWSIM
CALC
INPUT
IN1 OUT1
VO
Pass flow signal only if
MTR-203 is running
IO_OUT_1
ZX-3 Card 4 Channel 3

艾默生DCS系统Deltav培训课程7009-3

艾默生DCS系统Deltav培训课程7009-3
3-7
Module Templates
Module Templates may be used as a starting point for modules. Access DeltaV Module Templates by selecting
Start → DeltaV → Engineering → DeltaV Explorer → Library → Module Templates
3-6
Parameter Path
The parameter path is Node.Module/Block/Parameter.Type_Field
For example
THISNODE.FIC-20X/PID1/OUT.F_CV
Node — where the module will execute.
a
r
Alarms
a
m e
Conditionals
t e Algorithm Module
r
s
I/O
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
3-5
Parameter Path
Module FIC-20X

DCS控制系统培训讲义(艾默生Deltav)

DCS控制系统培训讲义(艾默生Deltav)

实用精品课件PPT
14
编程的一般步骤：
•网络组态：设置固定IP地址，每个DCS厂家 有自己的固定IP设置。Deltav系统的网络组态， 在安装软件时自动设置完成，不需要更改。
实用精品课件PPT
15
•工作站/操作站组态：组态工程师站和操作 员站。（例如一台工程师站，两台操作员站）
•硬件组态：组态电源类型，CPU类型，卡件 类型（AI、AO、DI、DO）根据实际应用进行组态 类型。
•操作站（OS：Operator Station）：主要功 能是完成监视、操作、过程管理，实现人机对话。
•通讯网络（LAN：Local Area Network）： 主要功能是实现在各连接物理设备之间的数据传 递。
实用精品课件PPT
பைடு நூலகம்13
Emerson公司DeltaV控制系统。系统一般由工 作站、控制器、集线器、I/O卡件等组成。系统网 络以Ethernet为唯一，站与站的通讯通过交换机， T型电缆最长100m，通过四个HUB级连可达500m， 当要传输更远的距离时，可选用光缆取代T型电缆。 对于PLUS站采用首IP地址：10.4.0.6和10.8.0.6， 而后，在每加一个节点后，IP地址的最后一位会 自动加4。六类工作站硬件以Dell为唯一，操作系 统软件以WindowsXP为唯一，系统用到的所有其它 软件以英文版为唯一选择。
仪表自动控制系统组成： 1.操作台 2.电气控制部分 3.现场变送器
变送器
电机
变频器
操作台
仪表自控系统示意图
实用精品课件PPT
5
智能仪表解决方案
优点: 缺点:
燃烧
投资成本低 符合普通司炉工司炉习惯 局部可实现自投
工人劳动强度大 导致每班燃烧工况差异很大 炉膛燃烧不稳对锅炉设备损伤较大 基本没有达到最佳风煤比、保证经济

DCS控制系统培训讲义艾默生Delv

DCS控制系统培训讲义艾默生Delv

七、上水系统
1、点击
可单
独启停1#（2#）补水
泵给六楼水箱上水。
2、设置启泵和停泵
液位
选择自动投入的
水泵：
可根据水箱液位 自动启动1#（2#）补 水泵。
八、输煤系统
1、联锁未投时
，设备均可单独启停
2、联锁投入时，先启动水平皮带，启动破碎机，启动振动
筛，启动小皮带。
3、输煤系统中，设有跑偏开关（皮带跑偏限位）、拉绳开
•I/O组态：根据每个卡件，每个通道的类型 进行组态（添加通道编号）
•程序编写：根据具体的应用情况进行编写， 编译，调试等等
2020/6/12
第二章、Deltav系统网络
DeltaV系统结构由工作站、控制器和I/O子系统组成， 各工作站及各控制器之间用以太网方式连接。现场智能 设备或常规设备的信号将接入DeltaV卡件，具备HART、 FUNDATIONTM现场总线、Profibus DP总线、AS-i总线、 DeviceNet总线及RS485串口通讯的设备也将连接到 DeltaV相应的总线接口卡件上。
如果出现未出现如上画面，按“Deltav登录”键，重新输入密码
输入密码后，按“确认”键，按“Deltav操作员界面”键登录。
第三节、 DCS系统操作说明
控制系统首页
锅炉控制系统
渣浆泵系统
一、启动前
1、投入引风机联锁 （只有渣浆泵和循环泵启动后，才允许启动） 2、投入鼓风机联锁
（只有渣浆泵、循环泵和引风机启动后，才允许启动）
网络地址分配
第二节、 控制器简介
1、电源卡件
2、控制器卡件
第三节、 I/O卡件
模拟量输入卡件
模拟量输出卡件
2020/6/12

艾默生DCS系统Deltav培训课程7009-10

艾默生DCS系统Deltav培训课程7009-10

EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
10-7
Parameter Security
Access the DeltaV Parameter Security Properties dialog box from DeltaV Explorer by selecting System Configuration → Setup → Security → Parameter Security → Properties
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
10-3
DeltaV Locks & Keys
Through the use of Locks & Keys, the DeltaV System provides security mechanisms at the parameter, field and function level.
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
10-6
DeltaV Locks & Keys

艾默生DeltaV中文7009要点

艾默生DeltaV中文7009要点
2-3
PLANT_AREA_A控制模块
下面列出PLANT_AREA_A的控制模块: · LEVEL-101 · LI-101 · XV-101 · XVSTAT-101 · MTR-102 · FIC-102 · SFC-T101 — 自动启动和关闭的顺序功能图。 · Operator Display （操作显示）— 图片命名为 Tank101
Control Strategies AREA_A Rename
在窗口内容中，AREA_A 突出显示。键入新的名字 PLANT_AREA_A 按下 ENTER（回车）键确认。
EMERSON Process Management – Educational Services
Course 7009 - Rev 7 - 2/1/04
EMERSON Process Management – Educational Services
Course 7009 - Rev 7 - 2/1/04
Copyrighted Material / Duplication Prohibited
2-6
Plant Areas（设备区域）
下面列出Plant Areas（设备区域）的特性。
Processing
Line A Line B
Storage Tank A Tank B Tank C
Units
Storage Tank A Tank B Tank C
EMERSON Process Management – Educational Services
Course 7009 - Rev 7 - 2/1/04
· 命名项目属于控制模块的I/O通道
· 通常命名与设备名称匹配

艾默生Deltav 锅炉DCS控制系统(工程师培训)

艾默生Deltav 锅炉DCS控制系统(工程师培训)
变送器
电机
变频器 仪表自控系统示意图
操作台
优点: 缺点:
燃烧
智能仪表解决方案
投资成本低 符合普通司炉工司炉习惯 局部可实现自投
工人劳动强度大 导致每班燃烧工况差异很大 炉膛燃烧不稳对锅炉设备损伤较大 基本没有达到最佳风煤比、保证经济
PLC可编程控制器解决方案概述
锅炉PLC自动控制系统组成： 1.上位机 2.可编程控制器（PLC） 3.电气控制部分 4.现场变送器
Emerson公司DeltaV控制系统。系统一般由工 作站、控制器、集线器、I/O卡件等组成。系统网 络以Ethernet为唯一，站与站的通讯通过交换机， T型电缆最长100m，通过四个HUB级连可达500m， 当要传输更远的距离时，可选用光缆取代T型电缆。 对于PLUS站采用首IP地址：10.4.0.6和10.8.0.6， 而后，在每加一个节点后，IP地址的最后一位会 自动加4。六类工作站硬件以Dell为唯一，操作系 统软件以WindowsXP为唯一，系统用到的所有其它 软件以英文版为唯一选择。
每个DeltaV控制器都有主副2个网络接口，在采 用冗余控制器的配置时，每对控制器会有2个网络 接口连接到主交换机上，另2个网络接口连接到副 交换机上。DeltaV系统的工作站都配有3块以上的 网卡，其中2块用于建立控制网络，另1块用于备 用或连接其它系统如工厂网络等。
DeltaV系统的控制网络采用TCP/IP的通讯协议， 系统自动分配各节点的IP地址。每套DeltaV系统可 支持最多120个节点。
第三章、Deltav系统硬件
第一节、 系统架构 第二节、 控制器 第三节、 I/O卡件
第一节、 系统架构
DeltaV系统的控制网络考虑到网络的可用性，往 往采用冗余的方式，并建立两条完全独立的控制

艾默生DCS系统Deltav培训课程7009-5

艾默生DCS系统Deltav培训课程7009-5

Passive on Active Timeout Passive when confirmed Trip Reset required Permissive SP Track Interlock
Course 7009 - Rev 5 - 8/15/02 Copyrighted Material / Duplication Prohibited
XI-2
= =
ZX-2
EMERSON Process Management – Educational Services Course 7009 - Rev 5 - 8/15/02 Copyrighted Material / Duplication Prohibited
5-4
Motor-2 State Templates
EMERSON Process Management – Educational Services Course 7009 - Rev 5 - 8/15/02 Copyrighted Material / Duplication Prohibited
5-12
Workshop - Creating a Motor Control Module
Access the DeltaV’s two state motors from the DeltaV Explorer by selecting Library→ Module Templates→ Motors-2State
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited

DCS控制系统培训讲义艾默生pptx

DCS控制系统培训讲义艾默生pptx
通信设备故障、通信线路中断或干扰等导致系统 无法与上位机或其他设备正常通信。
软件故障
软件程序错误、病毒感染或操作不当等导致系统 崩溃或无法正常运行。
21
故障排除步骤和技巧
观察故障现象
仔细观察故障现象，了解故障发生时 的具体情况，以便准确判断故障原因 。
01
02
检查硬件设备
检查相关硬件设备是否正常，包括电 源、通信、输入输出等模块，如有异 常及时更换或维修。
通过实例演示和学员亲手操作，使学员掌握了DCS控制系统的基本操作
和日常维护方法。
24
学员心得体会分享
知识收获
学员们表பைடு நூலகம்通过本次培训，对 DCS控制系统有了更深入的了解 ，掌握了相关知识和技能，为今 后的工作和学习打下了坚实的基
础。
实践经验
学员们分享了在实际操作中遇到 的问题和解决方法，表示通过实 践加深了对理论知识的理解，也
DCS控制系统培训讲 义艾默生pptx
2024/1/24
1
目录
CONTENTS
• DCS控制系统概述 • 艾默生DCS控制系统介绍 • DCS控制系统基本操作 • 高级功能应用与案例分析 • 系统维护与故障排除 • 总结与展望
2024/1/24
2
01 DCS控制系统概述
2024/1/24
3
定义与发展历程
2024/1/24
I/O模块
实现模拟量、数字量信号的输 入/输出功能，支持多种信号类 型和规格，满足不同工业现场 需求。
通讯网络
采用高速、稳定的工业以太网 技术，实现控制器、I/O模块、 上位机等设备之间的实时通讯 。
人机界面
提供直观、易用的操作界面， 方便用户进行参数设置、状态
