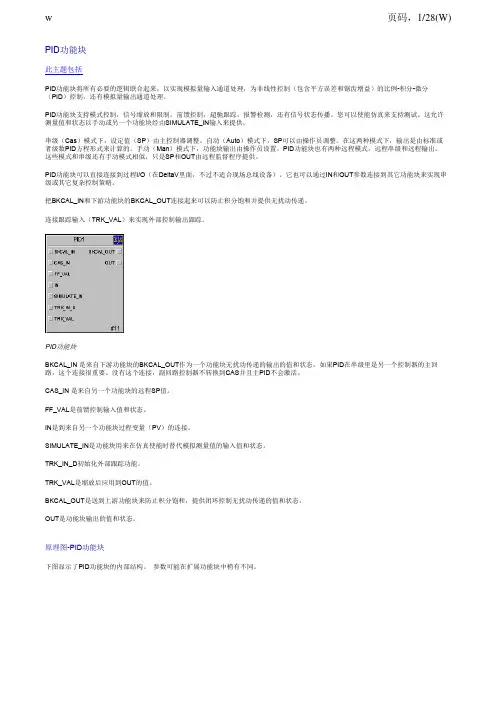

PID功能块此主题包括PID功能块将所有必要的逻辑联合起来，以实现模拟量输入通道处理，为非线性控制（包含平方误差和锯齿增益）的比例-积分-微分（PID）控制，还有模拟量输出通道处理。
PID功能块支持模式控制，信号缩放和限制，前馈控制，超驰跟踪，报警检测，还有信号状态传播。
您可以使能仿真来支持测试。
这允许测量值和状态以手动或另一个功能块经由SIMULATE_IN输入来提供。
串级（Cas）模式下，设定值（SP）由主控制器调整。
自动（Auto）模式下，SP可以由操作员调整。
在这两种模式下，输出是由标准或者级数PID方程形式来计算的。
手动（Man）模式下，功能块输出由操作员设置。
PID功能块也有两种远程模式，远程串级和远程输出。
这些模式和串级还有手动模式相似，只是SP和OUT由远程监督程序提供。
PID功能块可以直接连接到过程I/O（在DeltaV里面，不过不适合现场总线设备）。
它也可以通过IN和OUT参数连接到其它功能块来实现串级或其它复杂控制策略。
把BKCAL_IN和下游功能块的BKCAL_OUT连接起来可以防止积分饱和并提供无扰动传递。
连接跟踪输入（TRK_VAL）来实现外部控制输出跟踪。
PID功能块BKCAL_IN是来自下游功能块的BKCAL_OUT作为一个功能块无扰动传递的输出的值和状态。
如果PID在串级里是另一个控制器的主回路，这个连接很重要。
没有这个连接，副回路控制器不转换到CAS并且主PID不会激活。
CAS_IN是来自另一个功能块的远程SP值。
FF_VAL是前馈控制输入值和状态。
IN是到来自另一个功能块过程变量（PV）的连接。
SIMULATE_IN是功能块用来在仿真使能时替代模拟测量值的输入值和状态。
TRK_IN_D初始化外部跟踪功能。
TRK_VAL是缩放后应用到OUT的值。
BKCAL_OUT是送到上游功能块来防止积分饱和，提供闭环控制无扰动传递的值和状态。
OUT是功能块输出的值和状态。
原理图-PID功能块下图显示了PID功能块的内部结构。
第一章Deltav概述本章主要介绍以下容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav 控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2．DeltavI/O卡件类型：DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在 Exploring Deltav软件中在Physicao Network s 这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和Control Module。
设备控制（DC）功能块此主题包括设备控制（DC）功能块为多状态离散设备，像马达，泵，隔断阀等提供设定值控制。
功能块比较需要的状态（设定值）与设备报告的实际状态，在设备转换状态所需时间之后，检测所有错误上的报警门限值。
基本功能通过联锁和设备控制选项分类来扩大，并为您的应用定制功能块的操作。
设备控制功能块支持模式控制，设定值跟踪，仿真，还有报警门限值检测。
您可以选择选项来指定功能块的控制策略。
设定值要求设备转到两个或者三个支持状态的一个：Passive，Active1和Active 2（可选）。
Passive状态是电源故障（安全）状态，像OFF或者CLOSED。
Active状态通常需要能量（或者允许能量流动），就像OPEN，RUN，FORWARD，或者REVERSE。
组态一种或两种Active状态（Active1和Active2）来与您想控制的设备匹配。
选择应用到设备的状态名称，如STOP/FORWARD/REVERSE或者OFF/LOW/HIGH。
设备控制功能块使用多达八个离散I/O通道来命令设备到要求的设定值状态，并回读确认。
离散I/O是与Passive和Active状态相关的，方式是通过每个状态的掩码，允许定义每个位为True（1），False（0），或者not used。
您可以组态四位作为设备输出，还有四位作为确认设备状态的触点。
必须维持确认触点，因为设计功能块为在确认缺失时报警。
设备控制（DC）功能块CAS_IN_D是功能块在串级模式下，来自另一个功能块的设定值的离散值和状态。
SHUTDOWN_D是强制并保持设备在Passive状态的紧急停止离散值和状态输入。
PERMISSIVE_D是可选离散输入值和状态，当使能Permissive设备选项来命令设备到Active状态时PERMISSIVE_D必须为真。
TRK_IN_D是强制功能块为本地超驰模式，并让输出跟随现场值（FV_D）的离散输入值。
第一章Deltav概述本章主要介绍以下内容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2．DeltavI/O卡件类型：DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O 卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA 位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在Exploring Deltav软件中在Physicao Network s这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和Control Module。

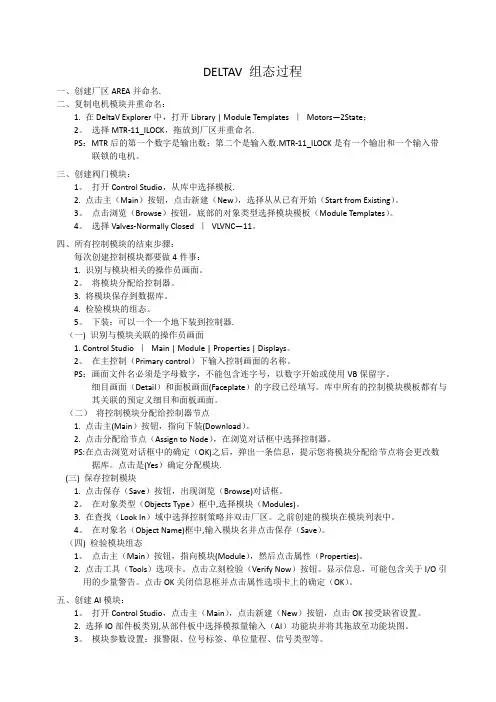

DELTAV 组态过程一、创建厂区AREA并命名.二、复制电机模块并重命名：1. 在DeltaV Explorer中，打开Library | Module Templates ｜Motors—2State；2。
选择MTR-11_ILOCK，拖放到厂区并重命名.PS：MTR后的第一个数字是输出数；第二个是输入数.MTR-11_ILOCK是有一个输出和一个输入带联锁的电机。
三、创建阀门模块：1。
打开Control Studio，从库中选择模板.2. 点击主（Main）按钮，点击新建（New），选择从从已有开始（Start from Existing）。
3。
点击浏览（Browse）按钮，底部的对象类型选择模块模板（Module Templates）。
4。
选择Valves-Normally Closed ｜VLVNC—11。
四、所有控制模块的结束步骤：每次创建控制模块都要做4件事：1. 识别与模块相关的操作员画面。
2。
将模块分配给控制器。
3. 将模块保存到数据库。
4. 检验模块的组态。
5。
下装：可以一个一个地下装到控制器.（一) 识别与模块关联的操作员画面1. Control Studio ｜Main | Module | Properties | Displays。
2。
在主控制（Primary control）下输入控制画面的名称。
PS：画面文件名必须是字母数字，不能包含连字号，以数字开始或使用VB保留字。
细目画面（Detail）和面板画面(Faceplate）的字段已经填写。
库中所有的控制模块模板都有与其关联的预定义细目和面板画面。
（二）将控制模块分配给控制器节点1. 点击主(Main）按钮，指向下装(Download）。
2. 点击分配给节点（Assign to Node），在浏览对话框中选择控制器。
PS:在点击浏览对话框中的确定（OK)之后，弹出一条信息，提示您将模块分配给节点将会更改数据库。
点击是(Yes）确定分配模块.(三) 保存控制模块1. 点击保存（Save）按钮，出现浏览（Browse)对话框。
DeltaV 概述•系统体系结构类型•软件组件•系统性能DeltaV系统架构最大值：120 —节点100 —控制器/单一的或双冗余60 —工作站DeltaV 的I/O 卡件类型I/O子系统包括一个安装在一个或多个8线I/O接口承载的I/O接口和一个为现场设备提供的可选电源。
如上所述，I/O接口包括以下组件：•固定在I/O接口承载上的I/O端子用于现场信号线的连接。
•固定在I/O接口承载上的I/O 卡，通过I/O 端子将现场送来的信号转换成数字信号用于控制与通讯。
模拟量输入•串口2 模拟量输入, 8个通道, 4～20 mA, HART协议•模拟量输入, 16 个通道, 4 ～20 mA, HART协议•模拟量输入, 8个通道, 4 ～20 mA, HART协议•模拟量输入, 4个通道, 隔离输入(热电偶,热电阻, MV olt, 欧姆, 电压)•模拟量输入, 8个通道, 4 ～20 mA•模拟量输入, 8个通道, 1-5v•I.S. 模拟量输入, 8个通道, 4 ～20 mA, HART协议•热电阻, 8个通道•热电偶, 8个通道数字量输入•数字量输入, 8个通道, 24 V DC, 隔离输入•串口2数字量输入, 8个通道, 24 V DC, 干式接点•数字量输入, 8个通道, 24 V DC,干式接点•数字量输入, 8个通道, 120 V AC,隔离输入•数字量输入, 8个通道, 120 V AC,干式接点•数字量输入, 8个通道, 230 V AC,隔离输入•数字量输入, 8个通道, 230 V AC,干式接点•高密度数字量输入, 32个通道, 24 VDC,干式接点•I.S. 数字量输入, 16个通道, 12 VDC I.S. 电源•多功能, 4个通道, 数字量输入或脉冲输入•SOE (时间顺序记录), 16个通道, 标准的数字量输入或SOE 模拟量输出•模拟量输出, 8个通道, 4 ～20 mA, HART协议•模拟量输出, 8个通道, 4 ～20 mA, HART协议•模拟量输出, 8个通道, 4 ～20 mA•I.S.模拟量输出, 8个通道, 4 ～20 mA•I.S.模拟量输出, 8个通道, 4 ～20 mA, HART协议数字量输出•数字量输出, 8 通道, 120/230 V AC, 隔离输出•数字量输出, 8通道, 120/230 V AC, 高端•数字量输出, 8通道, 24 VDC,隔离输出•串口2数字量输出, 8通道, 24 VDC,高端•数字量输出, 8通道, 24 VDC,高端•高密度数字量输出, 32通道, 24 VDC,高端•I.S.数字量输出, 4通道, 12 VDC I.S. 电源控制器DeltaV 的集线器与交换机集线器与交换机提供了一种连接多个节点的方式。
