1 多用电表的使用
(时间：60分钟)
1．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是( )
A．甲选挡错误，而操作正确
B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误
D．乙选挡错误，而操作正确
答案 D
解析 在使用多用电表的欧姆挡时一定要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．
2．用多用电表的欧姆挡(×1 kΩ)检验性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明( )
A．二极管加有正向电压，故测得电阻很小
B．二极管加有反向电压，故测得电阻很大
C．此时红表笔接的是二极管的正极
D．此时红表笔接的是二极管的负极
答案 BC
3．关于多用电表表面上的刻度线，下列说法中正确的是( )
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度盘
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
答案 ABC
解析 多用表中，直流电流和电压刻度是均匀的，但电阻刻度不均匀，A、B选项正确；电阻零刻度对应Ig.电阻∞刻度线对应I＝0，故C选项正确．
4．如图2124所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则： 2
图2124
(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.
1
——多用电表的使用与读数
1．(2018届高三·大连调研)用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
(1)请根据下列步骤完成电阻测量：
①旋动部件________，使指针对准电流的“0”刻度线。
②将K旋转到电阻挡“×100”位置。
③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的“0”刻度线。
(2)将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是________(选填“a→b”或“b→a”)，为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需要重新调零，再进行测量。
解析：(1)①首先要对表盘机械校零，所以旋动的部件是S。③欧姆表选挡后要进行欧姆调零，将“＋”“－”插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处。(2)表盘上的负极接欧姆表内部电源的正极，所以通过P的电流方向是b到a；题图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须使指针指在中间刻度附近，所以要将倍率调小。
答案：(1)①S ③T (2)b→a ×10
2．某同学在测量一只小灯泡电阻的实验中，连接了如图甲所示的实物电路图。闭合开关，发现灯泡不亮，电流表的示数为零。
(1)他借助多用电表检查小灯泡。先断开开关，把多用电表的选择开关旋到“×1”挡，2
再进行________调零；又将红、黑表笔分别接触①、②接线柱，多用电表的表盘恰好如图乙所示，说明小灯泡正常，此时的电阻为________Ω。
(2)他将多用电表选择开关旋于某直流电压挡，将红、黑表笔分别接触②、③接线柱；闭合开关，发现电压表的示数约等于电源电动势，说明②、③接线柱间的导线出现了________(选填“断路”或“短路”)。
(3)故障排除后，为了使电流表的示数从零开始，要在________(选填“①、④”或“③、④”)接线柱间再连接一根导线，并在闭合开关前把滑动变阻器的滑片置于最________(选填“左”或“右”)端。

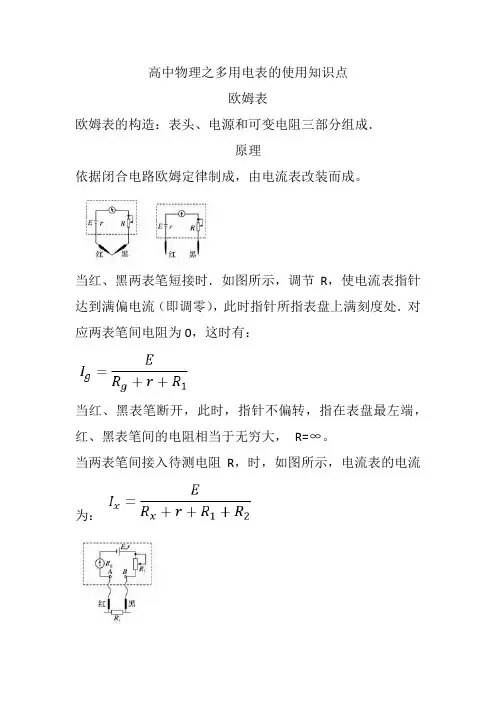

高中物理之多用电表的使用知识点
欧姆表
欧姆表的构造：表头、电源和可变电阻三部分组成．
原理
依据闭合电路欧姆定律制成，由电流表改装而成。
当红、黑两表笔短接时．如图所示，调节R，使电流表指针达到满偏电流（即调零），此时指针所指表盘上满刻度处．对应两表笔间电阻为0，这时有：
当红、黑表笔断开，此时，指针不偏转，指在表盘最左端，红、黑表笔间的电阻相当于无穷大， R=∞。
当两表笔间接入待测电阻R，时，如图所示，电流表的电流为： 当Rx改变，Ix随之改变，即每一个Rx都有一个对应的 Ix ，将电流表上 Ix 处标出对应Rx的R值，就制成欧姆表表盘。
只要两表笔接触待测电阻两端，即可在表盘上直接读出它的阻值。由于Ix 不随Rx均匀变化，故欧姆表表盘刻度不均匀。
欧姆表的特点
红、黑表笔短接时，调节R的阻值，使指针指到满刻度，此时红、黑表笔之间电阻为零。
当红、黑表笔不接触时，指针不偏转，即指向电流表的零点．此时红、黑表笔之间电阻为无穷大。
当在红、黑表笔间接入某一电阻Rx，指针恰好指在刻度盘的中间位置，此时Rx与欧姆表内阻阻值相等。
测量原理
当红、黑表笔间接入被测电阻Rx时，通过表头的电流。改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的Rx值，就可以从刻度盘上直接读出被测电阻的阻值。 合理地选择挡位
由于欧姆表表盘中央部分的刻度较均匀，读数较准，故选用欧姆表挡位时，应使指针尽量靠近中央刻度。
注意事项
（1）使用前先机械调零，使指针指在电流表的零刻度。
（2）要使被测电阻与其他元件和电源断开，不能用手接触表笔的金属杆。
（3）合理选择量程，使指针尽量指在刻度的中央位置附近。
（4）换用欧姆挡的另一量程时，一定要重新调零。
（5）读数时，应将表针示数乘以选择开关所指的倍数。
（6）测量完毕，拔出表笔，开关置于交流电压最高挡或OFF挡。若长期不用，须取出电池。
第 1 页 共 8 页
第1页 - 第8节、多用电表

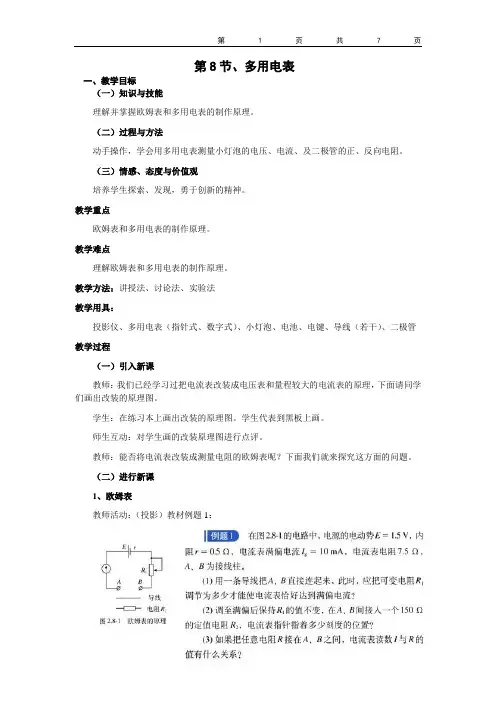

一、教学目标
（一）知识与技能
理解并掌握欧姆表和多用电表的制作原理。
（二）过程与方法
动手操作，学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。
（三）情感、态度与价值观
培养学生探索、发现，勇于创新的精神。
教学重点
欧姆表和多用电表的制作原理。
教学难点
理解欧姆表和多用电表的制作原理。
教学方法：讲授法、讨论法、实验法
教学用具：
投影仪、多用电表（指针式、数字式）、小灯泡、电池、电键、导线（若干）、二极管
教学过程
（一）引入新课
教师：我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，下面请同学们画出改装的原理图。
学生：在练习本上画出改装的原理图。学生代表到黑板上画。
师生互动：对学生画的改装原理图进行点评。
教师：能否将电流表改装成测量电阻的欧姆表呢？下面我们就来探究这方面的问题。
（二）进行新课
1、欧姆表
教师活动：（投影）教材例题1： 第 2 页 共 8 页
第2页 - 教师引导学生分析、求解，对求解结果进行总结、点评。
教师：通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。
学生讨论，代表发言：将电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按)(1505.1IR的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。
