16建筑三维平法结构识图教程目录第一章：钢筋锚固长度及其相关规范1.1受拉钢筋基本锚固长度L ab ,L abE受拉钢筋锚固长度修正系数·····························1.2混凝土结构的环境类别混凝土保护层的最小厚度(mm )纵向受力钢筋搭接区箍筋构造 ·····························1.3纵向钢筋弯钩与机械锚固形式纵向受拉钢筋綁扎搭接长度L L 、L LE ··························1.4封闭箍筋及拉筋弯钩构造梁并筋等效直径、最小净距梁柱纵筋间距要求螺旋箍筋构造 ·································1.5封闭箍筋及拉筋弯钩构造基础梁箍筋复合方式非接触纵向钢筋搭接构造·····························································第二章：柱平法标准构造详图及三维示意图2.1·······························2.2抗震KZ 纵向钢筋连接构造······························2.3地下室抗震KZ 的纵向钢筋连接构造、地下室抗震KZ 的箍筋加密区范围 ··························2.4抗震框架柱和角柱柱顶纵向钢筋构造·························2.5抗震KZ 中柱顶纵向钢筋构造······························2.6抗震KZ 柱变截面位置纵向钢筋构造···························2.7抗震KZ 、QZ 、LZ 箍筋加密区范围抗震QZ 、LZ 纵向钢筋构造 ······························2.8抗震框架柱和小墙肢箍筋加密区高度选用表·······················2.9非抗震KZ 纵向钢筋连接构造·····························2.10非抗震KZ 边柱和角柱柱顶纵向钢筋构造························2.11非抗震KZ 中柱顶纵向钢筋构造····························2.12非抗震KZ 柱变截面位置纵向钢筋构造·························2.13非抗震KZ 箍筋构造非抗震QZ 、LZ 纵向钢筋构造······························第三章：剪力墙平法标准构造详图及三维示意图3.1剪力墙身水平钢筋构造................................27.. (31)3.3剪力墙身竖向钢筋构造 (32)3.4约束边缘构件YBZ 构造 (35)3.5剪力墙水平钢筋计入约束边缘构件体积配箍率构造做法 (37)3.6构造边缘构件GBZ 、扶壁柱FBZ 、非边缘暗柱AZ 构造剪力墙边缘构件纵向钢筋连接构造剪力墙约束边缘构件纵筋构造 (38)3.8剪力墙 LL /AL BKL 配筋构造 (39)3.9剪力墙BKL 或AL 与LL 重叠时配筋构造··························403.10连梁交叉斜筋配筋LL (JX )连梁集中对角斜筋配筋LL (DX )连梁对角暗撑配筋LL (JC )构造 (42)3.11地下室外墙DWQ 钢筋构造...............................433.12剪力墙洞口补强构造 .. (45)第四章:梁平法标准构造详图及三维示意图 (47)4.2抗震屋面框架梁WKL 纵向钢筋构造 (48)4.3非抗震楼层框架梁KL 纵向钢筋构造 (49)4.4非抗震屋面框架梁WKL 纵向钢筋构造 .........................504.5框架梁水平、竖向加腋构造.. (51)ζa 1.6芯柱XZ 配筋构造矩形箍筋复合方式柱插筋在基础中的锚固3.2墙插筋在基础中的锚固4.1抗震楼层框架梁WKL 纵向钢筋构造4.6KL 、WKL中间支座纵向钢筋构造 (53)4.7抗震框架梁KL、WKL箍筋加密区构造抗震框架梁KL、WKL箍筋加密区构造 (54)4.8梁与方柱斜交或与圆柱相交时箍筋起始位置 (55)4.9非框架梁L配筋构造主次梁斜交箍筋构造 (56)4.10不伸入支座的梁下部纵向钢筋断点位置附加箍筋范围、附加吊筋构造梁侧面纵向构造筋和拉筋 (57)4.11非框架梁L中间支座纵向钢筋构造水平折梁、竖向折梁钢筋构造 (58)4.12纯悬挑梁XL及各类梁的悬挑端配筋构造 (59)4.13KZZ/KZL配筋构造 (51)4.14井字梁JZL配筋构造 (65)第五章:板平法标准构造详图及三维示意图5.1有梁楼盖楼(屋）面板配筋构造 (67)5.2有梁楼盖不等跨板上部贯通纵筋连接构造 (69)5.3单（双）向板配筋示意纵向钢筋非接触搭接构造 (70)5.4悬挑板XB钢筋构造 (71)5.5无支撑板端部封边构造折板配筋构造 (72)5.6无梁楼盖柱上板带ZSB与跨中板带KZB纵向钢筋构造 (73)5.7板带端支座纵向钢筋构造板带悬挑端纵向钢筋构造 (74)5.8柱上板带暗梁钢筋构造 (75)5.9板后浇带HJD钢筋构造墙后浇带HJD钢筋构造梁后浇带HJD钢筋构造 (76)5.10板加腋JY构造局部升降板SJB构造(一) (77)5.11板加腋JY构造局部升降板SJB构造(二) (78)5.12板开洞BD与洞边加强钢筋构造一(洞边无集中荷载) (79)5.13板开洞BD与洞边加强钢筋构造二(洞边无集中荷载) (80)5.14悬挑板阳角放射筋Ces构造 (81)5.15板内纵筋加强带JQD构造板翻边FB构造悬挑板阴角构造 (82)5.16柱帽ZMa、ZMb,ZMc、ZMab构造 (83)5.17抗冲切箍筋Rh构造抗冲切弯起筋Rb构造 (84)第六章:楼梯平法识图规则与标准构造详图及三维示意图6.1AT型楼梯平面注写方式与适用条件 (86)6.2AT型楼梯板配筋构造 (88)6.3BT型楼梯平面注写方式与适用条件 (89)6.4BT型楼梯板配筋构造 (91)6.5CT型楼梯平面注写方式与适用条件 (92)6.6CT型楼梯板配筋构造 (94)6.7DT型楼梯平面注写方式与适用条件 (95)6.8DT型楼梯板配筋构造 (97)6.9ET型楼梯平面注写方式与适用条件 (98)6.10ET型楼梯板配筋构造 (99)6.11FT型楼梯平面注写方式与适用条件 (100)6.12FT型楼梯板配筋构造(A-A) (101)6.13FT型楼梯板配筋构造(B-B) (102)6.14GT型楼梯平面注写方式与适用条件 (103)6.15GT型楼梯板配筋构造(A-A) (104)6.16GT型楼梯板配筋抅造(B-B) (105)6.17HT型楼梯平面注写方式与适用条件. (106)6.18HT型楼梯板配筋构造(A-A) (107)6.19HT型楼梯板配筋构造(B-B) (108)6.20C-C,D-D剖面楼梯平板配筋构造 (109)6.21ATa型楼梯平面注写方式与适用条件 (110)6.22ATa型楼梯板配筋构造 (111)6.23ATb型楼梯平面注写方式与适用条件 (112)6.24ATb型楼梯板配筋构造 (113)6.25ATc型楼梯平面注写方式与适用条件 (114)6.26ATc型楼梯板配筋构造 (116)6.27不同踏步位度推高与高度减小构造 (117)6.28各型楼梯第一跑与基础连接构造 (118)6.29楼梯施工图剖面注写示例（平面图) (119)6.30楼梯施工图剖面注写示例（剖面图) (120)6.31Ata型楼梯施工图剖面注写示例（平面图) (121)6.32Ata型楼梯施工图剖面注写示例（剖面图) (122)6.33Atb型楼梯施工图剖面注写示例（平面图) (123)6.34Atb型楼梯施工图剖面注写示例（剖面围) (124)6.35ATc型楼梯施工图剖面注写示例1(平面图) (125)6.36ATc型楼梯施工图剖面注写示例1(剖面图) (126)6.37ATc型楼梯施工图剖面注写示例2(平面图) (127)6.38ATc型楼梯施工图剖面注写示例2(剖面图) (128)第七章:基础平法标准构造详图及三维示意图任务一:独立基础平法标准构造详图及三维示意图7.1独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造 (130)7.2双柱普通独立基础底部与顶部配筋构造 (131)7.3设置基础梁的双柱普通独立基础配筋构造 (132)7.4独立基础底板配筋长度减短10%构造 (133)7.5单杯口和双杯口独立基础构造 (134)7.6高杯口独立基础杯壁和基础短柱配筋构造 (135)7.7双高杯口独立基础杯壁和基础短柱配筋构造 (136)7.8单柱普通独立深基础短柱配筋构造 (137)7.9双柱普通独立深基础短柱配筋构造 (138)任务二:条形基础平法标准构造详图及三维示意图7.10条形基础底板 TJB J 和 TJB P配筋构造 (139)7.11条形基础底板配筋长度减短10%构造条形基础板底不平构造条形基础无交接底板端部构造 (140)7.12基础梁 JL 纵向钢筋与箍筋构造附加箍筋构造附加（反扣）吊筋构造 (141)7.13基础梁 JL 配置两种箍筋构造 (142)7.14基础梁 JL 竖向加腋钢筋构造 (143)7.15基础梁 JL 端部与外伸部位钢筋构造 (144)7.16基础梁 JL 侧面构造纵筋和拉筋 (145)7.17基础梁 JL 梁底不平和变截面部位钢筋构造 (146)7.18基础梁 JL 与柱结合部侧腋构造 (147)7.19基础次梁 JCL 纵向钢筋与箍筋构造基础次梁 XL 端部外伸部位钢筋构造 (148)7.20基础次梁 JCL 竖向加腋钢筋构造基础次梁 JCL 配置两种箍筋构造 (149)7.21基础次梁 JCL 梁底不平和变截面部位钢筋构造 (150)任务三:筏形基础平法标准构造详图及三维示意图7.22梁板式筏形基础平板 LPB 钢筋构造 (151)7.23梁板式筏形基础平板LPB下部柱向区域与跨中区域钢筋构造 (152)7.24梁板式筏形基础平板 LPB 端部与外伸部位钢筋构造梁板式筏形基础平板 LPB 变截面部位钢筋构造 . (153)7.25平板式筏基柱下板带ZXB与跨中板带 KZB 纵向钢筋构造 (154)7.26平板式筏形基础平板BPB钢筋构造 (156)7.27平板式筏形基础平板(ZXB、KZB、BPB)变截面部位钢筋构造 (158)7.28平板式筏形基础平板(ZXB、KZB、BPB)端部与外伸部位钢筋构造 (159)任务四:桩基础承台平法标准构造详图及三维示意图7.29矩形承台CT J和CT P配筋构造桩顶纵筋在承台内的锚固构造 (160)7.30等边三桩承台CT J配筋构造 (161)7.31等腰三桩承台CT J配筋构造 (162)7.32六边形承台CT J筋构造 ......... (163)7.33墙下单排桩承台梁C TL配筋构造 (165)7.34墙下双排桩承台梁CTL配筋构造` (166)任务五基础相关构造的平法标准构造详图及三维示意图7.35基础联系梁JLL配筋构造 (167)7.36基础底板后浇带HJD构造基础梁后浇带HJD构造 (168)7.37后浇带HJD下抗水压垫层构造后浇带HJD超前止水构造基坑JK构造 (169)7.38上柱墩SZD构造（棱台与棱柱形） (170)7.39下柱墩X ZD构造（倒棱台与倒棱柱形） (171)7.40防水底板JB与各类基础的连接构造 (173)7.41窗井墙CJQ配筋构造 (174)审核校对设计页图集号16G101-1-56-7-混凝土结构的环境类别混凝土保护层的最小厚度审核校对设计页图集号16G101-1-57-8-受拉钢筋基本锚固长度Lab抗震设计时受拉钢筋基本锚固长度labE 钢筋弯折时的弯弧D审核校对设计页图集号16G101-1-58-8-受拉钢筋基本锚固长度La 受拉钢筋基本锚固长度La E审核校对设计页图集号16G101-1-59-8-纵向钢筋弯钩与机械锚固形式纵向受力钢筋搭接区箍筋构造纵向钢筋的连接审核校对设计页图集号16G101-1-60-8-纵向受拉钢筋搭接长度 ll纵向受拉钢筋搭接长度 LL E图集号16G101-1-61封闭箍筋及拉筋构造梁并筋等效直径、最小净距离图集号16G101-1-62梁柱纵筋及间距要求拉筋构造螺旋箍筋构造第二章：柱平法标准构造详图及三维示意图图集号16G101-1-63KZ 纵向钢筋连接构造柱纵向钢筋焊接连接三维示意图非连接区域≥Hn/3搭接长度为非连接区域非连接区域嵌固体部位≥Hn/6≥搭接接头要错开≥0搭接长度为≥Hn/6≥搭接长度为搭接接头要错开≥0.搭接长度为≥Hn/6≥≥Hn/6≥连接区域采用焊接方式两批接头之间错开连接区域采用焊接方式两批接头之间错开≥Hn/6≥Hn/6≥≥Hn/6上柱比下柱多出钢筋伸长锚固到下柱中锚2La E1.2La E非连接区域Hn/6≥500≥hc 搭接长度为L LE 搭接接头要错.3L LE搭接长度为L LE 下柱较大直径钢筋伸入上柱超过上柱非连接区域与上柱较小径钢筋按百分之搭接长度为上柱较大直径钢筋伸入下柱超过下柱非连接区域与下柱较小径钢筋按百分之率搭接长度为非连接区域≥500≥500搭接接头要错L LE L LE下上柱比伸长锚固到固长度为1伸入长度1.2La E嵌固体部位非连接区域非连接区域连接区域采用焊接方式两批接头之间错开非连接区域连接区域采用焊接方式两批接头之间错开Hn/3≥Hn/6≥Hn/6≥Hn/6≥Hn/6楼面楼面柱纵向钢筋机械连接三维示意图柱纵向钢筋绑扎连接三维示意图嵌固体部位非连接区域≥Hn/3非连接区域楼面非连接区域楼面当某层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接连接。
第1章认识钢筋混凝土结构习题一、单选题。
1.不属于钢筋混凝土结构的是（ D ）A .框架结构 B.框架剪力墙结构 C.框支剪力墙结构 D.砖混结构2.混凝土的（ D ）主要与其密实度及内部孔隙的大小和构造有关。
A .抗冻性B .抗侵蚀性C . 抗老化D . 抗渗性3.（ B ）框架结构建筑说法正确的是。
A.适合超高层建筑B.节点处应力集中C.空间利用率低D.墙体承重二、多选题。
1 .属于框架结构建筑的构件有（ A B C D ）A .框架柱 B.框架梁 C. 板 D.楼梯 E.构造柱2 .框支剪力墙结构构件有（ A B C D ）A.框支柱B.框支梁C.板D.楼梯E.构造柱第二章柱平法识图规则习题选择题1.在基础内的第一支柱箍筋到基础顶面的距离是多少（B）A.50B.100C.3d( d为箍筋直径)D.5d( d为箍筋直径)2.抗震中柱顶层节点构造，能直锚时，直锚长度为（D）A.1 2dB. L aEC.伸至柱顶D.伸至柱顶，≥L aE3.柱箍筋加密区的范围包括（ C ）A.有地下室框架结构地下室顶板嵌固部位向上Hn/6B.底层刚性地面上500mmC.无地下室框架结构基础顶面嵌固部位向上Hn/3D.搭接范围4.某框架三层柱截面尺寸300×600mm 2 ,柱净高3.6 m ,该柱在楼面处的箍筋加密区高度应为（C）。
A.400B.500C.600D.7005.上层柱和下层柱纵向钢筋根数相同，当上层柱配置的钢筋直径比下层柱钢筋直径粗时，柱的纵筋搭接区域应在（ C）。
A.上层柱B.柱和梁相交处C.下层柱D.不受限制6.抗震框架边柱顶部的外侧钢筋采用全部锚入顶层梁板中的连接方式时，该外侧钢筋自底起锚入顶层梁板中的长度应不少于（ C ）。
EB.0.4 L aEC. 1.5LaED. 2LaE7.下列关于柱平法施工图制图规则论述中错误的是（C ）。
A.柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。
29121-建筑三维平法结构识图教程（第二版）习题答案第1章认识钢筋混凝土结构习题一、单选题。
1.不属于钢筋混凝土结构的是（ D ）A .框架结构 B.框架剪力墙结构 C.框支剪力墙结构 D.砖混结构2.混凝土的（D ）主要与其密实度及内部孔隙的大小和构造有关。
A .抗冻性B .抗侵蚀性C . 抗老化D . 抗渗性3.（ B ）框架结构建筑说法正确的是。
A.适合超高层建筑B.节点处应力集中C.空间利用率低D.墙体承重二、多选题。
1 .属于框架结构建筑的构件有（ A B C D ）A .框架柱 B.框架梁 C. 板 D.楼梯 E.构造柱2 .框支剪力墙结构构件有（ A B C D ）A.框支柱B.框支梁C.板D.楼梯E.构造柱第二章柱平法识图规则习题选择题1.在基础内的第一支柱箍筋到基础顶面的距离是多少（B）A.50B.100C.3d( d为箍筋直径)D.5d( d为箍筋直径)2.抗震中柱顶层节点构造，能直锚时，直锚长度为（D）A.1 2dB. L aEC.伸至柱顶D.伸至柱顶，≥L aE3.柱箍筋加密区的范围包括（ C ）A.有地下室框架结构地下室顶板嵌固部位向上Hn/6B.底层刚性地面上500mmC.无地下室框架结构基础顶面嵌固部位向上Hn/3D.搭接范围4.某框架三层柱截面尺寸300×600mm 2 ,柱净高3.6 m ,该柱在楼面处的箍筋加密区高度应为（C）。
A.400B.500C.600D.7005.上层柱和下层柱纵向钢筋根数相同，当上层柱配置的钢筋直径比下层柱钢筋直径粗时，柱的纵筋搭接区域应在（ C）。
A.上层柱B.柱和梁相交处C.下层柱D.不受限制6.抗震框架边柱顶部的外侧钢筋采用全部锚入顶层梁板中的连接方式时，该外侧钢筋自底起锚入顶层梁板中的长度应不少于（ C ）。
EB.0.4 L aEC. 1.5LaED. 2LaE7.下列关于柱平法施工图制图规则论述中错误的是（C ）。

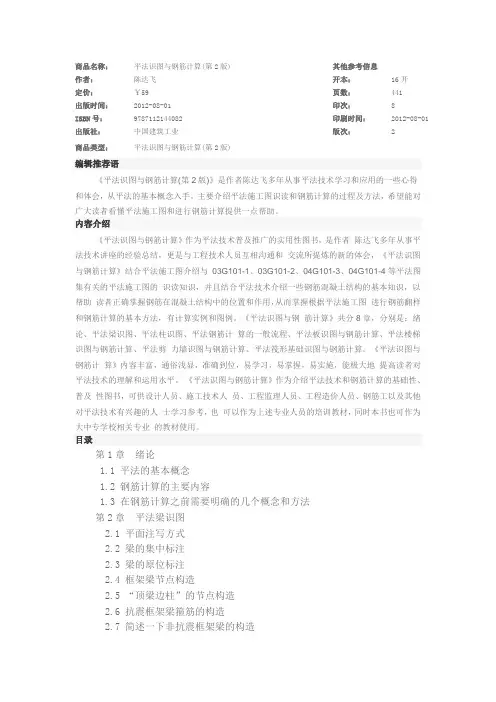

商品名称：平法识图与钢筋计算(第2版) 其他参考信息作者：陈达飞开本：16开定价：￥59 页数：441出版时间：2012-08-01 印次：8ISBN号：9787112144082 印刷时间：2012-08-01 出版社：中国建筑工业版次： 2商品类型：平法识图与钢筋计算(第2版)编辑推荐语《平法识图与钢筋计算(第2版)》是作者陈达飞多年从事平法技术学习和应用的一些心得和体会，从平法的基本概念入手，主要介绍平法施工图识读和钢筋计算的过程及方法，希望能对广大读者看懂平法施工图和进行钢筋计算提供一点帮助。
内容介绍《平法识图与钢筋计算》作为平法技术普及推广的实用性图书，是作者陈达飞多年从事平法技术讲座的经验总结，更是与工程技术人员互相沟通和交流所提炼的新的体会，《平法识图与钢筋计算》结合平法施工图介绍与03G101-1、03G101-2、04G101-3、04G101-4等平法图集有关的平法施工图的识读知识，并且结合平法技术介绍一些钢筋混凝土结构的基本知识，以帮助读者正确掌握钢筋在混凝土结构中的位置和作用，从而掌握根据平法施工图进行钢筋翻样和钢筋计算的基本方法，有计算实例和图例。
《平法识图与钢筋计算》共分8章，分别是：绪论、平法梁识图、平法柱识图、平法钢筋计算的一般流程、平法板识图与钢筋计算、平法楼梯识图与钢筋计算、平法剪力墙识图与钢筋计算、平法筏形基础识图与钢筋计算。
《平法识图与钢筋计算》内容丰富，通俗浅显，准确到位，易学习，易掌握，易实施，能极大地提高读者对平法技术的理解和运用水平。
《平法识图与钢筋计算》作为介绍平法技术和钢筋计算的基础性、普及性图书，可供设计人员、施工技术人员、工程监理人员、工程造价人员、钢筋工以及其他对平法技术有兴趣的人士学习参考，也可以作为上述专业人员的培训教材，同时本书也可作为大中专学校相关专业的教材使用。
目录第1章绪论1.1 平法的基本概念1.2 钢筋计算的主要内容1.3 在钢筋计算之前需要明确的几个概念和方法第2章平法梁识图2.1 平面注写方式2.2 梁的集中标注2.3 梁的原位标注2.4 框架梁节点构造2.5 “顶梁边柱”的节点构造2.6 抗震框架梁箍筋的构造2.7 简述一下非抗震框架梁的构造2.8 非框架梁的构造2.9 关于“大箍套小箍”问题2.10 悬挑梁的构造2.11 井字梁的构造2.12 框支梁和框支柱的构造2.13 关于梁的几个相关问题第3章平法柱识图3.1 列表注写方式3.2 柱表3.3 抗震KZ纵向钢筋连接构造3.4 抗震KZ边柱和角柱柱顶纵向钢筋构造 3.5 抗震KZ中柱柱顶纵向钢筋构造3.6 抗震KZ柱变截面位置纵向钢筋构造 3.7 抗震剪力墙上柱QZ纵向钢筋构造3.8 抗震梁上柱LZ纵向钢筋构造3.9 抗震KZ、QZ、LZ箍筋加密区范围3.10 非抗震KZ、QZ和LZ简介3.11 芯柱XZ配筋构造3.12 框架柱的复合箍筋3.13 框架柱的基础插筋3.14 框架柱的纵向钢筋计算第4章平法钢筋计算的一般流程4.1 钢筋计算前的准备工作4.2 平法钢筋计算的计划和部署4.3 各类构件的钢筋计算4.4 《工程钢筋表》的内容4.5 工程钢筋汇总4.6 《钢筋下料表》的内容4.7 平法梁图上作业法4.8 钢筋计算中常用的基本数据4.9 关于地震和建筑抗震的基本知识第5章平法板识图与钢筋计算5.1 板的分类和钢筋配置的关系5.2 04G101-4图集的板钢筋标注5.3 楼板的钢筋构造5.4 板下部贯通纵筋的计算方法5.5 扣筋的计算方法5.6 悬挑板的注写方式5.7 无梁楼盖的平法标注第6章平法楼梯识图与钢筋计算6.1 11G101—2图集的适用范围6.2 板式楼梯钢筋计算第7章平法剪力墙识图与钢筋计算7.1 剪力墙的一些基本概念7.2 列表注写方式7.3 各类墙柱的截面形状与几何尺寸7.4 暗柱和端柱的钢筋构造7.5 剪力墙身的基本构造7.6 剪力墙暗梁AL钢筋构造7.7 剪力墙边框梁BKL配筋构造7.8 剪力墙LL配筋构造7.9 剪力墙洞口补强构造7.10 剪力墙图上作业法第8章平法筏形基础识图与钢筋计算8.1 筏形基础的分类及其特点8.2 梁板式筏形基础8.3 平板式筏形基础8.4 其他附录A 新平法图集改变了些什么A.1 新图集和新规范A.2 对工程预算影响较大的因素是保护层厚度规定的改变 A.3 钢筋材料的新规定A.4 受拉钢筋基本锚固长度Zab(labE)A.5 梁柱节点A.6 labE(zab)在11G101—2上的应用A.7 labE(Zab)在11G101-3上的应用A.8 看施工图必须注意的说明内容A.9 一般构造A.10 关于柱标注的一些规定A.11 关于“上部结构嵌固部位”及地下室其他问题A.12 5种柱变截面构造做法A.13 柱箍筋加密区范围的一些新规定A.14 剪力墙上柱、梁上柱的新规定A.15 小墙肢的定义有改变A.16 竖向加腋梁的集中标注和原位标注(有所修改)A.17 水平加腋梁的集中标注和原位标注(新增)A.18 各种梁在施工图应该注明的事项A.19 抗震楼层框架梁KL纵向钢筋构造A.20 抗震屋面框架梁WKL纵向钢筋构造A.21 KL、WKL中间支座纵向钢筋构造A.22 非抗震框架梁KL、WKL箍筋构造A.23 抗震框架梁KL、WKL箍筋加密区构造A.24 非框架梁L配筋构造(改动较大)A.25 纯悬挑梁XLA.26 各类的悬挑端配筋构造(改动较大)A.27 KZZ、KZL配筋构造A.28 井字梁JZL配筋构造A.29 剪力墙柱编号A.30 剪力墙连梁编号A.31 约束边缘构件标注的注意事项A.32 拉筋应注明布置方式A.33 连梁的注写内容A.34 剪力墙洞口的补强构造A.35 地下室外墙A.36 剪力墙身水平钢筋构造A.37 剪力墙身竖向钢筋构造A.38 约束边缘构件YBZ构造A.39 剪力墙水平钢筋计入约束边缘构件体积配箍率的构造(新增) A.40 剪力墙边缘构件纵向钢筋连接构造A.41 剪力墙上起约束边缘构件纵筋构造(新增)A.42 连梁LL配筋构造的一点改变A.43 剪力墙BKL或AL与LL重叠时配筋构造A.44 连梁配筋构造A.45 悬挑板统称为XBA.46 贯通筋的“隔-布-”方式A.47 有梁楼盖的其他注意事项A.48 无梁楼盖新增了暗梁的集中标注和原位标注A.49 无梁楼盖的其他注意事项A.50 有梁楼盖楼(屋)面板配筋构造A.51 单(双)向板配筋示意A.52 悬挑板XB钢筋构造A.53 无支撑板端部封边构造A.54 无梁楼盖柱上板带ZSB与跨中板带KZB纵向钢筋构造A.55 板带端支座纵向钢筋构造A.56 柱上板带暗梁钢筋构造A.57 后浇带HJDA.58 板加腋构造A.59 板开洞BE)A.60 悬挑板阳角放射筋CesA.61 板翻边FBA.62 柱帽ZMa、ZMb、ZMc、ZMab构造A.63 抗冲切箍筋Rh和抗冲切弯起筋Rb构造A.64 11G101—2楼梯类型的变动A.65 各类型楼梯配筋构造与旧图集有哪些不同A.66 新增加了ATa～ATc型楼梯A.67 在施工图总说明中与楼梯有关的注意事项A.68 条形基础的“基础梁”和筏形基础的“基础主梁”共用71～75页面A.69 在各种基础的集中标注中采用“基础底面标高”A.70 新图集取消了“圆形独立基础”A.71 在普通独立基础中增加了“短柱独立基础”A.72 矩形独立基础底板底部短向钢筋取消两种配筋值A.73 双柱普通独立基础底部与顶部配筋构造A.74 杯口和双杯口独立基础构造A.75 取消了旧图集的“基础圈梁”A.76 基础梁的钢筋注写方式A.77 两向基础梁(基础主梁)相交时的箍筋布置A.78 基础梁底部非贯通纵筋的长度规定(新增)A.79 条形基础底板不平构造A.80 基础梁JL纵向钢筋与箍筋构造A.81 附加箍筋和附加(反扣)吊筋构造A.82 基础梁JL配置两种箍筋构造A.83 基础梁JL竖向加腋钢筋构造A.84 基础梁JL端部与外伸部位钢筋构造A.85 基础梁侧面构造纵筋和拉筋A.86 基础梁JL梁底不平和变截面部位钢筋构造A.87 基础梁JL与柱结合部侧腋构造A.88 筏形基础的基础梁竖向加腋的标注A.89 基础梁底部非贯通纵筋的长度规定A.90 梁板式筏形基础平板的平面注写方式A.91 基础平板底部贯通纵筋宜采用“隔-布-”的方式布置 A.92 底部纵筋应有不少于1／3贯通全跨A.93 柱下板带与跨中板带的底部与顶部贯通纵筋A.94 基础次梁JCL纵向钢筋与箍筋构造A.95 基础次梁JCL端部外伸部位钢筋构造A.96 基础次梁JCL竖向加腋钢筋构造A.97 基础次梁JCL梁底不平和变截面部位钢筋构造A.98 梁板式筏形基础平板LPB钢筋构造A.99 梁板式筏形基础平板LPB端部与外伸部位钢筋构造 A.100 梁板式筏形基础平板LPB变截面部位钢筋构造A.101 平板式筏形基础平板端部与外伸部位钢筋构造A.102 板边缘侧面封边构造A.103 新图集的一个新名词“基础联系梁”A.104 矩形承台CTI和CTP配筋构造A.105 (新增)六边形承台CTJ配筋构造A.106 墙下单排桩承台梁CTL配筋构造A.107 基础联系梁制图规则和配筋构造A.108 后浇带A.109 上柱墩和下柱墩A.110 窗井墙CJQ(新增)A.111 防水底板JB与各类基础的连接构造A.112 基础的一般构造A.113 在施工图总说明中与基础有关的注意事项参考文献后记。
