建筑电气施工图识图方法
建筑电气施工图识图方法
引导语：每一张施工图都有相应的工程图例标注着，想要看懂施工图就必须熟悉相关的施工知识，以下是店铺整理的建筑电气施工图识图方法，欢迎参考!
一、电气施工图的特点
1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;
2.电气线路都必须构成闭合回路;
3.线路中的各种设备、元件都是通过导线连接成为一个整体的;
4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系;
5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
二、电气施工图的组成
1. 图纸目录与设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电 压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2.主要材料设备表
包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3.系统图
如变配电工程的供配电系统图、照明工程的.照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电 气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4.平面布置图 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等， 用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根 数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
5.控制原理图
包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
6.安装接线图
建筑工程施工图纸识图顺序图文教程施工图纸是建造房屋的依据，是“工程的语言”，它明确
规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。学会正确的识图方法，才能收到
事半功倍的效果。1、把握主次
拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、
材料要求、质量标准、施工注意事项以及一些特殊的技术要
求，在思想上形成一个初步印象；
2、接着看平面图，了解房屋的平面形状、开间、进深、柱
网尺寸，各种房间的安排和交通布置，以及门窗位置，对建
筑物形成一个平面概念，为看立面图、剖面图打好基础；
3、看立面图，以了解建筑物的朝向、层数和层高的变化，
以及门窗、外装饰的要求等；
4、看剖面图，以大体了解剖面部分的各部位标高变化和室
内情况；
5、最后看结构图，以了解平面图、立面图、剖面图等建筑
图与结构图之间的关系，加深对整个工程的理解；
6、另外，还必须根据平面图、立面图、剖面图等中的索引
符号，详细阅读所指的大样图或节点图，做到粗细结合，大
小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是
说一般应做到
先看说明后看图，顺序最好为平、立、剖；
查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。2、记住尺寸
内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变
而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、
高、直径等具体尺寸，施工人员就没法按图施工。但是图纸
上的尺寸很多，作为具体的和操作人员来说，不需要，也不
可能将图上所有的尺寸都记住。但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、
位置、数量等，则是必须牢牢记住的。这样可以加深对设计
图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：
开间进深要记牢，长宽尺寸莫忘掉
纵横轴线心中记，层高总高很重要
结构尺寸要记住，构件型号别错了
建筑工程施工图识图方法
建筑工程施工图是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。它是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行施工技术管理的重要技术文件。一套完整的建筑工程施工图，一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。
一、 阅读施工图的准备工作
1、掌握做正投影图的原理和形体的各种表达方法。
2、熟识施工图中常用图例、符号、线型尺寸和比例的意义（见文档附件）。
3、通读《16G101混凝土结构施工图平面整体表示方法制图规则和构造详图》
二、 阅读施工图的基本步骤
阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。
1、 熟悉拟建工程的功能
图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
2、 读图的基本方向
先整体后局部，先建筑后结构，先平面后立面。
（1） 先看建筑后结构、机电设备
无论是从设计还是看图角度来说，建筑施工图都应当放在第一位，建筑施工图是对整个工程的总览，规划了建筑物的外形、位置，结构施工图和机电设备施工图都是为建筑施工图服务，起到了从整体到部分，从大体构造到详细部件的指导作用，是对建筑施工图的延伸和细化。由建筑图给出一个轮廓和布局，结构图针对其中的构造关系以及材料需求进行划分，然后相应地进行机电设备的放置安装。而且建筑施工图展现的内容更为丰富，是图纸中的主体构架，许多门窗、机电设备也体现在了其中，从而完善了建筑工程施工图。
（2） 建筑工程施工图阅读顺序

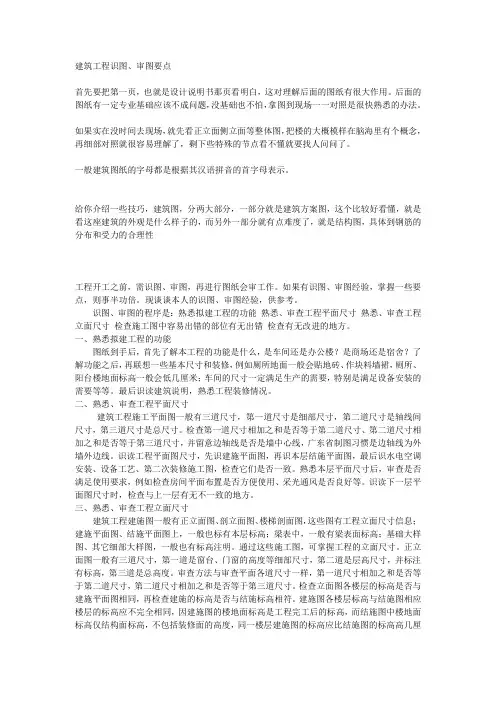

建筑工程识图、审图要点
首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
给你介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性
工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能 熟悉、审查工程平面尺寸 熟悉、审查工程立面尺寸 检查施工图中容易出错的部位有无出错 检查有无改进的地方。
一、熟悉拟建工程的功能
图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸
建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
