1 建筑工程识图、审图要点 （新手如何看建筑施工图） 建筑工程识图、审图要点 工程开工之前，需识图、审图，再进 行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功 倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能，熟悉、审查工程平 面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有 无出错，检查有无改进的地方。 一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能 是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联 想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙， 厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的 需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工 程装修情况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道 尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺 寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道 尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线， 广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识 建施平面图， 再识本层结施平面图， 最后识水电空调安装、 设备工艺、 第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查
2 是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风 是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的 地方。 三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、 剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、 结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高； 基础大样图、 其它细部大样图， 一般也有标高注明。 通过这些施工图， 可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、 门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道 是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和 是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检 查立面图各楼层的标高是否与建施平面图相同， 再检查建施的标高是 否与结施标高相符。 建施图各楼层标高与结施图相应楼层的标高应不 完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中 楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的 标高应比结施图的标高高几厘米。 这一点需特别注意， 因有些施工图， 把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。 熟悉立面图后， 主要检查门窗顶标高是否与其上一层的梁底标高相一 致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空 尺寸是否大于 2.1 米，是否出现碰头现象；当中间层出现露台时，检 查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若
龙源期刊网
浅谈建筑工程施工图的识读
作者：杨琴
来源：《探索科学》2015年第01期
[摘要]根据高等职业技术学院建筑类专业普遍开设了建筑工程识图的实训，结合目前建筑行业的实际情况和人才培养模式的改革与实践，对教师如何教授学生识读施工图，如何将建筑施工图和结构施工图紧密的结合起来，在教学过程中如何培养学生的空间想象能力、识图能力和审图能力进行了探讨和研究。
[关键词]教学;实践;建筑工程;施工图;识图能力。
本着以就业为导向，以能力为本位的办学理念已经成了职业技术院校的宗旨。学生能否读懂施工图直接关系着他们能否顺利完成学业与实习，更会影响到他们今后的“顶岗”和就业。因此施工图的识读对建筑专业的学生而言是基础，也是关键，更是就业的“敲门砖”。本篇主要介绍的是建筑施工图和结构施工图的识读。下面我从以下几个方面对施工图的识读进行深入的探讨和研究。
一、熟悉建筑工程施工图的组成
建筑施工图是建筑工程的专业“术语”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。故要求有关施工人员必须熟悉施工图的全部内容。一套民用建筑工程施工图按专业分为建筑施工图、结构施工图、设备施工图（电气施工图、暖通施工图、电气施工图）。想要在建筑行业很快能胜任自己的工作，就必须要能识读这些图纸，并且要培养自己审图的能力，能够按照施工图进行相关的工作。
二、熟悉建筑施工图的构成和作用
建筑施工图简称“建施图”。建施图主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求。它主要由图纸目录、设计总说明（门窗表、材料表）、总平面图、平面图、立面图、剖面图、详图等。
设计总说明包括工程概况;设计依据（政府有关批文、现行设计法律法规）;设计标准;施工要求;在图幅面充足的情况下，门窗表和材料表通常也会放在设计总说明当中。
1 / 15 施工图识读要读出哪些信息？
1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。
2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。
看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。看图步骤如下：
1）．先看目录。了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。
2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。把它们查全准备在手边以便可以随时查看。
3）．看设计说明。了解建筑概况和施工技术要求。
4）．看总平面图。了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。
5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。
6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。
一、 建筑施工图和结构施工图有什么不同？
房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。
建 施 结 施
用途 建筑施工图是来表示建筑物的规划位置、总体布局、外形和大小、内外装修、内部布置、细部结构做法和施工要求等。
它是房屋施工放线、安装门窗、编制工程慨算、编制施工组织设计的依据。 结构施工图是说明一栋房屋承重结构的的骨架构造的类型、尺寸、使用材料要求和构件的详细构造的图纸。
它是施工定位、放线，基槽开挖，支模板，绑扎钢筋，设置预埋件，浇筑混凝土（柱墙梁板基础）的重要依据，也是编制工程预算的依据。
房屋的承重结构称为“建筑结构”，简称“结构”。

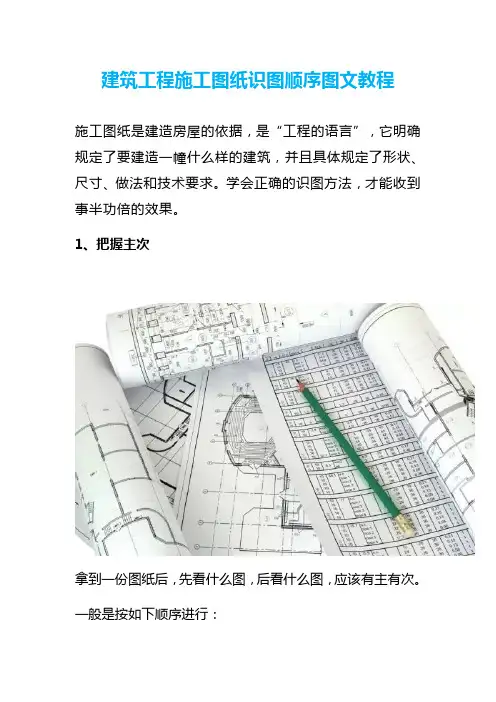

建筑工程施工图纸识图顺序图文教程施工图纸是建造房屋的依据，是“工程的语言”，它明确
规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。学会正确的识图方法，才能收到
事半功倍的效果。1、把握主次
拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、
材料要求、质量标准、施工注意事项以及一些特殊的技术要
求，在思想上形成一个初步印象；
2、接着看平面图，了解房屋的平面形状、开间、进深、柱
网尺寸，各种房间的安排和交通布置，以及门窗位置，对建
筑物形成一个平面概念，为看立面图、剖面图打好基础；
3、看立面图，以了解建筑物的朝向、层数和层高的变化，
以及门窗、外装饰的要求等；
4、看剖面图，以大体了解剖面部分的各部位标高变化和室
内情况；
5、最后看结构图，以了解平面图、立面图、剖面图等建筑
图与结构图之间的关系，加深对整个工程的理解；
6、另外，还必须根据平面图、立面图、剖面图等中的索引
符号，详细阅读所指的大样图或节点图，做到粗细结合，大
小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是
说一般应做到
先看说明后看图，顺序最好为平、立、剖；
查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。2、记住尺寸
内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变
而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、
高、直径等具体尺寸，施工人员就没法按图施工。但是图纸
上的尺寸很多，作为具体的和操作人员来说，不需要，也不
可能将图上所有的尺寸都记住。但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、
位置、数量等，则是必须牢牢记住的。这样可以加深对设计
图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：
开间进深要记牢，长宽尺寸莫忘掉
纵横轴线心中记，层高总高很重要
结构尺寸要记住，构件型号别错了
