量具使用介绍

Sub ject

文件主题 焊缝尺使用及保养说明 Version：

类 别： 【第三层次文件】 Version：

版 本： 第【01】版

Source：

编制部门： 【质量部】 Number：

编 号： HZSY-ZY/QA-001-2017 Page：

页 码： 第 1 页 共 1 页

量具名称 卡尺类别 量具量程 注意事项及维护保养

焊缝尺 CH45型 / 1.焊接检验尺不能与其它工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。

2.不允许用香蕉水擦洗刻度部位。

3.多用尺的间隙尺，不能当工具使用。

4.用完后应擦拭干净，放入盒内；如要长期保存时，用汽油将焊接检验尺擦洗干净，涂上防锈油，然后放入包装盒内。

焊缝尺简介 焊缝尺操作步骤说明

1.测量平面焊缝高度，首先应将高度尺对准零刻度，主尺紧靠测量平面，然后滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。

2.测量角焊缝，首先把主尺的工作面与焊接件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为角焊缝厚度，如图3所示；

3.测量角焊缝高度，用主尺工作面靠紧焊接件和焊缝，并滑动高度尺与焊接件的另一边接触，看高度的指示值即为角焊缝高度。

4.测量焊缝宽度，先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，多用尺的指示值即为焊缝宽度。

操作图例

平面焊缝高度测量 角焊缝高度测量 焊缝高度测量 焊缝厚咬边深度测量 角焊缝厚度测量 图1 图2 图3 图4 图5 附录E

常用量具的使用介绍：

一．游标卡尺

游标卡尺是车辆维修中使用最多的量具之一。 它可以测量零件对内径、外径、宽度、厚度、深度或孔距等。如测量气门座圈的厚度、气门导管的外径等。

按测量尺寸范围，常用的游标卡尺有0～125；0～150；0～200；0～300；0～500mm等几种规格。其测量精度即分度值有：0.1；0.02；0.05mm三种，在尺子上有标注。

小尺寸的游标卡尺结构如图a所示。

为三用游标卡尺。由主尺、副尺、深度尺、内外测量爪、游框、紧固螺钉等组成。下面的外测量爪用来测量工件的外径或长度；上面的内量爪用来测量孔径或槽宽；深度尺则用来测量工件孔、槽的深度。

另一种结构的游标卡尺如图b所示。

为双面游标卡尺。它与三用游标卡尺结构上的不同点是有微调装置，扭紧螺钉能将微调装置紧固在主尺上，旋转螺母可使游框微动，供测量时微调尺寸用。另外没有深度尺，故又叫两用游标卡尺。

游标卡尺的使用与维护：

1． 使用前必须将工件的待测部位及卡尺，用干净的棉纱擦拭干净，不得有油污、污垢，而影响测量精度。

2． 测量前，将游标卡尺的量爪紧密闭合，用眼观察应无明显的光隙，检查主尺和游标卡尺的零线是否对齐。如对不齐，使量爪闭合三次，每次读数相同，可记下此数，测量时进行修正。否则，游标卡尺应送修。 3． 测量外径或长度时，先用主尺上量爪的测量面靠上工件，然后移动游标使量爪测量面紧贴工件，即可读数。量爪与工件表面的接触压力以量爪能在工件表面自由滑动为宜。有微动装置的应使用微动装置。注意尺子必须放正，以免产生误差。

4． 用三用游标卡尺测量孔深时，主尺端面应贴在工件端面并使深度尺尖端贴紧内孔底面，即可读出尺寸。

5． 测量内径时应注意使量爪的两测量面位于孔的直径位置处，用紧固螺钉固定游框沿孔的的中心线滑出后再读数。

6． 读数时以游标的零刻线为基准，，先读出它左边主尺子上的毫米数，再看游标上与主尺刻度线对齐的线，读出游标的小数部分，两次读数之和则为被测尺寸的读数。

常用工量具的使用

工量具是指用于测量、修复、安装和调整物体的工具。它们在各种工作和维护工作中都是必不可少的。本文将介绍常见的工量具的使用方法。

1.卷尺

卷尺是测量直线距离的常用工具。使用卷尺时，首先将卷尺的起点与要测量的物体的起点对齐，然后将卷尺朝物体平行的方向拉出，直到到达要测量的距离。最后，在卷尺上读取测量结果。

2.垂直尺

垂直尺（也称作铅垂尺）用于测量竖直距离或者深度。使用垂直尺时，将尺的底部放在物体上，并确保尺垂直于地面或水平面。通过尺上的刻度，可以读取测量结果。

3.测量尺

测量尺是一种具有钩状末端的直尺，用于测量凹槽和突出部分的长度。将尺的末端勾在凹槽或突出部分的边缘，然后将尺的起点对齐到另一边缘。最后，读取尺上的刻度，即可得到测量结果。

4.水平仪

水平仪用于确定水平面。将水平仪放置在物体或者地面上，使其保持水平。当气泡在水平仪的中心位置，即表示物体或地面处于水平状态。

5.角度尺 角度尺（也称为角度计）用于测量角度。将角度尺放在需要测量的角度上，使其与角度的两边相切。然后，通过角度尺上的刻度，可以读取角度的大小。

6.螺丝刀

螺丝刀是用于拧紧或松开螺丝的工具。将螺丝刀的刀片或尖端插入螺丝槽中，使其与螺丝的槽口完全契合。然后，应用适当的力气顺时针或逆时针旋转螺丝刀来拧紧或松开螺丝。

7.扳手

扳手用于拧紧或松开螺母和螺栓。将扳手的开口与螺母或螺栓的大小相匹配，并确保牢固夹住。通过使用适当大小的扳手，可以施加力气来拧紧或松开螺母或螺栓。

8.钳子

钳子是一种用于抓住、固定和旋转物体的工具。将钳子的嘴放在要抓住的物体上，然后用手转动钳子的手柄，使其牢固地抓住物体。

9.锤子

锤子是一种用来在物体上敲打的工具。将锤子握在手中，然后用锤子的头部轻轻敲打想要处理的物体。

10.电钻

电钻用于钻孔或拧紧螺丝。将适当大小的钻头或螺丝头插入电钻的夹具中，然后将电钻的钻头或螺丝头对准想要钻孔或拧紧的位置。最后，打开电钻并在适当的速度下进行钻孔或拧紧。 以上是常用工量具的使用方法。遵循安全操作原则并保持仔细和谨慎，确保工量具的正确使用。对于不熟悉使用工具的人来说，最好进行适当的培训或寻求专业人士的建议。

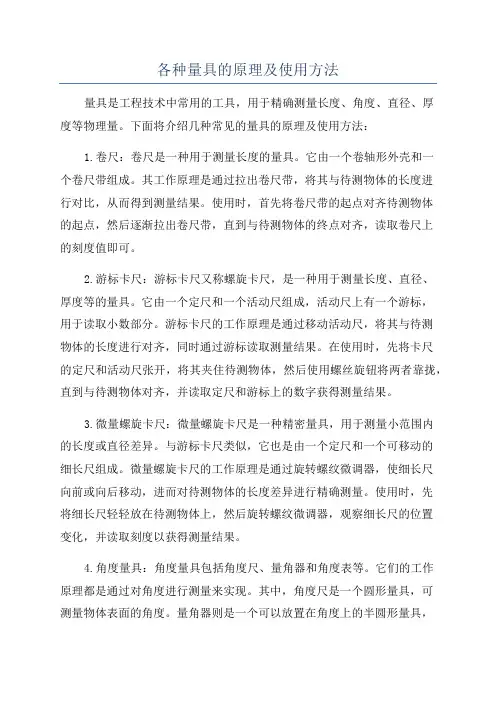

各种量具的原理及使用方法

量具是工程技术中常用的工具，用于精确测量长度、角度、直径、厚度等物理量。下面将介绍几种常见的量具的原理及使用方法：

1.卷尺：卷尺是一种用于测量长度的量具。它由一个卷轴形外壳和一个卷尺带组成。其工作原理是通过拉出卷尺带，将其与待测物体的长度进行对比，从而得到测量结果。使用时，首先将卷尺带的起点对齐待测物体的起点，然后逐渐拉出卷尺带，直到与待测物体的终点对齐，读取卷尺上的刻度值即可。

2.游标卡尺：游标卡尺又称螺旋卡尺，是一种用于测量长度、直径、厚度等的量具。它由一个定尺和一个活动尺组成，活动尺上有一个游标，用于读取小数部分。游标卡尺的工作原理是通过移动活动尺，将其与待测物体的长度进行对齐，同时通过游标读取测量结果。在使用时，先将卡尺的定尺和活动尺张开，将其夹住待测物体，然后使用螺丝旋钮将两者靠拢，直到与待测物体对齐，并读取定尺和游标上的数字获得测量结果。

3.微量螺旋卡尺：微量螺旋卡尺是一种精密量具，用于测量小范围内的长度或直径差异。与游标卡尺类似，它也是由一个定尺和一个可移动的细长尺组成。微量螺旋卡尺的工作原理是通过旋转螺纹微调器，使细长尺向前或向后移动，进而对待测物体的长度差异进行精确测量。使用时，先将细长尺轻轻放在待测物体上，然后旋转螺纹微调器，观察细长尺的位置变化，并读取刻度以获得测量结果。

4.角度量具：角度量具包括角度尺、量角器和角度表等。它们的工作原理都是通过对角度进行测量来实现。其中，角度尺是一个圆形量具，可测量物体表面的角度。量角器则是一个可以放置在角度上的半圆形量具，通过读取量角器上的刻度，得到角度值。而角度表则是由一个底座和一个指针组成，其指针会在测量角度时偏转，通过读取指针指向的刻度，确定角度值。

以上是几种常见的量具的原理及使用方法。了解并掌握这些量具的工作原理对于精确测量是十分重要的。此外，在使用这些量具时，应注意避免外力干扰、保持仪器的清洁和准确校准，以确保测量结果的准确性。
