笔记本图纸符号解释

在图纸上所有符号、字母所代表的含义：

1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB 7 楼梯板 TB 8 盖板或沟盖板 GB 9 挡雨板或檐口板 YB 10 吊车安全走道板 DB

11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16

单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL

21 连续梁 LL

22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31

框架 KJ 32 刚架 GJ

33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43

垂直支撑 ZC

44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54

暗柱 AZ

如何看图纸上的一些符号

在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。

第1页，－共7页 在图纸上所有符号.字母所代表的寄义： 【2 】

1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB 7 楼梯板 TB 8

盖板或沟盖板 GB 9 挡雨板或檐口板 YB 10 吊车安全走道板 DB

11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道衔接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 持续梁 LL

22 基本梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT

28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ

33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 装备基本 SJ 39 桩 ZH 40

挡土墙 DQ 41 地沟 DG 42 柱间支持 DC 43 垂直支持 ZC

44 程度支持 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁

TD 51 钢筋网 W 52 钢筋骨架 G 53 基本 J 54 暗柱 AZ

若何看图纸上的一些符号

在建筑设计图中,l表示是梁.ll表示是持续梁.ql表示圈梁.jl表示基本梁.tl表示是梯梁.dl表示是地梁,z表示柱.gz表示构造柱.kz表示框架柱,m表示是门.c表示是窗.

下面谈谈一些经验,与博友共享.

1.正规的建筑设计,要有设计者签名,建筑图纸负责人签名,核定者签名,校订人签名,并加盖出钤记,注册执业章.

2.建筑设计图纸中,长度一般以mm为,有加以解释的除外;看图时留意联合“建筑用料解释”与其他图纸进行分解.“建筑用料解释”中,在各小项的前面有打上“√”的,为该设计所采用的做法.没有打勾的,非该设计所采用的做法.

S0 到 S5，它们代表的含义分别是：

S0--实际上这就是我们平常的工作状态，所有设备全开，功耗一般会

超过 80W；

S1--也称为 POS（Power on Suspend），这时除了通过 CPU 时钟控制器

将 CPU 关闭之外，其他的部件仍然正常工作，这时的功耗一般在 30W 以下；

（其实有些 CPU 降温软件就是利用这种工作原理）

S2--这时 CPU 处于停止运作状态，总线时钟也被关闭，但其余的设备

仍然运转；

S3--这就是我们熟悉的 STR（Suspend to RAM），挂起到内存，这时的

功耗不超过 10W；

S4--也称为 STD（Suspend to Disk），这时系统主电源关闭，硬盘存

储 S4 前数据信息，所以 S4 是比 S3 更省电状态.

S5--这种状态是最干脆的，就是连电源在内的所有设备全部关闭，即关机（shutdown），只有待机电压。

中英文对照

公共点: PWR_SRC;AC_BAT_SYS;B+;VIN ;VIN+;V+

BL：背光

ALW：待机

WLAN：无线网卡

MOD：调制解调器

MEM：内存

GPU：显卡

芯片产生的待机：VL LDO REG

VCC、VDD：3.3V 或 5V 供电

PWRGD：电源好信号

SHDN：总开关 开启信号

电源开关信号： PWRSW PWR_SW ON/OFF PWRBTN

南桥接收开机信号：PM_PWRBTN

VX：DC 芯片电感链接端

ON EN：开关

HDD: 硬盘

ODD：光驱

FDD：软驱

CHG：充电

BATT_TEMP：温度检测

KBC：指 I/O

LPC：LPC 总线

DIAMM：内存插槽

VDDSPD：内存上码片供电

MCH：北桥

ICH：南桥

DLO：低端管的驱动输出

FWH：指 BIOS

LVDS：本机显示

VCORE：CPU 内核供电

SYSTEM：系统电源（3.3V、5V 称系统电源）

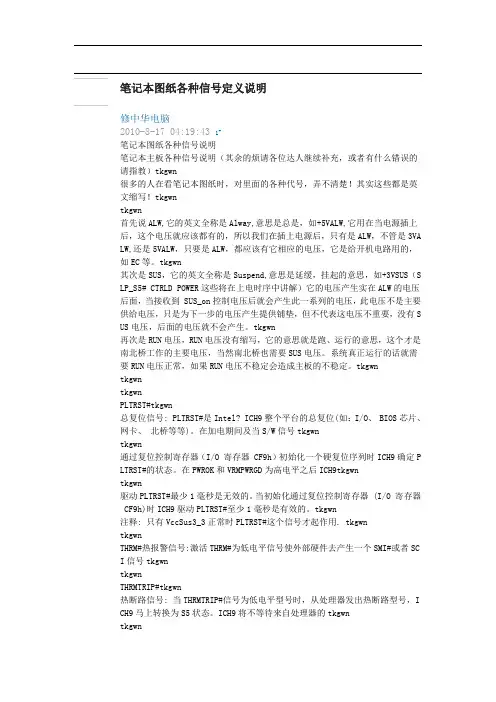

笔记本图纸各种信号定义说明

修中华电脑

2010-8-17 04:19:43 1#

笔记本图纸各种信号说明

笔记本主板各种信号说明（其余的烦请各位达人继续补充，或者有什么错误的请指教）tkgwn

很多的人在看笔记本图纸时，对里面的各种代号，弄不清楚！其实这些都是英文缩写！tkgwn

tkgwn

首先说ALW,它的英文全称是Alway,意思是总是，如+5VALW,它用在当电源插上后，这个电压就应该都有的，所以我们在插上电源后，只有是ALW，不管是3VALW,还是5VALW，只要是ALW，都应该有它相应的电压，它是给开机电路用的，如EC等。tkgwn

其次是SUS，它的英文全称是Suspend,意思是延缓，挂起的意思，如+3VSUS（SLP_S5# CTRLD POWER这些将在上电时序中讲解）它的电压产生实在ALW的电压后面，当接收到 SUS_on控制电压后就会产生此一系列的电压，此电压不是主要供给电压，只是为下一步的电压产生提供铺垫，但不代表这电压不重要，没有SUS电压，后面的电压就不会产生。tkgwn

再次是RUN电压，RUN电压没有缩写，它的意思就是跑、运行的意思，这个才是南北桥工作的主要电压，当然南北桥也需要SUS电压。系统真正运行的话就需要RUN电压正常，如果RUN电压不稳定会造成主板的不稳定。tkgwn

tkgwn

tkgwn

PLTRST#tkgwn

总复位信号: PLTRST#是Intel? ICH9整个平台的总复位(如：I/O、 BIOS芯片、网卡、 北桥等等)。在加电期间及当S/W信号tkgwn

tkgwn

通过复位控制寄存器（I/O 寄存器 CF9h）初始化一个硬复位序列时ICH9确定PLTRST#的状态。在PWROK和VRMPWRGD为高电平之后ICH9tkgwn

tkgwn

驱动PLTRST#最少1毫秒是无效的。当初始化通过复位控制寄存器 (I/O 寄存器

CF9h)时ICH9驱动PLTRST#至少1毫秒是有效的。tkgwn
