机房设备安装施工规范

1. 施工概述

机房作为数据中心的核心部分，起着至关重要的作用，机房安装方案的设计和实施对于机房运维和数据存储都具有重要意义。随着技术的发展和数据量的不断增长，机房设备的安装需求不断增加，机房设备的安装对于保障数据安全、提高工作效率等方面都具有重要的意义。

1.1. 现场勘测

1.确认机房环境：对机房环境进行确认，包括机房的温度、湿度、洁净度、照度等。这些环境因素将直接影响设备的运行和维护。

2.确认机房空间：确认机房的空间大小和布局，以便合理规划设备的布局和安装。

3.确认电源和接地系统：确认机房的电源和接地系统，包括电源的电压、电流、功率等参数，以及接地系统的电阻值和连接方式等。

4.确认安全设施：机房的安全设施，包括监控摄像头、门禁系统等设备的布局和安装方式。

5.确认网络和通信设备：确认机房的网络和通信设备，包括交换机、路由器、防火墙等设备的布局和连接方式。

1.2. 施工准备

1.2.1. 现场环境准备

机房内部的装修工作已经全部完工，市电已引入机房，机房照明已能正常使用；通风空调等设施已安装完毕并能提供使用。室内温度、湿度应符

合设备要求；机房建造的防雷接地和保护接地验收合格；机房内必须具备有效的消防设施。

1.2.2. 材料准备

1.2.3. 工器具准备

2. 机房实施规划

2.1.1. 网络规划

企业网络规划需要考虑以下几个方面：

1.企业业务需求：企业网络规划需要满足企业业务需求，包括数据传输、应用程序访问等方面的需求。不同的业务部门可能需要不同的网络服务和功能，因此网络规划需要针对这些需求进行优化。

2.技术发展趋势：随着技术的不断发展和更新，企业网络规划需要关注最新的技术趋势和标准，如云计算、物联网、5G等新兴技术。这些技术可以为企业带来更高效、更灵活和更安全的网络解决方案。

3.现有网络环境：企业网络规划需要考虑现有的网络环境和设备，包括网络拓扑结构、设备型号、配置参数等。这些因素可能限制或影响网络规划的方案和设计。

4.安全策略：网络规划应设计合适的安全策略，如访问控制列表（ACL）、防火墙、入侵检测系统（IDS）等，以保护网络安全。

5.运维和管理需求：企业网络规划需要考虑运维和管理需求，包括设备维护、故障排除、性能监控等方面的需求。规划过程中需要选择易于管理和维护的设备和方案，以提高运维效率和管理质量。

6.根据以上信息，进行网络规划，输出网络规划表：

2.1.2. 设备安装位置规划

1.布局合理性：在满足上述要求的前提下，还需要考虑布局的合理性。例如，可以将服务器设备按照功能、性能等因素进行分类放置，以方便管理和维护。

2.房服务器设备安装位置规划需要考虑多个因素，以确保服务器的稳定运行和方便维护。

输出机房设备安装位置表： 用途 VLAN 网段 网关 可用IP

设备管理地址 1000 10.222.0.0/24 10.222.0.1 10.222.0.1 - 10.222.0.254

BMC网段 1001 10.222.1.0/24 10.222.1.1 10.222.1.1 - 10.222.1.254

互联网出口 10 10.222.10.0/24 10.222.10.1 10.222.10.1 - 10.222.10.254

服务器业务 20 10.222.20.0/24 10.222.20.1 10.222.20.1 - 10.222.20.254

服务器业务 25 10.222.25.0/24 10.222.25.1 10.222.29.1 - 10.222.25.254

服务器管理 30 10.222.30.0/24 10.222.30.1 10.222.30.1 - 10.222.30.254

云桌面业务 40 10.222.40.0/22 10.222.40.1 10.222.40.1 - 10.222.43.254

云桌面管理 44 10.222.44.0/22 10.222.44.1 10.222.44.1 - 10.222.47.254

有线办公 50 10.222.50.0/22 10.222.50.1 10.222.48.1 - 10.222.51.254

打印业务 52 10.222.52.0/24 10.222.52.1 10.222.52.1 - 10.225.52.254

语音业务 53 10.222.53.0/23 10.222.53.1 10.222.53.1 - 10.222.53.254

磅房业务 60 10.222.60.0/24 10.222.60.1 10.222.60.1 - 10.222.60.254

无线AP管理 62 10.222.62.0/23 10.222.62.1 10.222.62.1 - 10.222.63.254

无线终端业务 66 10.222.66.0/24 10.222.66.1 10.222.66.1 - 10.222.66.254

67 10.222.67.0/24 10.222.67.1 10.222.67.1 - 10.222.67.254

68 10.222.68.0/24 10.222.68.1 10.222.68.1 - 10.222.68.254

69 10.222.69.0/22 10.222.69.1 10.222.69.1 - 10.222.69.254

无线终端-Guest 70 10.222.70.0/24 10.222.70.1 10.222.70.1 - 10.222.70.254

71 10.222.71.0/24 10.222.71.1 10.222.71.1 - 10.222.71.254

72 10.222.72.0/24 10.222.72.1 10.222.72.1 - 10.222.72.254

73 10.222.73.0/22 10.222.73.1 10.222.73.1 - 10.222.73.254

视频监控业务 80 10.222.80.0/21 10.222.80.1 10.222.80.1 - 10.222.87.254

工控业务-1 90 10.222.90.0/24 10.222.90.1 10.222.90.1 - 10.222.90.254

5G互联 97 10.222.97.0/24 10.222.97.1 10.222.97.1 - 10.222.97.254

5G业务 98 10.222.98.0/23 10.222.98.1 10.222.98.1 - 10.222.99.254 42 U42 U4 U网闸14 U网闸24 U网闸34 U网闸442 U2 U服务器162 U服务器152 U服务器142 U服务器132 U服务器122 U服务器172 U服务器182 U服务器192 U服务器202 U服务器211 UFC交换机11 UFC交换机21 U超融合交换机21 U带外管理交换机42 U2 U实时数据库服务器12 U关系型数据库服务器22 U关系型数据库服务器12 U存储服务器22 U存储服务器12 U实时数据库服务器24 U备份服务器11 U数据中心交换机1 U带外管理交换机4 U备份服务器242 U2 U服务器62 U服务器52 U服务器42 U服务器32 U服务器22 U服务器12 U服务器72 U服务器82 U服务器92 U服务器101 U带外管理交换机2 U服务器111 U上网行为管理11 U上网行为管理22 U出口防火墙12 U出口防火墙21 UIPS入侵防御11 UIPS入侵防御242 U2 UWeb应用防火墙12 UWeb应用防火墙22 U数据中心防火墙12 U数据中心防火墙21 UNTP服务器11 UNTP服务器21 U网络准入控制器11 U网络准入控制器21 U负载均衡11 U负载均衡21 U数据中心交换机4 U网闸54 U网闸64 U网闸742 U4 U网闸84 U网闸94 U网闸104 U网闸114 U网闸124 U网闸134 U网闸141 U外网接入交换机1 U外网接入交换机1 U内网接入交换机1 U内网接入交换机1 U超融合交换机115 U核心交换机142 U15 U核心交换机11 U无线AC控制器21 UAP接入交换机11 U无线AC控制器11 UAP接入交换机22 U内部边界防火墙12 U内部边界防火墙22 U内部边界防火墙42 U内部边界防火墙342 U2 U数据库审计2 U堡垒机2 U日志审计1 U漏洞扫描系统2 U态势感知系统工控网闸区服务器设备区安全设备区核心网络区

3. 施工顺序

3.1.1. 设备到货，开箱验收

1.设备到货后，开箱验收

2.核查装箱清单：核对装箱清单所列的设备及附件是否与实际装箱情况一致

3.检查外观：检查设备包装是否完好，型号是否与合同相符等。

4.检查外包装表面是否光滑、材质是否存在问题。

5.核对装箱清单所列设备及附件是否与实际装箱情况一致。

6.检查服务器内包装是否完好。一般原厂商出货的服务器采用塑料薄膜袋(材质较硬)整齐的折叠并紧贴服务器表面，袋口折于服务器1/4处，并采用封条封住。

7.检查保修卡所列服务器序列号是否与外包装标签所列序列号一致。

3.1.2. 设备安装

根据前期规划的设备安装位置图安装设备。

3.1.3. 设备跳线敷设

电源线连接：连接电源线，确保电源线的质量和安全。同时，应注意电源插座的功率和电压是否符合设备要求，双电源设备保障设备一路市电、一路UPS电源，或者两路UPS电源。

网络线连接：将网络线连接到交换机和服务器上，确保连接牢固可靠。网络线的质量和长度应符合要求，以免影响网络传输性能。

4. 设备调试

4.1. 调试准备

调试准备工作主要是电源检查和线路检查。

电源检查时，对交流或直流电源电压进行测量，电源供电线路不应出现短路、断路现象，在电源开关上做通断操作试验，检查电源显示信号；做模拟停电试验，验证UPS电源是否能可靠工作。

4.2. 单体设备的调试

主要是针对单体设备进行单体功能测试、设备接线的正确性、通电适应性和参数设定和调节。

4.3. 系统的调试

对分系统进行调试。一是按各系统功能和作用划分，一是按所在部位或区域划分。分系统调试是系统级测试，主要测试指标包括系统网络的连通性、

合集下载

机房施工及验收规范

机房施工及验收规范

机房施工及验收规范

1. 概述

机房作为承载和运行计算机设备的重要场所，其施工及验收规范对于保障设备安全运行、维护数据安全具有重要意义。本文档旨在规范机房施工和验收过程，确保机房的建设和装修符合相关规范和要求。 2. 机房施工规范

2.1 机房选址

机房选址要满足以下要求：

• 离火灾隐患区域、周边工厂等危险区域一定距离，保证机房安全。

• 避免在易受水浸、地震等自然灾害影响的地方选址。

• 选择通风条件良好的位置，保证机房设备正常散热。

• 考虑机房的扩张和日常管理的便利性。 2.2 机房布局

机房布局应遵循以下原则：

• 确保机房内设备的合理布置和接地，减少设备故障和火灾的风险。

• 合理规划机柜的位置和数量，留出足够的通道和维护空间。

• 考虑机房内的降温系统和UPS备电系统的布置。

• 划分清晰的区域，分隔机柜和配线区，便于维护管理。 2.3 机房温度和湿度控制

• 机房内应保持适宜的温度和湿度，避免设备过热或过湿，导致设备故障和数据丢失。

• 安装空调和加湿设备，并定期检查和维护，确保其正常运行。

• 安装温湿度监控设备，用于实时监控机房环境。

2.4 机房电源和接地

• 机房的电源系统应满足可靠供电的需求，包括备用电源系统（如UPS）的配置。 • 电源线路和插座应合理布置，避免电线过长或扎堆，防止安全隐患。

• 机房设备和机柜的接地要求符合标准，确保人身和设备安全。

2.5 机房消防设施

• 安装可靠的火灾报警系统和灭火设备。

• 定期检查和维护灭火器和报警设备，确保其正常工作。

• 确保机房内疏散通道的畅通，设立明确的疏散标志。 2.6 机房安全控制

• 安装可靠的门禁系统和监控设备，确保机房的安全。

• 控制机房内人员的出入，避免非授权人员进入机房。

• 对机房关键设备和敏感区域进行入侵检测和监控。 3. 机房验收规范

3.1 施工验收

• 验收前要核对机房施工过程是否符合相关规范和要求。

信息机房工程施工规范标准

信息机房工程施工规范标准

一、工程概况

信息机房是现代信息社会中不可或缺的基础设施，其建设质量直接关系到信息系统的稳定运行和信息安全。为确保信息机房工程的质量，特制定本规范标准。

二、施工准备

1. 工程设计文件齐全，符合国家标准和行业标准。

2. 施工单位具备相应的资质和业绩，配备合格的专业施工人员。

3. 施工现场应具备施工条件，包括临时设施、施工材料、施工设备等。

4. 施工单位应编制详细的施工组织设计和施工方案，并报相关部门审批。

三、施工过程

1. 基础施工

（1）基础应满足设计要求，确保地面平整、坚实。

（2）基础埋设深度应符合设计要求，防止地面沉降。

（3）基础混凝土强度应符合设计要求，确保结构安全。

2. 防雷接地

（1）机房应设置独立的接地系统，接地电阻应符合设计要求。

（2）接地系统应与建筑物接地系统连接，形成防雷感应的户内防雷线路系统。

（3）接地线应使用6mm2的多芯绝缘铜线，并与接地端子连接。

3. 机房设备安装

（1）机柜安装应牢固、平稳，符合设计要求。

（2）机柜内设备安装应整齐、有序，便于维护。

（3）设备板卡及标签应清晰、准确，便于识别。

4. 布线施工

（1）布线应符合设计要求，遵循规范标准。

（2）布线应整齐、美观，便于维护。 （3）语音设备及电缆标签应清晰、准确，便于识别。

5. 光纤施工

（1）光纤布线应符合设计要求，遵循规范标准。

（2）光纤应采用专用光纤配线架，确保信号质量。

（3）光纤标签应清晰、准确，便于识别。

6. 蓄电池施工

（1）蓄电池安装应牢固、平稳，符合设计要求。

（2）蓄电池应定期检查、维护，确保其性能稳定。

7. 电源线施工

（1）电源线应符合设计要求，遵循规范标准。

（2）电源线应采用专用电源线配线架，确保电源质量。

（3）电源线标签应清晰、准确，便于识别。

四、施工验收

1. 施工单位应按照设计文件和规范标准进行自检，确保工程质量。

2. 施工单位应组织验收，邀请相关部门参与。

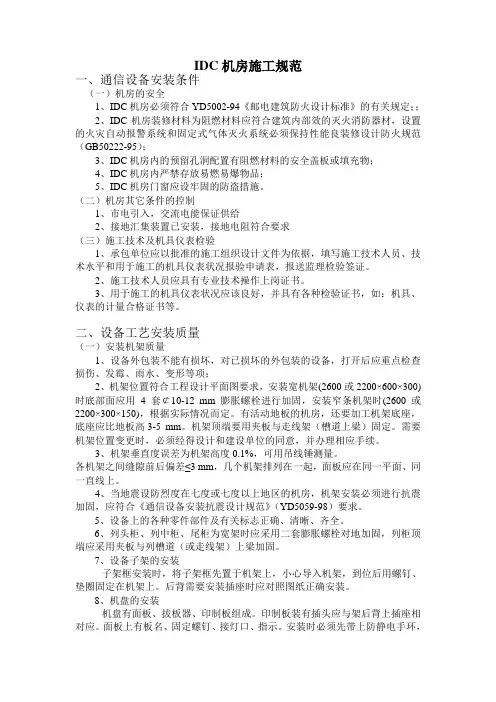

IDC机房施工规范
