基站弱覆盖问题评估

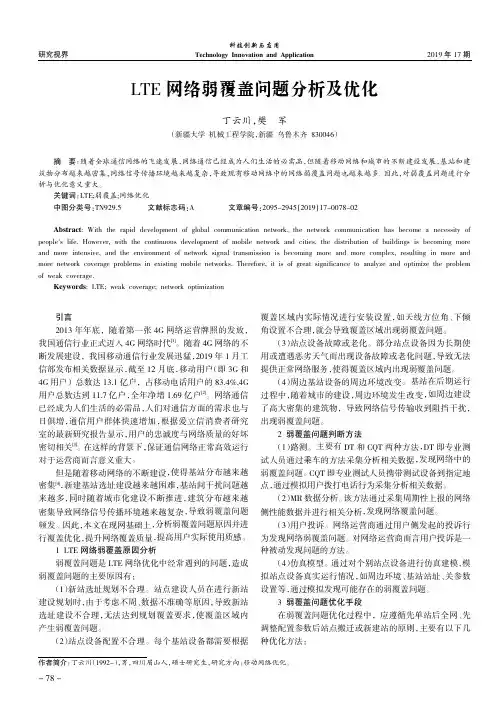

2019年17期研究视界科技创新与应用Technology Innovation and ApplicationLTE 网络弱覆盖问题分析及优化丁云川，樊军（新疆大学机械工程学院，新疆乌鲁木齐830046）引言2013年年底，随着第一张4G 网络运营牌照的发放，我国通信行业正式迈入4G 网络时代[1]。

随着4G 网络的不断发展建设，我国移动通信行业发展迅猛，2019年1月工信部发布相关数据显示，截至12月底，移动用户（即3G 和4G 用户）总数达13.1亿户，占移动电话用户的83.4%,4G用户总数达到11.7亿户，全年净增1.69亿户[2]。

网络通信已经成为人们生活的必需品，人们对通信方面的需求也与日俱增，通信用户群体快速增加，根据爱立信消费者研究室的最新研究报告显示，用户的忠诚度与网络质量的好坏密切相关[3]。

在这样的背景下，保证通信网络正常高效运行对于运营商而言意义重大。

但是随着移动网络的不断建设，使得基站分布越来越密集[4]，新建基站选址建设越来越困难，基站间干扰问题越来越多，同时随着城市化建设不断推进，建筑分布越来越密集导致网络信号传播环境越来越复杂，导致弱覆盖问题频发。

因此，本文在现网基础上，分析弱覆盖问题原因并进行覆盖优化，提升网络覆盖质量，提高用户实际使用质感。

1LTE 网络弱覆盖原因分析弱覆盖问题是LTE 网络优化中经常遇到的问题，造成弱覆盖问题的主要原因有：（1）新站选址规划不合理。

站点建设人员在进行新站建设规划时，由于考虑不周、数据不准确等原因，导致新站选址建设不合理，无法达到规划覆盖要求，使覆盖区域内产生弱覆盖问题。

（2）站点设备配置不合理。

每个基站设备都需要根据覆盖区域内实际情况进行安装设置，如天线方位角、下倾角设置不合理，就会导致覆盖区域出现弱覆盖问题。

（3）站点设备故障或老化。

部分站点设备因为长期使用或遭遇恶劣天气而出现设备故障或老化问题，导致无法提供正常网络服务，使得覆盖区域内出现弱覆盖问题。

弱覆盖是基站所需要覆盖面积大，基站间距过大，或者建筑物遮挡而导致边界区域信号较弱。

弱覆盖一般的都是在Rxlev小于-90dBm。

弱覆盖的直接影响通话质量，必须引起重视。

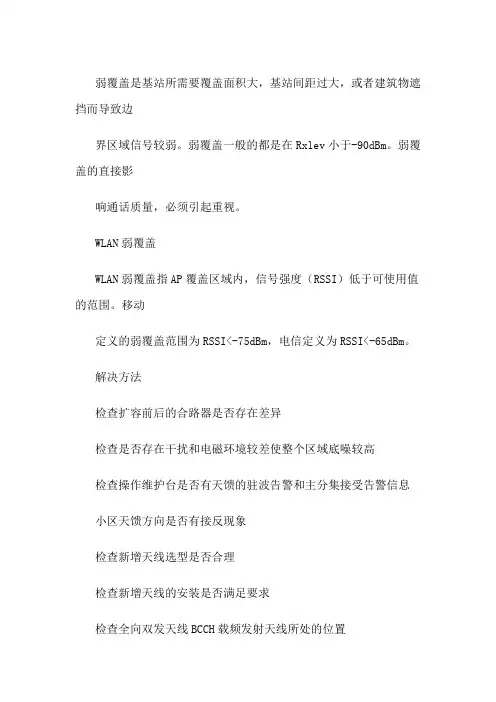

WLAN弱覆盖WLAN弱覆盖指AP覆盖区域内，信号强度（RSSI）低于可使用值的范围。

移动定义的弱覆盖范围为RSSI<-75dBm，电信定义为RSSI<-65dBm。

解决方法检查扩容前后的合路器是否存在差异检查是否存在干扰和电磁环境较差使整个区域底噪较高检查操作维护台是否有天馈的驻波告警和主分集接受告警信息小区天馈方向是否有接反现象检查新增天线选型是否合理检查新增天线的安装是否满足要求检查全向双发天线BCCH载频发射天线所处的位置在采用了定向双发天线时要检查两个定向天线的俯仰角和方位角是否一致检查基站发信机机顶输出功率检查基站的接收灵敏度是否正常检查塔放是否工作正常当采用追求最大覆盖的配置方案时要检查不同载频的机顶输出功率解决弱覆盖可以通过加站、加塔顶放大器、增大载波发射功率、换高增益天线、用RRU+BBU、跳帧ACCMIN值、调整俯仰角、下倾角、调整功控参数或关功控等等解决。

当宏站无法解决弱覆盖问题时，可以采用建直放站解决问题。

弱覆盖弱覆盖的定义：GSM网络RxLev_DL功率小于-90dBm，或者RSCP小于-90dBm的属于弱覆盖。

弱覆盖通常是基站所需要覆盖面积大，基站间距过大，导致边界区域信号较弱。

但实际上，我们要结合环境来分析是否为弱信号。

市区基站分布密集、郊区基站分布稀疏，弱覆盖可以去不同的指标。

----------------------------------------------------------------------------------------------在WCDMA RF优化中，提及到两个概念跟CPICH公共导频信道有关的，一个是CPICH RSCP，还有CPICH Ec/Io：CPICH RSCP（Received Signal Code Power）：接收信号码功率，测量得到的是码字功率。

室分小区域弱覆盖解决方法
1问题描述
某站点室分基站开通后，现场Probe室内路测发现北侧走廊覆盖较弱，场强〈-95dBm，按照LTE室分验收指标要求，该站点边缘RSRP值需大于-95dBm，因此该弱覆盖区域需整。

2问题分析&处理过程
结合设计图纸现场勘察，该处走廊狭长，且跟周围覆盖天线之间均有墙壁阻挡，导致弱覆盖，测试发现二功分器PS103-1F接出来的两个天线功率比较大，改成三功分后依然满足功率设计要求，因此整改方案定为：二功分器
PS103-1F改为三功分器，新增一副天线于PS104-1F处。

3问题根因
该处走廊狭长，且跟周围覆盖天线之间均有墙壁阻挡，方案设计时没有考虑给此次单独拉一副天线覆盖，导致弱覆盖。

4解决方案&规避方案
二功分器PS103-1F改为三功分器，新增一副天线于PS104-1F处。

整改前后平面安装图对比：
整改前后系统图对比：
5 建议与总结
室内分布系统大部分小区域的弱覆盖情况可以采用类似方法解决，即增补天线的方式，也符合室分“小功率多天线”的设计原则。

后期增补天线可以解决小范围弱覆盖问题，当然最好的还是前期室分方案设计天线点位时结合室内环境充分考虑到各个边角的覆盖。

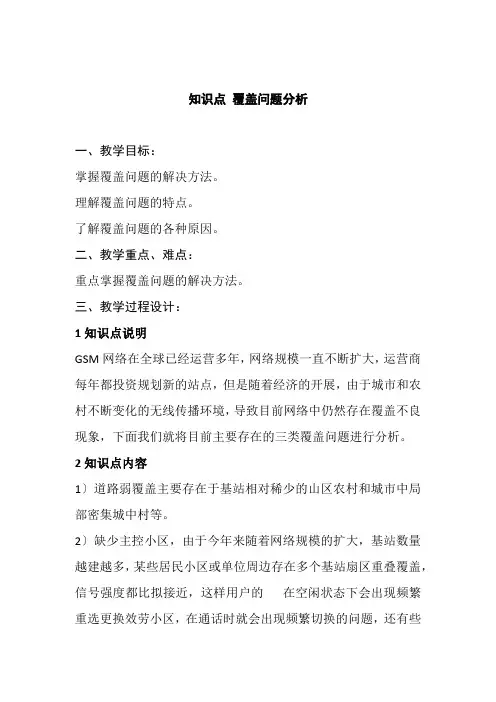

知识点覆盖问题分析一、教学目标：掌握覆盖问题的解决方法。

理解覆盖问题的特点。

了解覆盖问题的各种原因。

二、教学重点、难点：重点掌握覆盖问题的解决方法。

三、教学过程设计：1知识点说明GSM网络在全球已经运营多年，网络规模一直不断扩大，运营商每年都投资规划新的站点，但是随着经济的开展，由于城市和农村不断变化的无线传播环境，导致目前网络中仍然存在覆盖不良现象，下面我们就将目前主要存在的三类覆盖问题进行分析。

2知识点内容1〕道路弱覆盖主要存在于基站相对稀少的山区农村和城市中局部密集城中村等。

2〕缺少主控小区，由于今年来随着网络规模的扩大，基站数量越建越多，某些居民小区或单位周边存在多个基站扇区重叠覆盖，信号强度都比拟接近，这样用户的在空闲状态下会出现频繁重选更换效劳小区，在通话时就会出现频繁切换的问题，还有些用户位于高层建筑内由于位置较高，接收到得基站信号很杂乱，也会导致缺少主控小区从而产生频繁的乒乓切换现象。

3〕过覆盖分析，基站小区的覆盖范围是衡量移动通信网效劳质量的重要指标之一。

3知识点讲解1把各种覆盖问题分类讲解，采用比照的方式加深理解和记忆。

2从实际生活入手，讲解覆盖问题的具体解决方案。

每局部分别从功能、组成、实例等方面展开讲解，通过各种实物图片的展示，使得学生加深印象。

3本知识点总结。

四、课后作业或思考题：1、道路弱覆盖主要存在于基站相对稀少的山区农村和城市中局部密集城中村等。

〔〕〔判断〕2、老式住宅区和城中村常规的方法是通过在区域内设置基站或直放站进行广度覆盖。

〔〕〔判断〕3、对原有基站天线高度进行降低，并对方向角度进行合理调整，让其更加有效的对道路进行覆盖。

〔〕〔判断〕4、针对这些弱覆盖问题，我们常用的改善方案主要有以下几种？〔简答〕五、本节小结：1〕道路弱覆盖主要存在于基站相对稀少的山区农村和城市中局部密集城中村等。

2〕缺少主控小区，由于今年来随着网络规模的扩大，基站数量越建越多，某些居民小区或单位周边存在多个基站扇区重叠覆盖，信号强度都比拟接近，这样用户的在空闲状态下会出现频繁重选更换效劳小区，在通话时就会出现频繁切换的问题，还有些用户位于高层建筑内由于位置较高，接收到得基站信号很杂乱，也会导致缺少主控小区从而产生频繁的乒乓切换现象。

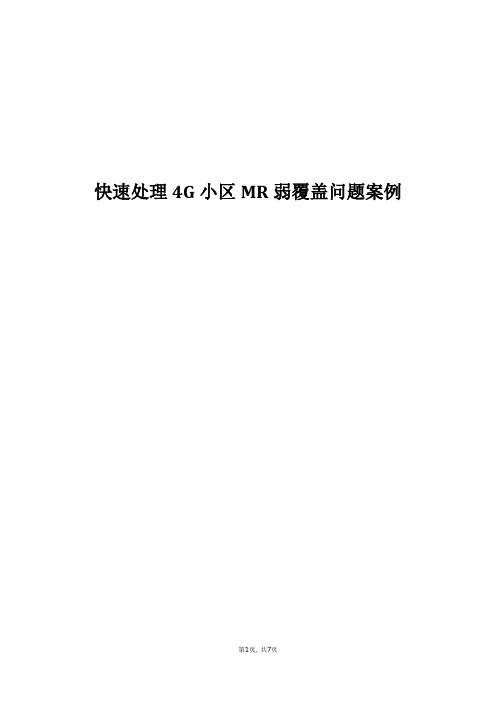

快速处理4G小区MR弱覆盖问题案例目录快速处理4G小区MR弱覆盖问题案例..........................................................错误!未定义书签。

一、问题描述 (3)二、分析过程 (3)三、解决措施 (6)四、经验总结 (7)快速处理4G小区MR弱覆盖问题案例【摘要】4G小区MR即指网络侧下发相关订阅/测量任务后，终端进行RSRP测量并上报周期性测量报告，平台对结果进行统计，并计算大于某门限的采样点所占的比例。

该指标直接反映4G网络覆盖信号强度水平。

本文结合具体MR弱覆盖小区问题进行分析处理，总结一些基本处理思路。

【关键字】MR、RSRP【业务类别】一、问题描述利用网优平台小区MR指标查询功能定位灵璧冯东4G网络800M基站1小区MR覆盖率大于-110dB的指标明显异常偏低，最小仅5%左右远远低于考核值92%，如下：二、分析过程1、故障分析：小区运行无告警图一小区告警查询2、MR差点分布分析利用网优平台MR小区覆盖分析功能查询冯东-1小区差点分布如下图：图二小区MR采样点分布结合PRS指标查询TA分布情况主要集中在TA=4（14-25），换算距离1-1.9公里以内。

图三小区用户接入TA信息可以看出主要集中在1公里左右的村庄区域，与前期800M覆盖距离实际测试能力存在明显差距，覆盖距离过近，应重点排查基站无线侧天线RF参数、小区功率参数。

主要排查基站小区功率参数及天线电子下倾角设置1、核查小区功率参数发现PDSHFG设置为182，农村基站标准设置242居多，存在6dB差距。

图四小区功率参数2、小区天线电子下倾角核查设置为10度，加下机械倾角2度，总下倾角为12度，对于天线挂高40米的农村基站，下倾角明显设置过大。

图五天线电子倾角至此已基本定位到冯东-1小区MR弱覆盖主要原因是天线倾角设置过大引起，同时功率参数建议设置过小。

三、解决措施1、调整电子下倾角为2度图六电子倾角参数2、增加PDSCHG由182调整为242图七功率参数调整3、指标观察优化后小区MR覆盖率提升到70%左右，较前期个位数的MR覆盖率有较好改善，考虑到周边站距较远超过4公里，后期需要工程建设进一步加强覆盖。

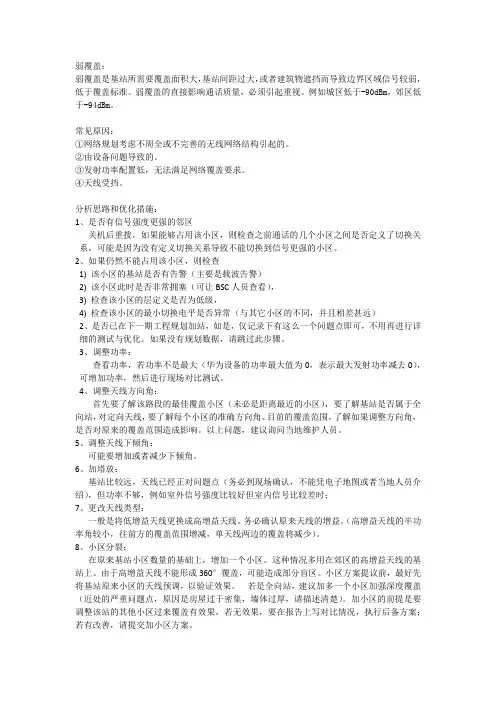

弱覆盖：弱覆盖是基站所需要覆盖面积大，基站间距过大，或者建筑物遮挡而导致边界区域信号较弱，低于覆盖标准。

弱覆盖的直接影响通话质量，必须引起重视。

例如城区低于-90dBm，郊区低于-94dBm。

常见原因：①网络规划考虑不周全或不完善的无线网络结构引起的。

②由设备问题导致的。

③发射功率配置低，无法满足网络覆盖要求。

④天线受挡。

分析思路和优化措施：1、是否有信号强度更强的邻区关机后重拨，如果能够占用该小区，则检查之前通话的几个小区之间是否定义了切换关系，可能是因为没有定义切换关系导致不能切换到信号更强的小区。

2、如果仍然不能占用该小区，则检查1) 该小区的基站是否有告警（主要是载波告警）2) 该小区此时是否非常拥塞（可让BSC人员查看），3) 检查该小区的层定义是否为低级，4) 检查该小区的最小切换电平是否异常（与其它小区的不同，并且相差甚远）2、是否已在下一期工程规划加站，如是，仅记录下有这么一个问题点即可，不用再进行详细的测试与优化。

如果没有规划数据，请跳过此步骤。

3、调整功率：查看功率，若功率不是最大（华为设备的功率最大值为0，表示最大发射功率减去0），可增加功率，然后进行现场对比测试。

4、调整天线方向角：首先要了解该路段的最佳覆盖小区（未必是距离最近的小区），要了解基站是否属于全向站，对定向天线，要了解每个小区的准确方向角、目前的覆盖范围，了解如果调整方向角，是否对原来的覆盖范围造成影响。

以上问题，建议询问当地维护人员。

5、调整天线下倾角：可能要增加或者减少下倾角。

6、加塔放：基站比较远，天线已经正对问题点（务必到现场确认，不能凭电子地图或者当地人员介绍），但功率不够，例如室外信号强度比较好但室内信号比较差时；7、更改天线类型：一般是将低增益天线更换成高增益天线。

务必确认原来天线的增益。

（高增益天线的半功率角较小，往前方的覆盖范围增减，单天线两边的覆盖将减少）。

8、小区分裂：在原来基站小区数量的基础上，增加一个小区。

室分弱覆盖分析流程及案例培训讲学一、引言室分弱覆盖问题是移动通信网络中常见的问题之一，也是影响网络服务质量的主要因素之一、针对室分弱覆盖问题，进行专业的分析和优化，可以提升网络性能，改善用户体验。

本文将介绍室分弱覆盖分析流程及相关案例，旨在提高工程人员对室分弱覆盖问题的识别和解决能力。

二、室分弱覆盖分析流程1.数据收集收集与要分析的区域相关的数据，包括基站参数、信号质量数据、网络拓扑数据等。

数据需具备一定的时间和空间辐射性。

2.数据分析对于收集到的数据进行分析，主要包括以下几个方面：（1）覆盖评估：评估区域内不同基站的覆盖范围和覆盖强度，发现弱覆盖的区域。

可以通过采集覆盖栅格图、邻区关系、信号强度等数据进行分析；（2）干扰评估：评估干扰因素对于覆盖的影响程度，包括同频干扰、异频干扰、邻区干扰等；（3）参数设置评估：评估不同基站参数设置对于覆盖的影响，包括天线挂高、下倾角、功率等；（4）人为因素评估：评估人为因素对于覆盖的影响，包括建筑物结构、电磁环境等；（5）问题点识别：根据数据分析结果，识别出具体的问题点。

3.问题点优化根据问题点识别的结果，采取相应的优化方法进行优化，包括：（1）目标参数优化：调整基站和网络参数，如调整天线挂高、下倾角、功率等；（2）覆盖加密：在覆盖弱的区域增加基站或增加小区，提升覆盖；（3）干扰消除：对于干扰因素进行消除或削减，减小干扰；（4）人为因素改造：对建筑物结构、电磁环境等问题进行改造；（5）其他方法：根据具体情况可以采用其他优化手段。

4.验证和评估对优化后的结果进行验证和评估，主要包括：（1）信号质量测试：通过采集信号质量数据进行测试，检测优化效果；（2）用户反馈：收集用户反馈，了解用户体验提升情况。

三、相关案例以小区为例，该小区由两个基站覆盖，用户反馈弱覆盖问题较严重，信号质量差，无法正常通话。

1.数据收集收集该小区的基站参数、信号质量数据、网络拓扑数据等，收集时间为一周。

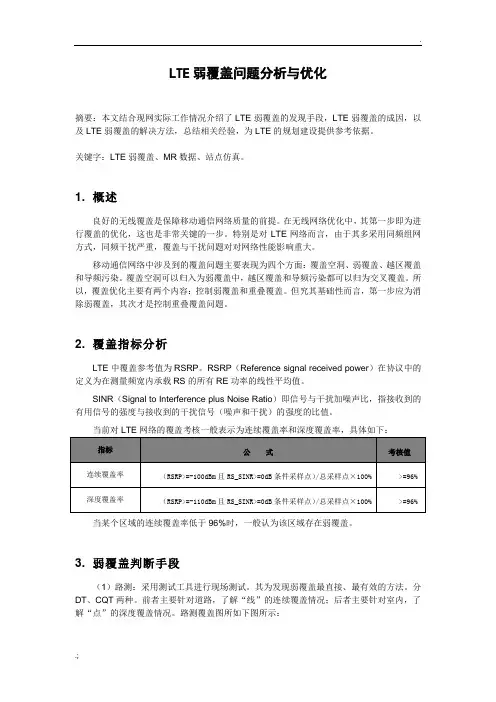

LTE弱覆盖问题分析与优化摘要：本文结合现网实际工作情况介绍了LTE弱覆盖的发现手段，LTE弱覆盖的成因，以及LTE弱覆盖的解决方法，总结相关经验，为LTE的规划建设提供参考依据。

关键字：LTE弱覆盖、MR数据、站点仿真。

1. 概述良好的无线覆盖是保障移动通信网络质量的前提。

在无线网络优化中，其第一步即为进行覆盖的优化，这也是非常关键的一步。

特别是对LTE网络而言，由于其多采用同频组网方式，同频干扰严重，覆盖与干扰问题对对网络性能影响重大。

移动通信网络中涉及到的覆盖问题主要表现为四个方面：覆盖空洞、弱覆盖、越区覆盖和导频污染。

覆盖空洞可以归入为弱覆盖中，越区覆盖和导频污染都可以归为交叉覆盖。

所以，覆盖优化主要有两个内容：控制弱覆盖和重叠覆盖。

但究其基础性而言，第一步应为消除弱覆盖，其次才是控制重叠覆盖问题。

2. 覆盖指标分析LTE中覆盖参考值为RSRP。

RSRP（Reference signal received power）在协议中的定义为在测量频宽内承载RS的所有RE功率的线性平均值。

SINR（Signal to Interference plus Noise Ratio）即信号与干扰加噪声比，指接收到的有用信号的强度与接收到的干扰信号（噪声和干扰）的强度的比值。

当前对LTE网络的覆盖考核一般表示为连续覆盖率和深度覆盖率，具体如下：当某个区域的连续覆盖率低于96%时，一般认为该区域存在弱覆盖。

3. 弱覆盖判断手段（1）路测：采用测试工具进行现场测试。

其为发现弱覆盖最直接、最有效的方法。

分DT、CQT两种。

前者主要针对道路，了解“线”的连续覆盖情况；后者主要针对室内，了解“点”的深度覆盖情况。

路测覆盖图所如下图所示：（2）KPI指标统计。

主要对重定向次数及4G向2\3G高倒流比例进行统计。

对于4G 小区向2G小区的重定向，当前事件判决的RSRP门限为-122dBm。

因此，若4G小区向2G小区发起重定向，一般认为是LTE网络弱覆盖所致。

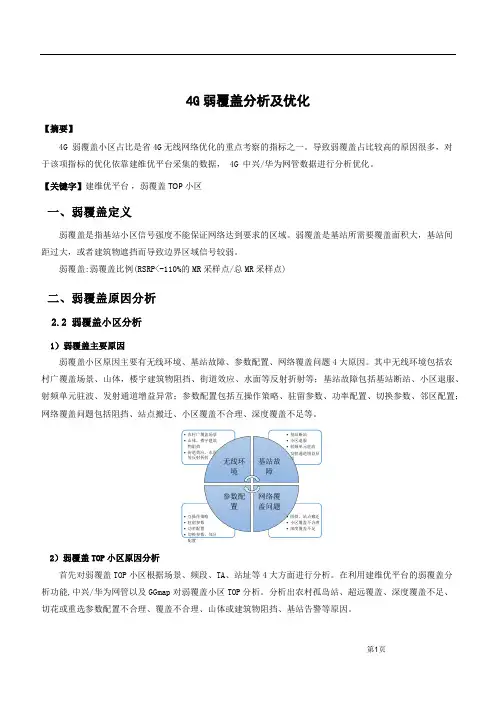

4G 弱覆盖分析及优化【摘要】4G 弱覆盖小区占比是省4G 无线网络优化的重点考察的指标之一。

导致弱覆盖占比较高的原因很多，对于该项指标的优化依靠建维优平台采集的数据， 4G 中兴/华为网管数据进行分析优化。

【关键字】建维优平台 ，弱覆盖TOP 小区一、弱覆盖定义弱覆盖是指基站小区信号强度不能保证网络达到要求的区域。

弱覆盖是基站所需要覆盖面积大，基站间距过大，或者建筑物遮挡而导致边界区域信号较弱。

弱覆盖:弱覆盖比例(RSRP<-110%的MR 采样点/总MR 采样点)二、弱覆盖原因分析2.2 弱覆盖小区分析1）弱覆盖主要原因弱覆盖小区原因主要有无线环境、基站故障、参数配置、网络覆盖问题4大原因。

其中无线环境包括农村广覆盖场景、山体，楼宇建筑物阻挡、街道效应、水面等反射折射等；基站故障包括基站断站、小区退服、射频单元驻波、发射通道增益异常；参数配置包括互操作策略、驻留参数、功率配置、切换参数、邻区配置；网络覆盖问题包括阻挡、站点搬迁、小区覆盖不合理、深度覆盖不足等。

2）弱覆盖TOP 小区原因分析首先对弱覆盖TOP 小区根据场景、频段、TA 、站址等4大方面进行分析。

在利用建维优平台的弱覆盖分析功能,中兴/华为网管以及GGmap 对弱覆盖小区TOP 分析。

分析出农村孤岛站、超远覆盖、深度覆盖不足、切花或重选参数配置不合理、覆盖不合理、山体或建筑物阻挡、基站告警等原因。

•阻挡、站点搬迁•小区覆盖不合理•深度覆盖不足•互操作策略•驻留参数•功率配置•切换参数、邻区配置•基站断站•小区退服•射频单元驻波•发射通道增益异常•农村广覆盖场景•山体，楼宇建筑物阻挡•街道效应、水面等反射折射无线环境基站故障网络覆盖问题参数配置三、优化措施1）基站告警、天馈系统故障等核查 TOP 小区在统计周期内是否存在告警，确认告警发生时间与指标统计周期是否吻合，以及 TOP 小区周边是否存在故障站点，如断站、小区退服、光路问题、驻波、发射通道异常、天馈系统故障等影响覆盖的故障告警都会对 MR 覆盖率产生影响，根据相应告警信息进行故障处理。

室分项目施工中可能出现的质量问题应对办法1、室分问题-弱覆盖（1）整治流程弱覆盖排查处理流程图如下：（2）流程分析A.BTS硬件故障需要在后台首先排查。

如BTS功放输出功率过低，接收机灵敏度下降，合路器出现驻波比严重告警致使信号损耗大，射频连线错误等各种现象影响覆盖。

B.排查完基站硬件故障问题，要在后台排查无线配置参数设置是否有误。

无线参数设置不合理：如TRX功率等级设置不一致，BTS发射功率设置不合理，小区最小接入电平过大等。

C.天线布放不合理问题：现场排查时，首先需要排除弱覆盖是否由天线布放不合理问题引起，如果天线口功率满足设计要求但还是存在弱覆盖的情况，则说明天线布放不合理，如果天线口功率不满足设计要求则应该重点检查有源设备及分布系统的问题。

天线布放问题造成弱覆盖常见原因见下：i.设计方案不合理部分站点可能存在方案设计不合理的情况，存在弱覆盖区域。

如天线布放过远，使得天线与天线的交叠覆盖处存在弱覆盖区；地下层与标准层或出口处，天线的布放没有充分考虑信号的连续性，使得交叠处存在弱覆盖；另外电梯、电梯厅、拐角处等区域，由于信号会陡降，信号的接续和切换存在问题，需要特别的考虑，卫生间、拐角房间、消防通道等特殊区域，容易出现弱覆盖或盲区。

ii.物业协调难同时可能由于物业无法协调，导致天线设计或安装时无法装在房间内，只能布放在走廊等公共区域，造成房间内或窗边区域弱覆盖。

iii.施工质量问题工程施工时，天线点位未按照设计方案要求严格布放，会造成弱覆盖问题。

D.有源设备问题：当确认弱覆盖不是由设计方案引起，而是由天线口功率与设计不符引起时，可以首先排查有源设备是否存在问题，若存在问题依次判断是有缘设备故障造成的问题还是调测不当造成的问题。

有源设备造成弱覆盖常见原因见下：1)有源设备故障由于设备故障等原因造成弱覆盖，例如设备掉电、电源模块故障、光收发模块故障、功放故障等。

有源设备故障告警监控界面2)有源设备调测不当直放站调测问题：直放站开站时，功率余量预留较多导致输出功率偏小，或下行增益、信道号设置不正确、输入信号过弱等也会造成设备无输出或输出功率小。
