ad默认规则
AD默认规则的设置方法如下：
1. 打开AD软件，点击菜单栏的“工具”选项。
2. 在弹出的下拉菜单中选择“首选参数”选项。
3. 在弹出的“首选参数”对话框中，点击“PCB规则设置”选项卡。
4. 在“PCB规则设置”选项卡中，可以看到所有的默认规则设置。
5. 如果需要修改某个默认规则，可以双击该规则，然后在弹出的对话框中进行修改。
6. 修改完成后，点击“确定”按钮即可保存设置。
以上步骤可以帮助您设置AD的默认规则，提高设计效率。请注意，具体的操作步骤可能会因为AD软件的版本不同而有所差异，请根据您使用的软件版本进行相应的调整。

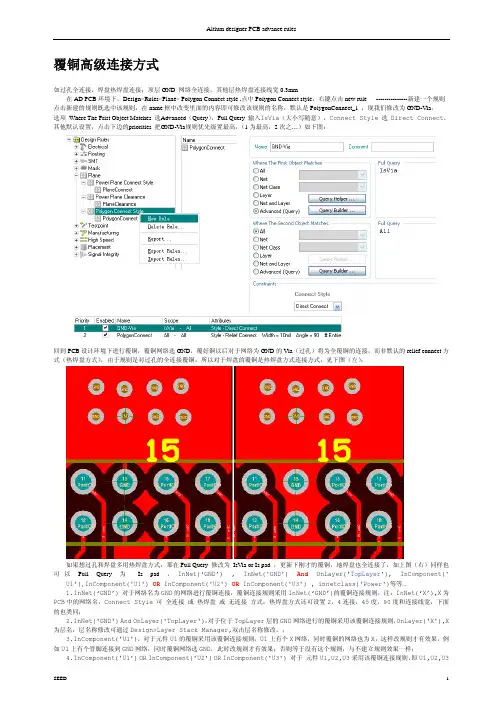

Altium designer PCB advance rules
覆铜高级连接方式
如过孔全连接，焊盘热焊盘连接；顶层GND 网络全连接，其他层热焊盘连接线宽0.3mm
在AD PCB环境下，Design>Rules>Plane> Polygon Connect style ,点中Polygon Connect style，右键点击new rule ---------------新建一个规则
点击新建的规则既选中该规则，在name框中改变里面的内容即可修改该规则的名称，默认是PolygonConnect_1 ，现我们修改为GND-Via，
选项 Where The Frist Object Matches 选Advanced（Query），Full Query 输入IsVia（大小写随意），Connect Style 选 Direct Connect，
其他默认设置，点击下边的priorities 把GND-Via规则优先级置最高，（1为最高，2次之…）如下图：
回到PCB设计环境下进行覆铜，覆铜网络选GND，覆好铜以后对于网络为GND的Via（过孔）将为全覆铜的连接，而非默认的relief connect方
式（热焊盘方式），由于规则是对过孔的全连接覆铜，所以对于焊盘的覆铜是热焊盘方式连接方式，见下图（左）：
如果想过孔和焊盘多用热焊盘方式，那在Full Query 修改为 IsVia or Is pad ，更新下刚才的覆铜，地焊盘也全连接了，如上图（右）同样也
可以Full Query为 Is pad ，InNet(‘GND’) , InNet('GND') And OnLayer('TopLayer'), InComponent('
U1'),InComponent('U1') OR InComponent('U2') OR InComponent('U3') , innetclass('Power')等等…
Altium Designer Rules规则详解
2011-09-18 08:10:58| 分类： 我爱☆DIY|举报|字号 订阅
对于PCB的设计， AD提供了详尽的10种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。根据这些规则， Protel DXP进行自动布局和自动布线。很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。
对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。
本章将对Protel DXP的布线规则进行讲解。
6.1 设计规则设置
进入设计规则设置对话框的方法是在PCB电路板编辑环境下，从Protel
DXP的主菜单中执行菜单命令Desing/Rules ……，系统将弹出如图6-1所示的PCB Rules and Constraints Editor(PCB设计规则和约束 ) 对话框。
图6-1 PCB设计规则和约束对话框
该对话框左侧显示的是设计规则的类型，共分10类。左边列出的是Desing
Rules( 设计规则 ) ，其中包括Electrical （电气类型）、 Routing （布线类型）、
SMT （表面粘着元件类型）规则等等，右边则显示对应设计规则的设置属性。
该对话框左下角有按钮Priorities ，单击该按钮，可以对同时存在的多个设计规则设置优先权的大小。 对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等。可以在左边任一类规则上右击鼠标，将会弹出如6-2所示的菜单。
在该设计规则菜单中， New Rule是新建规则； Delete Rule是删除规则；
Export Rules是将规则导出，将以 .rul为后缀名导出到文件中； Import Rules是从文件中导入规则； Report ……选项，将当前规则以报告文件的方式给出。
1 / 1 Altium Designer Rules规则详解
2011-09-18 08:10:58| 分类： 我爱☆DIY|举报|字号 订阅
对于PCB的设计， AD提供了详尽的10种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。根据这些规则， Protel DXP进行自动布局和自动布线。很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。
对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。
本章将对Protel DXP的布线规则进行讲解。
6.1 设计规则设置
进入设计规则设置对话框的方法是在PCB电路板编辑环境下，从Protel DXP的主菜单中执行菜单命令Desing/Rules ……，系统将弹出如图6-1所示的PCB
Rules and Constraints Editor(PCB设计规则和约束 ) 对话框。
图6-1 PCB设计规则和约束对话框
该对话框左侧显示的是设计规则的类型，共分10类。左边列出的是Desing
Rules( 设计规则 ) ，其中包括Electrical （电气类型）、 Routing （布线类型）、 SMT （表面粘着元件类型）规则等等，右边则显示对应设计规则的设置属性。
该对话框左下角有按钮Priorities ，单击该按钮，可以对同时存在的多个设计规则设置优先权的大小。
对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等。可以在左边任一类规则上右击鼠标，将会弹出如6-2所示的菜单。
在该设计规则菜单中， New Rule是新建规则； Delete Rule是删除规则；
Export Rules是将规则导出，将以 .rul为后缀名导出到文件中； Import Rules是从文件中导入规则； Report ……选项，将当前规则以报告文件的方式给出。
AD15（Altium Designer）是用于电子设计的专业软件。在AD15中设置规则是为了确保电路板设计的正确性和可靠性。以下是一些常见的AD15设计规则设置：
1. 线宽和间距规则：
* 走线宽度：根据信号类型和电流要求设置，例如电源线宽可能大于信号线宽。
* 间距：设置导线和过孔、焊盘、铺铜之间的间距，通常为6-10mil。
2. 过孔规则：
* 过孔大小：根据实际需要设置，通常为0.3mm*0.5mm。
* 过孔到过孔间距：根据实际需要设置，通常为10mil。
3. 阻焊层规则：
* 阻焊层最小间隙间距：根据实际需要设置，通常为6-10mil。
4. 丝印层规则：
* 丝印层文字到丝印层对象的间距：通常设置为0mil。
5. 元器件放置规则：
* 元器件与元器件之间的间距：根据实际需要设置，通常为10mil。
6. 电源层连接和安全规则：
* 电源层连接方式：可以选择全连接方式。
* 电源层安全距离：通常设置为10mil。
7. 特殊情况设置：例如针对某些特殊的单片机或特定的布线需求，可能需要调整某些规则以避免DRC（设计规则检测）报错。
8. 优先级设置：根据设计需要，调整各项规则的优先级顺序。
9. 其他高级规则：根据具体的设计需求，还可以设置其他高级规则，例如电磁性能、热性能等。
在设置AD15的设计规则时，请确保根据实际项目需求和电路板制造工艺进行合理配置，以确保电路板设计的质量和可靠性。
