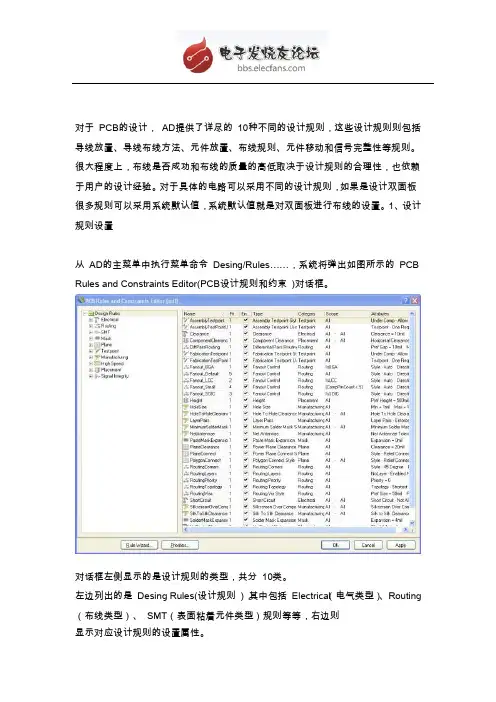

AD15（Altium Designer）是用于电子设计的专业软件。在AD15中设置规则是为了确保电路板设计的正确性和可靠性。以下是一些常见的AD15设计规则设置：
1. 线宽和间距规则：
* 走线宽度：根据信号类型和电流要求设置，例如电源线宽可能大于信号线宽。
* 间距：设置导线和过孔、焊盘、铺铜之间的间距，通常为6-10mil。
2. 过孔规则：
* 过孔大小：根据实际需要设置，通常为0.3mm*0.5mm。
* 过孔到过孔间距：根据实际需要设置，通常为10mil。
3. 阻焊层规则：
* 阻焊层最小间隙间距：根据实际需要设置，通常为6-10mil。
4. 丝印层规则：
* 丝印层文字到丝印层对象的间距：通常设置为0mil。
5. 元器件放置规则：
* 元器件与元器件之间的间距：根据实际需要设置，通常为10mil。
6. 电源层连接和安全规则：
* 电源层连接方式：可以选择全连接方式。
* 电源层安全距离：通常设置为10mil。
7. 特殊情况设置：例如针对某些特殊的单片机或特定的布线需求，可能需要调整某些规则以避免DRC（设计规则检测）报错。
8. 优先级设置：根据设计需要，调整各项规则的优先级顺序。
9. 其他高级规则：根据具体的设计需求，还可以设置其他高级规则，例如电磁性能、热性能等。
在设置AD15的设计规则时，请确保根据实际项目需求和电路板制造工艺进行合理配置，以确保电路板设计的质量和可靠性。
