平敷焊操作

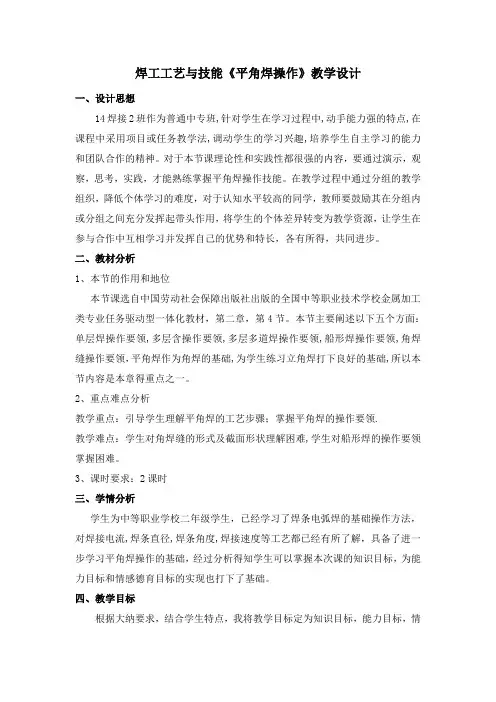

焊工工艺与技能《平角焊操作》教学设计

一、设计思想

14焊接2班作为普通中专班,针对学生在学习过程中,动手能力强的特点,在课程中采用项目或任务教学法,调动学生的学习兴趣,培养学生自主学习的能力和团队合作的精神。对于本节课理论性和实践性都很强的内容，要通过演示，观察，思考，实践，才能熟练掌握平角焊操作技能。在教学过程中通过分组的教学组织，降低个体学习的难度，对于认知水平较高的同学，教师要鼓励其在分组内或分组之间充分发挥起带头作用，将学生的个体差异转变为教学资源，让学生在参与合作中互相学习并发挥自己的优势和特长，各有所得，共同进步。

二、教材分析

1、本节的作用和地位

本节课选自中国劳动社会保障出版社出版的全国中等职业技术学校金属加工类专业任务驱动型一体化教材，第二章，第4节。本节主要阐述以下五个方面：单层焊操作要领,多层含操作要领,多层多道焊操作要领,船形焊操作要领,角焊缝操作要领，平角焊作为角焊的基础,为学生练习立角焊打下良好的基础,所以本节内容是本章得重点之一。

2、重点难点分析

教学重点：引导学生理解平角焊的工艺步骤；掌握平角焊的操作要领.

教学难点：学生对角焊缝的形式及截面形状理解困难,学生对船形焊的操作要领掌握困难。

3、课时要求：2课时

三、学情分析

学生为中等职业学校二年级学生，已经学习了焊条电弧焊的基础操作方法，对焊接电流,焊条直径,焊条角度,焊接速度等工艺都已经有所了解，具备了进一步学习平角焊操作的基础，经过分析得知学生可以掌握本次课的知识目标，为能力目标和情感德育目标的实现也打下了基础。

四、教学目标

根据大纳要求，结合学生特点，我将教学目标定为知识目标，能力目标，情感德育目标三个方面。

1、知识目标

（1）理解角焊缝的形式及分类；

（2）掌握平角焊的单层焊,多层焊,多层多道焊的基本方法。

（3）掌握船型焊的操作要领；

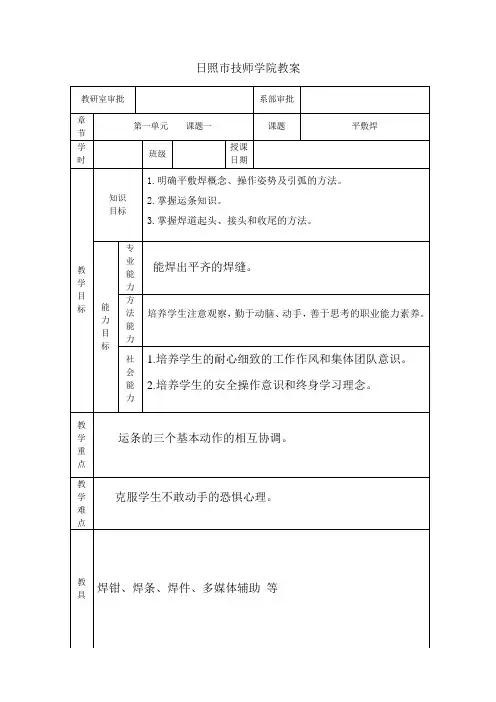

日照市技师学院教案

教研室审批 系部审批

章节 第一单元 课题一 课题 平敷焊

学时 班级 授课日期

教学目标 知识

目标 1.明确平敷焊概念、操作姿势及引弧的方法。

2.掌握运条知识。

3.掌握焊道起头、接头和收尾的方法。

能力目标 专业能力 能焊出平齐的焊缝。

方法能力 培养学生注意观察，勤于动脑、动手，善于思考的职业能力素养。

社会能力 1.培养学生的耐心细致的工作作风和集体团队意识。

2.培养学生的安全操作意识和终身学习理念。

教学重点 运条的三个基本动作的相互协调。

教学难点 克服学生不敢动手的恐惧心理。

教具 焊钳、焊条、焊件、多媒体辅助 等 教学方法措施

教学中遵循以学生为主体、教师为主导、操作联系理论、以训练为主线的教学原则。

演示讲解法、操作指导法、示范法为主。并以分析讨论法、设疑问答启发诱导、师生互动、互评法、总结反思法、探究法、互助法等为辅

板书设计 课题一 平敷焊

一、平敷焊的概念、操作姿势及引弧的方法

1、概念

2、姿势

3、引弧的方法

二、运条及运条的方法

1、运条的三个基本动作

2、运条的方法

三、焊道起头、接头和收尾的方法

1、起头

2、接头

3、收尾

教学反思

1、成功之处

在教学过程中，采用了一体化方法，并有效调动了学生自主学习的积极性，操作时学生主动性非常高，同学们基本都能够圆满完成任务。

2、不足之处

在练习过程中，个别同学特别胆小，需要“手把手”的教，花费时间较长。

教学环节 教学内容 教师活动 学生活动

组织教学

复习回顾

任务引入

任务分析

检查出勤

上课纪律要求

1.焊接常用防护用品、工具有哪些？

2.常用焊接电源设备有哪几种 ？

3.安全文明生产.

(电、热、光、烟尘)

4.焊条的组成及结构特点？

平敷焊： 是在平焊位置上堆敷焊道的一种操作方法。

第 1 页 共 2 页 焊接技术应用综合实训课程指导书 教师：王孝强

库车县中等职业技术学校 1 实训项目：平敷焊---平板堆焊

实训目标及技能要求

1：能够正确调整、使用焊接设备及工具

2：掌握焊接工艺参数的选择原则

3：掌握焊条电弧焊的引弧操作和运条的基本方法

4：能够进行焊接的起头、收尾、接头

5：能够在钢板上进行平敷焊，焊缝的高度和宽度符合要求，焊缝表面均匀，无缺陷。

6：能够使用焊缝检测尺测量焊缝尺寸

实训内容：

1：焊前准备

2：焊接工艺参数

3：操作要点及注意事项

4：操作过程

5：焊接质量要求

实训过程及要求：

一、焊前准备

1：试件材料 Q235。

2：试件尺寸 300×２00mm。

3：焊接材料

焊条牌号 : E4303酸性，烘陪75---1500C, 恒温1～2h，适用于交、直两用弧焊电源。

焊接设备：BX6——250型交流弧焊机

二、焊接工艺参数

焊条直径与焊件厚度的关系

焊件厚度 ≤1.5 1 3 4～6 7 ～12 ≧13

焊条直径 1.5 1.5 ～2 2 ～3.2 3.2 ～4 3.2 ～4 4 ～5

平敷焊焊接工艺参数

焊接层次 焊条直径（ mm） 焊条电流（A） 焊条电压（V）

平敷焊 3.2 100～120 22 ～24

平敷焊 4.0 140 ～180 22 ～24

三、操作说明

平敷焊是在平焊位置的焊件上堆敷焊道的一种操作方法。

第 2 页 共 2 页 焊接技术应用综合实训课程指导书 教师：王孝强

库车县中等职业技术学校 2 ★ 操作步骤

1、 在钢板上划直线

2、启动电焊机

电焊平敷焊操作方法

电焊平敷焊是一种常见的电焊方法，也是电焊操作中的一种重要环节。本文将详细介绍电焊平敷焊的操作方法，帮助读者更好地理解和掌握这一技术。

一、操作前的准备工作

1. 安全措施：在进行电焊操作前，必须确保操作者佩戴好防护设备，包括防护眼镜、焊接手套、焊接面罩和耳塞等。保持工作区域整洁，远离易燃物品，并保证操作者和周围人员的人身安全。

2. 设备准备：检查电焊设备，确保其正常工作。确认焊接电源开关处于关闭状态，将电焊机连接到适当的电源插座上，并调整焊接电流和电压到适当的范围。

二、操作步骤

1. 表面准备：在进行平敷焊操作前，需要对要焊接的工件表面进行准备。首先，要确保焊接工件的表面光洁，去除油污、锈蚀和表面涂层等。可以使用砂轮或砂纸等工具进行打磨，使焊缝部位光滑。

2. 设定焊接参数：根据焊接工件的种类和要求，合理设定焊接电流、电压和焊接速度等参数。这些参数的选择取决于工件材料的厚薄以及焊接接头的形状和尺寸等因素。一般情况下，焊接电流越大，焊缝的穿透能力就越强。

3. 执行焊接：将电焊枪的焊丝拉伸到合适的长度，将焊丝嵌入电焊枪焊丝钳中。接下来，将电焊枪正对焊接接头位置，保持一定的垂直度，进行点焊固定。

4. 平缝焊接：从焊缝的一端开始，将电焊枪的喷嘴与焊缝保持一定的间距，进行平缝焊接。焊接时，要使焊枪与工件表面成约30°的角度，将电弧略微倾斜于焊缝的一侧。

5. 焊接速度：掌握好焊接速度非常重要。过快的焊接速度会导致焊道没有时间融合，焊缝质量较差；而过慢的焊接速度则容易引起过热、烧穿和变形等问题。在平敷焊操作中，焊接速度应适中，以保证焊缝的均匀融合和良好的强度。

6. 控制焊缝质量：在焊接过程中，要始终保持焊枪在焊缝上的均匀移动，避免烧穿或焊缝间的间隙等问题。同时，要确保焊缝周围的焊道光洁，没有质量缺陷。如发现焊缝有裂纹、气孔或夹渣等问题，应及时停焊进行修补。

7. 焊后处理：焊接完成后，应及时清理焊渣和焊渣飞溅物，保持工作区域清洁。检查焊缝质量，如有异常应及时进行修补。同时，关闭焊接电源开关，将焊枪放置在安全位置，待其冷却后再行收妥。
