扩声系统安装调试

  • 格式：pdf
  • 大小：4.27 MB
  • 文档页数：19

www.nti-audio.com1 / 19 页快速指南指南 ... 扩声系统调试 本文档提供如何使用NTi Audio 设备进行扩声系统和疏散逃生系统的调试和服务。您需要：Exel 声学套件• XL2 分析仪• M4260 量测麦克风• MR-PRO 信号发生器 • ASD 缆线• 缆线测试插头• 主电源适配器• 系统工具箱TalkBox 声学信号发生器您可以：NTi Audio 仪器可用于下列测试：• 缆线测试• 测量 THD+N• 100V 阻抗测试 • 极性测试• RTA 实时频谱分析• 扬声器延迟设置• 噪声曲线• 混响时间 RT60• 语言清晰度 STIPA扩声系统安装声学套件TalkBox 声学信号发生器www.nti-audio.com2 / 19 页快速指南怎样测试缆线可以查出平衡XLR 线的任何缺陷，即便缆线已经被装到天花板，墙壁或地板内。 将缆线测试适配器连接到缆线的公头 将MR-PRO信号发生器 连接到缆线母头在MR-PRO 上，从菜单中选择CABLETEST 缆线测试会有醒目的提示信息显示缆线是否完好检测到断开线路缆线中两条线路连接错误，如PIN 1 和 PIN 2查错提示，请看 附录 Awww.nti-audio.com3 / 19 页快速指南怎样测量 THD+N您系统中的某个组件可能会在信号通道中增加非预期的谐波，失真或噪声，也可能该组件没有正确安装或接地，增益过小或过大，又或者组件损坏或有质量问题。您都可以用XL2 的THD+N 功能测量总谐波失真和噪声。 将MR-PRO 连接到 系统输入端将XL2 连接到系统输出端在MR-PRO 上，从主菜单选择GENERATOR 信号发生功能，选择WAV 中的SINE 正弦信号，将电平设置为0.00dBu，频率设置为1.000kHz。在XL2 上，从主菜单选择RMS/THD+N 功能，选择零计权滤波器（测量所有频点的平坦响应），设置LVLRMS单位为dBu，THDN 单位为%. 显示输入信号是否平衡。LVLRMS 值显示原始信号的增益或损失：0.0dBu 表示没有增益会损耗。FREQ 值显示XL2 探测到的频率。如1.00000 kHz.THDN 值是一个比率，表示XL2 收到的信号中有多少不是来自这1kHz 的正弦信号。换句话说，就是被测组件产生的总谐波失真和噪声（THDN），表现在原信号中的比例。THDN 的单位就是百分号，如0.0031% 就表示XL2 接收的信号中有0.0031% 是失真或噪声。 因此，XL2 探测到100% - 0.0031% = 99.9969% 的原始信号。www.nti-audio.com4 / 19 页快速指南怎样测量 THD+NTHDN 的单位还可以是dB，每 -6dB 表示失真和噪声占的影响因数为2。查错提示，请看 附录 Awww.nti-audio.com5 / 19 页快速指南怎样测试100V 系统(包括 25, 35, 50, 70, 100, 140 和 200V 系统)100V 系统中的扬声器一般并联且经常覆盖了广大区域。使用MR-PRO 阻抗测试功能您可以定期检查所有扬声器是否正常。将MR-PRO 连接至扬声器 100V 功放 注意：断开所有功放在MR-PRO 上，从主菜单选择IMPEDANCE 阻抗测试功能，选择POW，设置REF 为您系统的参考电平，将LVL 设为0.00 dBu ，频率设为1.000 kHz.为方便以后参考，请记录连接的扬声器和连接方式。同样记录MR-PRO 的所有值。将来，您可以按照记录重复设置，验证扬声器是否正常。 表示三个扬声器连接了两个 表示三个扬声器连接了一个 www.nti-audio.com6 / 19 页快速指南怎样测试极性应将相同型号的扬声器设为相同极性。 将MR-PRO 连接到 系统输入端将XL2 置于扬声器前在MR-PRO 上，从主菜单选择GENERATOR 信号发生功能，选择WAV 中的POLARITY 极性信号。调节系统和MR-PRO 的增益直到输出合适的音量。在XL2 上选择极性测试功能，在二级菜单选择 界面。 将麦克风对准扬声器中心，距离扬声器的距离约等于扬声器的直径。屏幕显示扬声器极性。www.nti-audio.com7 / 19 页快速指南怎样测试极性各扬声器测得的极性可能会不同，即便它们都采用相同的接线方式。这可能由于声音反射或麦克风位置不够准确造成。此外，多音箱中的扬声器经常设计为混合极性。因此，我们可以采用8 倍频程带观察更多的极性细节。 在XL2 上，选择二级菜单中的频谱视图 扬声器 1极性频谱显示各个不同频带的独立相位。每个频带的中心黑线标示这个频带的极性，而灰色带则表示这个频带的能量。 对扬声器1，因为大部分能量集中在下半部分，在 界面显示的极性就是负。扬声器 2对扬声器2，因为大部分能量集中在上半部分，在 界面显示的极性就是正。然而，由于频带分布的形状很相似（以中心水平线反转后频谱不再相似），我们可以得出结论，扬声器器1 和扬声器2 极性相同。扬声器 3对扬声器3，因为大部分能量集中在上半部分，在 界面显示的极性就是正。然而，由于以中心水平线反转后频谱很相似，我们可以得出结论，扬声器器3 与扬声器1 和2 极性不同。www.nti-audio.com8 / 19 页快速指南怎样测量实时频谱 RTAXL2具有实时频谱分析功能，您可以测量系统的音频和声学响应。例如，您可以比较相同品牌型号扬声器的直达声反馈以验证错误。 将MR-PRO 连接到 系统输入端将XL2 置于每个 扬声器前在MR-PRO 上，从主菜单选择GENERATOR 信号发生功能，选择WAV 下的 PNOISE 粉噪声信号，选择模式为CONT 持续播放。调节系统和MR-PRO 的增益直到输出合适音量的粉噪声。在XL2 上，从主菜单选择SLMETER/RTA 功能，在二级菜单下选择 频谱视图。量测参数设为LZS 和LIVE 。分辨率设置为1/3 倍频程 。放置好麦克风，使它能接收到大部分扬声器直接发出的声音（如距扬声器一米）。在双路系统中，麦克风距高频和低频扬声器的距离应该相同。在同样的相对位置测量每个扬声器。www.nti-audio.com9 / 19 页快速指南怎样测量实时频谱 RTA选中 捕获实时频谱 .将麦克风置于下一个待测扬声器位置。整个频带上都会显示两个扬声器反馈的区别。虚线显示的是扬声器1 条状图显示的是扬声器2结果表明扬声器2 内的高频扬声器断开。www.nti-audio.com10 / 19 页快速指南怎样设置扬声器延迟时间延迟扬声器可提高大型场馆的声音品质和语言清晰度。设置正确时，延迟扬声器就不会影响声音反向感。 将MR-PRO 连接到 系统输入端使用XL2 语音注释 麦克风测量在MR-PRO 上，从主菜单选择GENERATOR 信号发生功能，选择WAV 下的DELAY 延迟测试信号。调节系统和MR-PRO 的增益直到输出合适音量的延迟信号。在XL2 上，选择延迟时间测量功能。 直接将MR-PRO 和XL2 连接，同步时钟信号。XL2 显示“Sychronizing” 表示正在同步，可以测量后则显示“Measure“。在要求进行下一次同步前，您有5 分钟测量时间。将MR-PRO 连接到系统输入端。通过主扬声器播放MR-PRO 信号，在XL2 上按 STORE 本例中，XL2 到主扬声器的距离是80米，在温度为25°C 时，声音传播的时间是231.9 ms。www.nti-audio.com11 / 19 页快速指南怎样设置扬声器延迟时间再通过延迟扬声器播放信号。本例中，XL2 和延迟扬声器的距离为11米，温度为25°C 时声音传播时间是31.9 ms。 两者相差231.9 - 31.9 = 200.0 ms。给延迟扬声器增加延迟（在相差时间的基础上再加15ms，即200 + 15 = 215 ms)为什么需要延迟扬声器? - 请看 附录 Bwww.nti-audio.com12 / 19 页快速指南怎样测量噪声曲线噪声尺度（美国）和噪声评价曲线（欧洲）定义了扩声系统背景噪声倍频程带的限度是否满足设计要求。 使用XL2测量6m或12m的格状空间确保室内安静。选择XL2 中的项目文件“NoiseCurves”. *按开始按钮，保存每10s 的测量结果。通过USB 线将保存的结果传到电脑，使用噪声曲线Excel 应用创建**您的报告 * http://my.nti-audio.com/support/xl2/download/Profiles/NoiseCurves.prfs**http://www.nti-audio.com/Portals/0/data/en/NTi-Audio-AppNote-Noise-Curves.zipwww.nti-audio.com13 / 19 页快速指南怎样测量混响时间 RT60混响时间是主要的室内声学特性之一并且会影响语言清晰度。 将MR-PRO 连接到 系统输入端使用XL2测量6m或12m的格状空间在MR-PRO 上，从主菜单选择GENERATOR 信号发生功能，选择WAV 下的PNOISE 粉噪声，模式选择 闸控，周期设置为 3/3s *在XL2 上选择RT60 测试功能，二级菜单下1/1 倍频程分辨率运行。在安静的室内，按SET这样就记录下了本底噪声，再在这基础上增加35dB，设置每个频带的电平标记。使用MR-PRO 播放闸控粉噪声。调节系统和MR-PRO 的增益，使声音能量足够超过大部分频带的电平标记。警告：建议佩戴听力保护设备！ 提示：您可能需要调高系统的低频部分。即便如此，也很难在63Hz 这个频带得到足够能量。* 如果您测得的混响时间大于信号的周期，增加信号周期时间。www.nti-audio.com14 / 19 页快速指南怎样测量混响时间 RT60在XL2 上按开始键。状态(STAT) 变为ARMED。MR-PRO 每播放完一个周期，平均值增加。至少测量三个周期，确保每个频带上显示对号标记（可能除了63Hz 频带）。在XL2 上按停止键。在MR-PRO 上按静音键。在XL2 上，从二级菜单选择Res 视图，显示RT60 结果。 选择CYC 检查每个周期的结果，删除无用的周期。 保存测试结果。www.nti-audio.com15 / 19 页快速指南怎样测量语言清晰度 STIPA语言清晰度STIPA (Speech Transmission Index for Public Ad-dress) 衡量您扩声系统的语音清晰程度。 将TalkBox 放置在麦克风前， 一般演讲者说话位置。使用XL2测量6m或12m的格状空间首先，如果背景噪声明显，记录噪声。在XL2 上选择STIPA 测量功能，选择二级菜单中的Cor打开环境噪声修正功能。在房间满员时，如果背景噪声符合您的预期，按MEASURE 测量背景噪音，如有需要，手动编辑每个频带的声压级值。保存噪声文件。在没人时（可能是夜里），测量STI 值。选择XL2 二级菜单中的 视图。选择TalkBox 内的STIPA 信号（编号1），对麦克风播放。调节系统增益直到STIPA 信号值达到人耳收听的正常水平。在测量STI 值的15s 内保持安静。www.nti-audio.com16 / 19 页快速指南怎样测量语言清晰度 STIPA测得STI 值，包含了之前测量的噪声。“Measured”一项显示的是不含噪声的STI 值。如果测得STI 值接近设计要求的限制，选择XL2 二级菜单的Avr 平均测量界面。按ADD CYCLE 增加测量周期，在相同位置再次测量。至少重复3次。查看平均值 Δ 是否满足设计要求，否则请重新进行整个测量。保存测试到默认文件夹。如有需要，则到下一个测量点，选择 界面进行新的测量。注意：如果场馆要求测量许多测量点，我们建议您使用追加模式保存数据 - 细节请看XL2 使用手册 *创建STIPA 报告一旦所有测量点测量完毕，通过USB线连接XL2和电脑，选择“Mass Storage”大容量存储。通过Excel STIPA 报告生成工具 **，点击“Get All Data from XL2”（从XL2 获得所有数据）选项。生成STIPA 报告。提示：您可以右击NTi logo，换成您自己的logo* http://www.nti-audio.com/Portals/0/data/en/XL2-Manual.pdf** http://my.nti-audio.com/support/xl2/download/NTi-Audio-STIPA-Reporting-Tool.zip

合集下载

视频监控系统安装与调试

视频监控系统安装与调试

视频监控系统安装与调试

一．管线施工

（一）线材选用

1、视频线

摄像机到监控主机距离≤200米，用RG59（128编）视频线。

摄像机到监控主机距离＞200米，用SYV-75-5视频线。

2、云台控制线

云台与控制器距离≤100米，用RVV6×0.5护套线。

云台与控制器距离＞100米，用RVV6×0.75护套线。

3、镜头控制线

采用RVV4×0.5护套线。

4、解码器通讯线

应采用RVV2×1屏蔽双绞线

5、摄像机电源线

若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：

摄像机到监控主机的平均距离 电源线规格（两线）

34m--50m

6平方

21m--33m

4平方

20m

2.5平方

（二）管线敷设

1、视频线敷设注意事项

1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。

1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。

1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。

天馈线系统的安装与调试

天馈线系统的安装与调试

文章编号：１００６－－－５６２８（２００２）０７—Ｏ０４０＿－－０２　・无线传输与覆盖・　《西部广播电视＞２００２年第７期　

天馈线系统的安装与调试　

蒋泽斌王旭辉　张巨德　（重庆广播电视技术中心。重庆广播发射台。重庆市４０００４２）　重庆广播发射台从小龙坎迁至平顶山，发射功　率从原来的１０ｋＷ增加到５０ｋＷ，发射机使用美国　哈里斯（ＨＡＲＲＩＳ）公司生产的ＤＸ系列全固态数字　调幅中波发射机。ＤＸ系列发射机对天馈线的运行　状态提出了较为苛刻的要求，要求天线驻波比　（Ｖｓｗｒ）≤１．２，否则即掉高压，自动封锁保护。因　此，天馈系统的安装和调试极为关键，必须对天馈线　系统进行细致的调整，使天馈线系统得到良好的匹　配，尽量使天馈线系统接近发射机理想的负载。　１地网的铺设　中波的辐射损耗主要是地损，而天线场地是中　波天线回路的一部分，当天线电流通过大地回到底　部时，大地回路的电阻是地损的主要部分，因此，　减小地回路的电阻是降低地损的主要方法，所以需　要在底部近场区的地面铺设地网，以此来降低地　阻。天线的地网是由每隔３。一根的　３．５硬铜线构　成，共计１２０根，成放射状铺设，地网线的长度为　１００ｍ，埋深约３００ｒａｍ。地网线汇集在铁塔基础中　心处的环形铜带上。环形铜带与基础的防雷接地、　调配室的接地母线接好并锡焊。为了减小地阻，提　高天线的效率，我们在铺设地网时使用降阻剂将铜　线包住后再埋；为维护方便，保持地网的完好，使　其不遭破坏，我们在每根地网上载种了值物作标　识，同时也可保持湿度。　２天线的架设　新的广播发射台采用双频共塔工作，天线为并　馈式自立铁塔天线。铁塔高度为１００ｍ；对工作频　率１３１４ｋＨｚ而言铁塔高度约合０．４３８Ｘ，对工作频　率９８１ｋＨｚ而言铁塔高度约合０．３２７），。为了实现铁　塔的并联馈电，在铁塔上（标高５１．３ｍ处）加装　一个平台及１２根铜包钢线，其导线直径为（Ｄ６．０，　按３０。均布，所有导线均通过线鼻子及连接螺栓与　铁塔的铜耳板良好地连接。（Ｄ６．０铜包钢与地之间　通过棒形绝缘子保证有良好的绝缘。铁塔底部和基　７—４０　础良好接地。　３调配网络的安装调试　根据设计单位提供的铁塔参数：　９８１ｋＨｚ天线特性阻抗　ＺＡ１＝Ｒ　＋ｊｘ　＝９０＋Ｊ１０５　１３１４ｋＨｚ天线特性阻抗　ＺＡ２＝ＲＡ２＋ｊＸＡ２＝７０一ｊ１４０　而我台使用的馈管特性阻抗为：ｚｏ＝５００，这就　需要进行阻抗变换和匹配。由于双频共塔，为了防　止两发射机相互干扰，需采用阻塞网络，在对几种调　配网络方案进行比较后决定采用图１作调配阻塞。　．　９８ｌｌｄｔｚ　５ｏＱ　

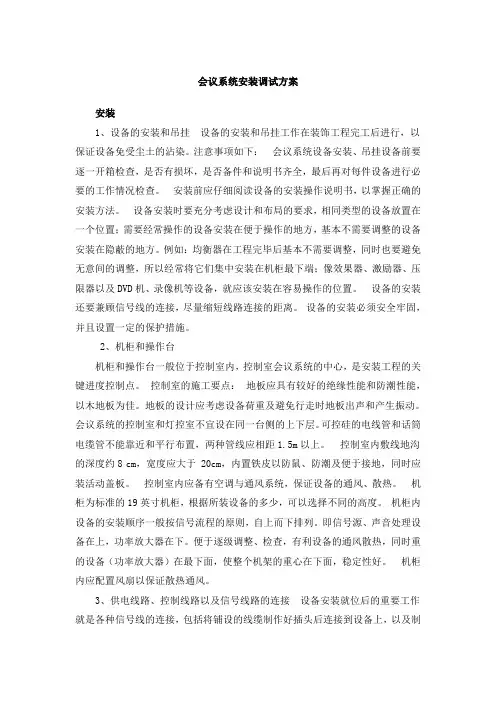

会议系统安装调试方案

会议系统安装调试方案

会议系统安装调试方案

安装

1、设备的安装和吊挂 设备的安装和吊挂工作在装饰工程完工后进行，以保证设备免受尘土的沾染。注意事项如下： 会议系统设备安装、吊挂设备前要逐一开箱检查，是否有损坏，是否备件和说明书齐全，最后再对每件设备进行必要的工作情况检查。 安装前应仔细阅读设备的安装操作说明书，以掌握正确的安装方法。 设备安装时要充分考虑设计和布局的要求，相同类型的设备放置在一个位置；需要经常操作的设备安装在便于操作的地方，基本不需要调整的设备安装在隐蔽的地方。例如：均衡器在工程完毕后基本不需要调整，同时也要避免无意间的调整，所以经常将它们集中安装在机柜最下端；像效果器、激励器、压限器以及DVD机、录像机等设备，就应该安装在容易操作的位置。 设备的安装还要兼顾信号线的连接，尽量缩短线路连接的距离。 设备的安装必须安全牢固，并且设置一定的保护措施。

2、机柜和操作台

机柜和操作台一般位于控制室内，控制室会议系统的中心，是安装工程的关键进度控制点。 控制室的施工要点： 地板应具有较好的绝缘性能和防潮性能，以木地板为佳。地板的设计应考虑设备荷重及避免行走时地板出声和产生振动。

会议系统的控制室和灯控室不宜设在同一台侧的上下层。可控硅的电线管和话筒电缆管不能靠近和平行布置，两种管线应相距1.5m以上。 控制室内敷线地沟的深度约8 cm，宽度应大于 20cm，内置铁皮以防鼠、防潮及便于接地，同时应装活动盖板。 控制室内应备有空调与通风系统，保证设备的通风、散热。 机柜为标准的19英寸机柜，根据所装设备的多少，可以选择不同的高度。 机柜内设备的安装顺序一般按信号流程的原则，自上而下排列。即信号源、声音处理设备在上，功率放大器在下。便于逐级调整、检查，有利设备的通风散热，同时重的设备（功率放大器）在最下面，使整个机架的重心在下面，稳定性好。 机柜内应配置风扇以保证散热通风。

3、供电线路、控制线路以及信号线路的连接 设备安装就位后的重要工作就是各种信号线的连接，包括将铺设的线缆制作好插头后连接到设备上，以及制作一些连接线来插接设备。 连接线应根据设备连接图和布局图，计算好长度、数量和种类，然后由具有可靠电子焊接技术的人员按照要求制作。 供电线路的连接，必须在无电情况下严格按照电器安装规范进行。

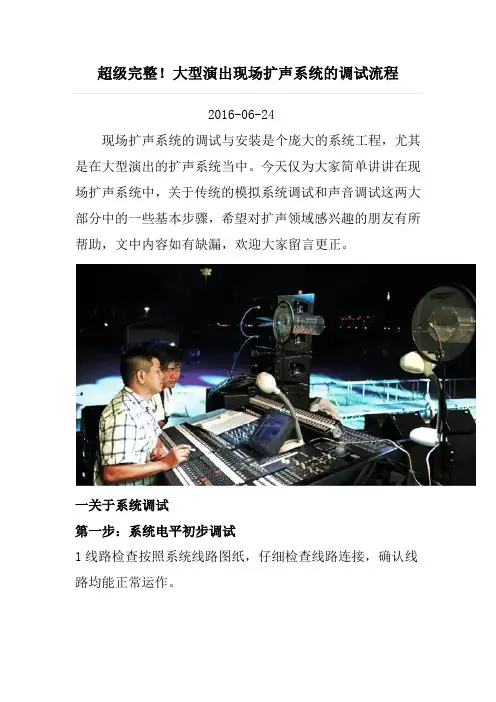

超级完整大型演出现场扩声系统的调试流程

超级完整大型演出现场扩声系统的调试流程

超级完整！大型演出现场扩声系统的调试流程

2016-06-24

现场扩声系统的调试与安装是个庞大的系统工程，尤其是在大型演出的扩声系统当中。今天仅为大家简单讲讲在现场扩声系统中，关于传统的模拟系统调试和声音调试这两大部分中的一些基本步骤，希望对扩声领域感兴趣的朋友有所帮助，文中内容如有缺漏，欢迎大家留言更正。

一关于系统调试

第一步：系统电平初步调试

1线路检查按照系统线路图纸，仔细检查线路连接，确认线路均能正常运作。

２设备初始状态的设置

将功放输入设置为最小，将所有周边设备的输入输出旋钮设置为0分贝位置或中间位置。按照从前级到后级的顺序通电（先不开功放），检查所有设备通电正常后，给功放通电。

３初步检查系统状态

此时适当开大功放的增益控制，播放一张熟悉的CD，调整调音台输入电平到基本正常位置。慢慢推起调音台推子，听听音箱发出来的声音是否正常，是否失真，如果不正常立即关机检查。

４音箱及系统极性检测

系统基本正常后，打开所有设备电源，功放电平设置在最大，拉下调音台输出推子，将相位仪发生器接入调音台输入通道，打开相位仪电源调整输出增益和调音台输入增益到调音台指示表为0分贝。慢慢推起调音台输出推子，待音箱中发出"砰砰"声达到足够的响度（如果响度不够，测试结果有时不准确），用相位仪检测器检查每只音箱是否同相或与音箱说明书的描述一致。检测时最好关闭其他的音箱，防止干扰，逐个检测比较准确。如果有不正常的，检查音箱线是否接反或者是系统连接线是否有反相，可调转或更换后再检测。

５相位调整 如果同时使用超低频和全频的组合，由于分频系统的存在以及安装位置的原因，可能会有交叉频率干扰或延时时间不同引起的相位问题，所以需要进行相位调整。粉红噪声生器接到调音台输入通道，调整电平到正常位置，相位仪测试话筒放在场地中间，与音箱成等边三角形的位置。推起调音台输出推子，检查频谱仪屏幕在全频与超低频音箱分频频率附近的频段有没有出现谷点。如有，提升均衡器相应频段，如果无法提升，则存在相位问题。出现相位问题会直接影响音质，而且用均衡器无非解决。要解决相位问题就需要调整分频器的相位角或音箱之间的延时时间。调整时，注意看频谱仪显示，首先调节低频分频器的相位角，看看有没有改善，如果有改善，确定一个最佳的数值后再调节延时时间，延时时间调整要看现场情况，如果低频音箱距离坐席近，就需要对低音做延时调节，同样也是看频谱仪屏幕，调整延时时间使曲线尽量平一点。把相位干扰减少到最低。
