汽车灯光系统工作原理

自适应前照灯系统的工作原理与优势

随着汽车科技的不断发展，自适应前照灯系统作为一项重要的创新技术，已成为现代汽车中的热门配置。在夜间行驶中，灯光的亮度与方向对驾驶安全至关重要。自适应前照灯系统能够根据道路、环境和交通情况自动调整灯光的亮度和方向，提高驾驶者的安全性和驾驶舒适性。本文将介绍自适应前照灯系统的工作原理和优势。

一、工作原理

自适应前照灯系统主要由传感器、控制单元和照明模块组成。传感器用来监测车辆周围的环境信息，如车速、前方车辆、路面状况等。控制单元根据传感器提供的数据来调整照明模块的亮度和方向。照明模块可以分为近光灯和远光灯两部分，根据不同的驾驶环境和需求进行自动切换。

当车辆行驶在市区或有其他车辆靠近时，自适应前照灯系统会自动将灯光调整为近光灯模式，以避免对其他驾驶者产生干扰。当车辆行驶在无人车道或开阔的道路上时，系统会切换到远光灯模式，提供更远的照明距离，增加驾驶者的视野。同时，自适应前照灯系统还可以根据车速调整光束的宽度和角度，确保可见范围和照明效果的最佳匹配。

二、优势

1. 提高驾驶安全性：自适应前照灯系统能够根据不同的道路状况和车辆行驶速度自动调整灯光，为驾驶者提供最佳的照明效果。在夜间行驶中，良好的照明条件可以提高驾驶者对前方障碍物的识别和反应速度，减少事故的发生。

2. 减少对其他驾驶者的干扰：自适应前照灯系统能够通过切换近光灯和远光灯模式来避免对其他驾驶者产生干扰。在有车流的道路上，使用近光灯可以有效减少对面车辆的眩光，提高交通的安全性。

3. 增强驾驶者舒适性：自适应前照灯系统可以根据车速和环境变化来自动调整光束的宽度和角度，确保驾驶者的视野始终保持最佳状态。这不仅提高了驾驶者的舒适性，也减轻了驾驶疲劳，提高了行车体验。

4. 节能环保：自适应前照灯系统采用LED灯作为光源，与传统的卤素灯相比，LED灯具有更高的光效和更长的使用寿命。LED灯的节能和环保特性可以减少车辆能耗和二氧化碳排放。

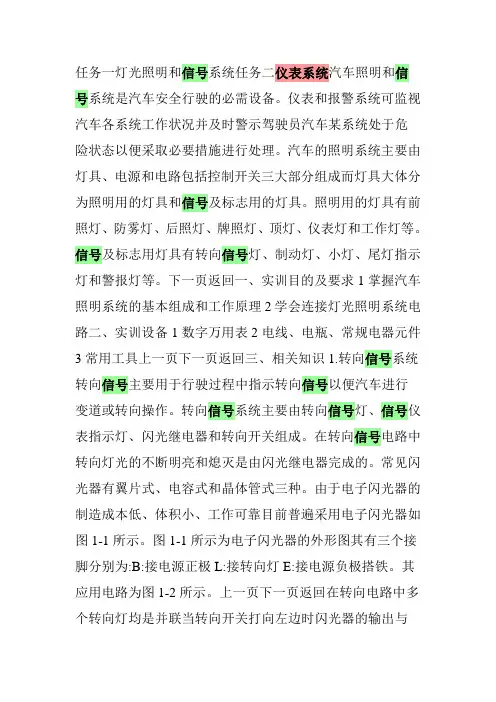

任务一灯光照明和信号系统任务二仪表系统汽车照明和信号系统是汽车安全行驶的必需设备。仪表和报警系统可监视汽车各系统工作状况并及时警示驾驶员汽车某系统处于危险状态以便采取必要措施进行处理。汽车的照明系统主要由灯具、电源和电路包括控制开关三大部分组成而灯具大体分为照明用的灯具和信号及标志用的灯具。照明用的灯具有前照灯、防雾灯、后照灯、牌照灯、顶灯、仪表灯和工作灯等。信号及标志用灯具有转向信号灯、制动灯、小灯、尾灯指示灯和警报灯等。下一页返回一、实训目的及要求1掌握汽车照明系统的基本组成和工作原理2学会连接灯光照明系统电路二、实训设备1数字万用表2电线、电瓶、常规电器元件3常用工具上一页下一页返回三、相关知识1.转向信号系统转向信号主要用于行驶过程中指示转向信号以便汽车进行变道或转向操作。转向信号系统主要由转向信号灯、信号仪表指示灯、闪光继电器和转向开关组成。在转向信号电路中转向灯光的不断明亮和熄灭是由闪光继电器完成的。常见闪光器有翼片式、电容式和晶体管式三种。由于电子闪光器的制造成本低、体积小、工作可靠目前普遍采用电子闪光器如图1-1所示。图1-1所示为电子闪光器的外形图其有三个接脚分别为:B:接电源正极L:接转向灯E:接电源负极搭铁。其应用电路为图1-2所示。上一页下一页返回在转向电路中多个转向灯均是并联当转向开关打向左边时闪光器的输出与左边的灯泡接通由于闪光器的间歇通断电就造成灯光的闪烁形成加强警告效果。当开关打在中间时由于没有与灯泡接通所以整个电路处于关闭状态转向灯都不亮闪光器在使用中应该注意与灯泡的功率相配合即必须按规定的灯泡功率选用灯泡以免闪光器过载烧毁图1-3为在转向电路上添加了报警灯电路。当汽车需要报警或起警示作用时按下报警灯开关则所有的转向灯同时开始闪烁。报警灯开关没有按下时电路起正常的转向功能。图1-4为实车所用的转向报警灯组合开关电路图图中转向灯和报警灯功能均是用组合开关来实现的。上一页下一页返回2.前照灯前照灯是汽车夜间行驶时照明道路以及停车时显示车位的装置小灯。前照灯有远光灯和近光灯之分根据前照灯的封闭条件可分全封闭式和半封闭式两种。全封闭的前照灯为真空灯即前照灯玻璃壳经真空处理远光灯丝与近光灯丝均装置在真空内。由于灯丝产生光源直接经反射镜反射到路面光线较明亮一旦灯丝烧毁要更换前照灯总成才能恢复照明。半封闭大灯是可以更换灯泡来维修的所以使用半封闭式前照灯成本低。前照灯的灯泡种类很多功率也不相同所以灯光的亮度也不同。一般前照灯远光灯的功率在50-60W 特殊的前照灯可达100W上一页下一页返回100 W的功率12V的电压又是两个大灯并联一起点亮所以通过大灯开关的电流就可达到16 A。开关会因通过的电流过大而烧毁因此需应用继电器。继电器是利用小电流控制大电流。图1-5所示为通用型5脚继电器12 V 20/30 A。其内部电路如图1-6所示。继电器的基本原理是:如图1-6b所示当在85-86两端加上12V电压时其内部的线圈产生磁力吸引触点动作使原本闭合的触点30-87 a断开使原本断开的触点30-87导通当加在85-86间的电压消失时触点又恢复以前的状态触点30-87a导通触点30-87断开。在图1-6a的引脚示意图中85-86是一对平行的引脚即平行的一对引脚是线圈30-87是一对垂直的常开触点30-87a是一对垂直的常闭触点。上一页下一页返回图1-7是大灯的控制电路图。此处大灯灯泡是双灯丝型的即一个玻璃罩内有两个灯丝一个远光、一个近光其共用一个负极共有3个引脚。图1-8为其实物图。3.喇叭喇叭属于汽车信号系统就是通过汽车的声响告知其他车辆和行人应引起注意。这个系统是行车安全的保障。图1-9为电喇叭的实物图由于喇叭电流较大20A为了保护喇叭开关电路中加入了喇叭继电器图1-10为喇叭继电器实物图和电路原理图。图1-11为喇叭控制电路图。当按钮开关接通时B与S间的线圈通电产生磁力吸引触点闭合电流通过B进入经过触点从H输出再进入喇叭内部使喇叭发出声响。上一页下一页返回4.组合开关在车上灯光、喇叭、雨刮等诸多东西的控制都是通过组合开关来实现的。图1-12为一种常用的组合开关实物图。图1-12中左边的操作杆是控制灯光的向前拨是右转向向后拨是左转向向上是超车灯向下是从近光灯变成远光灯顶端的旋钮向前转动一格是示宽灯再继续向前转动一格是大灯。其控制电路原理图如图1-13所示。在组合开关中:喇叭开关控制喇叭继电器线圈的搭铁端。当其按下时继电器触点接通喇叭通电发出声响。转向灯由转向开关控制。当开关处于中间位置时没有接通任何电路转向灯不亮当警示开关接通时两边的转向灯同时闪烁。上一页下一页返回小灯开关处于旋钮开关的第二和第三挡其控制小灯继电器线圈的搭铁端。大灯开关处于旋钮开关的第三挡当其接通时电源经过变光开关总会触发远近光中的一个继电器使之点亮远光灯或近光灯改变变光开关可以使大灯在远光和近光之间进行转换会车开关不受旋钮开关限制只要车钥匙打开就能起作用。当其接通时电源直接通过开关控制远光继电器使之接通点亮远光灯。上一页下一页返回四、实训内容1.转向电路实施按照前述转向和警示灯原理把图1-14各个元器件用线连接起来。2.大灯电路实施大灯包括近光灯和远光灯远光灯同时还具有会车灯的作用。实现的电路有控制电源和控制搭铁等多种方法。按照你的理解正确连接图1-15各个部件使之达到应用要求。3.喇叭电路实施根据前述原理连接图1-16各个部件使之达到使用要求。上一页下一页返回4.组合开关电路实施组合开关电路的实现有多种方式根据你自己的理解把图1-17各个部件合理的连接起来使其完成基本功能。注意事项:1学生应该在理解的基础上完成接线工作尽量不要生搬硬套。2指导教师检查完学生的接线正确后方可进行实物接线教师检查无误后方可通电测试。3在通电前教师应该向学生讲解线路短路后的应急处理措施以免发生电路短路后学生惊慌失措手忙脚乱的情况。上一页下一页返回五、实训考核1.考核要求1会按照要求步骤检测各个部件2操作规范不对设备造成损坏3认真完成要求的实验正确填写表格2.考评标准见附表考评标准1上一页返回一、实训目的及要求1认识各种仪表并了解其作用2了解电流表、电压表、机油压力表、水温表和燃油表等仪表的工作原理3掌握汽车电子仪表的工作原理和构成4掌握各仪表的检测维修方法。下一页返回二、实训设备1仪表若干2数字万用表3常用工具上一页下一页返回三、相关知识一仪表系统的整体认识汽车仪表是用来指示汽车运行以及发动机运转的状况。汽车一般采用组合仪表组合仪表内主要包括:燃油表、水温表、发动机转速表及车速里程表等不同车型有所不同。图1-18所示为上海帕萨特B5轿车用仪表。二仪表面板介绍1.机油指示灯用来显示发动机内机油的压力状况。打开钥匙开关车辆开始自检时指示灯点亮启动后熄灭。发动机运行时指示灯常亮说明发动机机油压力低于规定标准需要维修。上一页下一页返回2. ABS指示灯用来显示ABS工作状况。当打开钥匙开关车辆自检时ABS灯会点亮数秒随后熄灭。如果未闪亮或者启动后仍不熄灭表明ABS出现故障。3.蓄电池指示灯用来显示电瓶使用状态。打开钥匙开关车辆开始自检时该指示灯点亮。启动后自动熄灭。如果启动后电瓶指示灯常亮说明该电瓶或允电系统出现了问题需要检修。4.油量指示灯用来显示车辆内储油量的多少。当钥匙开关打开该指示灯点亮则说明车内油量已不足。上一页下一页返回5.车门指示灯用来显示车辆各车门状况。任意车门未关上或者未关好该指示灯都会点亮相应的车门指示灯提示车主车门未关好当车门关闭或关好时相应车门指示灯熄灭。6.手刹指示灯用来显示车辆手刹的状态平时为熄灭状态。当手刹被拉起后该指示灯自动点亮。手刹被放下时该指示灯自动熄灭。有的车型在行驶中未放下手刹会伴随有警告音。7.发动机故障指示灯用来显示车辆发动机的工作状况。当打开钥匙开关车辆自检时该指示灯点亮后会自动熄灭如常亮则说明车辆的发动机系统出现了故障需要维修。上一页下一页返回8.转向指示灯用来显示车辆转向灯所在的位置。通常为熄灭状态。当车主点亮转向灯时该指示灯会同时点亮相应方向的转向指示灯转向灯熄灭后该指示灯自动熄灭。9.远光指示灯用来显示车辆远光灯的状态。通常的情况下该指示灯为熄灭状态。当车主点亮远光灯时该指示灯会同时点亮以提示车主车辆的远光灯处于开启状态。10.安全带指示灯用来显示安全带是否处于锁止状态。当该灯点亮时说明安全带没有及时地扣紧。有些车型会有相应的提示音。当安全带被及时扣紧后该指示灯自动熄灭。上一页下一页返回三电路原理图1-19和图1-20为丰田车用仪表盘的接线图。1.燃油表用于指示汽车油箱中的存油量。电路由燃油表和传感器组成。传感器位于油箱中。如图1-21所示当油箱无油时线圈2被短路。线圈1中的电流达到最大产生的电磁吸力最强吸引转子3使指针指向“0”的位置。当油箱中的燃油增加时可变电阻5的阻值变大使线圈2中的电流增加而线圈1中的电流减小在线圈1和线圈2的合成磁场作用下转子带动指针向右偏转指针指向高刻上一页下一页返回度位置。当油箱装满油时线圈2的电磁力最大指针指向“1”的位置当油箱中油为半箱时指针指向“1/2”的位置。图1-22为油泵实物图图中有浮子和油量报警传感器等。浮子用于检测油量的多少油量报警传感器用于油箱油量低于一定值时发出报警信号。2.油量传感器检测如图1-23所示连接万用表检测1-2接脚间的电阻用手改变浮子的高度如图1-23所示位置记录下各个位置的电阻值应符合表1-1要求。上一页下一页返回3.燃油报警当油箱中的油平面下降到一定程度时仪表上的油位报警灯就会点亮发出需要加油的警告。其基本原理是在油泵组件上安装一个油位报警传感器如图1-24所示当传感器放入水中或油中时报警器内部的触点断开电瓶的电就不能到达报警灯泡当把传感器从水中或油中拿出时传感器内部的触点就会接通灯泡就会点亮如图1-25所示。也可用万用表的电阻挡检测传感器是否通断。当传感器浸泡在水中或油中时检测其两根连线应该断路当传感器暴露在空气中时应该接通。上一页下一页返回4.水温表用于指示发动机冷却液工作温度。由水温表和传感器两部分组成。水温表有电热式和电磁式两种。现在广泛应用的是电磁式电热式已基本淘汰。传感器有电热式和热敏电阻式两种。现在广泛应用的是热敏电阻式电热式已基本淘汰。图1-26为电磁式水温表的工作原理图。其基本原理同燃油表。水温变化引起水温传感器的阻值变化进而引起线圈L2的电流和线圈L1的电流变化从而引起指针的偏转。图1-27所示为热敏式水温传感器的实物图。上一页下一页返回水温表检测:按照图1-28所示在水温表的TU接线柱上接上一个3. 4 W的灯泡E接地IG接电源正极。此时灯泡应该点亮而且水温表的指针应该有所偏转。如无偏转则水温表有故障。如图1-29所示在仪表总成背面的水温表接线柱IG E TU之间用万用表检测电阻相互之间应该导通如不符合则水温表有故障。5.水温传感器图1-30为检测水温传感器示意图。用万用表电阻挡检测水温传感器的电阻其阻值和温度之间的关系应符合表1-2所示。上一页下一页返回6.机油报警如图1-31所示当发动机没有发动时机油没有压力机油感应塞内部的触点接通机油报警灯电路接通报警灯点亮。当发动机正常运转高压机油进入机油感应塞内部时迫使弯管伸直则其内部的触点断开机油报警灯电路断路报警灯熄灭。当发动机在运行过程中报警灯点亮时就表示出现故障了需要立即停机检修。图1-32为机油感应塞实物图。上一页下一页返回图1-33为机油感应塞检测电路。用万用表的电阻挡检测机油感应塞的接线柱与外壳之间的电阻。当没有机油压力时触点应该接通万用表检测电阻应该很小当发动机正常运转有机油压力时触点应该断开万用表检测应该断路。7.挡位显示图1-34为与自动变速器配套使用的仪表盘其上有挡位显示功能。其中P为驻车挡R为倒挡N为空挡D为前进挡2为前进2挡L为前进1挡。图1-35为挡位显示电路图。当挡位选择开关拨在P挡位时电源通过保险丝一进入挡位选择开关的1脚一到达P脚一从选择开关的7脚出来一进入仪表盘一通过P灯泡一接地。结果就在仪表盘上显示P挡的指示灯点亮。当变换变速杆时相应的仪表挡位指示灯就点亮告诉司机当时的挡位。上一页下一页返回8.制动液液面报警如图1-36所示制动液液面传感器放置在制动液罐内浮子4会随着制动液液面的高低变化而上下变化浮子上有一个永久磁铁3当液面下降到最低限度时磁铁3会把传感器内部的舌簧管2吸合于是电路接通报警灯就会点亮当液面处于正常高度时舌簧管没有磁铁的吸引处于断开的状态电路没有接通报警灯不亮。图1-37为制动液液面报警电路。上一页下一页返回四、实训内容1.油量传感器检测参照图1 -23所示用万用表的电阻挡检测油量传感器浮子的高度变化与电阻值的关系。把测得的数据填入表1-3。2.液面报警

汽车灯光系统工作原理主要是通过光源、导光装置、反射装置和调节装置等组成，其工作过程如下：

1. 光源：汽车灯光系统中最关键的部分是光源，它能够产生光线，为汽车提供照明。汽车常用的光源是卤素灯和氙气灯。这些光源通过电子变压器将电源的电压提升到适合光源工作的电压，以驱动光源发光。

2. 导光装置：导光装置包括反光镜和灯碗，它们将光源发出的光线引导向前方。反光镜可以将光线反射向前方，增强行车安全性。灯碗则可以聚集光线，使其集中射向前方。

3. 反射装置：反射装置通常在夜间照明时使用。它可以将部分光线反射到驾驶员前方，使其能够看清前方道路，提高行车安全性。

4. 调节装置：调节装置用于调节光线的强弱和照射角度。驾驶员可以通过调节灯光照射角度和强弱来适应不同的道路和天气条件，提高行车安全性。

当汽车开启灯光时，光源开始发光，并通过导光装置将光线引导向前方。光线经过反射装置和调节装置后，照射到驾驶员前方道路上。同时，灯光调节装置可以根据不同的道路和天气条件自动调节光线的强弱和照射角度，以提高行车安全性。

在夜间行驶时，汽车灯光系统的作用非常重要。它不仅能够提供照明，使驾驶员能够看清前方道路，还能够提醒其他车辆和行人注意本车。因此，一个良好的汽车灯光系统对于行车安全至关重要。

总的来说，汽车灯光系统通过光源、导光装置、反射装置和调节装置等组成部分，将光线引导、反射和调节，使驾驶员能够看清前方道路，提高行车安全性。同时，汽车灯光系统还具有自动调节功能，可以根据不同的道路和天气条件自动调节光线的强弱和照射角度。

汽车前大灯的工作原理与结构

汽车前大灯作为重要的照明装置，在行车安全中扮演着至关重要的角色。本文将介绍汽车前大灯的工作原理与结构，以便更好地理解其功能与作用。

一、工作原理

汽车前大灯的工作原理主要涉及到电路、光学和照明原理。

1. 电路原理

汽车前大灯的电路由开关、电缆和灯泡等组成。当车主操作开关后，电流从车辆电池流经电缆到达灯泡，从而点亮前大灯。

2. 光学原理

光学原理是汽车前大灯能够产生光线的基础。灯泡的内部由灯丝、气体和浸润剂构成。当电流通过灯丝时，灯丝受热变亮，并激发气体中的原子。受激发的原子在能级跃迁时辐射出光子，产生可见光。

3. 照明原理

汽车前大灯产生的光线经过灯泡内部的反射器反射，然后通过灯罩散射出去。反射器的设计和材质使得光线能够更好地集中并投射在道路上，提供更好的照明效果。

二、结构

汽车前大灯的结构通常包括灯泡、反射器、灯罩和调节装置等。 1. 灯泡

灯泡是产生光线的核心部件，通常由灯丝、气体和浸润剂组成。灯泡的材质和设计直接关系到光线的亮度和稳定性。

2. 反射器

反射器位于灯泡后方，是将灯泡产生的光线进行反射和集中的部件。反射器的形状和材质对光线的投射效果有着重要影响，一般采用镜面反射技术来提高光线的聚焦度和照明范围。

3. 灯罩

灯罩位于反射器的前方，主要用于散射、遮光和保护灯泡，同时也可以起到美观的作用。灯罩的材质通常采用坚固的塑料或玻璃，以保证灯泡的正常工作并提供良好的光线散射效果。

4. 调节装置

调节装置主要包括水平调节装置和垂直调节装置。这些装置可以通过手动或电动方式进行调整，以便使灯光的照射方向适应不同的道路和驾驶条件。

总结：

汽车前大灯的工作原理和结构为我们解释了它在照明方面的重要性。电路、光学和照明原理相结合，使汽车前大灯能够产生光线并在道路上提供良好的照明效果。灯泡、反射器、灯罩和调节装置等组成的结构则保证了大灯的稳定性、聚焦度和可调性。了解汽车前大灯的工作原理与结构有助于我们对汽车照明系统的理解和车辆安全的提升。
