汽车灯光系统故障的检修技巧
晓 青 （湖北十堰市张湾邮局ｌＯ７４￣箱，４４２００１）
中图分类号：Ｕ４６３．６５１ 文献标识码：Ｂ 文章编号：１００３—８６３９（２００８）１０—００４６—０２
１ 汽车前照灯的故障检修方法 当发现灯光暗淡而供给前照灯的电源电压又正 常时，应检查反光镜。若有损坏，应更换。若有尘 污，应清洁。对于尘土，可用压缩空气吹净后即可 装回；对于脏污，应对不同材料的反光镜采取不同 的清洁方法。如是镀银或铝的反光镜，可用清洁棉 纱沾热水（水要无酸、碱、汽油、机油等杂质）进 行清洗，清洗干净后，将镜面向下晾干，而后装 复。如是镀镍或镀铬的反光镜，可用清洁棉纱沾酒 精，由反光镜的内部向外，成螺旋形轻轻地仔细擦 拭，擦净晾干后即可装复。 检查灯玻璃和反光镜之间的衬垫是否完好，如 密封不良，会使尘埃和潮气侵入，使反光镜锈蚀， 故应更换。若灯玻璃破碎，应及时更换。检查灯座 和灯泡的接触是否良好。若灯座接触点的弹簧因使 用日久而失去弹性，使灯光不亮，此时应更换弹簧 甚至灯座总成。 前照灯不亮，如果喇叭能响，仅除前照灯外其 它车灯都能正常发亮，说明故障可能是前照灯电路 断路、接线柱松脱、灯丝脱落等。应用导线短接法 查出断路部位，并予以重接或更换。 调准光束，可以充分发挥前照灯的性能，得到 最好的照明效果，因此需要对车辆，尤其是经常在 夜间行驶的车辆的前照灯照射位置进行检查和调 整，以保证行车安全，防止事故发生。
２灯光故障检查步骤 ２．１ 检查熔断器 汽车上大都设有熔断丝盒。检查中，不仅要 查看熔断丝是否被熔断，还要查出被熔断的原 因 如果某灯熔断器频繁熔断或一开灯便熔断熔 断器，多为该灯线路有短路之处。检查时，拆下 该灯上的连接，用导线一端接熔断器盒，另一端 接该灯火线试验。如果灯光亮度正常，熔断器完 好；表明熔断器至该灯间的连接导线有短路之 处。如果熔断器正常且也有正常电压，则进行下 一步检查。 收稿日期：２００８—０６—１０ 碗《汽车电器》２ｏｏ８年第１０期 ２．２检查灯泡 灯泡灯丝是否烧断，通常目视检查即可确认。 如果灯泡发黑或灯丝烧断，均应换装新灯泡。如果 灯泡灯丝频繁烧断，多为发电机调节器损坏，输出 电压过高所致。对此，可用电压表检查。如果发电 机输出电压过高，即表明调节器损坏。 ２．３检查搭铁 如果熔断器和灯泡均正常，灯泡火线又有正常 电压，应检查搭铁线是否断路或接触不良。将导线 一端接灯泡的搭铁端，另一端接车架或蓄电池负极 试验。如果灯光亮度正常，即可判定为搭铁不良。 同时，还应检查灯座是否氧化锈蚀，接触不良。这 一点，应特别注意。 ２．４检查线路 汽车灯光系统通常都设有控制装置，如汽车 灯光系统中的灯光继电器和变光开关。因此，检 查时 如果前照灯远近光均不亮，还应检查变光 开关插座是否松脱，灯光继电器是否能导通灯光 电路。如果目视检查不能确认，可用导线短接的 方法来判定故障部位，即用导线将灯光继电器的 白色线接柱与蓝色线接柱短接试验。如果有响声， 说明，ｔＯ－光继电器正常，故障多半出在变光开关或 车灯开关上。
龙源期刊网

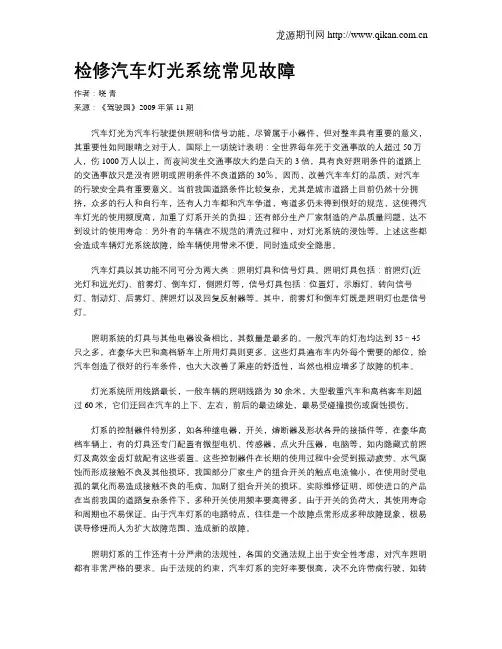

检修汽车灯光系统常见故障
作者：晓 青
来源：《驾驶园》2009年第11期
汽车灯光为汽车行驶提供照明和信号功能，尽管属于小器件，但对整车具有重要的意义，其重要性如同眼睛之对于人。国际上一项统计表明：全世界每年死于交通事故的人超过50万人，伤1000万人以上，而夜间发生交通事故大约是白天的3倍，具有良好照明条件的道路上的交通事故只是没有照明或照明条件不良道路的30％。因而，改善汽车车灯的品质，对汽车的行驶安全具有重要意义。当前我国道路条件比较复杂，尤其是城市道路上目前仍然十分拥挤，众多的行人和自行车，还有人力车都和汽车争道，弯道多仍未得到很好的规范，这使得汽车灯光的使用频度高，加重了灯系开关的负担；还有部分生产厂家制造的产品质量问题，达不到设计的使用寿命：另外有的车辆在不规范的清洗过程中，对灯光系统的浸蚀等。上述这些都会造成车辆灯光系统故障，给车辆使用带来不便，同时造成安全隐患。
汽车灯具以其功能不同可分为两大类：照明灯具和信号灯具。照明灯具包括：前照灯(近光灯和远光灯)、前雾灯、倒车灯，侧照灯等，信号灯具包括：位置灯，示廓灯、转向信号灯、制动灯、后雾灯、牌照灯以及回复反射器等。其中，前雾灯和倒车灯既是照明灯也是信号灯。
照明系统的灯具与其他电器设备相比，其数量是最多的。一般汽车的灯泡均达到35－45只之多，在豪华大巴和高档轿车上所用灯具则更多。这些灯具遍布车内外每个需要的部位，给汽车创造了很好的行车条件，也大大改善了乘座的舒适性，当然也相应增多了故障的机率。
灯光系统所用线路最长，一般车辆的照明线路为30余米，大型载重汽车和高档客车则超过60米，它们迂回在汽车的上下、左右，前后的最边缘处，最易受碰撞损伤或腐蚀损伤。
灯系的控制器件特别多，如各种继电器，开关，熔断器及形状各异的接插件等，在豪华高档车辆上，有的灯具还专门配置有微型电机、传感器，点火升压器，电脑等，如内隐藏式前照灯及高效金卤灯就配有这些装置。这些控制器件在长期的使用过程中会受到振动疲劳、水气腐蚀而形成接触不良及其他损坏。我国部分厂家生产的组合开关的触点电流偏小，在使用时受电孤的氧化而易造成接触不良的毛病，加剧了组合开关的损坏。实际维修证明，即使进口的产品在当前我国的道路复杂条件下，多种开关使用频率要高得多，由于开关的负荷大，其使用寿命和周期也不易保证。由于汽车灯系的电路特点，往往是一个故障点常形成多种故障现象，极易误导修理而人为扩大故障范围，造成新的故障。
汽车灯光系统的组成
汽车灯光系统是汽车的重要组成部分之一，它由多个部件组成，包括前大灯、尾灯、刹车灯、转向灯、雾灯、倒车灯等。这些灯光系统的组成部件不仅能够提高汽车的安全性能，还能够提高驾驶者的驾驶体验。
前大灯是汽车灯光系统中最重要的部件之一，它能够提供足够的照明，使驾驶者在夜间或恶劣天气条件下能够清晰地看到前方道路的情况。现代汽车的前大灯通常采用氙气灯或LED灯，这些灯具有高亮度、低能耗、长寿命等优点。
尾灯是汽车灯光系统中另一个重要的部件，它能够提高汽车的可见性，使后方的车辆和行人能够清晰地看到汽车的位置和行驶方向。现代汽车的尾灯通常采用LED灯，这些灯具有高亮度、低能耗、长寿命等优点。
刹车灯是汽车灯光系统中的一个重要部件，它能够提醒后方的车辆和行人，驾驶者正在刹车减速。现代汽车的刹车灯通常采用LED灯，这些灯具有高亮度、低能耗、长寿命等优点。
转向灯是汽车灯光系统中的一个重要部件，它能够提醒其他车辆和行人，驾驶者正在转弯或变道。现代汽车的转向灯通常采用LED灯，这些灯具有高亮度、低能耗、长寿命等优点。
雾灯是汽车灯光系统中的一个重要部件，它能够提高汽车在雾天或雨天的行驶安全性能。现代汽车的雾灯通常采用氙气灯或LED灯，这些灯具有高亮度、低能耗、长寿命等优点。
倒车灯是汽车灯光系统中的一个重要部件，它能够提高汽车在倒车时的可见性，减少事故的发生。现代汽车的倒车灯通常采用LED灯，这些灯具有高亮度、低能耗、长寿命等优点。
汽车灯光系统的组成部件是多种多样的，每个部件都有其独特的功能和作用。这些部件的优化和升级，不仅能够提高汽车的安全性能，还能够提高驾驶者的驾驶体验。因此，我们应该重视汽车灯光系统的维护和保养，确保其正常运行，为我们的行车安全保驾护航。

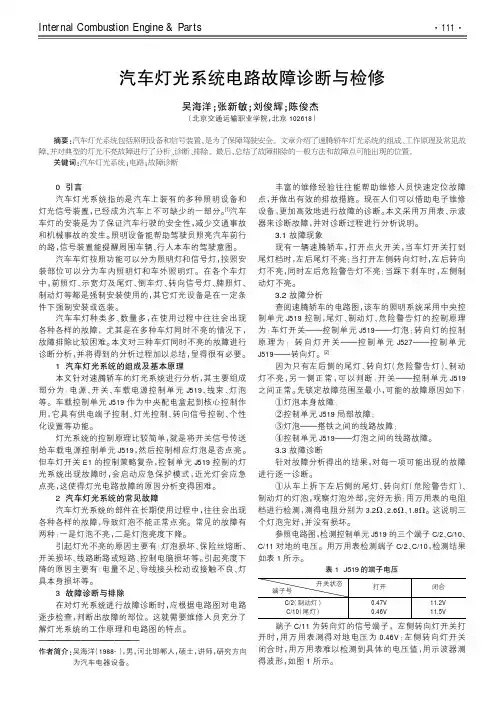

InternalCombustionEngine&Parts
0引言汽车灯光系统指的是汽车上装有的多种照明设备和灯光信号装置，已经成为汽车上不可缺少的一部分。[1]汽车车灯的安装是为了保证汽车行驶的安全性，减少交通事故和机械事故的发生。照明设备能帮助驾驶员照亮汽车前行的路，信号装置能提醒周围车辆、行人本车的驾驶意图。汽车车灯按照功能可以分为照明灯和信号灯，按照安装部位可以分为车内照明灯和车外照明灯。在各个车灯中，前照灯、示宽灯及尾灯、倒车灯、转向信号灯、牌照灯、制动灯等都是强制安装使用的，其它灯光设备是在一定条件下强制安装或选装。汽车车灯种类多、数量多，在使用过程中往往会出现各种各样的故障，尤其是在多种车灯同时不亮的情况下，故障排除比较困难。本文对三种车灯同时不亮的故障进行诊断分析，并将得到的分析过程加以总结，显得很有必要。1汽车灯光系统的组成及基本原理本文针对速腾轿车的灯光系统进行分析，其主要组成部分为：电源、开关、车载电源控制单元J519、线束、灯泡等。车载控制单元J519作为中央配电盒起到核心控制作用，它具有供电端子控制、灯光控制、转向信号控制、个性化设置等功能。灯光系统的控制原理比较简单，就是将开关信号传送给车载电源控制单元J519，然后控制相应灯泡是否点亮。但车灯开关E1的控制策略复杂，控制单元J519控制的灯光系统出现故障时，会启动应急保护模式，近光灯会应急点亮，这使得灯光电路故障的原因分析变得困难。2汽车灯光系统的常见故障汽车灯光系统的部件在长期使用过程中，往往会出现各种各样的故障，导致灯泡不能正常点亮。常见的故障有两种：一是灯泡不亮，二是灯泡亮度下降。引起灯光不亮的原因主要有：灯泡损坏、保险丝熔断、开关损坏、线路断路或短路、控制电脑损坏等。引起亮度下降的原因主要有：电量不足、导线接头松动或接触不良、灯具本身损坏等。3故障诊断与排除在对灯光系统进行故障诊断时，应根据电路图对电路逐步检查，判断出故障的部位。这就需要维修人员充分了解灯光系统的工作原理和电路图的特点。丰富的维修经验往往能帮助维修人员快速定位故障点，并做出有效的排故措施。现在人们可以借助电子维修设备，更加高效地进行故障的诊断。本文采用万用表、示波器来诊断故障，并对诊断过程进行分析说明。3.1故障现象现有一辆速腾轿车，打开点火开关，当车灯开关打到尾灯档时，左后尾灯不亮；当打开左侧转向灯时，左后转向灯不亮，同时左后危险警告灯不亮；当踩下刹车时，左侧制动灯不亮。3.2故障分析查阅速腾轿车的电路图，该车的照明系统采用中央控制单元J519控制，尾灯、制动灯、危险警告灯的控制原理为：车灯开关———控制单元J519———灯泡；转向灯的控制原理为：转向灯开关———控制单元J527———控制单元J519———转向灯。[2]因为只有左后侧的尾灯、转向灯（危险警告灯）、制动灯不亮，另一侧正常，可以判断：开关———控制单元J519之间正常。先锁定故障范围至最小，可能的故障原因如下：淤灯泡本身故障；于控制单元J519局部故障；盂灯泡———搭铁之间的线路故障；榆控制单元J519———灯泡之间的线路故障。3.3故障诊断针对故障分析得出的结果，对每一项可能出现的故障进行逐一诊断。淤从车上拆下左后侧的尾灯、转向灯（危险警告灯）、制动灯的灯泡，观察灯泡外部，完好无损；用万用表的电阻档进行检测，测得电阻分别为3.2赘、2.6赘、1.8赘。这说明三个灯泡完好，并没有损坏。参照电路图，检测控制单元J519的三个端子C/2、C/10、C/11对地的电压。用万用表检测端子C/2、C/10，检测结果如表1所示。表1J519的端子电压打开闭合C/2（制动灯）C/10（尾灯）0.47V0.46V11.2V11.5V端子号开关状态端子C/11为转向灯的信号端子，左侧转向灯开关打开时，用万用表测得对地电压为0.46V；左侧转向灯开关闭合时，用万用表难以检测到具体的电压值，用示波器测得波形，如图1所示。要要要要要要要要要要要要要要要要要要要要要要要作者简介院吴海洋（1988-），男，河北邯郸人，硕士，讲师，研究方向为汽车电器设备。汽车灯光系统电路故障诊断与检修吴海洋曰张新敏曰刘俊辉曰陈俊杰（北京交通运输职业学院，北京102618）摘要院汽车灯光系统包括照明设备和信号装置袁是为了保障驾驶安全遥文章介绍了速腾轿车灯光系统的组成尧工作原理及常见故障袁并对典型的灯光不亮故障进行了分析尧诊断尧排除遥最后袁总结了故障排除的一般方法和故障点可能出现的位置遥关键词院汽车灯光系统曰电路曰故障诊断·111·内燃机与配件
