发电机励磁系统工作原理

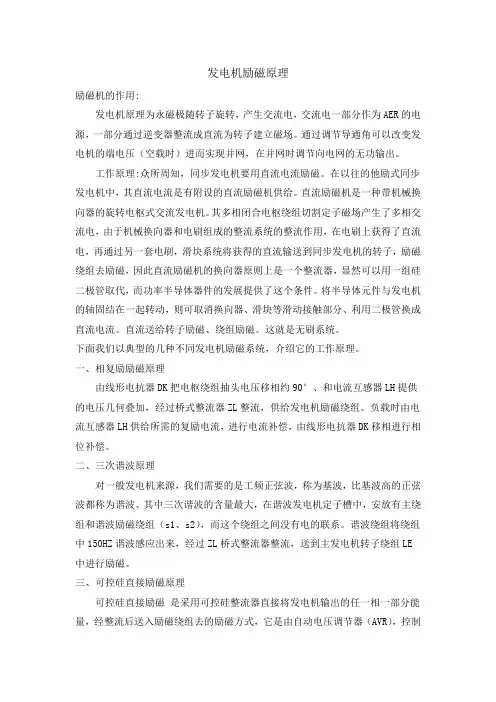

发电机励磁原理

励磁机的作用:

发电机原理为永磁极随转子旋转，产生交流电，交流电一部分作为AER的电

源，一部分通过逆变器整流成直流为转子建立磁场。通过调节导通角可以改变发

电机的端电压（空载时）进而实现并网，在并网时调节向电网的无功输出。

工作原理:众所周知，同步发电机要用直流电流励磁。在以往的他励式同步

发电机中，其直流电流是有附设的直流励磁机供给。直流励磁机是一种带机械换

向器的旋转电枢式交流发电机。其多相闭合电枢绕组切割定子磁场产生了多相交

流电，由于机械换向器和电刷组成的整流系统的整流作用，在电刷上获得了直流

电，再通过另一套电刷，滑块系统将获得的直流输送到同步发电机的转子，励磁

绕组去励磁，因此直流励磁机的换向器原则上是一个整流器，显然可以用一组硅

二极管取代，而功率半导体器件的发展提供了这个条件。将半导体元件与发电机

的轴固结在一起转动，则可取消换向器、滑块等滑动接触部分、利用二极管换成

直流电流。直流送给转子励磁、绕组励磁。这就是无刷系统。

下面我们以典型的几种不同发电机励磁系统，介绍它的工作原理。

一、相复励励磁原理

由线形电抗器DK把电枢绕组抽头电压移相约90°、和电流互感器LH提供

的电压几何叠加，经过桥式整流器ZL整流，供给发电机励磁绕组。负载时由电

流互感器LH供给所需的复励电流，进行电流补偿，由线形电抗器DK移相进行相

位补偿。

二、三次谐波原理

对一般发电机来源，我们需要的是工频正弦波，称为基波，比基波高的正弦

波都称为谐波、其中三次谐波的含量最大，在谐波发电机定子槽中，安放有主绕

组和谐波励磁绕组（s1、s2），而这个绕组之间没有电的联系。谐波绕组将绕组

中150HZ谐波感应出来，经过ZL桥式整流器整流，送到主发电机转子绕组LE

中进行励磁。

三、可控硅直接励磁原理

可控硅直接励磁是采用可控硅整流器直接将发电机输出的任一相一部分能

量，经整流后送入励磁绕组去的励磁方式，它是由自动电压调节器（AVR），控制可控硅的导通角来调节励磁电流大小而维持发电机端电压的稳定。

.发电机的励磁方法及工作原理

同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。

一、发电机获得励磁电流的几种方式

1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。

2、交流励磁机供电的励磁方式 代大容量发电机有的采用交流励磁机提供励磁电流。交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。为了提高励磁调节速度，交流励磁机通常采用100——200HZ的中频发电机，而交流副励磁机则采用400——500HZ的中频发电机。这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触部件，具有工作可靠，结构简单，制造工艺方便等优点。缺点是噪音较大，交流电势的谐波分量也较大。

3、无励磁机的励磁方式：

在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。自励式静止励磁可分为自并励和自复励两种方式。自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点。自复励磁方式除没有整流变压外，还设有串联在发电机定子回路的大功率电流互感器。这种互感器的作用是在发生短路时，给发电机提供较大的励磁电流，以弥补整流变压器输出的不足。这种励磁方式具有两种励磁电源，通过整流变压器获得的电压电源和通过串联变压器获得的电流源。

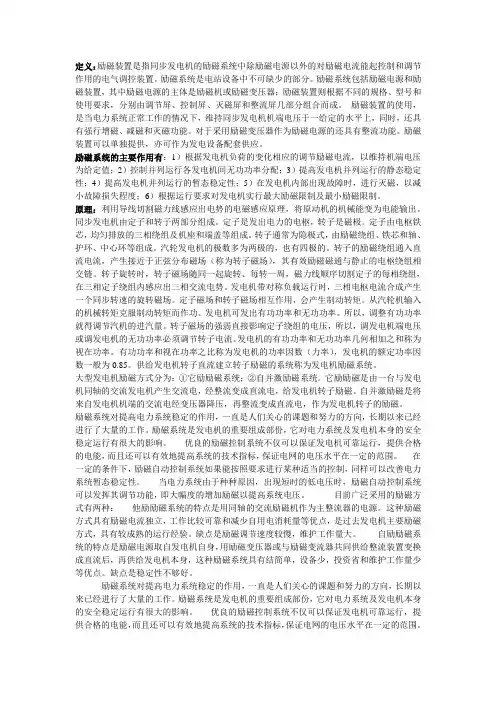

定义：励磁装置是指同步发电机的励磁系统中除励磁电源以外的对励磁电流能起控制和调节作用的电气调控装置。励磁系统是电站设备中不可缺少的部分。励磁系统包括励磁电源和励磁装置，其中励磁电源的主体是励磁机或励磁变压器；励磁装置则根据不同的规格、型号和使用要求，分别由调节屏、控制屏、灭磁屏和整流屏几部分组合而成。 励磁装置的使用，是当电力系统正常工作的情况下，维持同步发电机机端电压于一给定的水平上，同时，还具有强行增磁、减磁和灭磁功能。对于采用励磁变压器作为励磁电源的还具有整流功能。励磁装置可以单独提供，亦可作为发电设备配套供应。

励磁系统的主要作用有：1）根据发电机负荷的变化相应的调节励磁电流，以维持机端电压为给定值；2）控制并列运行各发电机间无功功率分配；3）提高发电机并列运行的静态稳定性；4）提高发电机并列运行的暂态稳定性；5）在发电机内部出现故障时，进行灭磁，以减小故障损失程度；6）根据运行要求对发电机实行最大励磁限制及最小励磁限制。

原理：利用导线切割磁力线感应出电势的电磁感应原理，将原动机的机械能变为电能输出。同步发电机由定子和转子两部分组成。定子是发出电力的电枢，转子是磁极。定子由电枢铁芯，均匀排放的三相绕组及机座和端盖等组成。转子通常为隐极式，由励磁绕组、铁芯和轴、护环、中心环等组成。汽轮发电机的极数多为两极的，也有四极的。转子的励磁绕组通入直流电流，产生接近于正弦分布磁场（称为转子磁场），其有效励磁磁通与静止的电枢绕组相交链。转子旋转时，转子磁场随同一起旋转、每转一周，磁力线顺序切割定子的每相绕组，在三相定子绕组内感应出三相交流电势。发电机带对称负载运行时，三相电枢电流合成产生一个同步转速的旋转磁场。定子磁场和转子磁场相互作用，会产生制动转矩。从汽轮机输入的机械转矩克服制动转矩而作功。发电机可发出有功功率和无功功率。所以，调整有功功率就得调节汽机的进汽量。转子磁场的强弱直接影响定子绕组的电压，所以，调发电机端电压或调发电机的无功功率必须调节转子电流。发电机的有功功率和无功功率几何相加之和称为视在功率。有功功率和视在功率之比称为发电机的功率因数（力率），发电机的额定功率因数一般为0.85。供给发电机转子直流建立转子励磁的系统称为发电机励磁系统。

最新资料欢迎阅读

1

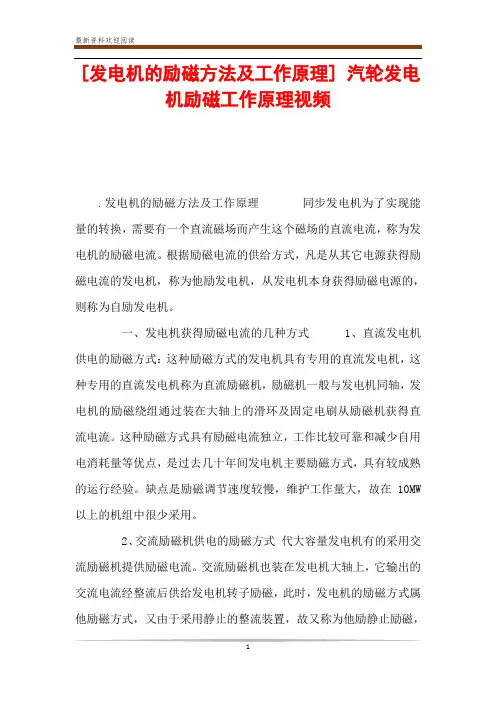

[发电机的励磁方法及工作原理] 汽轮发电机励磁工作原理视频

.发电机的励磁方法及工作原理 同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。

一、发电机获得励磁电流的几种方式 1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。

2、交流励磁机供电的励磁方式 代大容量发电机有的采用交流励磁机提供励磁电流。交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，最新资料欢迎阅读

2

交流副励磁机提供励磁电流。交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。为了提高励磁调节速度，交流励磁机通常采用100——200HZ的中频发电机，而交流副励磁机则采用400——500HZ的中频发电机。这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触部件，具有工作可靠，结构简单，制造工艺方便等优点。缺点是噪音较大，交流电势的谐波分量也较大。
