电缆及电线的电流计算公式

实用文档

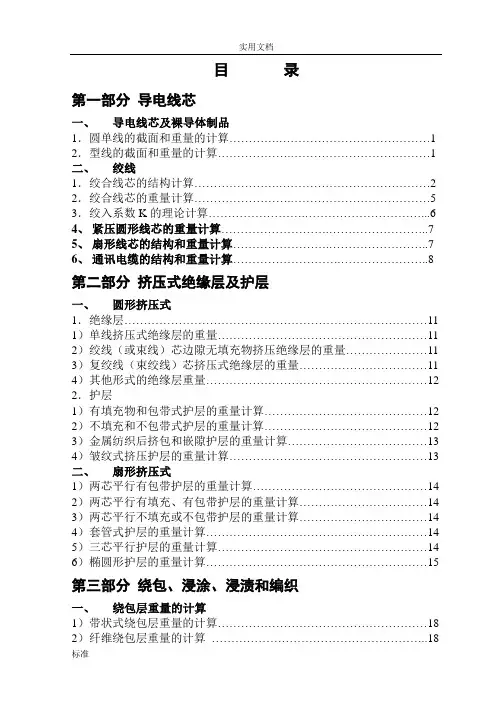

标准 目 录

第一部分 导电线芯

一、 导电线芯及裸导体制品

1．圆单线的截面和重量的计算………….…………………………………1

2．型线的截面和重量的计算……………….………………………………1

二、 绞线

1．绞合线芯的结构计算………………….…………………………………2

2．绞合线芯的重量计算…………………….………………………………5

3．绞入系数K的理论计算…………………….…………………………...6

4、 紧压圆形线芯的重量计算……………………….……………………..7

5、 扇形线芯的结构和重量计算…………………….……………………..7

6、 通讯电缆的结构和重量计算……………………….…………………..8

第二部分 挤压式绝缘层及护层

一、 圆形挤压式

1．绝缘层……………………………………………………………………11

1）单线挤压式绝缘层的重量………………………………………………11

2）绞线（或束线）芯边隙无填充物挤压绝缘层的重量…………………11

3）复绞线（束绞线）芯挤压式绝缘层的重量……………………………11

4）其他形式的绝缘层重量…………………………………………………12

2．护层

1）有填充物和包带式护层的重量计算……………………………………12

2）不填充和不包带式护层的重量计算……………………………………12

3）金属纺织后挤包和嵌隙护层的重量计算………………………………13

4）皱纹式挤压护层的重量计算……………………………………………13

二、 扇形挤压式

1）两芯平行有包带护层的重量计算………………………………………14

2）两芯平行有填充、有包带护层的重量计算……………………………14

3）两芯平行不填充或不包带护层的重量计算……………………………14

4）套管式护层的重量计算…………………………………………………14

5）三芯平行护层的重量计算………………………………………………14

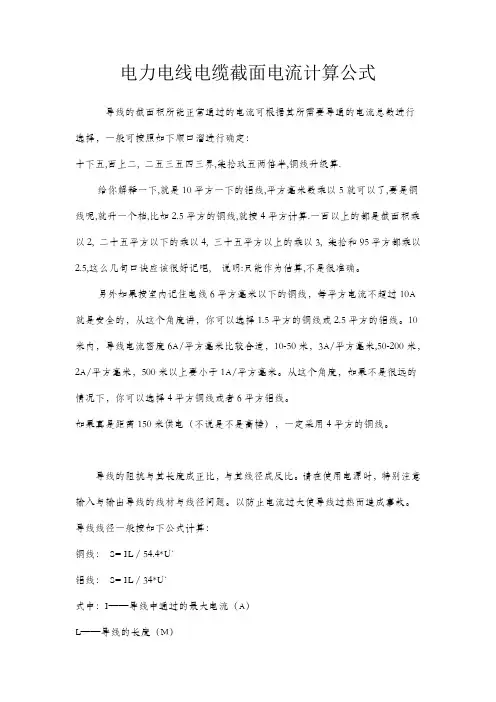

电力电线电缆截面电流计算公式

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：

十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.

给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：

铜线： S= IL / 54.4*U`

铝线： S= IL / 34*U`

式中：I——导线中通过的最大电流（A）

L——导线的长度（M） U`——充许的电源降（V）

S——导线的截面积（MM2）

说明：

1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠.

绝缘导线载流量估算

铝芯绝缘导线载流量与截面的倍数关系

导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70

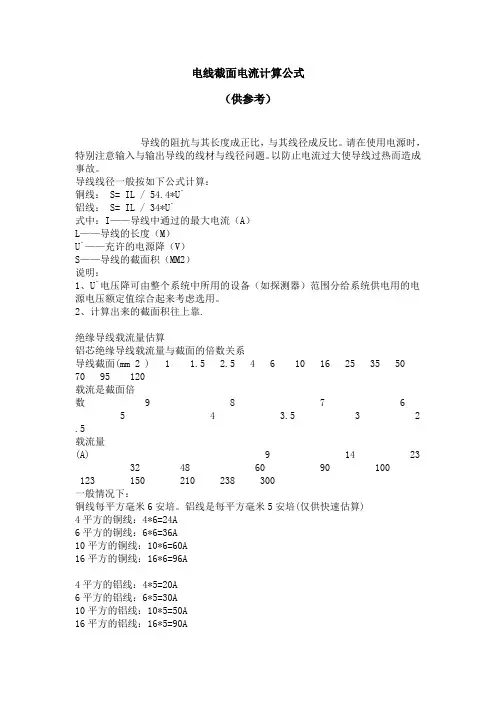

电线截面电流计算公式

（供参考）

导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：

铜线： S= IL / 54.4*U`

铝线： S= IL / 34*U`

式中：I——导线中通过的最大电流（A）

L——导线的长度（M）

U`——充许的电源降（V）

S——导线的截面积（MM2）

说明：

1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠.

绝缘导线载流量估算

铝芯绝缘导线载流量与截面的倍数关系

导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50

70 95 120

载流是截面倍数 9 8 7 6

5 4 3.5 3 2.5

载流量(A) 9 14 23 32 48 60 90 100

123 150 210 238 300

一般情况下：

铜线每平方毫米6安培。铝线是每平方毫米5安培(仅供快速估算)

4平方的铜线：4*6=24A

6平方的铜线：6*6=36A

10平方的铜线：10*6=60A

16平方的铜线：16*6=96A

4平方的铝线：4*5=20A

6平方的铝线：6*5=30A

10平方的铝线：10*5=50A

16平方的铝线：16*5=90A

一、低压配电室的要求

1) 门应向外开，门口装防鼠板；

2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内；

电缆电线电流计算口诀

电缆, 电线, 口诀, 电流, 计算

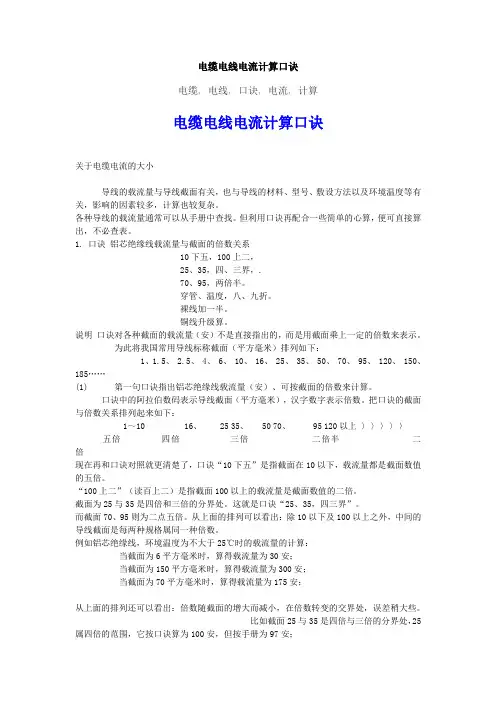

电缆电线电流计算口诀

关于电缆电流的大小

导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1. 口诀 铝芯绝缘线载流量与截面的倍数关系

10下五，100上二，

25、35，四、三界，.

70、95，两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

说明 口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面（平方毫米）排列如下：

1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、

185……

(1) 第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：

1～10 16、 25 35、 50 70、 95 120以上 〉 〉 〉 〉 〉

五倍 四倍 三倍 二倍半 二倍

现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。
