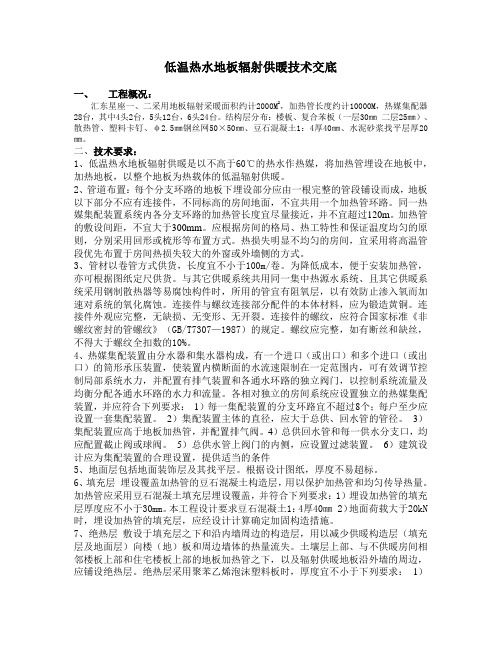

低温热水地板辐射供暖技术交底一、工程概况：汇东星座一、二采用地板辐射采暖面积约计2000M2，加热管长度约计10000M，热媒集配器28台，其中4头2台，5头12台，6头24台。
结构层分布：楼板、复合苯板（一层30㎜二层25㎜）、散热管、塑料卡钉、φ2.5㎜钢丝网50×50㎜、豆石混凝土1：4厚40㎜、水泥砂浆找平层厚20㎜。
二、技术要求：1、低温热水地板辐射供暖是以不高于60℃的热水作热媒，将加热管埋设在地板中，加热地板，以整个地板为热载体的低温辐射供暖。
2、管道布置：每个分支环路的地板下埋设部分应由一根完整的管段铺设而成，地板以下部分不应有连接件，不同标高的房间地面，不宜共用一个加热管环路。
同一热媒集配装置系统内各分支环路的加热管长度宜尽量接近，并不宜超过120m。
加热管的敷设间距，不宜大于300mm。
应根据房间的格局、热工特性和保证温度均匀的原则，分别采用回形或梳形等布置方式。
热损失明显不均匀的房间，宜采用将高温管段优先布置于房间热损失较大的外窗或外墙侧的方式。
3、管材以卷管方式供货，长度宜不小于100m/卷。
为降低成本，便于安装加热管，亦可根据图纸定尺供货。
与其它供暖系统共用同一集中热源水系统、且其它供暖系统采用钢制散热器等易腐蚀构件时，所用的管宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。
连接件与螺纹连接部分配件的本体材料，应为锻造黄铜。
连接件外观应完整，无缺损、无变形、无开裂。
连接件的螺纹，应符合国家标准《非螺纹密封的管螺纹》（GB/T7307—1987）的规定。
螺纹应完整，如有断丝和缺丝，不得大于螺纹全扣数的10%。
4、热媒集配装置由分水器和集水器构成，有一个进口（或出口）和多个进口（或出口）的筒形承压装置，使装置内横断面的水流速限制在一定范围内，可有效调节控制局部系统水力，并配置有排气装置和各通水环路的独立阀门，以控制系统流量及均衡分配各通水环路的水力和流量。
各相对独立的房间系统应设置独立的热媒集配装置，并应符合下列要求：1）每一集配装置的分支环路宜不超过8个；每户至少应设置一套集配装置。
地暖安装安全技术交底一、工程概述本工程为住宅楼地暖安装工程，旨在为居民提供舒适、节能的采暖环境。
地暖系统采用低温热水地板辐射采暖，安装范围包括客厅、卧室、餐厅等区域。
二、施工前准备1、设计图纸：详细阅读设计图纸，熟悉地暖系统的布局和施工要求。
2、现场勘查：对施工场地进行实地勘查，了解房屋结构、供暖需求等信息。
3、材料准备：根据设计要求，准备地暖管材、保温材料、温控器等设备。
4、技术交底：对施工人员进行技术培训，确保掌握地暖系统的安装工艺和安全操作规程。
三、施工过程安全技术要求1、管道安装：地暖管道安装应平整、牢固，不得扭曲、折弯。
管道连接处应严密、无渗漏。
2、保温层施工：保温层应铺设平整、密实，接缝处应紧密结合。
保温层上应铺设铝箔纸或铝箔胶带，确保热量均匀散发。
3、反射层施工：反射层应铺设在保温层上方，确保热量向上辐射。
反射层应平整、无空鼓。
4、地板铺设：地板铺设应平整、无翘角。
地板与地暖管道之间应保持一定距离，避免损坏管道。
5、供暖调试：供暖调试时应缓慢升温，避免瞬间高温损坏地暖系统。
调试过程中应密切管道温度变化，及时调整。
四、安全注意事项1、施工现场应设置安全警示标志，禁止非施工人员进入。
2、施工人员应佩戴安全帽、手套等防护用品，确保人身安全。
3、施工现场应保持通风良好，避免长时间封闭施工。
4、避免在潮湿环境下进行地暖安装，防止漏电事故发生。
5、如遇紧急情况，应立即停止施工，并及时上报相关负责人。
地暖铺设施工技术交底一、概述地暖是一种高效、节能、环保的采暖方式，被广泛应用于各种建筑中。
地暖铺设是一项技术要求较高的施工项目，需要严格遵守施工规范和安全操作规程。
本篇文章将详细介绍地暖铺设施工技术交底的过程和注意事项，以确保工程质量符合要求，保障施工安全。
二、施工前准备1、设计交底：在施工前，应组织设计单位、施工单位等相关人员进行设计交底，明确地暖系统的设计意图、施工要求和注意事项。
2、材料准备：根据设计要求，选购符合规格和质量标准的地暖材料，如地暖管、保温材料、分集水器等。
交底提要：低温地板辐射采暖系统安装1、交底分部(子分部)、分项工程名称:分部工程：建筑给水、排水及采暖工程子分部工程：室内采暖工程分项工程：低温热水地板辐射采暖系统安装2、交底执行标准名称及编号：《建筑给水排水及采暖工程施工工艺标准》(DBJT61-38-2005)《建筑给水、排水及采暖工程施工质量验收规范》(GB50242-2002)《给排水与采暖工程施工工艺标准》(ZJQ00-SG-010-2003)3、施工准备：3.1作业条件3.1.1施工现场有水、电供应措施，有专用的材料存放场地，施工环境温度不低于5℃；3.1.2室内初装修完毕，窗户安装完毕，待铺管地面平整清洁，平整度要求：高低差不大于8mm；3.2物资准备3.2.1主要材料：加热管及管件、分水器、集水器、过滤器、调节阀、绝热材料等，应有材料质量证明文件、产品出厂合格证。
3.2.2集配装置的要求：分水器、集水器(含连接件等)的材料宜为铜制。
内外表面应光洁，不应有裂纹、砂眼、夹渣、凹凸不平等缺陷。
3.2.3绝热材料的要求：绝热材料应采用导热系数小、难燃或不燃，具有足够承载能力的材料，且不宜含有植菌源，不应有散发异味及可能危害健康的挥发物。
3.2.4辅助材料：管卡、扎带、钢丝网、保温专用胶带、铅油、麻丝等，应有材料质量证明文件，外观质量合格。
3.3主要机具3.3.1机械塑料管专用连接机具、试压泵等。
3.3.2工具塑料管专用管剪、专用割管刀、手电钻、电热风机、铰扳及板牙、扳手、锯弓、刮刀、手锤、改锥等。
3.3.3量具钢卷尺、盘尺、水平尺、角尺等。
交底提要：低温地板辐射采暖系统安装4、施工工艺:4.1工艺流程：准备工作一绝热层施工一集配装置安装一加热盘管安装一加热盘管冲洗-初次水压试压一加热盘管砼填充层施工一二次水压试验一面层施工一系统调试4.2操作要求4.2.1绝热层施工a）地面基层清理对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。
低温地板辐射采暖工程施工方案交底1.概述本文档旨在为低温地板辐射采暖工程施工方案进行交底，明确施工过程、材料选用和质量要求，确保施工过程顺利进行并达到预期效果。
2.工程施工方案2.1 施工流程1. 确定施工区域，清理施工现场；2. 根据设计要求，在地板底面进行铺设绝热层；3. 铺设地板辐射采暖管道，并进行压力测试；4. 进行地板泥层的抹平和修整；5. 进行地板面层的铺设；6. 完成地板面层的收尾工作，如线条安装等；7. 清理施工现场，进行最终的质量检查。
2.2 材料选用1. 绝热层：选择符合规范要求的绝热材料；2. 地板辐射采暖管道：选择品质可靠、耐压、耐高温的管道；3. 地板泥层：选用强度高、平整度好的地板泥；4. 地板面层：根据设计要求选择合适的地板材料；5. 其他辅助材料：包括胶水、接缝材料、焊接材料等，选择质量可靠的产品。
2.3 质量要求1. 绝热层的厚度和材料选用应符合相关规范要求；2. 地板辐射采暖管道的铺设应保证管道的平整和紧密连接，无漏水和渗漏现象；3. 地板泥层应抹平、修整，并保证其与地板辐射采暖管道的紧密结合；4. 地板面层的铺设应平整、牢固，无开裂和凹凸不平的问题；5. 完成工程后，整个施工区域应清洁整齐，无残留材料和垃圾。
3.安全注意事项3.1 施工人员安全1. 施工前，施工人员应接受必要的安全培训，并佩戴好相关防护用品；2. 施工现场应设置明显的安全警示标志，确保人员的安全；3. 在施工现场应保持整洁，避免材料杂乱和堆积。
3.2 施工过程安全1. 在进行地板辐射采暖管道铺设时，要防止钢筋损坏管道，避免发生安全事故；2. 进行地板泥层施工时，要注意作业人员的站姿，避免摔倒和受伤；3. 进行地板面层铺设时，要确保操作规范，避免使用不当工具导致伤害。
4.验收标准施工完成后，应按照设计要求和相关规范进行验收。
主要检查项目包括：1. 材料选用是否符合规范要求；2. 施工流程是否按照要求进行；3. 施工质量是否达到预期效果；4. 施工过程中的安全注意事项是否得到遵守。

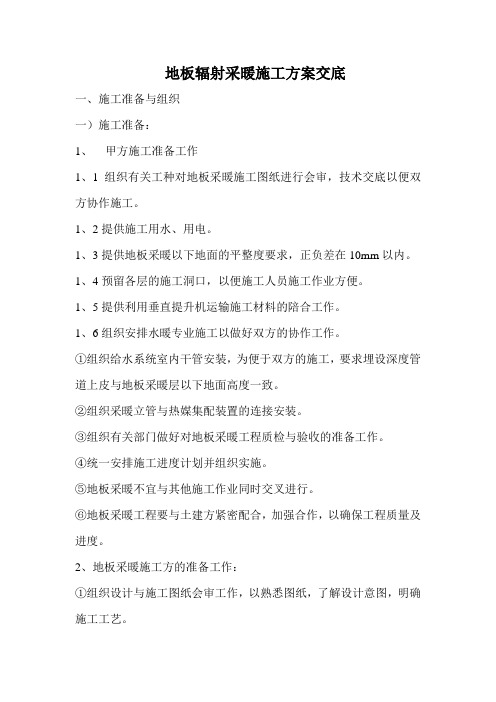

地板辐射采暖施工方案交底一、施工准备与组织一）施工准备：1、甲方施工准备工作1、1组织有关工种对地板采暖施工图纸进行会审，技术交底以便双方协作施工。
1、2提供施工用水、用电。
1、3提供地板采暖以下地面的平整度要求，正负差在10mm以内。
1、4预留各层的施工洞口，以便施工人员施工作业方便。
1、5提供利用垂直提升机运输施工材料的陪合工作。
1、6组织安排水暖专业施工以做好双方的协作工作。
①组织给水系统室内干管安装，为便于双方的施工，要求埋设深度管道上皮与地板采暖层以下地面高度一致。
②组织采暖立管与热媒集配装置的连接安装。
③组织有关部门做好对地板采暖工程质检与验收的准备工作。
④统一安排施工进度计划并组织实施。
⑤地板采暖不宜与其他施工作业同时交叉进行。
⑥地板采暖工程要与土建方紧密配合，加强合作，以确保工程质量及进度。
2、地板采暖施工方的准备工作：①组织设计与施工图纸会审工作，以熟悉图纸，了解设计意图，明确施工工艺。
②做好技术交底工作，以便各方协作施工和按照技术标准施工。
二）施工组织措施1、根据图纸使用材料的规格和甲方确定材料品种及进度计划备料。
2、协助监理、总包方对地板采暖施工前所具备的施工现场条件进行验收。
3、组织人员、材料按工程计划分批到位，并对有关人员进行技术、质量、安全全面交底。
4、为确保工程质量，做好技术资料存档及报验的准备工作。
三、材料运输与管理一）材料采购、运输与堆放1、材料必须按照图纸设计要求的材质以及集团采购中心确定的产品进货，不得私自采购。
2、地板采暖所有材料均采用汽车运输到场，根据工程进度计划制定发货清单，装车时需要采用减震措施，材料到场时由材料员负责监督卸货，点验完毕办理交接手续，要求材料装卸不得抛、扔、滚、拖，避免接触油污。
3、所有材料需分类、分规格，按照安装顺序入库堆放，并堆放整齐。
二）、材料使用管理1、建立保管领发制度2、及时履行材料报验手续3、做好分部工程验收前施工现场材料的保管工作，如发现丢失损坏，一切经济损失由责任人承担。
低温地板辐射采暖系统设计交底1. 项目背景这个文档旨在对低温地板辐射采暖系统的设计进行交底。
该系统将应用于某个具体项目，为项目中的房屋提供热舒适度。
2. 设计原则在设计低温地板辐射采暖系统时，我们遵循以下原则：- 采用简单策略：我们避免使用复杂的设计和技术，以确保系统的可靠性和易于维护性。
- 高效节能：我们注重系统的能效，使用高效的设备和建筑材料，以最大程度地降低能源消耗。
- 健康舒适：系统设计考虑到用户的舒适度和生活质量，确保室内温度的均匀分布和稳定性。
3. 设计要点在设计低温地板辐射采暖系统时，我们需要考虑以下要点：3.1 地板类型选择选择适合低温地板辐射采暖系统的地板类型，如木质地板、复合地板或石材地板。
确保地板导热性良好，能够有效地传导热量。
3.2 辐射采暖管道布置在地板下布置辐射采暖管道，管道间距要均匀，确保热能能够均匀辐射到室内空间。
管道连接要牢固可靠，避免漏水和渗漏。
3.3 控制系统设计设计合理的控制系统，包括温度控制器和循环泵。
温度控制器可以根据室内温度变化自动调节辐射采暖的供热水温度。
循环泵提供持续的水循环，确保热能能够快速传递到地板。
3.4 供热系统选择选择适合低温地板辐射采暖系统的供热系统，如热水锅炉或地源热泵。
根据项目需求和能源资源可行性进行选择，同时考虑系统的稳定性和经济性。
3.5 系统保养和维护设计系统时要考虑到维护保养的便利性，确保系统能够有效地清洁和维修。
定期检查管道和设备的运行状态，及时处理问题并进行维护。
4. 安全注意事项在进行低温地板辐射采暖系统设计和安装过程中，要遵循以下安全注意事项：- 工艺规范：按照相关的安全操作规范进行设计和安装，确保人员和财产的安全。
- 管道保护：合理保护管道免受损坏，并采取措施防止冻结和渗漏。
- 设备选用：选择符合安全标准的设备和材料，确保其耐久性和可靠性。
- 电气安全：电气部分的设计和安装要符合电气安全要求，避免火灾和触电等安全风险。
地板辐射采暖安全交底1. 简介地板辐射采暖是一种通过地板发射热量来实现供暖的技术。
相比传统的采暖方式，地板辐射采暖具有更好的舒适性和节能效果。
然而，在进行地板辐射采暖时，我们需要注意一些安全事项，以确保系统的正常运行并保护使用者的安全。
2. 安装前的准备2.1 确定供暖区域在进行地板辐射采暖系统的安装之前，首先需要确定要采暖的区域。
根据房间的大小和使用需求，确定供暖区域的范围，以便在安装过程中进行准确的测量和布线。
2.2 检查地面结构地板辐射采暖系统需要安装在地面下方，因此在安装之前需要检查地面结构的稳定性和承重能力。
确保地面能够承受加热系统的重量，并且没有任何潜在的损坏或破裂。
2.3 查找供暖设备在安装地板辐射采暖系统之前，需要找到合适的供暖设备，例如加热管或电热膜。
确保供暖设备的质量可靠，并符合所需的供暖功率和温度要求。
3. 安装步骤3.1 清理工作在安装地板辐射采暖系统之前，需要将安装区域清理干净，确保没有任何杂物或障碍物。
这样可以方便施工人员进行工作，并且避免散热效果受到影响。
3.2 布线和安装供暖设备根据供暖区域的大小和形状，进行合理的布线。
安装供暖设备时，需要仔细遵循供暖设备的安装说明，并确保设备固定牢固。
3.3 连接管道或电路根据供暖系统的类型，进行管道或电路的连接。
确保连接牢固，不会发生泄漏或短路的情况。
若实际操作中遇到困难，建议寻求专业技术人员的帮助。
3.4 覆盖地板在完成供暖设备的安装和连接后，需要覆盖地板。
可以选择合适的地板材料进行覆盖，例如瓷砖、地板板或地板胶。
确保地板平整、牢固，以避免损坏供暖设备。
4. 使用和维护4.1 启动供暖系统在安装完成后，需要按照供暖设备的说明书正确启动系统。
通常情况下，需要进行一些初始化操作来确保系统能够正常工作。
确保所有连接稳固，并检查系统是否有异常现象。
4.2 温度和时间控制地板辐射采暖系统通常可以通过温度和时间控制来实现自动调节。
用户可以根据自身需求，设定合适的温度和时间，以达到舒适和节能的效果。

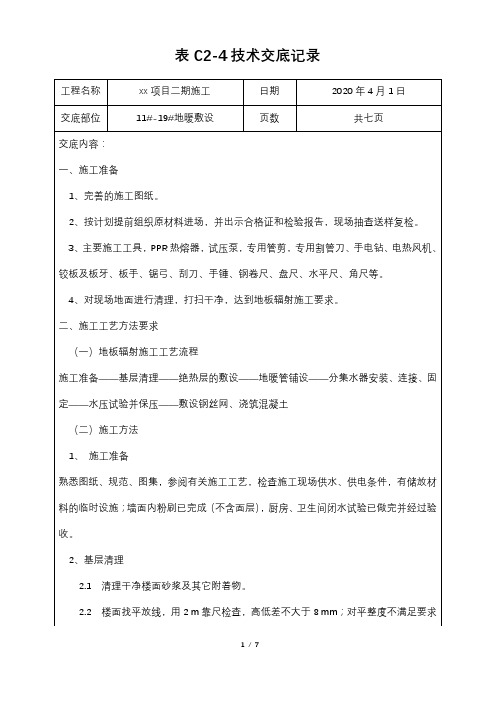

低温热水地板辐射供暖系统安装技术交底
一、施工准备
1、材料要求
(1)管材与其他供暖系统共用同一集中热源水系统,且其他供暖系统采用钢制散热器等易腐蚀构件时,管材宜有阻氧层,以有效防止渗入氧而加速对系统的氧化腐蚀。
1)管材的外径、最小壁厚及允许偏差,应符合规范规定的相关要求。
(2)管件的质量要求
1)管件与螺纹连接部分配件的本体材料,应为锻造黄铜。
使用PE-RT管作为加热管时,与PE-RT管直接接触的连接件表面应镀镍。
2)管件的外观应完整、无缺损、无变形、无开裂。
3)管件的物理力学性能,应符合规范规定的要求。
4)管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB/T7307-1987)的规定。
螺纹应完整,如有断丝和缺丝,不得大于螺纹全丝口数的10%。
(3)绝热板材的质量要求
1)绝热板材宜采用聚苯乙烯泡沫塑料,其物理性能应符合下列要求:
①密度不应小于20kg/m。
②导热系数不应大于0.05W/(m.K)
③压缩应力不应小于100kPa。
④吸水率不应大于4%。
⑤氧指数不应小于32.
注当采用其他绝热材料时,除密度外的其他物理性能应满足上述要求。
2)为增强绝热板材的整体强度,并便于安装和固定加热管,对绝热板材表面
可分别作如下处理:
①敷有真空镀铝聚脂薄膜面层。
②敷有玻璃布基铝箔面层。
③铺设低碳钢丝网。
2、作业条件
(1)设计图纸及其他技术文件齐全。
(2)有经批准的施工组织设计或施工方案。
(3)安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图。
(4)主要材料的选型、新型材料的施工工艺。
二、操作工艺
施工准备
—材料准备—安装分水器—连接主管—铺设保温层、边界膨胀带—铺设反射
铝箔层—铺设盘管—连接分水器—根据施工图进行埋地管材铺设—设置过门伸缩缝—中间验收(一次水压试验)—细石混凝土填充层施工—完工验收(二次水压试验)—运行调试
(1)地暖施工前,楼地面找平层应检验完毕。
(2)分集水器用4个膨胀螺栓水平固定在墙面上,安装要牢固。
(3)用乳胶将10mm边角保温板沿墙粘贴,要求粘贴平整,搭接严密。
(4)在找平层上铺设保温层(如2cm厚聚苯保温板、保温卷材或进口保温膜等),板缝处用胶粘贴牢固,在地暖保温层上铺设铝箔纸或贴一层带坐标分格线的复合镀铝聚脂膜,保温层要铺设平整。
(5)在铝箔纸上铺设一层 2mm钢丝网,间距100 100mm,规格2m 1m,
铺设要严整严密,钢网间用扎带捆扎,不平或翘曲的部位用钢钉固定在楼板
上。
设置防水层的房间如卫生间、厨房等固定钢丝网时不允许打钉,管材或钢网翘曲时应采取措施防止管材露出砼表面。
(6)按地暖设计要求间距将加热管(PE-RT管),用塑料管卡将管子固定在苯板上,固定点的间距,弯头处间距不大于300mm,直线段间距不大于600mm,大于90度的弯曲管段的两端和中点均应固定。
管子弯曲半径不宜小于管外径的8倍。
安装过程中防止管道被污染,每回
路加热管铺设完毕,要及时封堵管口。
(7)检查地暖铺设的加热管有无损伤、管间距是否符合设计要求后,
进行水压试验,从注水排气阀注入清水进行水压试验,试验压力为工作压力的1.5—2倍但不小于0.6MPa,稳压1小时内压力降不大于0.05MPa,且不渗不漏为合格。
(8)地暖辐射供暖地板当边长超过8m或40㎡时,要设置伸缩缝,缝的尺寸为5—8mm,高度同细石混凝土垫层。
塑料管穿越伸缩缝时,应设置长度不小于400mm的柔性套管。
在分水器及加热管道密集处,管外用不短于1000mm的波纹管保护,以降低混凝土热膨胀。
在缝中填充弹性膨胀膏(或进口弹性密封胶)。
(9)加热管验收合格后,回填细石混凝土,加热管保持不小于0.4MPa 的压力;垫层应用人工抹压密实,不得用机械振捣,不许踩压已铺设好的管道,细石混凝土接近初凝时,应在表面进行二次拍实、压抹,以防止顺管轴线出现塑性沉缩裂缝。
表面压抹后应保湿养护14
天以上,垫层达到养护期后,管道系统方允许泄压。
(10)地暖分水器进水处装设过滤器,防止异物进入地板管道环路,水源要选用
清洁水。
(11)抹水泥砂浆找平,做地面。
(12)立管与分集水器连接后,应进行系统试压。
试验压力为系统顶点工作压力加0.2Mpa,不小于0.6MPa,10分钟内压力降不大于0.02MPa,降至工作压力后,不渗不漏为合格。
(13)供热支管后的分配器竣工验收后,应对整个供水环路水温计水力平衡进行调试。
采暖向地板供水时,应选用预热方式,供热水温不得骤然升高,初始供水温度应为20°C—25°C,保持3天,然后以最高温度保持4天,并以≤50°C水温正常运行。
三、安全生产和成品保护措施
1、对冷热水用耐热聚乙烯管(PE-RT)、管件、分(集)水器、水表等半成品进行严格的进货检验,不合格品禁止流入施工现场,以免误用。
2、冷热水用耐热聚乙烯管(PE-RT)在运输、搬动过程中,不能有划伤、压伤、折断等损伤,轻装、轻卸,不能拖拉运送,在敷设前应认真检查,发现不合格者绝对不能使用,并对不合格产品作标记,另行堆放。
3、不得接触明火。
4、在加热管开始敷设至隐蔽之前,杜绝交叉施工,防止践踏,落物、砸伤、利器划伤,在施工现场要标注提示牌,严禁闲杂人员误入。
5、若主体完工直接交付给业主或交给装修施工单位进行下一道工序时,给用户或装修队伍发出地面装修施工须知,进一步完善成品保护。
四、质量标准
1、一般规定
(1)适用于以不超过60°C的热水作热媒,将加热管埋设在地板中的室内采暖
系统安装工程的质量检验与验收。
(2)每一集配装置的分支路不宜多于8个;住宅每户至少应设置一套集配装置。
同一热媒集配装置系统各分支路的加热管长度宜尽量接近,并不宜超过120m。
(3)加热管间距不宜大于300mm。
应根据设计要求分别按旋转型、往复型或直列型布管施工。
2、主控项目
(1)地面下敷设的盘管埋地部分不应有接头。
(2)盘管隐蔽前必须进行水压试验,试验压力为工作压力的1.5倍,但不小于0.6MPa。
(3)加热盘管弯曲部分不得出现硬折弯现象,曲率半径应符合下列规定。
1)塑料管:不应小于管道外径的8倍。
2)复合管:不应小于管道外径的5倍。
(4)加热管穿越伸缩缝处,应设长度不小于100mm的柔性套管。
(5)填充前,墙、柱的交接处,应填充厚度≧10mm的软质绝热保温的压力;垫层应用人工抹压密实,不得用机械振捣,不许踩压已铺设的管件。
