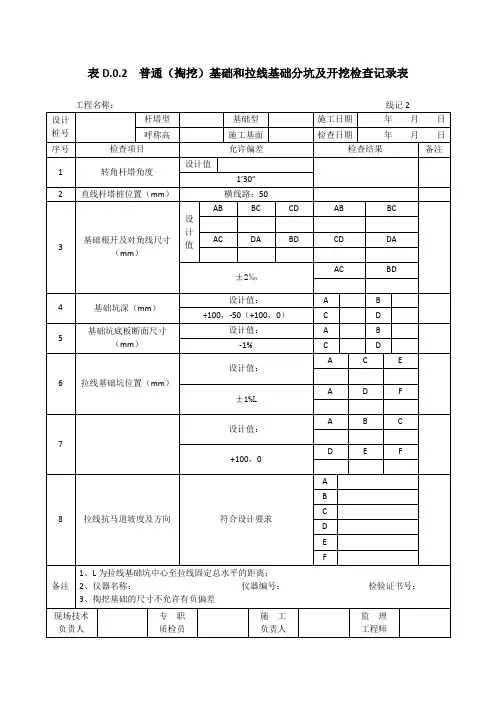

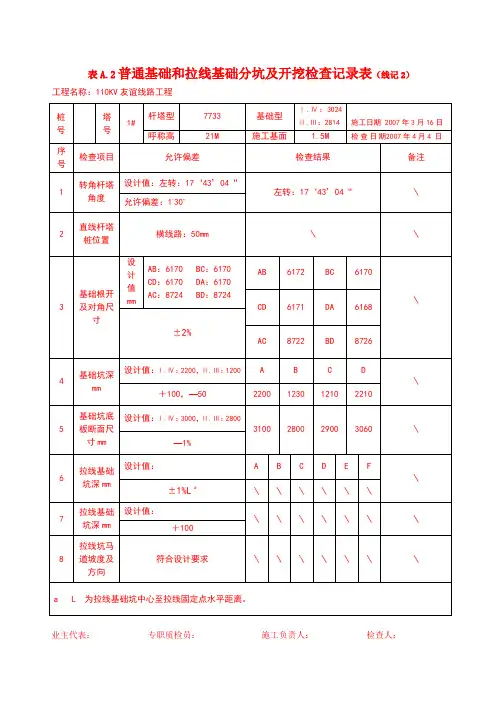

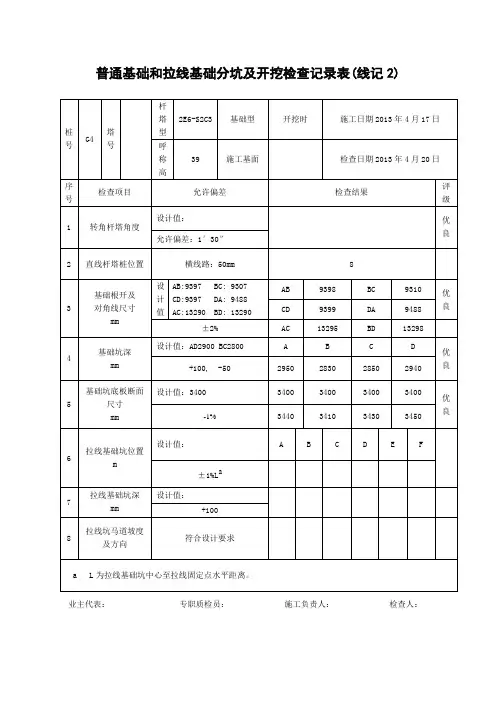

普通基础分坑及开挖检查记录表工程名称：线记2监理：专职质检员：施工负责人：检查人：填写说明1. 施工桩号应与杆塔明细表中的杆塔桩号一致，例如：T1、N12等。
施工时，若运行塔号尚未确定，可先不填写，待运行塔号确定后按照建设管理单位要求处理。
2. 塔型、呼称高与设计的塔型、呼称高一致。
3. “基础型式”填写设计基础型式，如GZ10135；若同一基基础四个腿基础型式相同，可填写统一的基础型，若四个腿基础型不一样，应按照设计施工图分别填写A、B、C、D基础型。
如：A:Xk-Z1200L12 B: Xk-Z1200L07 C:Xk-Z1200L02 D: Xk-Z1200L07。
4. “施工基面”填写设计各基础腿施工基面与基准面之间的高差；低于基准面为“-”、高于基准面为“+”。
5. 施工日期为基础坑开挖开始日期，检查日期为该基基础开挖完毕后实际检查日期。
6. “基坑根开及对角线尺寸”：不等高基础应填写相应的半根开、半对角相加形式，如“8388+7956”。
7. “基础坑深”、“基础坑底断面尺寸”根据设计要求填写设计值。
基础坑深为各基础腿坑底至施工基面的高度，“基础坑底断面尺寸”表述方式为“***×***”，如“6510×6530”；检查结果栏填写开挖完毕后实测数据。
设计有垫层的基础：“基坑坑深”填写开挖完毕后的基坑深度（包括垫层厚度）；有垫层的“基础坑底断面尺寸”填写垫层底板尺寸。
其它施工记录填写均不包括垫层的厚度和垫层底板断面尺寸；如基础埋深设计值为5600，设计垫层厚度为200mm，垫层底板尺寸为4600×4600，基础底板断面尺寸为4200×4200，则普通基础分坑及开挖检查记录表（线记2）的“基坑坑深”设计值应填写5800，“基础坑底断面尺寸”填写4600×4600；其它记录中的“基础埋深”或“坑深尺寸”应填写5600，底板断面尺寸“应填写4200×4200；“普通基础分坑及开挖检查记录表（线记2）”有垫层要求的基础在备注栏内注明垫层设计数据，如垫层底板断面尺寸设计值4600×4600mm，垫层厚度200。
