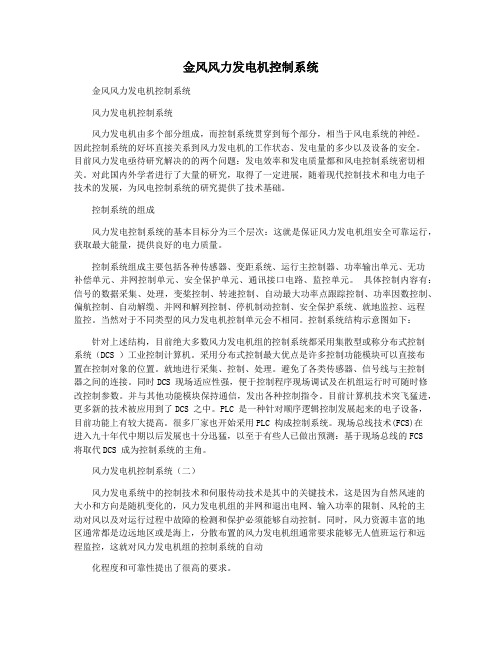

金风风力发电机控制系统金风风力发电机控制系统风力发电机控制系统风力发电机由多个部分组成，而控制系统贯穿到每个部分，相当于风电系统的神经。
因此控制系统的好坏直接关系到风力发电机的工作状态、发电量的多少以及设备的安全。
目前风力发电亟待研究解决的的两个问题：发电效率和发电质量都和风电控制系统密切相关。
对此国内外学者进行了大量的研究，取得了一定进展，随着现代控制技术和电力电子技术的发展，为风电控制系统的研究提供了技术基础。
控制系统的组成风力发电控制系统的基本目标分为三个层次：这就是保证风力发电机组安全可靠运行，获取最大能量，提供良好的电力质量。
控制系统组成主要包括各种传感器、变距系统、运行主控制器、功率输出单元、无功补偿单元、并网控制单元、安全保护单元、通讯接口电路、监控单元。
具体控制内容有：信号的数据采集、处理，变桨控制、转速控制、自动最大功率点跟踪控制、功率因数控制、偏航控制、自动解缆、并网和解列控制、停机制动控制、安全保护系统、就地监控、远程监控。
当然对于不同类型的风力发电机控制单元会不相同。
控制系统结构示意图如下：针对上述结构，目前绝大多数风力发电机组的控制系统都采用集散型或称分布式控制系统（DCS ）工业控制计算机。
采用分布式控制最大优点是许多控制功能模块可以直接布置在控制对象的位置。
就地进行采集、控制、处理。
避免了各类传感器、信号线与主控制器之间的连接。
同时DCS 现场适应性强，便于控制程序现场调试及在机组运行时可随时修改控制参数。
并与其他功能模块保持通信，发出各种控制指令。
目前计算机技术突飞猛进，更多新的技术被应用到了DCS 之中。
PLC 是一种针对顺序逻辑控制发展起来的电子设备，目前功能上有较大提高。
很多厂家也开始采用PLC 构成控制系统。
现场总线技术(FCS)在进入九十年代中期以后发展也十分迅猛，以至于有些人已做出预测：基于现场总线的FCS 将取代DCS 成为控制系统的主角。
风力发电机控制系统（二）风力发电系统中的控制技术和伺服传动技术是其中的关键技术，这是因为自然风速的大小和方向是随机变化的，风力发电机组的并网和退出电网、输入功率的限制、风轮的主动对风以及对运行过程中故障的检测和保护必须能够自动控制。
00风电机组控制系统介绍风电机组控制系统是风力发电系统中的关键设备，主要负责监测和控制整个风电机组的运行。
它包括了多个子系统，如风速测量系统、风向测量系统、电力系统、机械系统等，这些系统协同工作，确保风电机组安全稳定地运行并发挥最大发电效率。
风电机组控制系统的核心是风机控制器（Wind Turbine Controller，简称WTC），它是整个系统的大脑，负责监控风力发电机组的运行状态，调节叶片角度、转速和发电机功率等参数，以实现最佳的发电性能。
WTC通常包括了多个模块，如数据采集模块、信号处理模块、控制算法模块、人机界面模块等，每个模块都扮演着关键的角色，确保整个系统的正常运行。
风速测量系统是风电机组控制系统中一个非常重要的子系统，它通过安装在风车塔顶端的风速传感器来监测周围的风速情况。
这些传感器通常是基于超声波或光学原理工作的，能够精确地测量风速并将数据传输给WTC。
WTC根据接收到的风速数据来调节叶片角度和转速，以确保风电机组在不同风速下都能够高效发电。
与风速测量系统类似，风向测量系统也是风电机组控制系统中的一个重要组成部分。
通过安装在风机塔顶端的风向传感器，它能够准确地测量周围的风向，帮助WTC判断风的来向并做出相应的调整。
在不同的风向下，WTC会调节叶片的角度和转速，以确保风电机组在不同风向下都能够稳定发电。
电力系统也是风电机组控制系统中的关键组成部分，它包括了发电机、变频器、电网连接器等设备。
WTC通过监测电网电压、频率等参数，来控制变频器的输出功率，确保风电机组与电网之间的功率平衡。
此外，电力系统还负责将风机生成的交流电转变为直流电，并通过逆变器将其转换为电网所需的交流电。
机械系统是风电机组控制系统中的另一个重要组成部分，它主要包括了叶片调节系统、转子系统、转速监测系统等。
WTC通过监测这些机械系统的运行状态，来调节叶片的角度和转速，确保风电机组的整体稳定性和可靠性。
叶片调节系统负责调节叶片的角度，以适应不同的风速和风向；转子系统则负责控制整个转子的运行，保证其在各种工况下都能够安全运行。
