轴承保持架的作用和分类

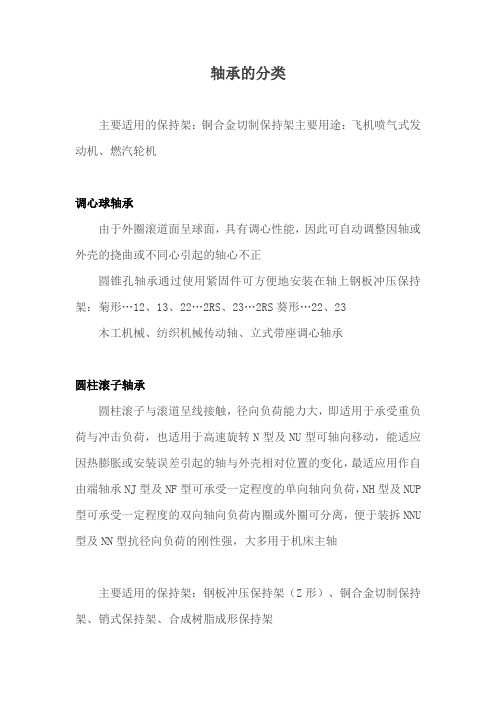

轴承的分类主要适用的保持架：铜合金切制保持架主要用途：飞机喷气式发动机、燃汽轮机调心球轴承由于外圈滚道面呈球面，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正圆锥孔轴承通过使用紧固件可方便地安装在轴上钢板冲压保持架：菊形…12、13、22…2RS、23…2RS葵形…22、23木工机械、纺织机械传动轴、立式带座调心轴承圆柱滚子轴承圆柱滚子与滚道呈线接触，径向负荷能力大，即适用于承受重负荷与冲击负荷，也适用于高速旋转N型及NU型可轴向移动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，最适应用作自由端轴承NJ型及NF型可承受一定程度的单向轴向负荷，NH型及NUP 型可承受一定程度的双向轴向负荷内圈或外圈可分离，便于装拆NNU 型及NN型抗径向负荷的刚性强，大多用于机床主轴主要适用的保持架：钢板冲压保持架（Z形）、铜合金切制保持架、销式保持架、合成树脂成形保持架主要用途：中型及大型电动机、发电机、内燃机、燃汽轮机、机床主轴、减速装置、装卸搬运机械、各类产业机械实体型滚针轴承有内圈轴承的基本结构与NU型圆柱滚子轴承相同，但由于采用滚针，体积可以缩小，并可承受大径向负荷无内圈轴承要把具有合适精度和硬度的轴的安装面作为滚道面使用主要适用的保持架：钢板冲压保持架。

主要用途：汽车发动机、变速器、泵、挖土机履带轮、提升机、桥式起重机、压缩机圆锥滚子轴承该类轴承装有圆台形滚子，滚子由内圈大挡边引导设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点单列轴承可承受径向负荷与单向轴向负荷，双列轴承可承受径向负荷与双向轴向负荷适用于承受重负荷与冲击负荷按接触胸（α）的不同，分为小锥角、中锥角和大锥角三种型式，接触角越大轴向负荷能力也越大外圈与内组件（内圈与滚子和保持架组件）可分离，便于装拆后置辅助代号"J"或"JR"的轴承具有国际互换性该类轴承还多使用英制系列产品主要适用的保持架：钢板冲压保持架、合成树脂成形保持架、销式保持架。

保持架材料的基本性能保持架在滚动轴承中起着等距离隔离滚动体并防止滚动体掉落，引导并带动滚动体转动的作用。

滚动轴承保持架可分为冲压保持架和实体保持架。

滚动轴承在工作时，由于滑动摩擦而造成轴承发热和磨损，特别是在高速运转的条件下，由于离心力的作用，加速了摩擦磨损与发热，严重时会造成保持架烧伤和断裂，致使轴承不能正常使用。

保持架损坏在轴承失效形式中占有较大的比例。

而在保持架损坏的原因中，保持架材质的好坏又是主要原因之一。

因此，要求制造滚动轴承保持架的材料具有以下性能。

1)具有——定的强度和韧性的配合，使保持架能够承受一定的载荷和冲击，有较好的弹性和刚度。

2)与滚动体之间摩擦系数小，耐磨性能好。

3)须有良好的导热性。

4)比重较小且具有与滚动体相近的膨胀系数。

5)由于保持架结构一般比较复杂，所以要求所用材料具有良好的加工性能：(1)冲压成型保持架材料要求具有良好的可塑性、延展性；(2)车制保持架材料要求具有良好的切削性能；(3)压铸保持架材料要求具有良好的铸造性能；(4)注塑保持架材料要求具有良好的注塑性能。

2 保持架常用材料及铆钉、垫圈、隔圈、密封圈、支柱、支销材料常用的轴承保持架及铆钉、垫圈、隔圈、密封圈、支柱、支销等所用材料分为黑色金属材料(如低碳钢、不锈钢等)、有色金属材料(如黄铜、青铜和铝合金等)和非金属材料(如酚醛夹布胶木、塑料等)三类。

特殊用途的轴承保持架还应满足特殊工作条件的要求，如耐高温、耐腐蚀、自润滑(真空中使用)或无磁性等。

冲压保持架常用钢板制造，有时也用铜板。

这种保持架相对于金属实体保持架的优点是重量较轻。

冲压保持架占据轴承内外圈间的空隙小，润滑油容易进入轴承并保留在保持架内。

冲压保持架只有在没有将它作为标准结构时才写入轴承代号中。

实体保持架由金属、酚醛树脂织物和塑料制造。

轴承代号中一般指明这些材料。

金属实体保持架用于对保持架的强度要求高和高温的工作场合。

当需要挡边引导时，也可使用实体保持架。

滚动轴承保持架引导方式及典型案例滚动轴承保持架是支撑滚动体的重要部件，其引导方式直接影响了轴承的运行稳定性和寿命。

常见的滚动轴承保持架引导方式包括：接触型引导、非接触型引导和半接触型引导。

接触型引导是最常见的一种方式，保持架直接与内圈或外圈接触，通过滚动体的滚动运动来引导保持架。

这种方式具有结构简单、制造成本低等优点，但容易产生摩擦和磨损，影响轴承的寿命。

非接触型引导是通过气膜、液体膜或磁悬浮等方式实现轴承保持架与内外圈的分离，减少摩擦和磨损，提高轴承的运行稳定性和寿命。

半接触型引导则是介于接触型和非接触型之间的一种方式，通过滚动体和保持架之间的微小接触来引导保持架，既减少了摩擦和磨损，又保持了良好的导向效果。

在实际应用中，不同的滚动轴承保持架引导方式适用于不同的工况和要求。

下面将介绍几种典型的滚动轴承保持架引导方式及相应的案例：1. 接触型引导方式接触型引导方式适用于低速、轻载的工况，常见于滚动轴承的一些普通型号中。

例如，国内一些大型机床滚动轴承常采用接触型引导方式，结构简单，制造成本低，适用于一般的工况要求。

2. 非接触型引导方式非接触型引导方式适用于高速、高精度的工况，可以提高轴承的运行稳定性和寿命。

例如，风力发电机的主轴轴承常采用非接触型引导方式，通过气膜或液体膜来实现轴承保持架与内外圈的分离，减少摩擦和磨损，提高轴承的运行效率。

3. 半接触型引导方式半接触型引导方式兼具接触型和非接触型的优点，适用于一些中等速度、中等负荷的工况。

例如，一些轴承的导向轴承座常采用半接触型引导方式，通过微小的接触来实现保持架的引导，既减少了摩擦和磨损，又保持了良好的导向效果。

总的来说，滚动轴承保持架引导方式的选择应根据具体的工况和要求来确定，合适的引导方式可以提高轴承的运行稳定性和寿命，降低维护成本，确保设备的正常运行。

在实际应用中，工程师们需要根据轴承的运行环境和要求，选择合适的引导方式，并进行合理的设计和制造，以保证轴承的良好运行。

球轴承保持架形状
球轴承保持架的形状可以根据不同的设计和应用需要而有所变化。

以下是常见的球轴承保持架形状：
1. 套筒形
套筒形保持架由一种类似套筒的结构组成，球体与内外环之间的间隙由保持架填充。

这种保持架结构简单、成本较低，应用广泛。

2. 钢球形
钢球形保持架由多个球形元件组成，每个元件都可以固定一个球体。

这种保持架结构紧凑，有助于提高球轴承的负荷能力和承载能力。

3. 聚四氟乙烯（PTFE）保持架
PTFE保持架由聚四氟乙烯材料制成，具有良好的耐腐蚀性和
低摩擦系数。

这种保持架适用于要求高速运转和耐腐蚀的应用。

4. 玻纤增强尼龙保持架
玻纤增强尼龙保持架结构强度高、耐磨损性好。

它能够承受较大的径向和轴向负荷，适用于重载和高速运转的应用。

5. 黄铜保持架
黄铜保持架具有良好的热传导性能和耐磨损性，适用于高温和高速运转条件下的应用。

总之，球轴承保持架的形状根据不同的工作条件和需求而有所变化，每种形状都有其特定的优点和适用范围。

轴承保持架兜孔间隙是指轴承内部保持架和兜孔之间的间隙，它对于轴承的运转和寿命有着很大的影响。

在使用轴承的过程中，的大小必须保持在规定的范围内，否则会影响轴承的精度、承载能力和耐久性。

一、轴承保持架的作用轴承保持架是轴承中的一个重要部件，它主要用于固定滚动体和保持滚子的相对位置，同时还可以保护轴承内部的滚动体和其他重要部件，使得轴承能够平稳地运转。

二、兜孔的作用兜孔是一种加工工艺，用于在轴承内部挖出一个或多个孔，在孔内放置保持架，固定滚子的位置，使得轴承能够承载更大的负荷。

三、的影响1、轴承精度过大或过小都会影响轴承的精度。

如果间隙过大，轴承的精度会降低，导致轴承的运转不稳定，并且轴承的承载能力也会受到影响。

如果间隙过小，则会影响轴承的运转和寿命。

2、轴承承载能力过大会影响轴承的承载能力。

当轴承受到负荷时，轴承内部的保持架会挤压滚动体，使得滚子之间的间隙变小，从而能够承受更大的负荷。

如果间隙过大，保持架就不能很好地固定滚子，导致轴承承载能力下降。

3、轴承耐久性过大或过小都会影响轴承的耐久性。

当轴承内部的保持架兜孔间隙过大时，轴承搬运的滚子容易从保持架中滑出来，导致轴承失效。

如果间隙过小，则会使得轴承内部的滚子间隙变小，轴承的运转变得更加困难，导致轴承密封处磨损加剧。

四、如何确定大小根据轴承类型和使用条件，可以通过以下几种方法来确定：1、规范和标准对于不同类型的轴承，都有相应的规范和标准规定了的大小，使用时应该按照规范和标准要求进行。

2、实验测定可以通过实验测定的方式来确定轴承的保持架兜孔间隙大小，这需要特殊的设备和工具才能完成，对于一些特殊使用条件下的轴承来说，这是一种比较有效的确定方法。

3、工厂设置一些高精度轴承在出厂前会根据使用条件设置好保持架兜孔间隙的大小，用户在使用时应该尽量保持轴承的原始状态。

五、总结是轴承内部最重要的一个参数之一，在选择和使用轴承时应该充分考虑它的重要性，并且根据具体使用条件来确定合适的间隙大小，从而保证轴承的精度、承载能力和耐久性。

圆锥滚子轴承框型保持架标准的综合分析圆锥滚子轴承因其独特的设计和优异的性能在各类机械中发挥着重要作用。

在圆锥滚子轴承中，保持架是保证其正确运行的关键组件之一，其标准化生产尤为重要。

本文旨在对圆锥滚子轴承框型保持架标准进行多角度分析，涵盖其设计、材料、制造过程及应用等方面。

一、框型保持架的功能与设计标准（1）保持架的功能框型保持架是圆锥滚子轴承的重要组成部分，其作用是维持滚子的等间隔排列，确保轴承运行的稳定性和可靠性。

此外，它还负责吸收轴向载荷并在轴承受载时维持正确的滚动体间隙。

（2）设计标准要求圆锥滚子轴承保持架的设计必须满足精确度和强度的要求，以保证轴承在各种工作条件下都能正常工作。

这包括了保持架几何尺寸的精确，角度误差的控制，以及滚子孔的位置精度等。

二、保持架的材料选择和加工标准（1）材料选择保持架的材料选择对于其性能起着至关重要的作用。

通常使用的材料包括高强度工程塑料、碳钢和不锈钢等，它们可以在不同的工作环境中提供良好的耐磨性和耐腐蚀性。

（2）加工标准为确保保持架的质量，其加工必须符合一系列标准化的工艺流程。

精密的机加工工艺、热处理过程以及表面处理等都是保障其在轴承中稳定性能的关键。

通过上述综合分析可知，圆锥滚子轴承框型保持架在轴承的正常运行中扮演着举足轻重的角色。

材料选择、设计精准度以及工艺流程都是保持架质量的关键要素。

在下一部分中，我们将深入讨论保持架的制造工艺、质量控制以及在实际应用中的表现。

继材料选择及设计标准的深入探讨之后，本部分将着重于框型保持架的制造工艺、质量控制措施以及如何确保其在应用中的高性能。

一、框型保持架的制造工艺（1）切削加工在保持架的制造过程中，切削加工是赋予其精确尺寸和形状的重要步骤。

高精度的数控机床和专用刀具在这一过程中扮演了关键角色，确保了加工精度和效率。

（2）热处理为了提高保持架的硬度和耐磨性，热处理工艺必不可少。

通过精确控制加热和冷却的过程，可以显著提升保持架的性能和使用寿命。
