SCS功能说明书(汽机侧)要点

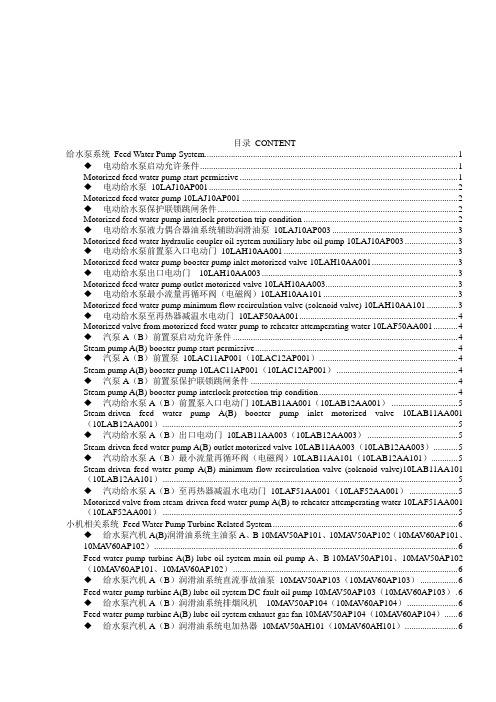

目录CONTENT给水泵系统Feed Water Pump System (1)◆电动给水泵启动允许条件 (1)Motorized feed water pump start permissive (1)◆电动给水泵10LAJ10AP001 (2)Motorized feed water pump 10LAJ10AP001 (2)◆电动给水泵保护联锁跳闸条件 (2)Motorized feed water pump interlock protection trip condition (2)◆电动给水泵液力偶合器油系统辅助润滑油泵10LAJ10AP003 (3)Motorized feed water hydraulic coupler oil system auxiliary lube oil pump 10LAJ10AP003 (3)◆电动给水泵前置泵入口电动门10LAH10AA001 (3)Motorized feed water pump booster pump inlet motorized valve 10LAH10AA001 (3)◆电动给水泵出口电动门10LAH10AA003 (3)Motorized feed water pump outlet motorized valve 10LAH10AA003 (3)◆电动给水泵最小流量再循环阀（电磁阀）10LAH10AA101 (3)Motorized feed water pump minimum flow recirculation valve (solenoid valve) 10LAH10AA101 (3)◆电动给水泵至再热器减温水电动门10LAF50AA001 (4)Motorized valve from motorized feed water pump to reheater attemperating water 10LAF50AA001 (4)◆汽泵A（B）前置泵启动允许条件 (4)Steam pump A(B) booster pump start permissive (4)◆汽泵A（B）前置泵10LAC11AP001（10LAC12AP001） (4)Steam pump A(B) booster pump 10LAC11AP001（10LAC12AP001） (4)◆汽泵A（B）前置泵保护联锁跳闸条件 (4)Steam pump A(B) booster pump interlock protection trip condition (4)◆汽动给水泵A（B）前置泵入口电动门10LAB11AA001（10LAB12AA001） (5)Steam-driven feed water pump A(B) booster pump inlet motorized valve 10LAB11AA001（10LAB12AA001） (5)◆汽动给水泵A（B）出口电动门10LAB11AA003（10LAB12AA003） (5)Steam-driven feed water pump A(B) outlet motorized valve 10LAB11AA003（10LAB12AA003） (5)◆汽动给水泵A（B）最小流量再循环阀（电磁阀）10LAB11AA101（10LAB12AA101） (5)Steam-driven feed water pump A(B) minimum flow recirculation valve (solenoid valve)10LAB11AA101（10LAB12AA101） (5)◆汽动给水泵A（B）至再热器减温水电动门10LAF51AA001（10LAF52AA001） (5)Motorized valve from steam-driven feed water pump A(B) to reheater attemperating water 10LAF51AA001（10LAF52AA001） (5)小机相关系统Feed Water Pump Turbine Related System (6)◆给水泵汽机A(B)润滑油系统主油泵A、B 10MA V50AP101、10MA V50AP102（10MAV60AP101、10MA V60AP102） (6)Feed water pump turbine A(B) lube oil system main oil pump A、B 10MA V50AP101、10MA V50AP102（10MA V60AP101、10MA V60AP102） (6)◆给水泵汽机A（B）润滑油系统直流事故油泵10MA V50AP103（10MA V60AP103） (6)Feed water pump turbine A(B) lube oil system DC fault oil pump 10MA V50AP103（10MA V60AP103）. 6◆给水泵汽机A（B）润滑油系统排烟风机10MA V50AP104（10MA V60AP104） (6)Feed water pump turbine A(B) lube oil system exhaust gas fan 10MA V50AP104（10MA V60AP104） (6)◆给水泵汽机A（B）润滑油系统电加热器10MA V50AH101（10MA V60AH101） (6)Feed water pump turbine A(B) lube oil system electric heater 10MA V50AH101（10MA V60AH101） (6)◆给水泵汽机A（B）系统电磁阀1(7YV) 10MA V50AA701（10MA V60AA701） (7)Feed water pump turbine A(B) system solenoid valve 1 (7YV) 10MAV50AA701（10MA V60AA701） (7)◆给水泵汽机A（B）系统电磁阀2(8YV) 10MA V50AA702（10MA V60AA702） (7)Feed water pump turbine A(B) system solenoid valve 2 (8YV) 10MAV50AA702（10MA V60AA702） (7)◆给水泵汽机A（B）低压缸疏水阀10MAL13AA101（10MAL14AA101） (7)Feed water pump turbine A(B) low pressure cylinder drain water valve 10MAL13AA101（10MAL14AA101） (7)◆给水泵汽机A（B）封汽管疏水阀10MAL13AA102（10MAL14AA102） (7)Feed water pump turbine A(B) sealing steam pipe drain water valve 10MAL13AA102（10MAL14AA102）7◆给水泵汽机A（B）平衡管疏水阀10MAL13AA103（10MAL14AA103） (8)Feed water pump turbine A(B) balancing pipe drain water valve 10MAL13AA103（10MAL14AA103）.. 8◆给水泵汽机A（B）高压缸疏水阀10LAC10GC001 (8)Feed water pump turbine A(B) high pressure cylinder drain water valve 10LAC10GC001 (8)◆汽动给水泵前置泵稀油站系统10MAL13AA104（10MAL14AA104） (8)Steam-driven feed water pump booster pump oil dilution station system 10MAL13AA104（10MAL14AA104） (8)凝结水系统Condensing Water System (8)◆凝结水泵A（B）启动允许条件 (8)Condensate pump A(B) start permissive (8)◆凝结水泵A（B）保护跳闸条件 (9)Condensate pump A(B) protection trip condition (9)◆凝结水泵A（B）10LCB10AP001（10LCB20AP001） (9)Condensate pump A(B) 10LCB10AP001（10LCB20AP001） (9)◆凝结水泵A（B）出口电动门10LCA12AA003（10LCA13AA003） (9)Condensate pump A(B) outlet motorized valve 10LCA12AA003（10LCA13AA003） (9)◆凝结水补充水泵10LCP10AP001 (9)Condensing water make-up pump 10LCP10AP001 (9)◆凝结水补水泵再循环电动门10LCP12AA001 (10)Condensing water make-up pump recirculation motorized valve 10LCP12AA001 (10)◆凝汽器正常补水电动门10LCP70AA001 (10)Condenser normal make-up water motorized valve 10LCP70AA001 (10)◆凝汽器事故补水电动门10LCP40AA130 (10)Condenser fault make-up water motorized valve 10LCP40AA130 (10)◆凝汽器水位调节阀旁路电动门10LCP11AA001 (10)Condenser water level regulating valve bypass motorized valve 10LCP11AA001 (10)◆除氧器水位调节阀旁路电动门10LCA10AA004 (10)Deaerator water level regulating valve bypass motorized valve 10LCA10AA004 (10)◆凝结水再循环流量调节阀旁路电动门10LCA42AA001 (11)Condensing water recirculation flow regulating valve bypass motorized valve 10LCA42AA001 (11)◆给水泵汽机A（B）排汽减温水电动门10LCE11AA001（10LCE11AA002） (11)Feed water pump turbine A(B) exhaust steam attemperating water motorized valve 10LCE11AA001（10LCE11AA002） (11)◆低压缸喷水母管电动门10LCE17AA003 (11)Low pressure cylinder spray water main pipe motorized valve 10LCE17AA003 (11)◆疏水扩容器I（II）减温水电动门10LCE19AA001（10LCE14AA001） (11)Drain water flash tank I（II）attemperating water motorized valve 10LCE19AA001（10LCE14AA001）11◆锅炉上水泵10LCP20AP001 (12)Boiler water supply pump 10LCP20AP001 (12)◆锅炉上水泵至高压给水管道电动门10LCP21AA001 (12)Motorized valve from boiler water supply pump to high pressure feed water pipe 10LCP21AA001 (12)◆闭式循环冷却水膨胀箱进水电动门10LCP30AA003 (12)Closed circulation cooling water expansion tank feed water motorized valve 10LCP30AA003 (12)◆A（B）侧凝汽器胶球清洗系统10PAH11GC001、10PAH12GC001 (12)A(B) side condenser rubber ball purging system 10PAH11GC001、10PAH12GC001 (12)◆凝汽器A（B）侧二次滤网10PAH11GC001、10PAH12GC001 (12)Condenser A(B) side secondary filter 10PAH11GC001、10PAH12GC001 (12)◆凝汽器A（B）侧循环水进口二次滤网排污阀10PAH41AA001（10PAH42AA001） (13)Condenser A(B) side circulating water inlet secondary filter blow down valve 10PAH41AA001（10PAH42AA001） (13)◆凝汽器A（B）侧循环水进口电动阀10PAH21AA001（10PAH22AA001） (13)Condenser A(B) side circulating water inlet motorized valve 10PAH21AA001（10PAH22AA001） (13)◆凝汽器A（B）侧循环水出口电动阀10PAH31AA001（10PAH32AA001） (13)Condenser A(B) side circulating water outlet motorized valve 10PAH31AA001（10PAH32AA001） (13)◆磨煤机消防蒸汽门10LBX70AA006 (13)Coal mill fire fighting steam valve 10LBX70AA006 (13)循环冷却水系统Circulation Cooling Water System (13)◆闭式循环冷却水泵A（B）启动允许条件 (13)Closed circulation cooling water pump A(B) start permissive (13)◆闭式循环冷却水泵A（B）保护跳闸条件 (14)Closed circulation cooling water pump A(B) protection trip condition (14)◆闭式循环冷却水泵A（B）10PGA11AP001（10PGA12AP001） (14)Closed circulation cooling water pump A(B) 10PGA11AP001（10PGA12AP001） (14)◆闭式循环冷却水泵A（B）出口电动门10PGA11AA001（10PGA12AA001） (14)Closed circulation cooling water pump A(B) outlet motorized valve 10PGA11AA001（10PGA12AA001）14◆闭式循环冷却水热交换器A（B）海水侧进口电动门10PCB31AA001（10PCB32AA001） (14)Closed circulation cooling water heat exchanger A(B) seawater side inlet motorized valve 10PCB31AA001（10PCB32AA001） (14)◆闭式循环冷却水热交换器A（B）海水侧出口电动门10PCB31AA002（10PCB32AA002） (15)Closed circulation cooling water heat exchanger A(B) seawater side outlet motorized valve 10PCB31AA002（10PCB32AA002） (15)◆闭式循环冷却水热交换器A（B）冷却水进口电动门10PGA21AA001（10PGA22AA001） (15)Closed circulation cooling water heat exchanger A(B) cooling water inlet motorized valve 10PGA21AA001（10PGA22AA001） (15)◆闭式循环冷却水热交换器A（B）冷却水出口电动门10PGA21AA002（10PGA22AA002） (15)Closed circulation cooling water heat exchanger A(B) cooling water outlet motorized valve 10PGA21AA002（10PGA22AA002） (15)◆汽机房冷却水回水电动门1、2 10PGA31AA002、10PGA33AA001 (15)Turbine room cooling water return water motorized valve 1、2 10PGA31AA002、10PGA33AA001 (15)◆锅炉房冷却水回水母管电动门10PGA50AA001 (15)Boiler room cooling water return water main pipe motorized valve 10PGA50AA001 (15)◆汽轮机冷油器冷却回水母管电动门10PGA34AA001 (15)Turbine oil cooler cooling return water main pipe motorized valve 10PGA34AA001 (15)◆给水泵汽机润滑油冷油器回水电动门 (15)10PGA31AA001 Feed water pump turbine lube oil cooler return water motorized valve 10PGA31AA001 15◆海水升压泵A（B）10PCC21AP001（10PCC22AP001） (16)Seawater pressure booster pump A(B) 10PCC21AP001（10PCC22AP001） (16)◆海水升压泵A（B）进口电动门10PCB21AA001（10PCB22AA001） (16)Seawater pressure booster pump A(B) inlet motorized valve 10PCB21AA001（10PCB22AA001） (16)◆海水升压泵A（B）出口电动门10PCB21AA002（10PCB22AA002） (16)Seawater pressure booster pump A(B) outlet motorized valve 10PCB21AA002（10PCB22AA002） (16)◆电动滤水器10PCB22GC001 (16)Motorized water filter 10PCB22GC001 (16)◆电动滤水器前电动门10PCB22AA004 (17)Motorized water filter front motorized valve 10PCB22AA004 (17)◆电动滤水器后电动门10PCB22AA005 (17)Motorized water filter rear motorized valve 10PCB22AA005 (17)◆电动滤水器旁路电动门10PCB23AA001 (17)Motorized water filter bypass motorized valve 10PCB23AA001 (17)◆电动滤水器排污电动门10PCB24AA001 (17)Motorized water filter blow down motorized valve 10PCB24AA001 (17)轴封蒸汽系统Gland Steam System (17)◆轴封风机A（B）10LBW20AN001（10LBW21AN001） (17)Gland steam condenser extraction fan A(B) 10LBW20AN001（10LBW21AN001） (17)◆轴封风机A（B）进口电动门10LBW20AA001（10LBW21AA001） (18)Gland steam condenser extraction fan A(B) inlet motorized valve 10LBW20AA001（10LBW21AA001）18◆高压汽源控制站进汽电动门10LBW13AA001 (18)High pressure steam control station inlet steam motorized valve 10LBW13AA001 (18)◆高压汽源控制站旁路电动门X0LBW13AA003 (18)High pressure steam control station bypass motorized valve X0LBW13AA003 (18)◆辅助蒸汽来汽源电动门10LBW10AA001 (18)Auxiliary steam inlet motorized valve 10LBW10AA001 (18)◆再热冷段来汽源电动门10LBW11AA001 (18)Cold-reheater auxiliary steam inlet motorized valve 10LBW11AA001 (18)◆辅助汽源控制站进汽电动门10LBW12AA001 (18)Auxiliary steam control station auxiliary steam inlet motorized valve 10LBW12AA001 (18)◆辅助汽源控制站旁路电动门10LBW12AA003 (19)Auxiliary steam control station bypass motorized valve 10LBW12AA003 (19)◆溢流控制站旁路电动门10LBW14AA002 (19)Overflow control station inlet steam bypass motorized valve 10LBW14AA002 (19)◆低压轴封减温水电动门10LBW15AA001 (19)Low pressure gland desuperheater water motorized valve 10LBW15AA001 (19)◆事故排放阀10LBW17AA001 (19)Turbine emergency discharge valve 10LBW17AA001 (19)◆汽缸夹层进汽箱进汽阀10MAW40AA001 (19)Turbine cylinder interlayer heat header inlet motorized valve 10MAW40AA001 (19)◆RFV节流阀10MAW10AA001 (19)Regulating flow valve 10MAW10AA001 (19)◆汽缸夹层加热疏水阀10MAW30AA001 (19)Turbine cylinder interlayer heat header drain water motorized valve 10MAW30AA001 (19)高加功能组High Pressure Heater Function Group (20)◆高加保护 (20)High pressure heater protection (20)◆1、2、3抽电动门10LBQ10AA001、10LBQ20AA001、10LBQ30AA001 (20)1、2、3 Extraction steam motorized valve 10LBQ10AA001、10LBQ20AA001、10LBQ30AA001 (20)◆1、2、3抽逆止门10LBQ10AA002、10LBQ20AA002、10LBQ30AA002 (20)1、2、3 Extraction steam check valve10LBQ10AA002、10LBQ20AA002、10LBQ30AA002 (20)◆1、2、3段抽汽电动门前疏水阀10LBQ10AA401、10LBQ20AA401、10LBQ30AA401 (21)1、2、3 stage extraction steam motorized front drain water valve 10LBQ10AA401、10LBQ20AA401、10LBQ30AA401 (21)◆1、2、3段抽汽逆止阀后疏水阀10LBQ10AA402、10LBQ20AA402、10LBQ30AA402 (21)1、2、3 Stage extraction steam check valve rear drain water valve 10LBQ10AA402、10LBQ20AA402、10LBQ30AA402 (21)◆1、2、3号高加入口电动门10LAB30AA005、10LAB30AA003、10LAB30AA001 (21)1、2、3号High pressure heater inlet motorized valve10LAB30AA005、10LAB30AA003、10LAB30AA001 (21)◆1、2、3号高加出口电动门10LAB30AA006、10LAB30AA004、10LAB30AA002 (22)1、2、3 High pressure heater outlet motorized valve10LAB30AA006、10LAB30AA004、10LAB30AA00222◆1、2、3号高加旁路电动门10LAB33AA001、10LAB32AA001、10LAB31AA001 (22)1、2、3 High pressure heater bypass motorized valve 10LAB33AA001、10LAB32AA001、10LAB31AA00122◆1、2、3号高加正常疏水阀（电磁阀）10LCH10AA101、10LCH20AA101、10LCH30AA101 . 221、2、3 High pressure heater normal drain water valve (solenoid valve) 10LCH10AA101、10LCH20AA101、10LCH30AA101 (22)◆1、2、3号高加事故疏水阀1（电磁阀）10LCH10AA102、10LCH20AA102、10LCH30AA102221、2、3 High pressure heater emergency drain water valve 1（solenoid valve）10LCH10AA102、10LCH20AA102、10LCH30AA102 (22)◆1、2号高加事故疏水阀2（电磁阀）10LCH10AA103、10LCH20AA103 (23)1、2 High pressure heater emergency drain water valve 2（solenoid valve）10LCH10AA103、10LCH20AA103 (23)低加功能组Low Pressure Heater Function Group (23)◆低加保护 (23)Low pressure heater protection (23)◆5、6抽电动门10LBS50AA001、10LBS60AA001 (23)5、6 Extraction motorized valve 10LBS50AA001、10LBS60AA001 (23)◆5、6抽逆止门10LBS50AA002、10LBS60AA002 (24)5、6 Extraction check valve10LBS50AA002、10LBS60AA002 (24)◆5、6段抽汽电动门前疏水阀10LBS50AA401、10LBS60AA401 (24)5、6 Stage extraction steam motorized valve front drain water valve 10LBS50AA401、10LBS60AA401 24◆5、6段抽汽逆止阀后疏水阀10LBS50AA402、10LBS60AA402 (24)5、6 Stage extraction steam check valve rear drain water valve 10LBS50AA402、10LBS60AA402 (24)◆5号低加出口电动门10LCA40AA001 (24)#5 Low pressure heater outlet motorized valve10LCA40AA001 (24)◆#5低加出口至循环水回水管道电动门10LCA41AA001 (25)#5 Motorized valve from low pressure heater outlet to recirculation return water pipe 10LCA41AA001 (25)◆8号低加进口电动门10LCA10AA006 (25)#8 Low pressure heater inlet motorized valve10LCA10AA006 (25)◆7号低加出口电动门10LCA20AA001 (25)#7 Low pressure heater outlet motorized valve 10LCA20AA001 (25)◆#7.#8低加旁路电动门10LCA10AA005 (25)#7.#8 Low pressure heater bypass motorized valve10LCA10AA005 (25)◆5、6、7、8号低加正常疏水阀（电磁阀）10LCJ50AA101、10LCJ60AA101、10LCJ70AA101、10LCJ80AA101 (25)#5、6、7、8 Low pressure heater normal drain water valve（solenoid valve）10LCJ50AA101、10LCJ60AA101、10LCJ70AA101、10LCJ80AA101 (25)◆5、6、7、8号低加事故疏水阀（电磁阀）10LCJ51AA101、10LCJ61AA101、10LCJ71AA101、10LCJ81AA101 (26)#5、6、7、8 Low pressure heater emergency drain water valve（solenoid valve）10LCJ51AA101、10LCJ61AA101、10LCJ71AA101、10LCJ81AA101 (26)除氧器及四段抽汽系统Deaerator and 4-stage Extraction Steam System (26)◆除氧器保护 (26)Deaerator protection (26)◆4抽1电动门10LBS40AA001 (27)4-stage extraction steam pipe 1 motorized valve 10LBS40AA001 (27)◆4抽1逆止门#1、#2 10LBS40AA002、10LBS40AA003 (27)4-stage extraction steam pipe 1 check valve #1、#2 10LBS40AA002、10LBS40AA003 (27)◆4抽1电动门前疏水阀10LBS40AA401 (27)4-stage extraction steam pipe 1 motorized valve front drain water valve 10LBS40AA401 (27)◆4抽1逆止阀2后疏水阀10LBS40AA402 (27)4-stage extraction steam pipe 1 check valve 2 rear drain water valve 10LBS40AA402 (27)◆4抽2逆止门10LBS41AA001 (28)4-stage extraction steam pipe 2 check valve 10LBS41AA001 (28)◆4抽2逆止阀前疏水阀10LBS41AA401 (28)4-stage extraction steam pipe 2 check valve front drain water valve 10LBS41AA401 (28)◆4抽至除氧器电动门10LBS43AA001 (28)4-stage extraction to deaerator motorized valve 10LBS43AA001 (28)◆除氧器至凝汽器疏水扩容器电动门10LAA40AA401 (28)Deaerator to condenser drain water flash tank motorized valve 10LAA40AA401 (28)◆除氧器至定排电动门10LAA40AA404 (29)Deaerator to intermittent blow down flash tank motorized valve 10LAA40AA404 (29)◆除氧器放汽电动门10LAA40AA501 (29)Deaerator exhaust steam motorized valve 10LAA40AA501 (29)◆给水泵汽机A（B）进汽(四段抽汽)电动门10LBR21AA001（10LBR22AA001） (29)Feed water pump A（B）inlet steam (4-stage extraction) motorized valve 10LBR21AA001（10LBR22AA001） (29)◆给水泵汽机A（B）进汽管(四段抽汽)疏水阀10LBR21AA401（10LBR22AA401） (29)Feed water pump turbine A(B) inlet steam pipe (4-stage extraction) drain water valve 10LBR21AA401（10LBR22AA401） (29)◆给水泵汽机A（B）排汽电动门10LBR31AA001（10LBR32AA001） (30)Feed water pump turbine A(B) exhaust steam motorized valve 10LBR31AA001（10LBR32AA001） (30)◆辅助蒸汽联箱至除氧器供汽电动门10LBG17AA001 (30)Auxiliary steam header to deaerator motorized valve 10LBG17AA001 (30)◆辅汽联箱至除氧器可调电动门10LBS40AA005 (30)Auxiliary steam header to deaerator inching motorized valve 10LBS40AA005 (30)汽机防进水保护Turbine Waterproof Protection (31)◆防进水控制的划分原则 (31)Category convention (31)◆汽机高压组疏水门组（共计11个阀门） (31)Turbine high pressure group drain water valve group (11 valves) (31)◆汽机中压组疏水阀（共计9个阀门） (31)Turbine intermediate pressure group drain water valve group (9 valves) (31)◆汽机低压组疏水阀（共计4个阀门） (32)Turbine low pressure group drain water valve group (4 valves) (32)◆防进水保护控制的策略 (32)Control principle of waterproof protection (32)汽机油系统Turbine Oil System (33)◆汽机交流润滑油泵10MA V20AP101 (33)Turbine AC lube oil pump 10MA V20AP101 (33)◆汽机直流事故油泵10MA V10AP101 (33)Turbine DC emergency oil pump 10MA V10AP101 (33)◆汽机顶轴油泵A（B）10MA V30AP101（10MA V40AP101） (33)Turbine jacking oil pump A(B) 10MA V30AP101（10MA V40AP101） (33)◆汽机润滑油箱排烟风机A（B）10MA V10AN001（10MAV20AN001） (33)Turbine lube oil tank exhaust fan A（B）10MA V10AN001（10MA V20AN001） (33)◆汽机润滑油箱电加热器A（B）10MA V10AH101（10MAV10AH101） (34)Turbine lube oil tank electric heater A(B) 10MA V10AH101（10MA V10AH101） (34)◆交流润滑油泵联动试验泄压电磁阀10MA V00AA701 (34)AC lube oil pump linking action test discharge press solenoid valve 10MA V00AA701 (34)◆直流事故润滑油泵联动试验泄压电磁阀10MA V00AA702 (34)DC emergency lube oil pump linking action test discharge press solenoid valve 10MA V00AA702 (34)◆抗燃油供油泵A（B）10MA V30AP101（10MA V40AP101） (34)Control fluid feed pump A(B) 10MA V30AP101（10MA V40AP101） (34)◆抗燃油循环泵A（B）10MA V30AP103（10MA V40AP104） (34)Control fluid circulating pump A(B) 10MA V30AP103（10MA V40AP104） (34)◆抗燃油箱加热器10MAX10HT001(002) (35)Control fluid tank heater 10MAX10HT001 (002) (35)◆汽机盘车装置10MAK00GC001 (35)Turbine turning gear 10MAK00GC001 (35)发电机密封油系统Generator Sealing Oil System (35)◆发电机氢侧密封油泵A（B）10MKW20AP101（10MKW20AP102） (35)Generator H2 side sealing oil pump A（B）10MKW20AP101（10MKW20AP102） (35)◆发电机空侧密封油泵A（B）10MKW10AP101（10MKW10AP102） (35)Generator air side sealing oil pump A（B）10MKW10AP101（10MKW10AP102） (35)◆发电机氢侧密封油箱自动补油电磁阀10MKW10AA701 (36)Generator H2 side sealing oil tank auto make-up oil solenoid valve 10MKW10AA701 (36)◆发电机氢侧密封油箱自动排油电磁阀10MKW31AC001 (36)Generator H2 side sealing oil tank auto drain oil solenoid valve 10MKW31AC001 (36)发电机定冷水系统Generator Stator Cooling Water System (36)◆发电机定子冷却水泵A（B）10MKF10AP001（10MKF10AP002） (36)Generator stator cooling water pump A（B）10MKF10AP001（10MKF10AP002） (36)◆发电机补水电磁阀10MKF10AA701 (36)Generator make-up water solenoid valve 10MKF10AA701 (36)◆发电机补氢电磁阀10MKG10AA701 (37)Generator makeup hydrogen solenoid valve 10MKG10AA701 (37)辅助蒸汽系统Auxiliary Steam System (37)◆四段抽汽至辅助蒸汽联箱供汽电动门10LBG16AA001 (37)#4 extraction steam to auxiliary steam header motorized valve 10LBG16AA001 (37)◆再热冷段至辅助蒸汽联箱供汽电动门 (37)10LBG13AA001 Cold reheat steam to auxiliary steam header motorized valve 10LBG13AA001 (37)◆邻炉加热蒸汽集箱进汽电动门1、210LBG14AA001、10LBG15AA001 (38)Boiler heating steam header inlet steam motorized valve 1、210LBG14AA001、10LBG15AA001 (38)◆启动锅炉至辅助蒸汽联箱供汽电动门00LBG11AA001 (38)Startup boiler to auxiliary steam header supply steam motorized valve 00LBG11AA001 (38)高压缸排放系统及其他HP Cylinder Exhaust System and Accessories (38)◆汽机高压缸排汽阀(左) 10LBC11AA001 (38)Turbine high pressure cylinder exhaust steam valve (left)10LBC11AA001 (38)◆汽机高压缸排汽阀(右) 10LBC12AA001 (38)Turbine high pressure cylinder exhaust steam valve (right) 10LBC12AA001 (38)◆汽机高压缸排汽管疏水罐疏水阀10LBC11AA401 (39)Turbine high pressure cylinder exhaust steam pipe drain tank drain water valve 10LBC11AA401 (39)◆高旁后疏水罐疏水阀10LBC10AA401 (39)High pressure bypass rear drain water tank drain water valve 10LBC10AA401 (39)◆高旁前电动门10LBA30AA001 (39)High pressure bypass front motorized valve 10LBA30AA001 (39)◆给水泵汽机A（B）进汽(冷再热蒸汽)母管电动门10LBR11AA001（10LBR12AA001） (39)Feed water pump turbine A(B) inlet steam (cold reheat steam) main pipe motorized valve 10LBR11AA001（10LBR12AA001） (39)◆低旁前疏水罐疏水阀10LBB30AA401 (39)Low pressure bypass front drain water tank drain water valve 10LBB30AA401 (39)◆低旁前疏水罐疏水阀10LBB30AA401 (40)Low pressure bypass front drain water tank drain water valve 10LBB30AA401 (40)抽真空系统Extraction Vacuum System (40)◆真空泵A（B）启动允许条件 (40)Vacuum pump A(B) start permissive (40)◆真空泵A（B）保护跳闸条件 (40)Vacuum pump A(B) protection trip condition (40)◆真空泵A（B）10MAJ21AP001（10MAJ22AP001） (41)Vacuum pump A（B）10MAJ21AP001（10MAJ22AP001） (41)◆真空泵A（B）入口气动阀10MAJ21GF001（10MAJ22GF001） (41)Vacuum pump A(B) inlet pneumatic valve 10MAJ21GF001（10MAJ22GF001） (41)◆真空泵A（B）补水电磁阀10MAJ21GF001（10MAJ22GF001） (41)Vacuum pump A(B) makeup water solenoid valve 10MAJ21GF001（10MAJ22GF001） (41)◆真空泵A（B）再循环泵10MAJ21AP002（10MAJ22AP002） (41)Vacuum pump A(B) circulation pump 10MAJ21AP002（10MAJ22AP002） (41)◆水室真空泵入口气动阀10MAJ30AA001 (41)Condenser water box vacuum pump inlet pneumatic valve 10MAJ30AA001 (41)◆水室真空泵补水电磁阀10MAJ30AA701 (41)Condenser water box vacuum pump makeup water solenoid valve 10MAJ30AA701 (41)◆凝汽器真空破坏门10MAJ10AA001 (42)Condenser vacuum destroy valve 10MAJ10AA001 (42)公用循环水系统Common Circulating Water System (42)◆1A（1B）循环水泵启动允许条件 (42)1A（1B）circulating water pump start permissive (42)◆1A（1B）循环水泵保护跳闸条件 (42)1A（1B）circulating water pump protection trip condition (42)◆1A（1B）循环水泵10PAC10AP001（10PAC20AP001） (42)1A（1B）circulating water pump 10PAC10AP001（10PAC20AP001） (42)◆1A（1B）循泵出口液动蝶阀10PAB10AA001 (43)1A（1B）circulating water pump outlet hydraulically-operated butter valve 10PAB10AA001 (43)◆1A（1B）旋转滤网10PAA10AT020（10PAA20A T020） (43)1A（1B）barscreen filter 10PAA10A T020（10PAA20A T020） (43)◆冲洗水至1A（1B）旋转滤网电动门10PAA10AA005（10PAA20AA005） (44)Screen wash flushing water to 1A（1B）barscreen filter motorized valve 10PAA10AA005（10PAA20AA005） (44)◆冷却水至1A（1B）循泵导向轴承电磁阀10PAC10AA001（10PAC20AA001） (44)Cooling water to 1A(1B) circulating pump guide bearing solenoid valve 10PAC10AA001（10PAC20AA001） (44)◆冷却水至1A（1B）循泵推力轴承电磁阀10PAC10AA002（10PAC20AA002） (44)Cooling water to 1A(1B) circulating pump thrust bearing solenoid valve 10PAC10AA002（10PAC20AA002） (44)◆冲洗水泵A（B）00PAA10BR001（00PAA20BR001） (44)Screen wash pump A(B) 00PAA10BR001（00PAA20BR001） (44)◆冲洗水至旋转滤网电动门00PAA30AA002 (45)Screen wash flushing water to barscreen filter motorized valve 00PAA30AA002 (45)◆冷却风机A（B）00PAC41AH001（00PAC42AH001） (45)Cooling fan A(B) 00PAC41AH001（00PAC42AH001） (45)◆冷却水泵A（B）00PAC21AP001（00PAC22AP001） (45)Cooling water pump A(B) 00PAC21AP001（00PAC22AP001） (45)◆#1循环水隔离阀10PAB30AA001 (45)#1 circulating water isolation valve 10PAB30AA001 (45)◆循环水#1#2机组间旁路门00PAB10AA001 (45)Circulating water unit #1 #2 bypass valve 00PAB10AA001 (45)◆旋转滤网清洗系统Barscreen washing system (45)精处理系统Polished Treatment System (46)◆混床A（B）进水门电磁阀10LDF10AA001（10LDF20AA001） (46)Mixed bed A(B) inlet water solenoid valve 10LDF10AA001（10LDF20AA001） (46)◆混床A（B）升压阀电磁阀10LDF10AA002（10LDF20AA002） (46)Mixed bed A(B) booster valve solenoid valve 10LDF10AA002（10LDF20AA002） (46)◆混床A（B）出水门电磁阀10LDF10AA003（10LDF20AA003） (46)Mixed bed A(B) outlet water valve solenoid valve 10LDF10AA003（10LDF20AA003） (46)◆混床A（B）再循环门电磁阀10LDF10AA004（10LDF20AA004） (46)Mixed bed A(B) recirculation valve solenoid valve 10LDF10AA004（10LDF20AA004） (46)◆混床A（B）树脂进口门电磁阀10LDF10AA005（10LDF20AA005） (46)Mixed bed A(B) resin inlet valve solenoid valve 10LDF10AA005（10LDF20AA005） (46)◆混床A（B）树脂出口门电磁阀10LDF10AA006（10LDF20AA006） (46)Mixed bed A(B) resin outlet valve solenoid valve 10LDF10AA006（10LDF20AA006） (46)◆混床A（B）进气门电磁阀10LDF10AA007（10LDF20AA007） (47)Mixed bed A(B) inlet gas valve solenoid valve 10LDF10AA007（10LDF20AA007） (47)◆混床A（B）排气阀电磁阀10LDF10AA501（10LDF20AA501） (47)Mixed bed A(B) exhaust gas valve solenoid valve 10LDF10AA501（10LDF20AA501） (47)◆混床A（B）进冲洗水门电磁阀10LDF10AA401（10LDF20AA401） (47)Mixed bed A(B) inlet wash flushing water valve solenoid valve 10LDF10AA401（10LDF20AA401） (47)◆混床再循环出水门电磁阀10LDK10AA001 (47)Mixed bed recirculation outlet water valve solenoid valve 10LDK10AA001 (47)◆混床再循环排水门电磁阀10LDK10AA401 (47)Mixed bed recirculation exhaust water valve solenoid valve 10LDK10AA401 (47)◆混床混合树脂进气阀00LDC30AA001 (47)Mixed bed mixed resin inlet gas valve 00LDC30AA001 (47)◆混床输送树脂进气阀00LDC30AA002 (47)Mixed bed resin transport inlet gas valve 00LDC30AA002 (47)◆#1机组混床来树脂输送门电磁阀10LDP20AA191 (48)#1 unit mixed bed feed resin transport valve solenoid valve 10LDP20AA191 (48)◆至#1机组混床树脂输送门电磁阀10LDP30AA191 (48)To #1 unit mixed bed resin transport valve solenoid valve 10LDP30AA191 (48)◆阴塔树脂进口门电磁阀00LDP20AA003 (48)Cathode tower resin inlet valve solenoid valve 00LDP20AA003 (48)◆阴塔树脂出口门电磁阀00LDP20AA004 (48)Cathode tower resin outlet valve solenoid valve 00LDP20AA004 (48)◆阴塔进碱门电磁阀00LDP20AA005 (48)Cathode tower inlet alkali valve solenoid valve 00LDP20AA005 (48)◆阴塔进气门电磁阀00LDP20AA006 (48)Cathode tower inlet gas valve solenoid valve 00LDP20AA006 (48)◆阴塔排气门电磁阀00LDP20AA502 (48)Cathode tower exhaust gas valve solenoid valve 00LDP20AA502 (48)◆阴塔正洗进水门电磁阀00LDP20AA401 (48)Cathode tower backward wash inlet water valve solenoid valve 00LDP20AA401 (48)◆阴塔底部排水门电磁阀00LDP20AA402 (49)Cathode tower bottom part exhaust water valve solenoid valve 00LDP20AA402 (49)◆阴塔倒U型排水门电磁阀00LDP20AA404 (49)Cathode tower reverse U type exhaust water valve solenoid valve 00LDP20AA404 (49)◆阴塔中部排水门电磁阀00LDP20AA404 (49)Cathode tower middle part exhaust water valve solenoid valve 00LDP20AA404 (49)◆阳塔树脂进口门电磁阀00LDP20AA007 (49)Anode tower resin inlet valve solenoid valve 00LDP20AA007 (49)◆阳塔树脂出口门电磁阀00LDP20AA008 (49)Anode tower resin outlet valve solenoid valve 00LDP20AA008 (49)◆阳塔进酸门电磁阀00LDP20AA009 (49)Anode tower acid inlet valve solenoid valve 00LDP20AA009 (49)◆阳塔进气门电磁阀00LDP20AA012 (49)Anode tower inlet gas valve solenoid valve 00LDP20AA012 (49)◆阳塔排气门电磁阀00LDP20AA503 (50)Anode tower exhaust gas valve solenoid valve 00LDP20AA503 (50)◆阳塔上部进水门电磁阀00LDP20AA407 (50)Anode tower top part inlet water valve solenoid valve 00LDP20AA407 (50)◆阳塔底部进水门电磁阀00LDP20AA408 (50)Anode tower bottom part inlet water valve solenoid valve 00LDP20AA408 (50)◆阳塔上部排水阀电磁阀00LDP20AA409 (50)Anode tower top part exhaust water valve solenoid valve 00LDP20AA409 (50)◆阳塔底部排水门电磁阀00LDP20AA410 (50)Anode tower bottom part exhaust water valve solenoid valve 00LDP20AA410 (50)◆阳塔倒U型排水门电磁阀00LDP20AA411 (50)Anode tower reverse U type exhaust water valve solenoid valve 00LDP20AA411 (50)◆阳塔中部排水门电磁阀00LDP20AA413 (50)Anode tower middle part exhaust water valve solenoid valve 00LDP20AA413 (50)◆混脂输送门电磁阀00LDP20AA001 (50)Mixed resin transport valve solenoid valve 00LDP20AA001 (50)◆混合树脂输送隔离门电磁阀00LDP20AA002 (51)Mixed resin transport isolating valve solenoid valve 00LDP20AA002 (51)◆送脂进水门电磁阀00LDP20AA405 (51)Feed resin inlet water valve solenoid valve 00LDP20AA405 (51)◆树脂管道冲洗门电磁阀00LDP20AA406 (51)Resin pipe wash flushing valve solenoid valve 00LDP20AA406 (51)◆隔离罐排气门电磁阀00LDP20AA501 (51)Isolating cylinder exhaust gas valve solenoid valve 00LDP20AA501 (51)◆进CO2电磁阀00LDP20AA010 (51)Inlet CO2 solenoid valve 00LDP20AA010 (51)◆酸混合三通进酸门电磁阀00LDP70AA001 (51)Acid combined three way inlet acid valve solenoid valve 00LDP70AA001 (51)◆酸混合三通进水门电磁阀00LDP70AA002 (51)Acid combined three way inlet water valve solenoid valve 00LDP70AA002 (51)◆碱混合三通进碱门电磁阀00LDP80AA001 (52)Alkali combined three way inlet alkali valve solenoid valve 00LDP80AA001 (52)◆碱混合三通进水门电磁阀00LDP80AA002 (52)Alkali combined three way inlet water valve solenoid valve 00LDP80AA002 (52)◆再循环水泵10LDK10AP001 (52)Recirculation water pump 10LDK10AP001 (52)◆冲洗水泵A（B）00LDP50AP001（00LDP50AP002） (52)Wash flushing water pump 00LDP50AP001（00LDP50AP002） (52)◆罗茨风机A（B）00LDC20AN001（00LDC20AN002） (52)Roots blower A（B）00LDC20AN001（00LDC20AN002） (52)◆酸计量泵A（B）00LDP70AP001（00LDP70AP002） (52)Acid proportioning pump A（B）00LDP70AP001（00LDP70AP002） (52)◆碱计量泵A（B）00LDP80AP001（00LDP80AP002） (52)Alkali proportioning pump A（B）00LDP80AP001（00LDP80AP002） (52)◆罗茨风机母管排空阀00LDC20AA501 (53)Roots blower main pipe emptying valve 00LDC20AA501 (53)◆#1（#2、#3、#4）电加热器00LDPGC001A（00LDPGC001B、00LDPGC001C、00LDPGC001D）。

JS-S2006-077-05国电泰州发电有限公司2×1000MW超超临界工程DCS 系统机侧顺控功能设计说明书（三联会确认版）编写：项目经理：审核：批准：北京国电智深控制技术有限公司2006 年10 月目录目录......................................................................................................................................... - 2 -第1 章说明............................................................................................................................. - 3 -1 顺控系统设计说明............................................................................................................- 3 -典型逻辑说明.......................................................................................................................- 5 - SCS 操作画面........................................................................................................................- 5 -第2 章汽机顺控..................................................................................................................... - 7 -1 电动给水泵子组项............................................................................................................- 7 -2 汽动给水泵子组项..........................................................................................................- 12 -3 高压加热器子组项..........................................................................................................- 19 -4 四段抽汽和除氧器子组项..............................................................................................- 27 -5 蒸汽管道疏水阀子组项..................................................................................................- 30 -6 凝结水子组项..................................................................................................................- 32 -7 凝汽器真空系统子组项..................................................................................................- 37 -8 低压加热器子组项..........................................................................................................- 39 -9 辅助蒸汽系统子组项......................................................................................................- 47 -10 发电机冷却水系统子组项............................................................................................- 49 -11 发电机密封油系统子组项............................................................................................- 51 -12 闭式冷却水系统子组项................................................................................................- 52 -13 开式循环水系统子组项................................................................................................- 54 -14 汽机油系统子组项........................................................................................................- 56 -第3 章公用系统（远程）系统子组项............................................................................... - 61 -1 循环水系统......................................................................................................................- 61 -2 雨水泵房.........................................................................................................................- 64 -3 空压机站.........................................................................................................................- 66 -第1章说明1 顺控系统设计说明顺序控制系统(SCS)包括锅炉、汽机(包括发电机)的主要辅机设备及系统的控制、联锁、保护功能。

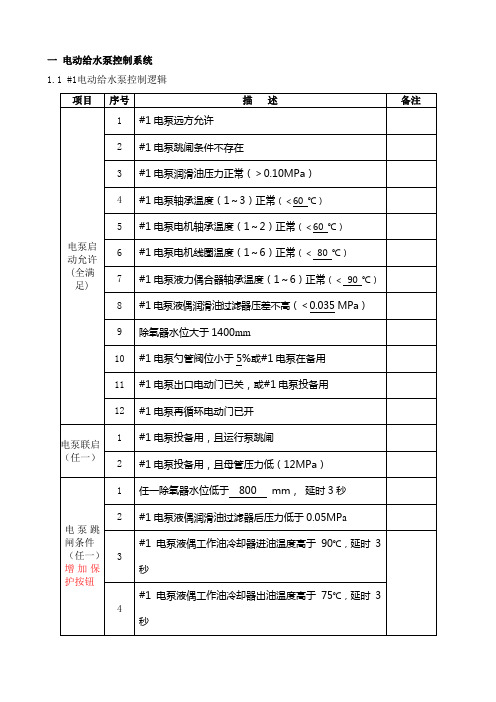

一电动给水泵控制系统1.1 #1电动给水泵控制逻辑项目序号描述备注电泵启动允许(全满足)1 #1电泵远方允许2 #1电泵跳闸条件不存在3 #1电泵润滑油压力正常（＞0.10MPa）4 #1电泵轴承温度（1～3）正常（＜60 ℃）5 #1电泵电机轴承温度（1～2）正常（＜60 ℃）6 #1电泵电机线圈温度（1～6）正常（＜80 ℃）7 #1电泵液力偶合器轴承温度（1～6）正常（＜90 ℃）8 #1电泵液偶润滑油过滤器压差不高（＜0.035 MPa）9 除氧器水位大于1400mm10 #1电泵勺管阀位小于5%或#1电泵在备用11 #1电泵出口电动门已关，或#1电泵投备用12 #1电泵再循环电动门已开电泵联启（任一）1 #1电泵投备用，且运行泵跳闸2 #1电泵投备用，且母管压力低（12MPa）电泵跳闸条件（任一）增加保护按钮1 任一除氧器水位低于800 mm，延时3秒2 #1电泵液偶润滑油过滤器后压力低于0.05MP a3#1电泵液偶工作油冷却器进油温度高于90℃，延时3秒4#1电泵液偶工作油冷却器出油温度高于75℃，延时3秒5 #1电泵任一轴承温度高于100℃，延时3秒6 #1电泵液力偶合器任一轴承温度高于95℃，延时3秒7 #1电泵电机任一轴承温度高于75℃，延时3秒8 #1电泵电机线圈温度高于110℃，延时3秒1.2 #1电动给水泵出口电动门控制逻辑项目序号描述备注联锁开 1 #1电泵投备用联锁关 1 #1电泵停止且未投备用1.3 #1电动给水泵辅助油泵项目序号描述备注联锁启1 #1电泵运行且润滑油压力低（0.08MPa），自动启2 #1电泵投备用，联启3 #1电泵停保护启联锁停 1 #1电泵运行且润滑油压力高于0.25MPa，联锁停试验人员：试验日期：年月日2.1 #2电动给水泵控制逻辑项目序号描述备注电泵启动允许(全满足) 1 #2电泵远方允许2 #2电泵跳闸条件不存在3 #2电泵润滑油压力正常（＞0.10MPa）4 #2电泵轴承温度（1～3）正常（＜60 ℃）5 #2电泵电机轴承温度（1～2）正常（＜60 ℃）6 #2电泵电机线圈温度（1～6）正常（＜80 ℃）7 #2电泵液力偶合器轴承温度（1～6）正常（＜90 ℃）8 #2电泵液偶润滑油过滤器压差不高（＜0.035 MPa）9 除氧器水位大于1400mm10 #2电泵勺管阀位小于5%或#1电泵在备用11 #2电泵出口电动门已关，或#1电泵投备用12 #2电泵再循环电动门已开电泵联启（任一）1 #2电泵投备用，且运行泵跳闸2 #2电泵投备用，且母管压力低（12MPa）电泵跳闸条件（任一）增加保护按钮1 任一除氧器水位低于800 mm，延时3秒2 #1电泵液偶润滑油过滤器后压力低于0.05MP a3#2电泵液偶工作油冷却器进油温度高于90℃，延时3秒4#2电泵液偶工作油冷却器出油温度高于75℃，延时3秒5 #2电泵任一轴承温度高于100℃，延时3秒6 #2电泵液力偶合器任一轴承温度高于95℃，延时3秒7 #2电泵电机任一轴承温度高于75℃，延时3秒8 #2电泵电机线圈温度高于110℃，延时3秒2.2 #2电动给水泵出口电动门控制逻辑项目序号描述备注联锁开 1 #2电泵投备用联锁关 1 #2电泵停止且未投备用2.3 #2电动给水泵辅助油泵项目序号描述备注联锁启1 #2电泵运行且润滑油压力低（0.08MPa），自动启2 #2电泵投备用，联启3 #2电泵停保护启联锁停 1 #2电泵运行且润滑油压力高于0.25MPa，联锁停试验人员：试验日期：年月日3.1 #3电动给水泵控制逻辑项目序号描述备注电泵启动允许(全满足)1 #3电泵远方允许2 #3电泵跳闸条件不存在3 #3电泵润滑油压力正常（＞0.10MPa）4 #3电泵轴承温度（1～3）正常（＜60 ℃）5 #3电泵电机轴承温度（1～2）正常（＜60 ℃）6 #3电泵电机线圈温度（1～6）正常（＜80 ℃）7 #3电泵液力偶合器轴承温度（1～6）正常（＜90 ℃）8 #3电泵液偶润滑油过滤器压差不高（＜0.035 MPa）9 除氧器水位大于1400mm10 #3电泵勺管阀位小于5%或#1电泵在备用11 #3电泵出口电动门已关，或#1电泵投备用12 #3电泵再循环电动门已开电泵联启（任一）1 #3电泵投备用，且运行泵跳闸2 #3电泵投备用，且母管压力低（12MPa）电泵跳闸条件（任一）增加保护按钮1 任一除氧器水位低于800 mm，延时3秒2 #3电泵液偶润滑油过滤器后压力低于0.05MP a3#3电泵液偶工作油冷却器进油温度高于90℃，延时3秒4#3电泵液偶工作油冷却器出油温度高于75℃，延时3秒5 #3电泵任一轴承温度高于100℃，延时3秒项目序号描述备注6 #3电泵液力偶合器任一轴承温度高于95℃，延时3秒7 #3电泵电机任一轴承温度高于75℃，延时3秒8 #3电泵电机线圈温度高于110℃，延时3秒3.2 #3电动给水泵出口电动门控制逻辑项目序号描述备注联锁开 1 #3电泵投备用联锁关 1 #3电泵停止且未投备用3.3 #3电动给水泵辅助油泵项目序号描述备注联锁启1 #3电泵运行且润滑油压力低（0.08MPa），自动启2 #3电泵投备用，联启3 #3电泵停保护启联锁停 1 #3电泵运行且润滑油压力高于0.25MPa，联锁停试验人员：试验日期：年月日二凝结水控制系统设3台凝结水泵（两用一备）。

山东济矿鲁能煤电有限公司阳城电厂2X150MW机组汽机SCS控制说明批准：审核：校核：编写：艾默生控制系统（上海）有限公司目录主蒸汽、再热蒸汽系统 (1)1、A侧主汽管电动疏水阀（37MV01）K0202-02 (1)2、A侧高压缸排汽逆止阀（26ECV01）K0202-03 (1)3、A侧高排逆止阀前电动疏水阀（37MV03）K0202-03 (1)4、高排逆止阀后气动疏水阀（37DCV01）K0202-03 (1)5、A侧再热热段电动疏水阀（37MV05）K0202-04 (2)6、中压汽阀阀体疏水阀（37DCV02）K0202-04 (2)7、中压汽阀后进汽管疏水阀（37DCV03）K0202-04 (2)汽机抽汽系统 (2)1、一级抽汽逆止阀（26ECV03）K0202-06 (2)2、#2高加进汽电动门（26MV01）K0202-06 (2)3、一级抽汽逆止阀前气动疏水阀（37DCV04）K0202-06 (3)4、三级抽汽逆止阀（26ECV05）K0202-08 (3)5、三级抽汽电动门（26MV04）K0202-08 (3)6、三级抽汽至除氧器电动门（26MV03）K0202-08 (3)7、三级抽汽至辅汽电动门（26MV05）K0202-08 (3)8、三级抽汽抽汽逆止阀前气动疏水阀（37DCV06）K0202-08 (4)9、三级抽汽抽汽逆止阀后电动疏水阀（37MV10）K0202-08 (4)10、四级抽汽逆止阀（26ECV06）K0202-09 (4)11、四号低加进汽电动门（26MV06）K0202-09 (4)12、四级抽汽逆止阀前气动疏水阀（26ECV06）K0202-09 (5)13、#6低加进汽电动门（26MV08）K0202-11 (5)14、#6低加进汽电动门前气动疏水阀（37DCV09）K0202-11 (5)汽机旁路系统 (5)1、低压旁路入口A电动门（28MV01）K0202-05 ................. 错误！未定义书签。

武乡汽机ＳＣＳ逻辑设计说明目录1汽机凝结水系统 (3)1.1排汽疏水再循环阀 (4)1.5疏水调节阀旁路电动门 (4)1.6凝结水箱补水旁路电动门 (4)1.7凝结水泵子组启停程序 (4)1.8主凝结水泵(1,2号) (5)1.9主凝结水泵出口电动门(1,2号) (6)1.10凝结水处理系统前电动门 (6)1.11凝结水处理系统旁路电动门 (6)1.12凝结水处理系统后电动门 (6)1.13凝结水高位溢流阀 (6)1.14轴封加热器凝结水旁路电动门 (6)1.15凝结水至低加调门旁路门 (7)2给水泵系统 (7)2.1给水泵子组启停程序 (7)2.2给水泵辅助油泵（1，2，3号） (8)2.3（1，2，3号）给水泵入口电动门 (8)2.4给水泵控制（1，2，3号） (8)2.5#2号给水泵的特殊控制 (9)2.6给水泵出口电动门（1，2，3号） (10)2.7给水泵出口旁路电动门（1，2，3号） (10)2.8给水泵中间抽头电动门（1，2，3号） (10)2.9 給水泵电机加热器.......................... 错误！未定义书签。

2.10再循环调门前电动门 (11)2.11再循环调门后电动门 (11)3汽机润滑油系统 (11)3.1交流润滑油泵 (11)3.2氢密封备用泵 (11)3.3直流事故油泵 (12)3.41号排油烟风机（1，2号） (12)4汽机顶轴油及盘车系统 (12)4.1盘车电动机 (12)4.2顶轴油泵（1，2号） (12)5EH油系统 (13)5.1EH油箱电加热器 (13)5.2EH油循环油泵 (13)5.3EH油泵（1，2号） (13)5.4EH备用油泵试验电磁阀开指令 (14)6发电机定子冷却水 (14)6.1发电机定子冷却水补水电磁阀开指令 (14)6.2定子冷却水泵（1，2号） (14)7发电机密封油系统 (14)7.1密封油排烟风机（1，2号） (14)7.2空侧密封交流油泵 (14)7.3空侧密封直流油泵 (15)7.4氢侧密封交流油泵 (15)7.5氢侧密封直流油泵 (15)1汽机凝结水系统1.1排汽疏水泵子组启停程序●启动程序启动条件：排汽装置水位正常(1300~1600mm),泵入口滤网不堵(差压不高)1.关闭疏水泵出口门、疏水调节门及其旁路门；开启再循环门2.启动排汽疏水泵3.泵正常运行后，延时开启出口门4.疏水调节门投自动。

第二篇检修部分第十章汽轮机热工部分第一节汽机顺序控制系统（SCS）的联锁及保护内容一、#1、#2机组汽机顺序控制系统（SCS）的联锁及保护内容（一）汽机主、再热蒸汽系统汽机主、再蒸汽系统带联锁、保护的设备有高排逆止门前疏水门、高排逆止门后疏水门、高压缸排汽逆止门。

1.高排逆止门前疏水门有2种控制方式，分别是：手动操作、联锁。

（1）手动操作：运行人员在DCS画面上进行手动操作，开关高排逆止门前疏水门。

（2）联锁：●相应疏水罐液位低报警(<526mm)，联关此门。

●相应疏水罐液位高报警(>676mm)，联开此门。

2.高排逆止门后疏水门有2种控制方式，分别是：手动操作、联锁。

（1）手动操作：运行人员在DCS画面上进行手动操作，开关高排逆止门后疏水门。

（2）联锁：●相应高排逆止门疏水罐液位低报警(< 526 mm)且上下管壁温差正常且高排逆止门全开，联关此门。

●相应高排逆止门疏水罐液位高报警(>676mm)或上下管壁温差大(>20℃)，联开此门。

3.高排逆止门有2种控制方式，分别是：手动操作、保护。

（1）手动操作：运行人员在DCS画面上进行手动操作，开关高排逆止门。

（2）保护：●主汽门关闭（4取3），关此门。

（二）汽机抽汽系统汽机抽汽系统带联锁、保护的设备有一～三抽电磁阀、四抽电磁阀、五～七抽电磁阀、一抽逆止阀后电动门、二抽逆止阀后电动门、三抽逆止阀后电动门、四抽至母管电动门、五抽逆止阀后电动门、五抽至母管电动门、六抽逆止阀后电动门、七抽逆止阀后电动门。

1. 一～三抽电磁阀有2种控制方式，分别是：手动操作、保护。

（1）手动操作：运行人员在DCS画面上进行手动操作，开关一～三抽电磁阀。

（2）保护：●主汽门关闭（4取3），开此阀。

●#1、#2、#3高加中水位有任一高二值(>1150mm)且高三值(>1250mm)，开此阀。

●高加蒸汽冷却器水位高二值(>1000mm)且高三值(>1400mm)，开此阀。

神华能源神东煤炭公司上湾2x135MW级（2x150MW）煤矸石发电厂CFBB机组DCS控制系统SCS设计说明(汽机)目录概述 (3)1.汽轮机主保护试验（不属于DCS范围，仅供参考） (3)2.汽轮机润滑油系统 (3)3.水环真空泵系统 (4)4.凝结水系统 (5)5.给水泵子组 (5)6.除氧器 (7)7.高压加热器 (7)8.低压加热器 (8)9.抽汽系统 (8)10.旁路系统（最终依据旁路厂家更改） (9)11.汽机EH油系统（待确定，是否由DEH控制） (10)13.汽机疏水系统 (11)14.循环水泵（公用系统） (13)概述神华能源神东煤炭公司上湾2*135MW循环流化床机组采用杭州和利时公司的HolliAs-MACSV分散控制系统进行监控。

每个功能子组都有手动(单操)模式及自动(程控)模式，操作员可以在功能子组画面中进行模式切换。

当功能组处于自动(程控)模式下，按一个按钮就可以将功能子组中的所有设备全部启动或停止。

当功能子组处于手动(单操)模式下，功能组可以单步控制，但为了避免设备及人身事故，仍需满足设备的启动及停止允许条件。

功能组内主设备的启、停允许条件即为功能组的启、停允许条件1.汽轮机主保护试验（不属于DCS范围，仅供参考）2.汽轮机润滑油系统3.水环真空泵系统4.凝结水系统5.给水泵子组6.除氧器7.高压加热器8.低压加热器9.抽汽系统10.旁路系统（最终依据旁路厂家更改）11.汽机EH油系统（待确定，是否由DEH控制）13.汽机疏水系统14.循环水泵（公用系统）以上定值应以设计院和设备厂家提供的为主；。

SCS电子汽车衡使用说明书————————————————————————————————作者：————————————————————————————————日期：SCS系列全电子汽车衡使用说明书河南天和电子衡器有限公司目录一、概述 (1)二、技术参数 (1)三、基本功能 (2)四、结构特点 (2)五、工作原理 (3)六、安装注意事项 (3)七、使用与保养 (4)八、一般故障排除 (6)九、其它 (6)一、概述SCS 系列无基坑电子汽车衡，系全电子式汽车衡，该秤无机械杠杆，不需基坑，可以露天使用，安装方便，基建费用低，并具有数字显示，直观，速度快，精度高等优点，可广泛用于工厂、矿山、码头、车站、仓库等，适用于载重汽车、半挂车、载重拖车、集装箱的计量。

是现代建设中不可缺少的计量器具之一。

我公司最新开发生产的动态汽车衡，性能更优，由于采样速度快、称重、存贮、打印自动完成，既提高工作效率，又为自动化管理提供有利保证，特别适用于集中称量过程中快速、准确称量的要求、规格型号见表：SCS 系列电子汽车衡台面尺寸可根据用户特殊要求制伏。

型号 台面尺寸 (mm*mm) 最大秤（t)分度（kg)SCS-10 3x7 10 5 SCS-30A 3x7 30 10 SCS-30B 3x12 30 10 SCS-60A 3.4x14 60 20 SCS-60B 3.4x18 60 20 SCS-100A 3.4x18 100 50 SCS-100B 3.4x21 100 50 SCS-150A 3.4x18 150 50 SCS-150B 3.4x21 150 50 SCS-2003.4x21200100二、SCS系列技术参数：1、称量精度：静态III级。

动态0.2—0.5级2、动态时速：3公里/小时——10公里/小时3、额定载荷：15——300吨4、仪表使用温度：0℃——+50℃5、汽车衡使用温度：-20℃——+50℃6、电源电压：220V AC+10%——15%7、供桥电源：15V DC8、电源频率：50Hz±2%9、相对湿度：<90%10、远传特性：百米内不影响精度11、消耗功能：<20W三、基本功能：1、具有清零；去皮；自动零点跟踪。

§1 FB210模件的功能介绍FUM210-GB模件为变送器提供具有抗短路能力的电源，可以驱动14路切换触点或28路单触点。

同时模件对采集的二进制信号进行调节、软件模拟和监视。

1 模件具有以下功能采集14路切换触点或28路单触点信号。

2 驱动控制模件FUM210-ESG驱动控制模件FUM210-ESG的硬件与变送器信号调节模件FUM210-GB的硬件是一样的。

FUM210-ESG模件用于控制和监视电机、电磁阀、位置、执行机构、驱动控制器和双向运动驱动装置。

模件可连接位置、执行机构、反馈以及可选的与自动控制系统相连的备用控制盘，对不同形式的驱动装置使用不同的连接方案。

为了使模件的工作处于最优状态，在不同的方案中FUM210模件可以控制的驱动装置的数目也是不同的。

模件的运行和监视可通过屏幕实现，也可以由控制盘上的指示按钮/开关完成，但在这种情况下通道的数目会受到限制。

FUM210模件最多可控制的驱动装置数为：●8个电机（标准型号）/5个电机（带有开关接地）●8个电磁阀（标准型号）/5个电磁阀（带有开关接地）●5个位置执行机构（标准型号）/4个位置执行机构（增加了反馈要求）。

●4个步序控制器用位置执行机构（标准型号）/3个步序控制器用位置执行机构（增加了反馈要求）。

自动处理器执行控制算法，模件产生增量信号。

●2个双向运动驱动装置（4个耦合继电器）/3个双向运动驱动装置（3个耦合继电器）。

●一个模件可以同时控制多种驱动装置。

根据不同的应用，模件具有下列功能：●控制驱动装置指令的产生、设置指令优先权和终止指令。

●处理所属自动处理器或OM650系统发出的指令（保护、自动控制和运行指令）。

●获取和处理驱动装置的反馈：开关限位、开关力矩●获取和处理驱动装置的报警：开关装置故障、电机温度过高（驱动控制器）、位置检查（连续驱动装置）、低电压信号（连续驱动装置）。

●驱动装置监视和I&C功能。

●反馈触点供电和调节。

锅炉顺控功能说明1．风烟组A(或B)顺控（3HLB01EA001 / 3HLB01EA002）●允许启动条件：A(或B)送风机停止（3HLB01AN001），且A(或B)引风机停止（3HNC01AN001）●顺控启动步骤：第一步，启动A空预器顺控启动程序（3HLD01EC001），启动B空预器顺控启动程序（3HLD02EC001）第二步，启动烟风通道B(或A)顺控启动程序（3HLB01EB002）第三步，启动A(或B)引风机顺控启动程序（3HNC01EC001）第四步，启动A(或B)送风机顺控启动程序（3HLB01EC001）第五步，结束●顺控停止步骤：第一步，启动A(或B)送风机顺控停止程序（3HLB01EC001）第二步，启动A(或B)引风机顺控停止程序（3HNC01EC001）第三步，结束2．开通道A(或B) 顺控(3HLB01EB001 /3HLB01EB002 )●允许启动条件：送风机A和B都停止。

●自动开：顺控来●禁操：顺控来●顺控启动步骤：第一步，启动送风机A(或B)液压润滑油泵#1或#2（3HLB10EE001）第二步，开A(或B)送风机出口挡板（3HLA12AA700），请求CCS送风机动叶开到最大位置(75%)（3HLB01AA700AO）。

第三步，开A(或B)空预器出口二次风挡板（3HLA40AA700）第四步，请求CCS开二次风调节挡板(检测反馈>30%)（3HLA41AA700AO / 3HLA42AA700AO / 3HLA43AA700AO / 3HLA44AA700AO / 3HLA51AA700AO / 3HLA52AA700AO /3HLA53AA700AO / 3HLA54AA700AO ）第五步，开A(或B)空预器进口烟气挡板（3HNA11AA700）第六步，启动A(或B)引风机冷却风机#1或#2（3HNC10EE001），启动引风机A(或B)电机油站（3HNC10MS001）。
