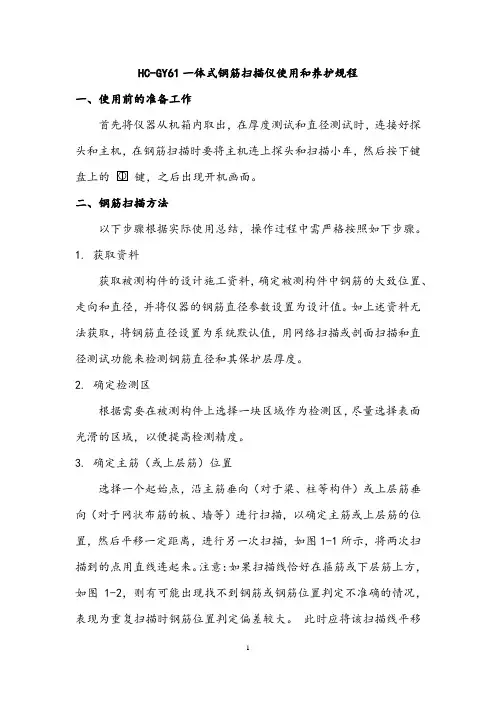

HC-GY61一体式钢筋扫描仪操作方法(1)

第一章概述1.1 简介钢筋扫描仪，是一种便携式无损钢筋保护层检测仪器。

可用于钢筋混凝土结构施工质量的检测：能够在混凝土表面确定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径、钢筋间距等；此外，也可对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等。

施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。

1.2 主要功能1、检测混凝土结构中钢筋的位置及走向；2、已知直径，检测钢筋的保护层厚度；3、未知直径，同时检测钢筋的直径和保护层厚度；4、检测某一测面下钢筋的保护层厚度、间距，并显示网格图像；5、检测某一测线下钢筋的保护层厚度、间距，并显示剖面图像6、探明结构中其它磁性物体的分布；7、探头自校正功能；8、检测数据的存储、查看、统计分析；9、数据传输功能；1.3主要特点1、双量程自由切换，满足不同的检测条件；2、仪器具有网格和剖面扫描的功能；3、直观显示钢筋的网格和剖面图像；4、钢筋定位精确（只需一种方式即可完成精确定位）；5、精确检测钢筋的保护层厚度；6、未知直径时可以同时估测钢筋直径和保护层厚度；7、显示界面形象直观，操作简单；8、检测速度快。

1.4主要技术指标1、钢筋直径适应范围：Ф6mm～Ф32mm钢筋直径常用档级为:Ф6，Ф8，Ф10，Ф12, Ф14, Ф16, Ф18, Ф20,Ф22, Ф25, Ф28, Ф32。

保护层厚度测量范围：8mm----------180mm （详见表1.1和表1.2）表 1.1 第一量程保护层厚度测量范围（单表1.3仪器最大允许误差（保护层厚度单位：3、数据存储容量3万个测点数据4、电池6节5号碱性电池 ,供电时间大于30小时；5、体积重量仪器体积：190mm×183mm×84mm仪器重量：400g探头体积：119mm×56mm×31mm探头重量：240g第二章仪器的组成和注意事项2.1 仪器组成图2-1 仪器组成如上图所示，仪器组成包括主机、两根信号线、探头、扫描小车等。

钢筋检测仪操作规程一、引言钢筋检测仪是一种用于检测建筑中钢筋质量的仪器。

本操作规程旨在对钢筋检测仪的使用进行详细说明，以确保操作人员能够正确、安全地操作该设备，保证钢筋质量检测的准确性和可靠性。

二、安全注意事项在进行钢筋检测仪操作之前，操作人员应注意以下事项：1.使用前检查设备是否完好，如有损坏应禁止使用，并及时进行维修或更换。

2.确保操作环境符合安全要求，避免有爆炸、易燃、易爆等危险品存在的场所使用。

3.操作人员必须按照规定的程序进行操作，不得随意改动或忽略任何步骤。

4.使用钢筋检测仪时，务必佩戴必要的防护设备，如手套、护目镜等。

5.避免将机器放在有水或腐蚀性物质的地方，以免造成设备损坏或操作人员受伤。

6.当检测仪器出现异常或操作不当时，应立即停止使用并及时进行维修。

三、准备工作在使用钢筋检测仪进行钢筋质量检测之前，需要进行以下准备工作：1.打开钢筋检测仪的电源开关，确保设备正常启动。

2.准备好待测的钢筋样品，并依次按照操作规程的要求进行编号和标记。

3.将待测的钢筋样品置于检测仪器的检测台上，并确保样品与仪器接触良好。

4.确认检测仪器的设置参数是否符合要求，如检测深度、频率等。

5.将计算机与钢筋检测仪器连接，以便实时监测和记录数据。

四、操作步骤1.确保仪器和计算机连接正常后，启动计算机上的数据采集软件。

2.在软件中选择相应的钢筋检测功能，并根据要求设置检测参数。

3.将待测的钢筋样品放置在检测台上，并用夹子固定好。

4.点击软件中的“开始检测”按钮，触发检测仪器进行数据采集。

5.检测过程中，应保持样品的稳定不动，并确保仪器与样品的接触良好。

6.检测仪器会自动采集一段时间的数据，操作人员可以在软件上实时查看采集到的数据。

7.检测完成后，软件会自动进行数据分析和处理，并生成相应的报告。

8.对于检测结果异常的样品，操作人员应及时对设备进行检查，并重新进行检测。

9.检测结束后，关闭钢筋检测仪的电源，并进行必要的设备清理和维护。

HC-GY61一体式钢筋扫描仪最佳操作指南参加培训单位：仪器能够正常开、关机、保证操作前仪器电量充足。

选择“开始检测”菜单进入，选择“仪器标定”，版本号如是2.26c 为最新版本，如不是请与厂家联系。

完成后按任意键退出。

1.准备工作 :保证当前电量充足最新仪器版本2.开机设置 :开机后，选择“参数设置 ”菜单进入，量程选择“小”，主筋间距选择“—”后返回。

1选择“开始检测”菜单进入，在“厚度检测”界面，将钢筋直径输入为“16”，箍筋间距选择“＞125”后返回。

2测试精度简易验证 : 用单根Φ16的钢筋，配上聚苯板进行测量；如测试误差< 2mm ，证明仪器正常。

否则应及时联系生产厂家。

测量误差误差< 2mm3.1常规检测 :首先选择“厚度检测”界面进行数量判断。

确保仪器平行放置在试块最左边；然后匀速向右推动；厚度检测保持匀速向右推动常规检测 :如仪器顺利显示出5根钢筋和对应的保护层厚度与间距；说明此试块内钢筋分布的环境我们的仪器可以轻松应对；按“Fn”键清屏后再次测量即可对每根钢筋位置进行标记，并用直尺对钢筋间距进行测量；直接读取仪器显示的保护层厚度值；可重复几次复核，最后提交答案。

3.1密集钢筋检测 : 如“厚度检测”重复2次测量都不能确定是5根钢筋（可能是4根或6根），说明此试块内有2根钢筋间距密集的布置；应选择“波形扫描”界面进行扫描，波形扫描时仪器一定要匀速向右推进；通过波形图能够明显看出密集钢筋分布情况，并确定2根密集筋的位置；然后返回“厚度检测”界面对其它3根间距较大的钢筋地方进行钢筋位置标记，同时读取保护层厚度。

3.2波形扫描密集钢筋2根钢筋水平分布密集钢筋直接“厚度检测 ”模式保护层厚度会有2mm 误差。

以下方法能修正误差，检测出准确的钢筋间距和保护层厚度。

首先用“厚度检测”界面进行测量，仪器从左向右扫描，短距离内会连续出现三根钢筋，定位出第一根钢筋后做好标记，后面两根钢筋位置不做参考；然后操作人员站到试块对面还是从左往右扫描，同样定位出第一根钢筋位置；第一根钢筋后做好标记然后操作人员站到试块对面此时标记的两个点就是两根钢筋的准确位置。

钢筋扫描仪怎么扫描钢筋直径钢筋扫描仪作为一种先进的无损检测工具，在建筑工程质量检测、既有结构评估以及改造项目中发挥着至关紧要的作用。

其核心功能之一就是精准明确探测混凝土结构中钢筋的分布、走向以及直径大小。

本文将深入探讨钢筋扫描仪如何实现对钢筋直径的扫描，包含其工作原理、操作流程、影响因素以及精度掌控，旨在为相关从业人员供应详尽的专业引导。

一、工作原理钢筋扫描仪重要基于电磁感应原理来探测钢筋直径。

当仪器发射端产生交变电磁场时，该场会在钢筋内部激发涡流。

由于钢筋的电阻率、几何形状（即直径）以及与电磁场的相对位置等因素会影响涡流的大小和分布，这些涡流又会反过来转变原电磁场的特性。

接收端通过检测这种变动，尤其是钢筋对电磁场的阻抗变动，即可间接取得钢筋的直径信息。

具体而言，扫描仪通常包含以下关键组件：发射探头：产生高频交变电磁场，穿透混凝土表层，激发钢筋内的涡流。

接收探头：检测由钢筋涡流产生的二次磁场变动，将其转化为电信号。

信号处理器：对手记到的电信号进行滤波、放大、数字化等处理，提取与钢筋直径相关的特征参数。

数据分析软件：依据处理后的信号计算钢筋直径，同时考虑混凝土保护层厚度、钢筋位置等因素的影响。

二、操作流程使用钢筋扫描仪扫描钢筋直径通常遵从以下步骤：仪器准备：确保仪器电量充分，连接探头、显示屏等组件，依照制造商说明进行开机自检。

现场勘查：评估测试区域的安全情形，清除表面障碍物，确定扫描路径和测点布局。

设置参数：在仪器界面上选择合适的检测模式（如直径扫描），输入混凝土类型、保护层厚度预估值等信息。

开始扫描：将探头平稳地沿设定路径移动，保持与混凝土表面的适当接触压力。

仪器实时显示扫描过程中的钢筋位置、保护层厚度等信息。

直径估测：当仪器检测到钢筋时，触发直径估测功能。

操依照提示（如按下特定按键）启动直径测量，仪器自动进行数据手记和处理。

结果确认：测量完成后，仪器显示估算的钢筋直径。

操应依据现场条件和经验推断结果的合理性，并在必需时进行复测或调整参数。

第一章概述1.1 简介钢筋扫描仪，是一种便携式无损钢筋保护层检测仪器。

可用于钢筋混凝土结构施工质量的检测：能够在混凝土表面确定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径、钢筋间距等；此外，也可对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等。

施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。

1.2 主要功能1、检测混凝土结构中钢筋的位置及走向；2、已知直径，检测钢筋的保护层厚度；3、未知直径，同时检测钢筋的直径和保护层厚度；4、检测某一测面下钢筋的保护层厚度、间距，并显示网格图像；5、检测某一测线下钢筋的保护层厚度、间距，并显示剖面图像6、探明结构中其它磁性物体的分布；7、探头自校正功能；8、检测数据的存储、查看、统计分析；9、数据传输功能；1.3主要特点1、双量程自由切换，满足不同的检测条件；2、仪器具有网格和剖面扫描的功能；3、直观显示钢筋的网格和剖面图像；4、钢筋定位精确（只需一种方式即可完成精确定位）；5、精确检测钢筋的保护层厚度；6、未知直径时可以同时估测钢筋直径和保护层厚度；7、显示界面形象直观，操作简单；8、检测速度快。

1.4主要技术指标1、钢筋直径适应范围：Ф6mm～Ф32mm钢筋直径常用档级为:Ф6，Ф8，Ф10，Ф12, Ф14, Ф16, Ф18, Ф20, Ф22, Ф25, Ф28, Ф32。

保护层厚度测量范围：8mm----------180mm （详见表1.1和表1.2）3、数据存储容量3万个测点数据4、电池6节5号碱性电池 ,供电时间大于30小时；5、体积重量仪器体积：190mm×183mm×84mm 仪器重量：400g探头体积：119mm×56mm×31mm探头重量：240g第二章仪器的组成和注意事项2.1 仪器组成图2-1 仪器组成如上图所示，仪器组成包括主机、两根信号线、探头、扫描小车等。

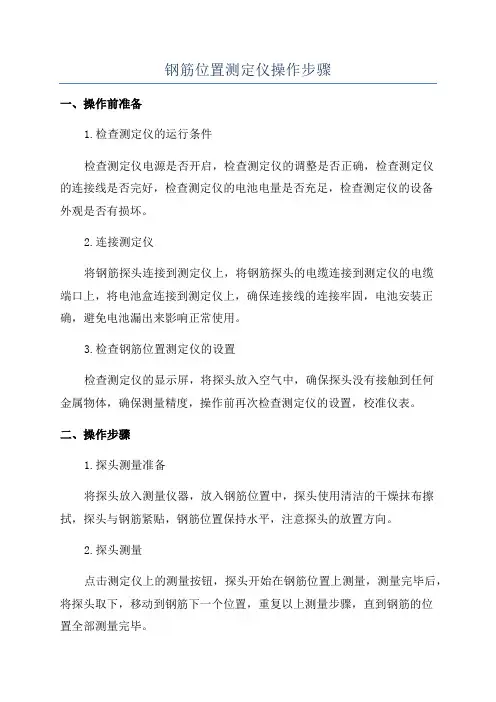

钢筋位置测定仪操作步骤
一、操作前准备
1.检查测定仪的运行条件
检查测定仪电源是否开启，检查测定仪的调整是否正确，检查测定仪
的连接线是否完好，检查测定仪的电池电量是否充足，检查测定仪的设备
外观是否有损坏。

2.连接测定仪
将钢筋探头连接到测定仪上，将钢筋探头的电缆连接到测定仪的电缆
端口上，将电池盒连接到测定仪上，确保连接线的连接牢固，电池安装正确，避免电池漏出来影响正常使用。

3.检查钢筋位置测定仪的设置
检查测定仪的显示屏，将探头放入空气中，确保探头没有接触到任何
金属物体，确保测量精度，操作前再次检查测定仪的设置，校准仪表。

二、操作步骤
1.探头测量准备
将探头放入测量仪器，放入钢筋位置中，探头使用清洁的干燥抹布擦拭，探头与钢筋紧贴，钢筋位置保持水平，注意探头的放置方向。

2.探头测量
点击测定仪上的测量按钮，探头开始在钢筋位置上测量，测量完毕后，将探头取下，移动到钢筋下一个位置，重复以上测量步骤，直到钢筋的位
置全部测量完毕。

3.保存测量数据
将测量数据保存在测定仪上，以便日后查询。

4.清理测量仪器
取下探头，手动启动测定仪示值清零。

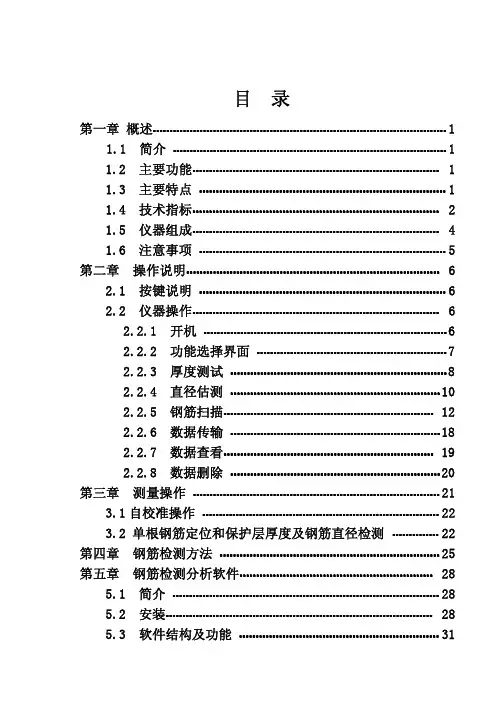

目录第一章概述 (1)1.1简介 (1)1.2主要功能 (1)1.3主要特点 (1)1.4技术指标 (2)1.5仪器组成 (4)1.6注意事项 (5)第二章操作说明 (6)2.1按键说明 (6)2.2仪器操作 (6)2.2.1开机 (6)2.2.2功能选择界面 (7)2.2.3厚度测试 (8)2.2.4直径估测 (10)2.2.5钢筋扫描 (12)2.2.6数据传输 (18)2.2.7数据查看 (19)2.2.8数据删除 (20)第三章测量操作 (21)3.1自校准操作 (22)3.2单根钢筋定位和保护层厚度及钢筋直径检测 (22)第四章钢筋检测方法 (25)第五章钢筋检测分析软件 (28)5.1简介 (28)5.2安装 (28)5.3软件结构及功能 (31)第一章概述1.1简介HC-GY系列混凝土钢筋检测仪，是一种便携式智能无损检测设备，可用于钢筋混凝土结构施工质量的检测。

能够测定钢筋位置、走向及分布情况，检测钢筋保护层厚度及钢筋直径，还可对非磁性和非导电介质中的磁性体及导电体进行检测。

1.2主要功能●确定混凝土结构中钢筋位置及走向；●检测钢筋的保护层厚度；●同时估测钢筋的直径和保护层厚度；●传感器自校正功能；●检测数据的存储、查看功能；●存储数据传输至计算机。

1.3主要特点●单一传感器可同时测试保护层厚度和估测钢筋直径；●网格扫描功能能以图象显示选定面积下的钢筋数量、间距和保护层厚度（仅HC-GY30型支持此功能）；●双量程工作模式有效带的保证检测精度及最大探测深度；●四轮式扫描系统测量更加精确，配置延长杆使得现场操作更加方便、快捷；●检测数据自动存储，现场即时提供统计分析结果，便于施工作业；●仪器供电分为干电池和可充电锂电电池两种可选，也可同时使用形成供电互补；●专业的数据分析软件，使您的后期数据处理及报告生成工作轻松完成。

1.4技术指标�保护厚度测量适用范围:(钢筋直径Φ6mm–Φ32mm) HC-GY10:10～110mmHC-GY20/GY30:第一量程：6mm-90mm第二量程：10mm-180mm不同规格钢筋的厚度测量范围：仪器型号HC-GY10HC-GY20/GY30技术指标钢筋直径全量程第一量程第二量程Φ6mm～Φ8mm10～666～7010～100Φ10mm～Φ18mm16～809～8016～126Φ20mm～Φ28mm20～10010～8620～160Φ32mm24～13016～9028～180�仪器最大允许误差（保护层厚度）表1-1仪器最大允许误差（保护层厚度）最大允许误差HC-GY10HC-GY20/30全量程第一量程第一量程±110-696-596-59±270-9960-6960-69±4100-13070-9070-90◆直径测量范围φ6mm-φ32mm�仪器最大允许误差（钢筋直径）表1-2仪器最大允许误差（钢筋直径）钢筋直径6810121416182022252832最大误差±2±2±2±2±2±2±2±2＋3－2±3＋4－3－4�电池6节5号电池供电时间约32小时�体积重量仪器体积：236mm×166mm×60mm仪器重量：750g1.5仪器组成如上图所示，仪器组成包括主机、信号传感器（仅HC-GY10、20型）、路径传感器（仅HC-GY30型）、信号电缆、数据线、软件光盘等。

钢筋扫描仪现场操作须知扫描仪如何做好保养钢筋扫描仪，紧要用于工程建筑混凝土结构中钢筋分布、直径、走向，混凝土保护层厚度质量的检测。

钢筋扫描仪能够在混凝土的表面测定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径等。

除此之外，钢筋扫描仪还可以对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等，施工前的探测可以有效避开施工中对这些设施的损坏，削减意外的发生。

钢筋扫描仪是施工过程监测和质量检验的有效工具。

钢筋扫描仪现场操作须知1. 熟读用户手册；2. 不同类型的柱及各类型主梁应作为紧要扫描对象；3. 梁、柱箍筋应从柱端及梁端开始扫描，扫描长度不小于1.8m；4. 梁底主筋及排数必需在梁跨中位置扫描，以避开在梁端钢筋弯起造成第筋根数漏扫；5. 登高作业安全，梯子必需有人扶时才能使用；6. 使用钢筋扫描仪检测时，必需依据受检构件的钢筋实际配置设置相同的钢筋直径大小。

7. 钢筋扫描仪的放置要平稳、无震动、严禁将仪器、仪表放在存在隐患的位置；8. 为防止钢筋扫描仪的机械损伤，仪器仪表的上方严禁放置物品，更不要将钢筋扫描仪靠近化学物品；9. 钢筋扫描仪在短时间不用时应将仪器关闭，以延长仪器使用寿命，长时间不用时，需取出电池；10. 连续开关仪表的时间间隔要求大于60秒；11. 部门外借用仪器、仪表时，需填写借用登记表，注明借用人、日期、仪表型号等信息；12. 钢筋扫描仪在操作过程中要特别当心，严禁按键用力过大，操作时应以宁慢勿错为原则，防止因误操作产生的不良后果；13. 切勿长期将钢筋扫描仪放置于高热环境中（=50℃）；14. 避开进水；15. 避开靠近特别强的磁场，如大型电磁铁、大型变压器等。

关于钢筋扫描仪的维护钢筋扫描仪，紧要用于工程建筑混凝土结构中钢筋分布、直径、走向，混凝土保护层厚度质量的检测。

钢筋扫描仪能够在混凝土的表面测定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径等。

钢筋保护层扫描仪操作说明一、开机预热：首先开机预热20～30分钟左右，再调零。

（使用前必须先调零）开机预热后按〔调零〕键，仪器进入自动调零状态，显示器显示0-----。

仪器完成自动调零显示就会出现P-0000，如果仪器显示1-****或2-****时，说明零点偏差较大，请调整传感器上的手动调零。

具体步骤：缓慢调整传感器上电位器（对应显示中1或2通道），观察仪器主机显示的数据，（1-****或2-****）将数据调整到最小，达到自动调零范围内，手动调零调整到位，在测试过程中一般不需要再调整。

传感器手动调零分1通道、2通道，对应仪器主机显示：1-****，2-**** ，当仪器主机分别显示各通道1-****或2-****-之间任何数据时，应手动调整各对应通道零点，缓慢调整对应通道电位器，减小数据。

1通道调整完毕，自动跳到2通道调整，完成后显示P-0000。

如果想查看零点实际数据，请按动〔选择〕键，连续按动3次后，（第一次显示00----，第二次显示---000）此时仪器主机交替显示0*****、-*****两组数据，此显示表示两个通道的A／D实际采集的数据。

可作为手动调零后的检查依据。

此时数据范围应在（28800）左右。

（请注意：手动调零电位器出厂前调整在零点范围，只需转动很小范围即可。

如果转动范围过度，请耐心反复调整。

调整好零点，使用过程中再手动调零时，只需小范围转动即可。

）二、测量混凝土内部钢筋有无：〔功能〕键为测量混凝土内部钢筋有无而设置的，配合仪器主机显示器显示的最大值确定混凝土内部钢筋走向。

〔功能〕键同时可设置探测灵敏度范围，按动第一次，主机仪器显示A1****，低灵敏度测量；按动第二次，主机仪器显示A2****，一般敏度测量；按动第三次，主机仪器显示A3****，高敏度测量。

根据数据的变化规律，可测量混凝土内部钢筋有无。

具体使用步骤如下： 1）首先了解测试原理进入A1----，A2----的测试状态，仪器主机测试传感器采集数据的*变化量*，又称相对测试法。
