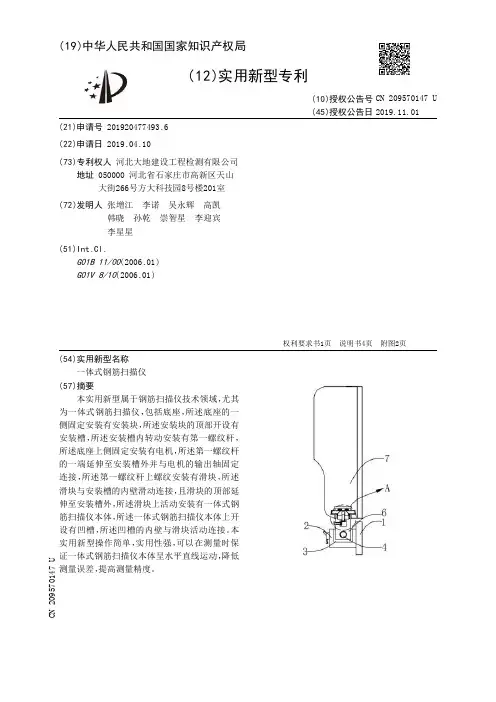

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920477493.6(22)申请日 2019.04.10(73)专利权人 河北大地建设工程检测有限公司地址 050000 河北省石家庄市高新区天山大街266号方大科技园8号楼201室(72)发明人 张增江　李诺　吴永辉　高凯　韩晓　孙乾　崇智星　李迎宾　李星星　(51)Int.Cl.G01B 11/00(2006.01)G01V 8/10(2006.01)(54)实用新型名称一体式钢筋扫描仪(57)摘要本实用新型属于钢筋扫描仪技术领域，尤其为一体式钢筋扫描仪，包括底座，所述底座的一侧固定安装有安装块，所述安装块的顶部开设有安装槽，所述安装槽内转动安装有第一螺纹杆，所述底座上侧固定安装有电机，所述第一螺纹杆的一端延伸至安装槽外并与电机的输出轴固定连接，所述第一螺纹杆上螺纹安装有滑块，所述滑块与安装槽的内壁滑动连接，且滑块的顶部延伸至安装槽外，所述滑块上活动安装有一体式钢筋扫描仪本体，所述一体式钢筋扫描仪本体上开设有凹槽，所述凹槽的内壁与滑块活动连接。

本实用新型操作简单，实用性强，可以在测量时保证一体式钢筋扫描仪本体呈水平直线运动，降低测量误差，提高测量精度。

权利要求书1页 说明书4页 附图2页CN 209570147 U 2019.11.01C N 209570147U权　利　要　求　书1/1页CN 209570147 U1.一体式钢筋扫描仪，包括底座（1），其特征在于：所述底座（1）的一侧固定安装有安装块（2），所述安装块（2）的顶部开设有安装槽（3），所述安装槽（3）内转动安装有第一螺纹杆（4），所述底座（1）上侧固定安装有电机（5），所述第一螺纹杆（4）的一端延伸至安装槽（3）外并与电机（5）的输出轴固定连接，所述第一螺纹杆（4）上螺纹安装有滑块（6），所述滑块（6）与安装槽（3）的内壁滑动连接，且滑块（6）的顶部延伸至安装槽（3）外，所述滑块（6）上活动安装有一体式钢筋扫描仪本体（7），所述一体式钢筋扫描仪本体（7）上开设有凹槽（8），所述凹槽（8）的内壁与滑块（6）活动连接，所述凹槽（8）的内壁上对称开设有两个卡槽（9），所述滑块（6）上开设有第一腔体（10），所述第一腔体（10）内滑动安装有楔形块（11），所述滑块（6）的两侧对称滑动安装有两个卡销（12），所述卡销（12）与对应的卡槽（9）相适配，且两个卡销（12）相互靠近的一端均延伸至第一腔体（10）内并与楔形块（11）滑动连接，所述楔形块（11）的底部开设有螺纹槽（13），所述第一腔体（10）内转动安装有第二螺纹杆（14），所述第二螺纹杆（14）与螺纹槽（13）相适配，所述滑块（6）上开设有第二腔体（15），所述第二螺纹杆（14）的底端延伸至第二腔体（15）内并固定安装有第一锥形齿轮（16），所述滑块（6）上转动安装有转轴（17），所述转轴（17）的一端延伸至第二腔体（15）内并固定安装有第二锥形齿轮（18），所述第二锥形齿轮（18）与第一锥形齿轮（16）啮合。

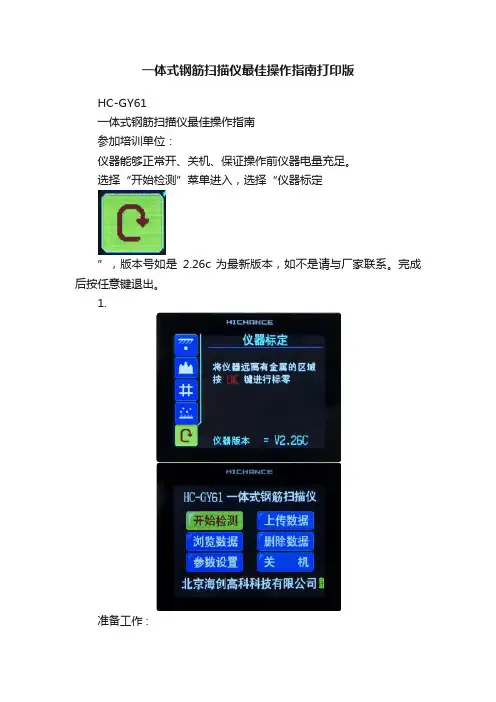

HC-GY61一体式钢筋扫描仪最佳操作指南参加培训单位：仪器能够正常开、关机、保证操作前仪器电量充足。

选择“开始检测”菜单进入，选择“仪器标定”，版本号如是2.26c 为最新版本，如不是请与厂家联系。

完成后按任意键退出。

1.准备工作 :保证当前电量充足最新仪器版本2.开机设置 :开机后，选择“参数设置 ”菜单进入，量程选择“小”，主筋间距选择“—”后返回。

1选择“开始检测”菜单进入，在“厚度检测”界面，将钢筋直径输入为“16”，箍筋间距选择“＞125”后返回。

2测试精度简易验证 : 用单根Φ16的钢筋，配上聚苯板进行测量；如测试误差< 2mm ，证明仪器正常。

否则应及时联系生产厂家。

测量误差误差< 2mm3.1常规检测 :首先选择“厚度检测”界面进行数量判断。

确保仪器平行放置在试块最左边；然后匀速向右推动；厚度检测保持匀速向右推动常规检测 :如仪器顺利显示出5根钢筋和对应的保护层厚度与间距；说明此试块内钢筋分布的环境我们的仪器可以轻松应对；按“Fn”键清屏后再次测量即可对每根钢筋位置进行标记，并用直尺对钢筋间距进行测量；直接读取仪器显示的保护层厚度值；可重复几次复核，最后提交答案。

3.1密集钢筋检测 : 如“厚度检测”重复2次测量都不能确定是5根钢筋（可能是4根或6根），说明此试块内有2根钢筋间距密集的布置；应选择“波形扫描”界面进行扫描，波形扫描时仪器一定要匀速向右推进；通过波形图能够明显看出密集钢筋分布情况，并确定2根密集筋的位置；然后返回“厚度检测”界面对其它3根间距较大的钢筋地方进行钢筋位置标记，同时读取保护层厚度。

3.2波形扫描密集钢筋2根钢筋水平分布密集钢筋直接“厚度检测 ”模式保护层厚度会有2mm 误差。

以下方法能修正误差，检测出准确的钢筋间距和保护层厚度。

首先用“厚度检测”界面进行测量，仪器从左向右扫描，短距离内会连续出现三根钢筋，定位出第一根钢筋后做好标记，后面两根钢筋位置不做参考；然后操作人员站到试块对面还是从左往右扫描，同样定位出第一根钢筋位置；第一根钢筋后做好标记然后操作人员站到试块对面此时标记的两个点就是两根钢筋的准确位置。

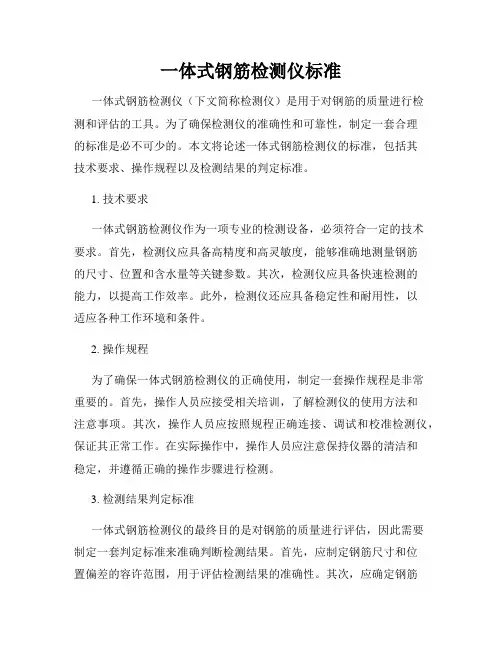

一体式钢筋检测仪标准一体式钢筋检测仪（下文简称检测仪）是用于对钢筋的质量进行检测和评估的工具。

为了确保检测仪的准确性和可靠性，制定一套合理的标准是必不可少的。

本文将论述一体式钢筋检测仪的标准，包括其技术要求、操作规程以及检测结果的判定标准。

1. 技术要求一体式钢筋检测仪作为一项专业的检测设备，必须符合一定的技术要求。

首先，检测仪应具备高精度和高灵敏度，能够准确地测量钢筋的尺寸、位置和含水量等关键参数。

其次，检测仪应具备快速检测的能力，以提高工作效率。

此外，检测仪还应具备稳定性和耐用性，以适应各种工作环境和条件。

2. 操作规程为了确保一体式钢筋检测仪的正确使用，制定一套操作规程是非常重要的。

首先，操作人员应接受相关培训，了解检测仪的使用方法和注意事项。

其次，操作人员应按照规程正确连接、调试和校准检测仪，保证其正常工作。

在实际操作中，操作人员应注意保持仪器的清洁和稳定，并遵循正确的操作步骤进行检测。

3. 检测结果判定标准一体式钢筋检测仪的最终目的是对钢筋的质量进行评估，因此需要制定一套判定标准来准确判断检测结果。

首先，应制定钢筋尺寸和位置偏差的容许范围，用于评估检测结果的准确性。

其次，应确定钢筋含水量的标准范围，用于评估钢筋的质量状况。

最后，应建立一套统一的评估标准，将检测结果分为合格和不合格两类，以便对钢筋进行分类管理和判定。

4. 标准的修订与推广一体式钢筋检测仪的标准并非一成不变，随着技术的不断进步和应用的推广，标准也需要进行定期修订和更新。

在修订标准时，应充分考虑实际应用情况和技术发展趋势，确保标准的科学性和实用性。

此外，还需要积极推广一体式钢筋检测仪的标准，加强标准的宣传和培训工作，提高使用者的标准意识和操作水平。

5. 标准的重要性一体式钢筋检测仪的标准对于保障钢筋质量、提高工程质量、确保人民生命财产安全具有重要意义。

标准的制定不仅可以规范检测仪的设计和制造，还可以统一检测方法和结果判定标准，提高检测的准确性和可靠性。

第一章概述1.1 简介钢筋扫描仪，是一种便携式无损钢筋保护层检测仪器。

可用于钢筋混凝土结构施工质量的检测：能够在混凝土表面确定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径、钢筋间距等；此外，也可对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等。

施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。

1.2 主要功能1、检测混凝土结构中钢筋的位置及走向；2、已知直径，检测钢筋的保护层厚度；3、未知直径，同时检测钢筋的直径和保护层厚度；4、检测某一测面下钢筋的保护层厚度、间距，并显示网格图像；5、检测某一测线下钢筋的保护层厚度、间距，并显示剖面图像6、探明结构中其它磁性物体的分布；7、探头自校正功能；8、检测数据的存储、查看、统计分析；9、数据传输功能；1.3主要特点1、双量程自由切换，满足不同的检测条件；2、仪器具有网格和剖面扫描的功能；3、直观显示钢筋的网格和剖面图像；4、钢筋定位精确（只需一种方式即可完成精确定位）；5、精确检测钢筋的保护层厚度；6、未知直径时可以同时估测钢筋直径和保护层厚度；7、显示界面形象直观，操作简单；8、检测速度快。

1.4主要技术指标1、钢筋直径适应范围：Ф6mm～Ф32mm钢筋直径常用档级为:Ф6，Ф8，Ф10，Ф12, Ф14, Ф16, Ф18, Ф20, Ф22, Ф25, Ф28, Ф32。

保护层厚度测量范围：8mm----------180mm （详见表1.1和表1.2）3、数据存储容量3万个测点数据4、电池6节5号碱性电池 ,供电时间大于30小时；5、体积重量仪器体积：190mm×183mm×84mm 仪器重量：400g探头体积：119mm×56mm×31mm探头重量：240g第二章仪器的组成和注意事项2.1 仪器组成图2-1 仪器组成如上图所示，仪器组成包括主机、两根信号线、探头、扫描小车等。

一体式钢筋扫描仪最佳操作指南打印版HC-GY61一体式钢筋扫描仪最佳操作指南参加培训单位：仪器能够正常开、关机、保证操作前仪器电量充足。

选择“开始检测”菜单进入，选择“仪器标定”，版本号如是2.26c 为最新版本，如不是请与厂家联系。

完成后按任意键退出。

1.准备工作 :保证当前电量充足最新仪器版本2.开机设置 :开机后，选择“参数设置”菜单进入，量程选择“小”，主筋间距选择“—”后返回。

1选择“开始检测”菜单进入，在“厚度检测”界面，将钢筋直径输入为“16”，箍筋间距选择“＞125”后返回。

2测试精度简易验证: 用单根Φ16的钢筋，配上聚苯板进行测量；如测试误差< 2mm ，证明仪器正常。

否则应及时联系生产厂家。

测量误差误差< 2mm3.1常规检测 :首先选择“厚度检测”界面进行数量判断。

确保仪器平行放置在试块最左边；然后匀速向右推动；厚度检测保持匀速向右推动常规检测 :如仪器顺利显示出5根钢筋和对应的保护层厚度与间距；说明此试块内钢筋分布的环境我们的仪器可以轻松应对；按“Fn”键清屏后再次测量即可对每根钢筋位置进行标记，并用直尺对钢筋间距进行测量；直接读取仪器显示的保护层厚度值；可重复几次复核，最后提交答案。

3.1密集钢筋检测 : 如“厚度检测”重复2次测量都不能确定是5根钢筋（可能是4根或6根），说明此试块内有2根钢筋间距密集的布置；应选择“波形扫描”界面进行扫描，波形扫描时仪器一定要匀速向右推进；通过波形图能够明显看出密集钢筋分布情况，并确定2根密集筋的位置；然后返回“厚度检测”界面对其它3根间距较大的钢筋地方进行钢筋位置标记，同时读取保护层厚度。

3.2波形扫描密集钢筋2根钢筋水平分布密集钢筋直接“厚度检测”模式保护层厚度会有2mm 误差。

以下方法能修正误差，检测出准确的钢筋间距和保护层厚度。

首先用“厚度检测”界面进行测量，仪器从左向右扫描，短距离内会连续出现三根钢筋，定位出第一根钢筋后做好标记，后面两根钢筋位置不做参考；然后操作人员站到试块对面还是从左往右扫描，同样定位出第一根钢筋位置；第一根钢筋后做好标记然后操作人员站到试块对面此时标记的两个点就是两根钢筋的准确位置。

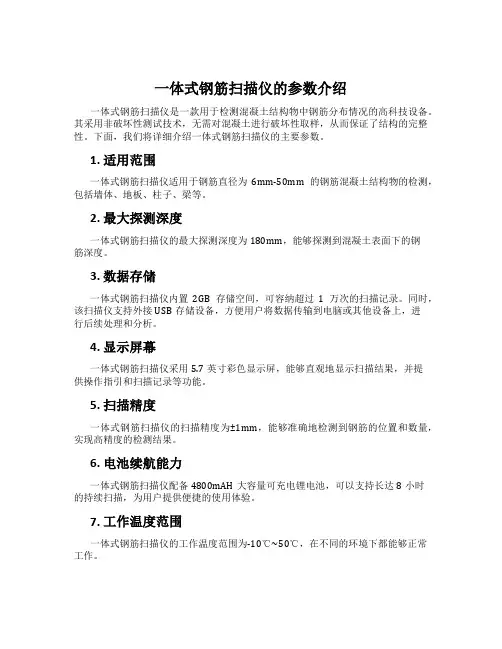

一体式钢筋扫描仪的参数介绍一体式钢筋扫描仪是一款用于检测混凝土结构物中钢筋分布情况的高科技设备。

其采用非破坏性测试技术，无需对混凝土进行破坏性取样，从而保证了结构的完整性。

下面，我们将详细介绍一体式钢筋扫描仪的主要参数。

1. 适用范围一体式钢筋扫描仪适用于钢筋直径为6mm-50mm的钢筋混凝土结构物的检测，包括墙体、地板、柱子、梁等。

2. 最大探测深度一体式钢筋扫描仪的最大探测深度为180mm，能够探测到混凝土表面下的钢筋深度。

3. 数据存储一体式钢筋扫描仪内置2GB存储空间，可容纳超过1万次的扫描记录。

同时，该扫描仪支持外接USB存储设备，方便用户将数据传输到电脑或其他设备上，进行后续处理和分析。

4. 显示屏幕一体式钢筋扫描仪采用5.7英寸彩色显示屏，能够直观地显示扫描结果，并提供操作指引和扫描记录等功能。

5. 扫描精度一体式钢筋扫描仪的扫描精度为±1mm，能够准确地检测到钢筋的位置和数量，实现高精度的检测结果。

6. 电池续航能力一体式钢筋扫描仪配备4800mAH大容量可充电锂电池，可以支持长达8小时的持续扫描，为用户提供便捷的使用体验。

7. 工作温度范围一体式钢筋扫描仪的工作温度范围为-10℃~50℃，在不同的环境下都能够正常工作。

8. 重量和体积一体式钢筋扫描仪重量为2.1kg，体积为270mm×170mm×100mm，小巧轻便，便于携带和操作。

综上所述，一体式钢筋扫描仪是一款功能强大、性能稳定的非破坏性检测设备，适用于各类钢筋混凝土结构物的检测。

其具备高精度扫描、大存储容量、长续航时间等优点，可以为用户提供可靠、高效、便捷的检测服务。

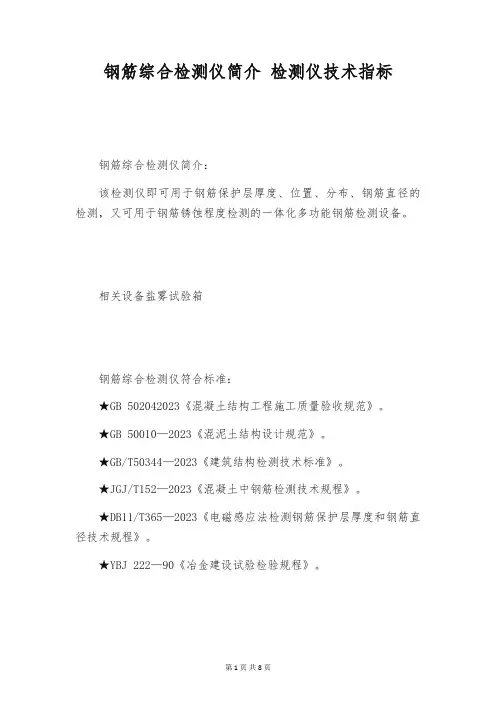

钢筋综合检测仪简介检测仪技术指标钢筋综合检测仪简介：该检测仪即可用于钢筋保护层厚度、位置、分布、钢筋直径的检测，又可用于钢筋锈蚀程度检测的一体化多功能钢筋检测设备。

相关设备盐雾试验箱钢筋综合检测仪符合标准：★GB 502042023《混凝土结构工程施工质量验收规范》。

★GB 50010—2023《混泥土结构设计规范》。

★GB/T50344—2023《建筑结构检测技术标准》。

★JGJ/T152—2023《混凝土中钢筋检测技术规程》。

★DB11/T365—2023《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》。

★YBJ 222—90《冶金建设试验检验规程》。

钢筋综合检测仪特点：★数据U盘存储，适于野外恶劣环境使用。

★可绘制钢筋位置分布图、钢筋锈蚀电位等值线图。

★强大的专业分析处理软件，可自动生成检测报告。

★多功能钢筋检测仪=钢筋仪+锈蚀仪，经济、便利、快捷。

★国际*现场检测数据无限传输，远程管理功能。

钢筋综合检测仪技术指标：★适应范围：Ф6mm～Ф50mm。

★供电方式：内置可充电锂电池。

★直径测量zui大允许误差：1个钢筋规格。

★供电时间：大于40小时。

★数据传输：无线传输。

★整机体积：21213450mm 。

★USB接口：支持U盘存储。

★整机重量：0.9kg 。

重型回弹仪检定：回弹仪有下列情况之一时应送法定部门检定，检定合格的回弹仪应具有检定证书：★累计弹击次数超过6000次。

★常常规保养后钢砧率定值不合格。

★受到严重撞击或其他损害。

★新回弹仪启用前。

★超过检定有效期限（有效期为半年）。

原理：混凝土回弹仪式用一弹簧驱动弹锤并通过弹击杆弹击混凝土表面所产生的瞬时弹性变形的恢复力，使弹锤带动指针弹回并指示出弹回的距离。

以回弹值（弹回的距离与冲击前弹锤与弹击杆的距离之比，按百分比计算）作为混凝土抗压强度相关的指标之一，来推定混凝土的抗压强度。

紧要特点：快捷（比同类产品省力2/3）、快捷、价廉、不需电源、易把握、按钮接受拉伸工艺不易脱落、指针易于调整摩擦力，是适合现场使用的无损检测的优选仪器。

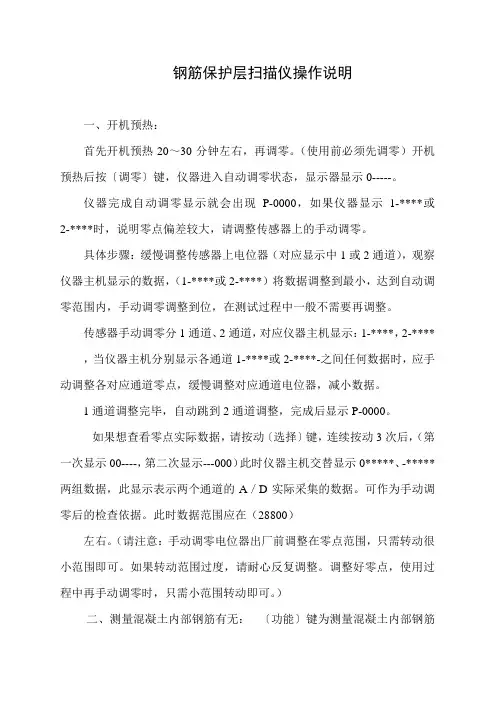

钢筋保护层扫描仪操作说明一、开机预热：首先开机预热20～30分钟左右，再调零。

（使用前必须先调零）开机预热后按〔调零〕键，仪器进入自动调零状态，显示器显示0-----。

仪器完成自动调零显示就会出现P-0000，如果仪器显示1-****或2-****时，说明零点偏差较大，请调整传感器上的手动调零。

具体步骤：缓慢调整传感器上电位器（对应显示中1或2通道），观察仪器主机显示的数据，（1-****或2-****）将数据调整到最小，达到自动调零范围内，手动调零调整到位，在测试过程中一般不需要再调整。

传感器手动调零分1通道、2通道，对应仪器主机显示：1-****，2-**** ，当仪器主机分别显示各通道1-****或2-****-之间任何数据时，应手动调整各对应通道零点，缓慢调整对应通道电位器，减小数据。

1通道调整完毕，自动跳到2通道调整，完成后显示P-0000。

如果想查看零点实际数据，请按动〔选择〕键，连续按动3次后，（第一次显示00----，第二次显示---000）此时仪器主机交替显示0*****、-*****两组数据，此显示表示两个通道的A／D实际采集的数据。

可作为手动调零后的检查依据。

此时数据范围应在（28800）左右。

（请注意：手动调零电位器出厂前调整在零点范围，只需转动很小范围即可。

如果转动范围过度，请耐心反复调整。

调整好零点，使用过程中再手动调零时，只需小范围转动即可。

）二、测量混凝土内部钢筋有无：〔功能〕键为测量混凝土内部钢筋有无而设置的，配合仪器主机显示器显示的最大值确定混凝土内部钢筋走向。

〔功能〕键同时可设置探测灵敏度范围，按动第一次，主机仪器显示A1****，低灵敏度测量；按动第二次，主机仪器显示A2****，一般敏度测量；按动第三次，主机仪器显示A3****，高敏度测量。

根据数据的变化规律，可测量混凝土内部钢筋有无。

具体使用步骤如下： 1）首先了解测试原理进入A1----，A2----的测试状态，仪器主机测试传感器采集数据的*变化量*，又称相对测试法。

钢筋扫描仪—HC-GY61 产品说明书应用范围ApplicationHC-GY61一体式钢筋扫描仪主要用于混凝土结构中钢筋位置、钢筋分布及走向、保护层厚度及钢筋直径的探测。

符合标准Complies with the standards------------------------------------------------------------------------------------------GB50204-2002《混凝土结构工程质量验收规范》GB50010-2002《混泥土结构设计规范》GB50204-2002《混凝土结构工程施工质量验收规范》GB/T50344-2004《建筑结构检测技术标准》JGJ/T152-2008《混凝土中钢筋检测技术规程》产品特点Product features------------------------------------------------------------------------------------------------------------------------------------------------------精准●创新采用多线圈测量技术，测量过程中能够获取更多有用信号，钢筋位置判定及时准确。

●创新采用声、光、图标三重显示，更直观、不漏判。
