2014中考总复习电学试卷能力提高试题

一．考点真题第二十章：电与磁第一节：磁现象磁场考点1：磁现象磁场1.（2013内江）关于磁场，下列说法中正确的是（）A.将小磁针放在地球周围某一空间，若小磁针静止时偏离南北方向，说明这个空间存在磁场B.磁极间的相互作用不都是通过磁场来发生的C.磁感线是磁场中真实存在的一些曲线D.磁体的磁感线从磁体的N极出来，回到磁体的S极2.（2013雅安）关于磁体、磁场和磁感线, 以下说法中正确的是( )A. 铜、铁和铝都能够被磁体所吸引B. 磁感线是磁场中真实存在的曲线C. 磁体之间的相互作用都是通过磁场发生的D. 物理学中, 把小磁针静止时S 极所指的方向规定为该点磁场的方向3.（2010•张掖）下列有关磁场的说法，正确的是（）A．磁场能产生磁感线B．磁体间的相互作用是通过磁场发生的C．在地表附近静止的小磁针的南极指向地理的北极D．地磁北极在地理北极附近，地磁南极在地理南极附近第二节：电与磁考点1：电流的磁效应4.（2013•邵阳）世界上第一个发现“电流周围存在磁场”的物理学家是（）A．牛顿 B．焦耳 C．奥斯特 D．法拉第5.（2013•沈阳）回顾我们观察过的实验，请回答下列问题：对比图丙、丁实验现象，这种现象叫做电流的 ____________ 效应，表明__________________________________5题 6题 7题考点2：通电螺线管的磁场安培定则6.（2013庆阳）10．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．S、N、S、S B．N、N、S、N C．S、S、N、N D．N、S、N、N7.（2013•永州）闭合开关S后，小磁针静止时北极的指向如图所示，则螺线管左端是 ____极（选填“N”或“S”），电源左端是 __________-极（选填“正”或“负”）．第三节：电磁铁电磁继电器考点1电磁铁电磁铁的磁性8.（2013•淄博）如图所示，当开关闭合后，下列说法中正确的是（）A．螺线管的下端是S极B．小磁针将转动，静止后N极向下C．小磁针将转动，静止后S极向下D．当滑动变阻器的划片向右滑动时，螺线管的磁性增强8题 9题 10题9.（2013•西宁）小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是（）A．要使电磁铁磁性增强，应将变阻器的滑片向右移动B．电磁铁B的磁性比电磁铁A的磁性强C．电磁铁B磁性较强，所以通过它的电流较大D．若将两电磁铁上部靠近，会相互吸引10.（2013•天津）如图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电）．电路中（）A．绿灯亮，红灯不亮 B．红灯亮，绿灯不亮C．红灯和绿灯都亮D．红灯和绿灯都不亮第四节：电动机考点1：磁场对通电导线的作用11.（2013•无锡）在如图所示的实验装置中，当直导线通电后，观察到直导线运动起来，利用这一现象所揭示的原理，可制成的设备是（）A．电磁铁B．发电机C．电动机D．电磁继电器11题 12题 13题12.（2012•株洲）如图，导线ab放在磁场中，接通电源后，ab向右运动，如要使其向左运动，下列方法可行的是（）A．增大电路中的电流 B．换用磁性更强的磁铁C．将电源正负极对调 D．同时对调磁铁两极和电源正负极考点2：电动机的基本构造13.（2013•常州）小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放人磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置、不能持续转动．为使线圈持续转动，下列措施中可行的是（）A．换用电压更大的电源B．换用磁性更强的磁体C．重新制作匝数更多的线圈，将线圈两端的漆全部刮去D．在线圈的一端重抹油漆，干后在适当位置刮去半圈14.（2013•铁岭）下列四幅图中，能够说明电动机工作原理的是（）第五节：磁生电考点1：磁生电15. （2013•武汉）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转．下列说法正确的是（）A．若导线ab水平向左运动，则灵敏电流计指针向右偏转B．若导线ab竖直向上运动，则灵敏电流计指针向左偏转C．若导线ab竖直向下运动，则灵敏电流计指针向左偏转D．若导线ab斜向上运动，则灵敏电流计指针不会偏转考点2：发电机16.（2013宁波）6．发电机是把机械能转化为电能的装置。

初中物理《电学》中考专项复习典型考试题100题汇总（附答案）一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等,粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线,长度分别为3米和1米,20℃时它们的电阻之比为3：1,当温度上升到40℃,它们的电阻之比是（横截面积变化不计）（）A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线,若长度相同,则细的导线电阻大C．长度相同的两根导线,细的导线电阻一定大D．粗细相同的两根导线,长的导线电阻一定大4．有关导体电阻的说法,正确的是（）A．粗细相同的两根导线,长度大的,电阻一定大B．长度相同的两根导线,横截面积小的,电阻一定大C．同种材料制成的长短相同的两根导线,横截面积小的,电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中,当滑片向左移动时,要使电阻减少,下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是（）A．a和c B．b和c C．a和d D．b和d7．图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为（）8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间,为使电压表读数变小,问触头P应该：（）A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b,接入电路电阻为7欧姆B．只拔出铜塞c、d,接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出,接入电路的电阻最小10．图17为电阻箱结构示意图,要使连入电路的电阻为7欧姆,应将铜塞插入插孔的是（）A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是（）A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中,在连接电路时,下列注意事项中,其中不必要的一点是（）A．连入变阻器时,应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时,应先将电键打开D．伏特表应与待测电阻并联,安培表应与待测量电阻串联,并使它们的“+”接线柱,靠近电源的“+”极一端14．在图18所示的电路中,有可能造成电源和安培表都损坏的是（）15．如图19所示,a、b、c表示的是伏特表或安培表,当K1、K2都闭合时,下列正确说法是（）A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表,而a是伏特表C．a、b是伏特表,而c是安培表16．某同学做实验时,如图20连接电路,闭合电键后,灯泡正常发光,但安培表指针不动,伏特表读数正常,那么有可能是（）A．安培表已被烧坏,致使电路不通B．安培表完好,但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21,电键K合上,电灯L1、L2都不亮,伏特表示数为6伏特,出现此现象的原因是（）A．L1短路,L2断路B．L1断路,L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K,小灯泡L1、L2都发光,那么,下列图22中错误的是（）二、填空题20．如图23所示的导线,A处导线的直径大于B处导线的直径,那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

2014年北京市高级中等学校招生考试物 理 试 卷（12+2+2+13+3=32）一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共28分，每小题2分）1．下列能源中，属于可再生能源的是A ．石油B ．风能C ．煤炭D ．天然气3．下列物品中，通常情况下属于导体的是A ．陶瓷碗B ．橡胶手套C ．钢尺D ．塑料笔杆5．图2所示的家用电器中，利用电流热效应工作的是A B C D7．关于家庭电路和安全用电，下列选项中正确的是A ．家庭电路中必须安装保险丝或空气开关B ．在未断开电源开关的情况下更换灯泡C ．我国家庭电路的电压值为380VD ．用湿布擦拭正在工作的台灯12．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

图4所示的电路图中，符合要求的是13．我国法律规定，驾驶员醉驾要负刑事责任。

为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。

小林设计了一种酒精测试仪的电路，如图5所示。

图中R 为定值电阻；Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。

电源两端的电压不变，闭合开关S ，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是 A ．电压表示数变大，电流表示数变小 B ．电压表示数变大，电流表示数变大 C ．电压表示数变小，电流表示数变小 D ．电压表示数变小，电流表示数变大二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。

共12分，每小题3分。

每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）15．下列说法中正确的是A ．磁浮列车能够悬浮是利用了磁极间的相互作用B ．奥斯特发现了通电导体周围存在磁场C ．发电机在发电过程中电能转化为机械能D ．地磁的N 极在地理的北极附近图4AB C D 电饭锅 图2 笔记本电脑 电视机电风扇三、填空题（共12分，每小题2分）19．电荷间相互作用的规律是：同种电荷相互排斥，异种电荷相互 。

2014年中考物理复习卷（电学）一、选择题（共9小题，每小题3分，满分27分）1．在如图中，当开关S闭合时，能看到下列的哪一种现象（）A．只有灯L1亮B．只有灯L2亮C．灯L1和L2都亮D．灯L1和L2都不亮显示解析2．如图所示电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．L l能发光，L2不能发光D．L l不能发光，L2能发光显示解析3．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（）A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V显示解析4．如图所示的电路中，S闭合时，下列说法中正确的是（）A．L1和L2并联，电压表测灯L1两端的电压B．L1和L2并联，电压表测灯L2两端的电压C．L1和L2串联，电压表测灯L1两端的电压D．L1和L2串联，电压表测灯L2两端的电压显示解析5．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是（）A．0.8A B．0.16A C．0.52A D．1.28A显示解析6．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V显示解析7．在图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（）D．A．B．C．显示解析8．如图所示，闭合开关，将滑动变阻器的滑片向下滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变小B．灯泡变亮，电压表示数变大C．灯泡变暗，电压表示数不变D．灯泡变亮，电压表示数不变显示解析9．如图电源电压保持不变，开关S闭合后，电压表和电流表读数的变化情况是（）A．都变大B．都变小C．一个变大，另一个变小D．都不变显示解析二、填空题（共4小题，每小题3分，满分12分）10．一个导体两端加4V电压时，通过它的电流强度为0.8A，则该电阻阻值是Ω．当把它两端电压变为6V时，通过它的电流为A．它两端电压为0V时，它的电阻为Ω．显示解析11．电阻R1=10欧，R2=20欧，串联的总电阻是Ω，并联的总电阻为Ω．显示解析12．电阻R1=2欧，R2=4欧，将它们串联在一个电源上，通过它们的电流I1：I2=；它们两端的电压U1：U2=．若将它们并联在一个电源上，通过它们的电流I1：I2=；它们两端的电压U1：U2=．显示解析13．某校兴趣小组同学想探究一段电路中的电流跟电阻的关系，设计了如图1所示的电路图．（1）根据该兴趣小组设计的电路图，把图2的实物图连接完整．（2）连接电路后，闭合开关，某次实验时电压表指针偏转如图3所示，原因是．（3）如图4中，表示电压不变，电流随电阻变化的图象是（选填“甲”或“乙”）．（4）当定值电阻由5Ω更换为10Ω后，为了探究上述问题，闭合开关后，应将变阻器的滑片适当向移（选填“左”或“右”）．你认为这样操作的目的是：．显示解析三、解答题（共2小题，满分0分）14．如图所示电路中，已知R1=40Ω，R2=10Ω．当开关闭合后，通过电流表示数为0.3A．求：（1）电阻R1两端电压；（2）通过电路的总电流；（3）电路的总电阻．显示解析15．如图所示的电路，R1的阻值为10Ω，电流表的示数为0.4A，电压表的示数为3.2V．求：R1两端的电压，R2的阻值及电源电压．显示解析一．选择16．电功和电功率的单位分别是（）A．kW•h和J B．kW和W C．J和W D．kW•h和W显示解析17．下列家用电器中属于电热器的有（）A．电视机B．电动剃须刀C．电熨斗D．电风扇显示解析18．假设导体没有电阻，当用电器通电时，下列说法正确的是（）A．白炽灯仍然能发光B．电动机仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨衣服显示解析19．电能表接在电路中是为了测量（）A．电流B．电压C．电功D．电功率显示解析20．决定小灯亮暗程度的物理量是（）A．电流B．电压C．电功D．电功率显示解析21．将断了的灯丝搭在一起（）A．灯丝电阻变大了，灯泡变亮了B．灯丝电阻变大了，灯泡变暗了C．灯丝电阻变小了，灯泡变亮了D．灯丝电阻变小了，灯泡变暗了显示解析22．有两根电阻丝先串联后并联接到同一电源上，则在相同时间内所产生的热量（）A．串联时多B．并联时多C．一样多D．无法确定显示解析23．下列用电器功率接近1000W的是（）A．电风扇B．电视机C．洗衣机D．电饭锅显示解析24．将“PZ220-100”的灯泡L1与“PZ220-40”的灯泡L2串联后接入电压220V的电路中（）A．L1比L2亮B．L1比L2暗C．二灯一样亮D．无法确定显示解析25．一只“10V5W”的甲灯和一只“6V 1.8W”的乙灯串联后接入电路中，两灯均能发光，比较它们的实际功率（不考虑温度对电阻的影响）则（）A．甲灯大些B．乙灯大C．两灯一样大D．无法判断显示解析26．将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A．L1的电阻可能比L2的小B．L1的额定功率可能比L2的大C．若将两灯并连接入电路中，L1更亮D．两灯正常工作时L1要暗一些显示解析27．家庭电路中正在使用的两盏白炽灯，若甲灯比乙灯亮，则（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大显示解析28．如图中，电阻R1和R2以不同的方式连接到相同的电路中．若R1＜R2，电流做功快的是（）A．B．C．D．显示解析29．小李实验时误将一只标有“6.3V，1.5W”的小灯泡连接到12V的电源上．电路稳定后这只灯泡的实际功率是（）A．略小于1.5W B．等于1.5W C．略大于1.5W D．0W显示解析30．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A．灯泡的发光情况B．变阻器滑片的位置C．电压表的示数D．电流表的示数显示解析31．有一只规格为“220V5A”的电能表，最多可接“220V40W”的电灯（ ）A．24盏B．27盏C．29盏D．30盏显示解析32．一个“220V40W”的电烙铁接入某电路后，若测得加在它两端的电压为110V，那么该灯的实际功率是（）A．10W B．20W C．40W D．80W显示解析二．填空33．电流通过电饭锅，能转化为；电流通过电风扇，转化为能；对蓄电池充电时，能转化为能．电流做功过程就是电能转化为能的过程．显示解析34．家庭电路中，电能表是用来测量电路消耗的仪表，熔断器是在电路超负荷运行或发生（选填“短路”或“断路”）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则他家3月份消耗的电能为kW•h．显示解析35．小明家的电能表如图所示，家中用电器的总功率不能超过W．当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是J，它的电功率为W．显示解析36．电能表面板上有“3000revs/kW•h”这样一个参数，它的含义是：接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘就转过转． 1千瓦时等于焦耳．显示解析37．一只家用电能表标着3000r/kW•h，这表示每消耗lkW•h的电能，电能表的转盘转3000转．现在室内只接了一只灯泡，测出转盘3min内转了15转，利用这些数据，算出灯泡在这段时间消耗的电能是kW•h=J，灯泡的功率是W．显示解析38．用两节串接后的干电池给小灯泡供电，电压是3V，小灯泡发光时通过的电流为0.3A，此时小灯泡的电阻为Ω，工作0.5min消耗的电功为J．显示解析39．摩托车前大灯的灯泡上标有“12V，15W”字样．“12V”是该灯泡的电压，“15W”是该灯泡的功率．显示解析40．灯泡上标有“24V，12W”字样．则该灯电阻为Ω，该灯正常工作时的电流为A．显示解析41．1kW•h的电能可以供规格为“PZ220-100”的灯泡工作h．或者供“PZ220-25”的灯泡工作h．显示解析42．一个“12V、6W”的小灯泡，如果接到36伏电源上，为使其正常发光，需串联一个阻值为Ω的电阻，该电阻消耗的功率是W．显示解析43．甲灯标有“220V60W”、乙灯标有“220V100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是．显示解析44．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将，灯泡L消耗的电功率将，变阻器R上消耗的电功率将（选填“变大”“变小”或“不变”）显示解析45．如图将灯L1“6V3W”和L2“3V6W”串联（灯泡电阻不变）现要使其中一盏灯长时间正常发光，则电源电压是V，电路的总功率是W．并联（灯泡电阻不变）现要使其中一盏灯长时间正常发光，则电源电压是V，电路的总功率是W．显示解析46．如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A1的示数；电流表A2的示数；电压表的示数．（均选填“变大”、“不变”或“变小”或“变小”）显示解析三．实验探究4748．小强做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线．图A是小强没有连接完的实物电路．（1）请你用笔画线代替导线，帮小强将实物电路连接完整．（2）小强连接好电路闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是（写出一种即可）．（3）小强排除故障后闭合开关，移动滑动变阻器滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向端滑动（选填“左”或“右”）．（4）小强通过移动滑片P，分别记下了多组对应电压表和电流表的读数，并绘制成了图B所示的U-I图象．根据U-I图象提供的信息，可计算出小灯泡的额定功率是W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是Ω．显示解析四．计算49．如图甲电路所示，电源电压为9V且保持不变，小灯泡标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：（1）小灯泡正常发光时电阻为多少欧？（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦？（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？显示解析50．如图所示的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电压变化关系如图所示，求：（1）R1的阻值大小；（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压；（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率．显示解析51．如图所示电路中，R l=2Ω，R2=3Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光．求：（1）电源电压；（2）灯泡的额定功率；（3）当S1、S2、S3都闭合时，通电1min，电流通过电阻R2所做的功．（设电源电压不变）显示解析52．如图所示的电路图中，R1=30Ω，R2=20Ω，电源电压不变．（设小灯泡的电阻不变）（1）当S1、S2都闭合时，电流电A1的示数为0.5A，小灯泡恰好正常发光，求电源电压．（2）当S1、S2都断开时，电流表A2的示数为0.2A，求小灯泡的电阻和实际功率．（3）小灯泡的额定功率是多少？显示解析53．如图是某电热器的原理简图，它有高温、低温两档，发热体由R1和R2两个电热丝构成，阻值分别为l10Ω、220Ω．（1）S1、S2都闭合时，求通过R2的工作电流；（2）S1闭合、S2断开时，求电热器的功率；（3）通过计算判断，当S1，S2都闭合时，电热器是处于低温档还是高温档．显示解析54．CFXR型“220V1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝，当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．（1）电饭煲在高温烧煮挡时，开关S应与哪个触点连接？（2）电热丝R0的阻值多大？（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R0产生的热量为多少？显示解析55．小明家买了一台电烤箱，有低、中、高三个档位的发热功率．如图是其内部简化电路图，开关S1可分别与触点a、b接触．已知：R1=48.4Ω，R2=96.8Ω，电源电压保持不变．请分析和解答以下问题：（1）当开关S1，置于b端、S2断开时，电烤箱处于什么档位？简述理由（2）电烤箱在中档位工作时，消耗的电功率是多少？（3）电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？。

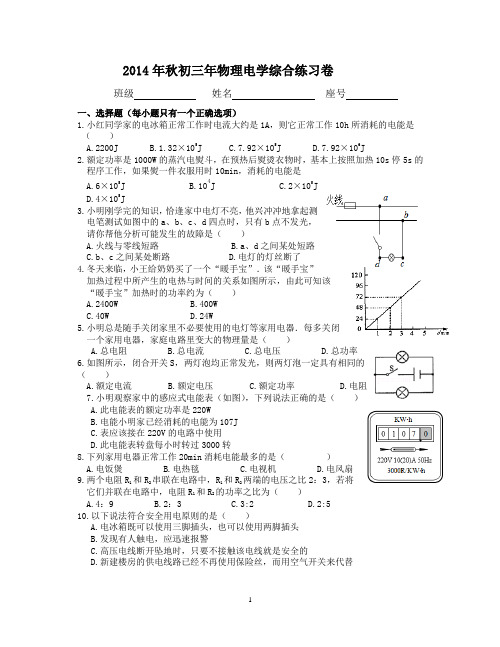

2014年秋初三年物理电学综合练习卷班级 姓名 座号一、选择题（每小题只有一个正确选项）1.小红同学家的电冰箱正常工作时电流大约是1A ，则它正常工作10h 所消耗的电能是（ ）A.2200JB.1.32×105JC.7.92×105JD.7.92×106J2.额定功率是1000W 的蒸汽电熨斗，在预热后熨烫衣物时，基本上按照加热10s 停5s 的程序工作，如果熨一件衣服用时10min ，消耗的电能是A.6×105JB.104JC.2×105J D.4×105J3.小明刚学完的知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a 、b 、c 、d 四点时，只有b 点不发光，请你帮他分析可能发生的故障是（ ）A.火线与零线短路B.a 、d 之间某处短路C.b 、c 之间某处断路D.电灯的灯丝断了4.冬天来临，小王给奶奶买了一个“暖手宝”．该“暖手宝”加热过程中所产生的电热与时间的关系如图所示，由此可知该“暖手宝”加热时的功率约为（ ）A.2400WB.400WC.40WD.24W5.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）A.总电阻B.总电流C.总电压D.总功率6.如图所示，闭合开关S ，两灯泡均正常发光，则两灯泡一定具有相同的（）A.额定电流B.额定电压C.额定功率D.电阻 7.小明观察家中的感应式电能表（如图），下列说法正确的是（ ）A.此电能表的额定功率是220WB.电能小明家已经消耗的电能为107JC.表应该接在220V 的电路中使用D.此电能表转盘每小时转过3000转8.下列家用电器正常工作20min 消耗电能最多的是（ ）A.电饭煲B.电热毯C.电视机D.电风扇9.两个电阻R 1和R 2串联在电路中，R 1和R 2两端的电压之比2：3，若将它们并联在电路中，电阻R 1和R 2的功率之比为（ ）A.4：9B.2：3C.3:2D.2:510.以下说法符合安全用电原则的是（ ）A.电冰箱既可以使用三脚插头，也可以使用两脚插头B.发现有人触电，应迅速报警C.高压电线断开坠地时，只要不接触该电线就是安全的D.新建楼房的供电线路已经不再使用保险丝，而用空气开关来代替11.酒驾易造成交通事故，利用图示的电路可以检测司机是否酒驾。

一．考点真题研练第十六章：电压电阻第一节：电压考点1：电压1.（13北京）在国际单位制中，电压的单位是( )A．安培B．伏特C．焦耳D．瓦特2.（12黄冈）下列有关“电”的说法正确的是( )A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压考点二：电压的测量3.(13温州）下列电表示数为1.4伏的是( )4.（09兰州）在图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是( )5.（2013营口）14．小明同学在利用如图所示电路进行电学实验时，闭合开关，发现灯L1亮、灯L2不亮，电流表和电压表均有示数．则故障原因是：( )A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路6.（12衡阳）如图电路中，甲乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则( )A．甲接电压表，乙接电流表B．甲乙均接电压表C．甲乙均接电流表D．甲接电流表、乙接电压表第二节：串并联电路中电压的规律考点1：串联电路电压规律1.（2013•南宁）如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是（）A．I A＞I B＞I CB．I A＜I B＜I CC．U AB=U BC=U A CD．U AC=U AB+U BC2.（12山西）如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是( )A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值3.（11南京）在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是( )考点二：并联电路的电压规律4.（2013•北京）小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等第三节：电阻考点一：电阻1.（13龙岩）关于导体的电阻，下列说法正确的是( )A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零D．导体的电阻与电流、电压大小无关考点二：影响电阻大小因素2.（2013•大连）下列做法中，使电阻丝的电阻变大的是（）A．把电阻丝拉长B．把电阻丝对折C．把电阻丝剪掉一段D．把电阻丝绕成螺线管3.（12桂林）小明用如图所示的器材探究“影响电阻大小的因素”。

2014中考物理电学计算题解析1.（2014武汉）某电开水器的结构如图甲所示（剖面图），简化的内部电路如图乙所示，进水管管口的阀门由轻质浮子1和与它们相连的两根轻质硬杆控制，只有进水管中的水压在正常范围内，冷水箱和煮水箱中的水位就比出水管管口低，冷水不会从出水管流出。

当冷水箱中的水位达到一定高的时，浮子2浮起，会触动单刀三掷开关S1，煮水电热管R1通电发热，冷水被煮沸，水面升高，开水就从出水管进入贮水箱，当贮水箱中水位达到一定高度时，浮子3浮起，又会触动单刀三掷开关S1，煮水暂停，一旦贮水箱中水温下降使温控开关S2闭合，保温电热管R2就会通电发热，开水处于保温状态。

（1）已知煮水电热管R1的阻值为12.1Ω，保温电热管R2的阻值为48.4Ω，求电开水器的最大发热功率。

（2）图甲中，当浮子1上升到最高处后，它的最上端恰好和出水管管口相平，阀门就会将进水管管口关闭，此时AC杆沿竖直方向。

已知浮子1的体积V=2.5×10-4m³，进水管管口和阀门的横截面积S均为1×10-4m²（不计阀门的质量、管壁的厚度及两者之间的摩擦）；BO∶BA=20∶1（O为轻质浮子1的球心、A为两轻质硬杆的相交处，B为轻质硬杆BO的转轴），水箱内水面上方的气压P0=1×105Pa。

为了不让冷水直接进入贮水箱，进水管管口阀门的上表面受到的压强不能超过多少Pa?答案：（1）P=U²/R1=（220V）²/12.1Ω=4000W。

(2) P最大=F/S= （FAC+F大气）/S =(50N+1.0×105Pa×1×10-4m2)/1×10-4m2=6×105pa 【解析】试题分析：（1）由P=U2/R可知：在电源电压U=220V不变时，总电阻最小，发热功率最大，所以当只有R1工作时，发热功率最大，最大为所以P=U²/R1=（220V）²/12.1Ω=4000W。

二．电与磁真题能力提高（一）一．选择题 1.（2013•淄博）关于电与磁的有关知识，正确的是（ ）A ．奥斯特实验表明了磁能生电B ．电动机是利用电磁感应现象工作的C ．发电机是将电能转化为机械能的装置D ．电磁铁磁性的强弱可以通过调节电流的大小来控制 ． C D ．A.磁极间相互作用B.铁棒被磁化C.通电导体周围存在磁场 D 磁场对通电导线的作用4.（2013•永州）如图所示的探究实验装置中不能完成探究内容的是（ ）A ． 探究磁极间相互作用规律B ． 探究磁性强弱与电流大小的关系C ． 探究通电直导线周围存在磁场D ． 探究产生感应电流的条件5.（2013•绵阳）如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是（ ）A ． 导体棒不动，让磁体上下移动B ． 磁体不动，让导体棒沿ab 方向前后运动C ． 磁体不动，让导体棒绕a 端在水平面内转动D ． 让导体棒和磁体以相同速度一起向左移动6.（2013•深圳）如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是（ ）DA ．电路总电阻变小 B ． 电流表读数变大C ． 电磁铁的磁性增强D ． 弹簧测力计示数变小5题 6题 7题7.（2013•长沙） 电梯为居民出入很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小．下列说法正确的是（ ）A ． 电磁铁是根据电磁感应原理制成的B ． 工作时，电磁铁的上端为S 极C ． 超载时，电磁铁的磁性减小D ． 正常情况下（未超载时），K 与B 接触 8.如图所示的四幅图中，说明电动机工作原理的实验装置是（ ）A B C D9.（2013•湘西州）陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验． ． D．． A ．磁感线是闭合曲线，磁体外部和内部的磁感线都是从N极出发回到S 极B ．通电螺线管的极性与螺线管中电流方向有关，可用安培定则判定C ．产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动D ．电磁波是导线中电流的迅速变化激发的，虽然看不见但可以给我们传递信息12.（2013齐齐哈尔）关于下列四幅图的说法正确的是（ ）A ．甲图的实验说明磁场能产生电流B ．乙图的实验所揭示的原理可制成发电机C ．丙图是演示电磁感应现象的实验装置D ．丁图中麦克风应用了磁场对电流的作用13.（2013南通）6.下列有关电磁转换的说法正确的是（ ）A.磁场中磁感线是客观存在的B.电磁铁的磁性强弱与通过它的电流大小无关C.电动机是将机械能转化为电能的装置D.发电机是根据电磁感应原理工作的14.（2013年临沂市） 19.借助如图所示的实验装置，晓明探究‘磁场对通电直导线的作用’.图1闭合开关，原本静止的轻质硬直导线AB水平向右运动.要使AB水乎向左运动，下列措施中可行的是（）A.将A. B两端对调B.将滑动变阻器的滑片向右移动C.换用磁性更强的蹄形磁体D.将蹄形磁体的N，S极对调15.（2013湛江）6.如图4所示的四个情景中，属于电磁感应现象的是（）16.（2013•益阳）下列四个图中，小磁针北极（黑色端）所指方向正确的是（）17.（2013•自贡）如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，下列说法正确的是（）A．小铁块受到的重力始终不变B．小铁块对磁铁的压力始终不变C．小铁块受到的摩擦力始终不变D．小铁块对磁铁的压强始终不变17题18题19题18.（2013•烟台）小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭．在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常．下列调节能使控制电路达到要求的是（）A．减少电磁铁线圈的匝数B．抽出电磁铁中的铁芯C．滑动变阻器滑片P向左移动D．减少控制电路电源电压19.（2013•徐州）丹麦物理学家奥斯特首先通过实验发现电流周围存在磁场．如图所示，我们实验时要在通电直导线下方放-个（）A．螺线管B．U形磁铁 C．小磁针D．电流表20.（2013•天津）如图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电）．电路中（）A．绿灯亮，红灯不亮B．红灯亮，绿灯不亮C．红灯和绿灯都亮D．红灯和绿灯都不亮21.（2013•株洲）下列用电器或设备中，没有电磁铁的是（）A．电烙铁B．电铃 C．电磁起重机D．电磁继电器22.（2013•聊城）下列选项中，每位科学家与某项重大发现或重大发明的应用相对应，其中对应关系正确的是（）A．奥斯特--电磁起重机B．沈括--地磁的两极和地理两极并不重合C．法拉第--发电机D．焦耳--电动机23.（2013•呼和浩特）下列关于电与磁，判断正确的是（）A．用电器工作时就是不断地消耗电源的电荷B．磁场看不见，但却是客观存在的C．电动机是根据通电导体在磁场中受力作用的原理制成，并将机械能转化为电能D．扬声器（喇叭）是把声音信号转换成电信号的一种装置24.（2013•郴州）在一次实验中，小红连接了如图所示的电路．电磁铁AB正上方放有一小磁针．闭合开关，可能出现的情况是（）A．电磁铁A端为S极B．小磁针极N指向水平向右C．若滑动阻器的滑片P向右移动，电磁铁的磁性增强D．移动滑动阻器的滑片P，不影响电磁铁的磁性强弱25.（2013•潍坊多选）如图所示，是小宇同学画出的几种磁体周围的磁感线分布情况，其中正确的是（）26.（2012•攀枝花）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应（即：巨磁电阻处于磁场越强的位置其电阻越小），荣获了2007年诺贝尔物理学奖．如图所示，已知R为定值电阻．当闭合S1、S2后，使滑动变阻器的滑片P 向左滑动过程中，关于安培表、伏特表示数的变化正确的是（）A．安培表、伏特表示数都变大B．安培表、伏特表示数都变小C．安培表示数变小、伏特表示数变大D．安培表示数变大、伏特表示数变小27.（2012•滨州）下列说法正确的是（）A．磁感线是磁场中真实存在的曲线B．在用磁感线描述磁场时，磁感线都是从磁体的S极出发，回到N极C．小磁针的N极在任何情况下都指向地理的南极D．物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向28.（2012•衢州）电磁铁被广泛应用于生产、生活中．下列产品中没有用到电磁铁的是（）A．磁悬浮列车B．台灯C．老式电话机D．电磁起重机29.（2012•哈尔滨）下列设备中利用电磁感应原理工作的是（）A．电磁铁B．电动机C．扬声器D．麦克风30.（2012•自贡）如图所示，当闭合开关S，且将滑动变速器的滑片P向左移动时，电磁铁（）A．b端是N极，磁性减弱B．a端是N极，磁性增强C．a端是S极，磁性增强D．b端是S极，磁性减弱31.（2012•济宁）对图所示的四幅图的分析，正确的是 （）A．甲所示的实验说明通电导线周围存在磁感应线B．乙所示的实验现象是电动机的工作原理C．丙所示的动圈式话筒是利用电磁感应原理工作的D．丁所示的动圈式扬声器是利用电磁感应原理工作的一．参考答案一．。

二．生活用电真题能力提高（二）二．填空题1.（2013•枣庄）家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联；家庭电路中的火线和零线可以用来辨别．2.（2013年兰州）图中所示的两种使用测电笔的方法，正确的是。

2题3题4题3.图为家庭电路的组成，其中接入①的用电器和②为联，②和③为联。

4.（2013内江）如图所示，是某同学家中烧水时的电水壶的接电线示意图．电水壶在正常工作的情况下。

“L”和“N”两根导线之间的电压为V，若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发虹色辉光的导线是(选填“L”和“N”)。

5.（2013新疆维吾尔）家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的较大，导致能转化为热能较多。

6.（2013年临沂市）家庭电路触电事故都是人体直接成间接接触线造成的。

带有金属外壳的家用电器.都要使用三孔插座，这样做的目的是为了让金属外壳与相连.7.（2013连云港）电器的使用丰富了人们的生活，但若使用不当，也会带来危害。

在日常用电中要注意:开关必须接在_________线上;一般情况下，人体的安全电压不高于______V，不要触摸火线或漏电的用电器。

8.（2013•吉林）为了保证用电安全，在家庭电路中，电灯的开关应该与_________线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路________8题9题10题11题9.（12•营口）在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个_____接在干路上，房间里的电灯、电视等用电器是________联的．某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是________10.（2011•茂名）家庭照明电路的电压为_____V，电能表是用来测量______能的仪表．如图所示，当闭合开关S时，灯L闪亮一下后熄灭，而室内其它用电器仍正常工作，则灯L 处________（填“开路”或“短路”）11.（2010•抚顺）如图所示是小武同学设计的家庭电路．他发现电路中有一处错误，则该错误之处是_______（填“甲”“乙”或“丙”），改正的方法是______-．家庭电路中保险丝的特点是电阻较大而_____较低．12.（12•达州）为了节约用电、延长用电器的使用寿命，小红将两盏标有“220V100W”的灯泡串联接在家庭电路中使用，此时若只有这两盏灯工作，则电路消耗的总功率为____W．为了安全用电，控制用电器的开关应接__________上．13.（2010•太仓市模拟）照明电路发生了短路故障，电工师傅常用一只标有“220V40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路每个支路的情况，如图所示，当只闭合S、S1时，L0和L1都不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光，由此可以判断：L1所在支路_______；L2所在支路_____________；L3所在支路_____________．（填断路、短路、完好）13题14题15题14.(2010萧山)南京是实的“火炉”，2009年5月，温度就达到35℃，可见今年夏的温度仍然很高，的“”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：（1）“超负荷”是指如图所示______________________（选填“①”或“②”）中所示情况；（2）使火灾发生的理论依据是__________________；（3）请你提出一条预防这种火灾发生应采取什么措施_____________．15.（2013•茂名）如图所示是常见的排插，当将插头插入家庭电路后，零线与火线间的电压为_______V，插头中E与_______线相接．指示灯是一个发光二极管，它是由_________材料制成的．16.（2010•长春）如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______（选填“C”或“D”）插脚接火线．三．作图题1.（2013扬州）如图，用笔画线代替导线将部分家庭电路连接完整。
