PVLAN(Private VLAN)在局域网中的应用

pvlan与vlan的区别虚拟局域网（ＶＬＡＮ）是驻地网必须具备的特性之一。

目前普遍应用的８０２．１ｑ，主要是针对企业应用设置的，起到网段隔离和多址联播的作用。

如果用在驻地网上，便可能破坏多址联播特性，引起网络运行效率的降低。

例如１０个用户同时点播一个视频节目，视频服务器要响应１０次请求，在网络骨干层要传输１０次，造成大量的带宽消耗。

如果用户数目多到一定程度，整个网络便有可能瘫痪。

思科的ＰＶＬＡＮ技术有效解决了这一问题，在一组端口发出请求时，骨干层只传输一次，再分到每个端口，因此大大提高了网络的运行效率。

IDC环境是一个典型的多客户的服务器群结构，每个托管客户从一个公共的数据中心中的一系列服务器上提供Web服务。

这样，属于不同客户的服务器之间的安全就显得至关重要。

一个保证托管客户之间安全的通用方法就是给每个客户分配一个VLAN和相关的IP子网。

通过使用VLAN，每个客户被从第2层隔离开，可以防止任何恶意的行为和Ethernet的信息探听。

然而，这种分配每个客户单一VLAN和IP子网的模型造成了巨大的扩展方面的局限。

这些局限主要有以下几方面：• VLAN的限制：LAN交换机固有的VLAN数目的限制• 复杂的STP：对于每个VLAN，一个相关的Spanning-tree的拓扑都需要管理• IP地址的紧缺：IP子网的划分势必造成一些地址的浪费• 路由的限制：如果使用HSRP，每个子网都需相应的缺省网关的配置在一个IDC中，流量的流向几乎都是在服务器与客户之间，而服务器间的横向的通信几乎没有。

Cisco在IP地址管理方案中引入了一种新的VLAN机制，服务器同在一个子网中，但服务器只能与自己的缺省网关通信。

这一新的VLAN特性就是专用VLAN （private VLAN，pVLAN）。

这种特性是Cisco公司的专有技术，但特别适用于IDC。

专用VLAN是第2层的机制，在同一个2层域中有两类不同安全级别的访问端口。

Private VLAN 技术原理及典型配置一、应用背景服务提供商如果给每个用户一个 VLAN ，则由于一台设备支持的VLAN 数最大只有4096 而限制了服务提供商能支持的用户数；在三层设备上，每个VLAN 被分配一个子网地址或一系列地址，这种情况导致IP 地址的浪费，一种解决方法就是应用Private VLAN 技术。

私有VLAN(Private VLAN)将一个VLAN 的二层广播域划分成多个子域，每个子域都由一个私有VLAN 对组成：主VLAN(Primary VLAN)和辅助VLAN(SecondaryVLAN)。

二、PVLAN 角色一个私有VLAN 域可以有多个私有VLAN 对，每一个私有VLAN 对代表一个子域。

在一个私有VLAN 域中所有的私有VLAN 对共享同一个主VLAN 。

每个子域的辅助VLAN ID 不同。

一个私有VLAN 域中只有一个主VLAN （Primary VLAN ），辅助VLAN 实现同一个私有VLAN 域中的二层隔离，有两种类型的辅助VLAN ：◆ 隔离VLAN(Isolated VLAN)：同一个隔离VLAN 中的端口不能互相进行二层通信。

一个私有VLAN 域中只有一个隔离VLAN 。

◆ 群体VLAN(Community VLAN)：同一个群体VLAN 中的端口可以互相进行二层通信，但不能与其它群体VLAN 中的端口进行二层通信。

一个私有VLAN 域中可以有多个群体VLAN 。

三、端口角色混杂端口（Promiscuous Port ），属于主VLAN 中的端口，可以与任意端口通讯，包括同一个私有VLAN 域中辅助VLAN 的隔离端口和群体端口。

隔离端口(Isolated Port)，隔离VLAN 中的端口，只能与混杂口通讯。

群体端口(Community port)，属于群体VLAN 中的端口，同一个群体VLAN 的群体端口可以互相通讯，也可以与混杂通讯。

不能与其它群体VLAN 中的群体端口及隔离VLAN 中的隔离端口通讯。

VLAN技术在企业局域网中的应用摘要：企业网络是企业信息系统稳定运行的基础。

本文以VLAN简介为起点，介绍了VLAN的优势，对VLAN组网的应用进一步展开研究，发现合理地使用VLAN技术组建企业局域网，可以实现数据信息的传输和共享，提升网络管理效率，保障网络安全。

关键字：VLAN；企业局域网；网络安全0 引言随着信息化时代的来临，企业依靠协同办公系统、资源管理系统等信息化系统来实现数字化办公，调配可用资源，优化事件决策。

高效稳定地使用这些系统的基础是企业的信息化网络。

企业需要构建一个科学合理的网络架构，使得用户和信息系统间能相互通信，实现资源传输和共享；同时划分网络隔离，不同权限的用户间不能互相访问，增强数据信息的保密性，保障网络安全可靠。

通过使用VLAN技术来组建企业局域网可以实现这些功能。

1 VLAN简介VLAN(Virtual Local Area Network)中文名称为虚拟局域网，是一种将局域网划分为多个逻辑广播域的网络通信技术。

经划分之后，同一个VLAN内的主机间可以直接通信，而不同VLAN间的主机不能直接通信。

VLAN最流行的标准是IEEE 802.1Q，该协议起到对以太网帧添加VLAN标签信息的作用。

VLAN帧在以太网帧的基础上做了修改，将4字节的802.1Q Tag加入到源MAC地址字段和协议类型字段之间。

VLAN技术的出现源于以太网网络中的广播报文泛滥问题。

广播在网络中起着至关重要的作用，如发送ARP请求、数据传输等许多网络操作都要用到广播。

然而，随着网络复杂度的提升，整个网络产生的广播报文的数量也会迅速增加，将导致网络带宽利用率降低，端口负载变大，网络的传输效率将会明显下降，严重时会影响业务数据的正常传输。

所以为解决这一问题，可以采用划分VLAN的方式将网络分隔。

将一个局域网划分为若干个VLAN，每一个VLAN对应一个广播域，各个VLAN之间互相隔离，从而将广播报文限制在一个广播域内，以此来以降低广播报文泛滥造成的损害，达到提升网络性能的目的。

VLAN技术在局域网建立中的应用VLAN技术在局域网建立中的应用VLAN(虚拟局域网)是对连接到的第二层交换机端口的网络用户的逻辑分段，不受网络用户的物理位置限制而根据用户需求进行网络分段。

一个VLAN可以在一个交换机或者跨交换机实现。

VLAN可以根据网络用户的位置、作用、部门或者根据网络用户所使用的应用程序和协议来进行分组。

基于交换机的虚拟局域网能够为局域网解决冲突域、播送域、带宽问题。

当前VLAN技术在网络中的地位越来越重要了，本文主要针对VLAN技术在局域网建立中的应用做简单的阐述。

1.1 VLAN的概念VLAN是英文Virtual Local Area Network的简写，中文即虚拟局域网，它利用相关网络管理软件将一个物理网段划分为可以跨越不同网段、不同网络的端到端的逻辑网络。

VLAN具备了一个物理网段所具备的特性。

相同VLAN内的主机可以互相直接访问，不同VLAN间的主机之间互相访问必须经由路由设备进行转发。

1.2 VLAN的优点一是可以限制局域网内的播送域。

利用VLAN可以将播送域限制在一个虚拟局域网内，进而在节约带宽的同时，使网络的处理能力得到显著的提高;二是可以提高局域网的平安性。

处于不同VLAN内的用户是不可以进行直接通信的，只有借助路由器或三层交换机等三层设备才可以实现。

而且同一VLAN内的用户通信时交换的数据报文在传输时是相互隔离的，这就在很大程度上提高了局域网的平安性;三是可以实现虚拟工作组的灵活构建。

利用VLAN可以将不同的用户划分到不同的工作组，而且处于同一工作组的用户可以不局限于某一固定的物理范围，网络工作组的构建和维护非常方便灵活。

1.3 VLAN的划分目前，从技术角度讲，VLAN的划分可依据不同原那么，一般有以下几种划分方法：(1)基于端口的VLAN。

在基于端口的VLAN中，每个交换端口可以属于一个或多个VLAN组，比拟适用于连接效劳器。

(2)基于MAC地址的VLAN。

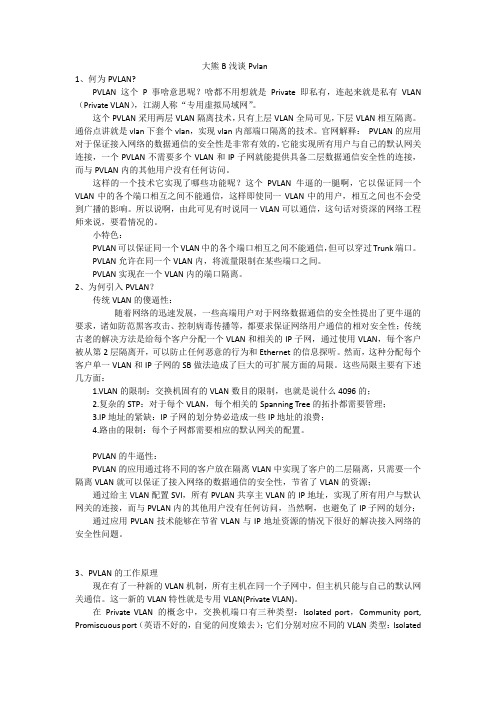

大熊B浅谈Pvlan1、何为PVLAN?PVLAN这个P事啥意思呢？啥都不用想就是Private即私有，连起来就是私有VLAN （Private VLAN），江湖人称“专用虚拟局域网”。

这个PVLAN采用两层VLAN隔离技术，只有上层VLAN全局可见，下层VLAN相互隔离。

通俗点讲就是vlan下套个vlan，实现vlan内部端口隔离的技术。

官网解释：PVLAN的应用对于保证接入网络的数据通信的安全性是非常有效的，它能实现所有用户与自己的默认网关连接，一个PVLAN不需要多个VLAN和IP子网就能提供具备二层数据通信安全性的连接，而与PVLAN内的其他用户没有任何访问。

这样的一个技术它实现了哪些功能呢？这个PVLAN牛逼的一腿啊，它以保证同一个VLAN中的各个端口相互之间不能通信，这样即使同一VLAN中的用户，相互之间也不会受到广播的影响。

所以说啊，由此可见有时说同一VLAN可以通信，这句话对资深的网络工程师来说，要看情况的。

小特色：PVLAN可以保证同一个VLAN中的各个端口相互之间不能通信，但可以穿过Trunk端口。

PVLAN允许在同一个VLAN内，将流量限制在某些端口之间。

PVLAN实现在一个VLAN内的端口隔离。

2、为何引入PVLAN？传统VLAN的傻逼性：随着网络的迅速发展，一些高端用户对于网络数据通信的安全性提出了更牛逼的要求，诸如防范黑客攻击、控制病毒传播等，都要求保证网络用户通信的相对安全性；传统古老的解决方法是给每个客户分配一个VLAN和相关的IP子网，通过使用VLAN，每个客户被从第2层隔离开，可以防止任何恶意的行为和Ethernet的信息探听。

然而，这种分配每个客户单一VLAN和IP子网的SB做法造成了巨大的可扩展方面的局限。

这些局限主要有下述几方面：1.VLAN的限制：交换机固有的VLAN数目的限制，也就是说什么4096的；2.复杂的STP：对于每个VLAN，每个相关的Spanning Tree的拓扑都需要管理；3.IP地址的紧缺：IP子网的划分势必造成一些IP地址的浪费；4.路由的限制：每个子网都需要相应的默认网关的配置。

关于PVLAN和Super VLANPVLAN即私有VLAN（Private VLAN），PVLAN采用两层VLAN隔离技术，只有上层VLAN全局可见，下层VLAN相互隔离。

如果将交换机或IP DSLAM设备的每个端口化为一个（下层）VLAN，则实现了所有端口的隔离。

pVLAN通常用于企业内部网，用来防止连接到某些接口或接口组的网络设备之间的相互通信，但却允许与默认网关进行通信。

尽管各设备处于不同的pVLAN中，它们可以使用相同的IP子网。

每个pVLAN 包含2种VLAN ：主VLAN（primary VLAN）和辅助VLAN （Secondary VLAN）。

辅助VLAN（Secondary VLAN）包含两种类型：隔离VLAN（isolated VLAN）和团体VLAN（community VLAN）。

pVLAN中的两种接口类型：处在pVLAN中的交换机物理端口，有两种接口类型。

①混杂端口（Promiscuous Port）②主机端口（Host Port）其中“混杂端口”是隶属于“Primary VLAN”的；“主机端口”是隶属于“Secondary VLAN”的。

因为“Secondary VLAN”是具有两种属性的，那么，处于“Secondary VLAN”当中的“主机端口”依“Secondary VLAN”属性的不同而不同，也就是说“主机端口”会继承“Secondary VLAN”的属性。

那么由此可知，“主机端口”也分为两类——“isolated端口”和“community端口”。

处于pVLAN中交换机上的一个物理端口要么是“混杂端口”要么是“isolated”端口，要么就是“community”端口。

pVLAN通信范围：primary VLAN:可以和所有他所关联的isolated VLAN，community VLAN通信。

community VLAN:可以同那些处于相同community VLAN内的community port通信，也可以与pVLAN中的promiscuous端口通信。

项目一PVlan技术与应用通过前面的学习，我们知道划分Vlan可以隔离广播域，一个交换机内最多可以划分4094个Vlan，如果需要更多的广播域，就会受到限制。

另一方面，每一个Vlan需要一个子网地址，导致地址浪费。

如何来解决这个问题呢？使用PVlan技术可以解决。

通过本章学习能够对交换机PVlan有所了解，掌握交换机PVlan配置技能。

知识点、技能点1.了解PVlan概念；2.掌握PVlan特性及其配置技能；3.掌握小型网络一般调试技能及故障排除方法。

1.1 问题提出为了在二层网络上隔离用户或者隔离广播，我们可以将一组设备加入到一个VLAN中，但是VLAN的最大个数只有4094，所以当我们需要隔离大量的广播域时将可能受到VLAN 个数的限制。

通常，在服务提供商（SP）网络中，为了隔离不同客户之间的通信而将一个客户作为一个VLAN，但是如果客户的数量增大到VLAN的最大个数（4094）时，服务提供商提供的服务将会受到限制。

而且，对于一个客户作为一个VLAN的解决方案，服务提供商需要为一个客户分配一个子网地址，这种情况导致了IP地址的浪费。

对于这些问题我们可以使用Private VLAN技术来解决。

1.2相关知识1.2.1 PVlan概念PVlan是Private VLAN的缩写，即私有VLAN。

PVLAN是能够为相同VLAN内不同端口提供隔离的VLAN。

通过PVLAN技术可以隔离相同VLAN中的网络设备之间的流量，并且位于相同子网的所有设备都只能与网关或其他网络进行通信，实现网络内部的隔离。

PVLAN可以将一个VLAN的二层广播域划分成多个子域，每个子域都由一对VLAN组成：Primary VLAN（主VLAN）和Secondary VLAN（辅助VLAN组成）。

在整个PVLAN 域中，只有一个主VLAN，每个子域有不同的辅助VLAN，通过辅助VLAN实现二层网络的隔离。

（1）主VLAN：主VLAN是PVLAN的高级VLAN，每个PVLAN中只有一个主VLAN。

ＰＶＬＡＮ技术及其在企业中的应用分析阐述了VLAN技术及其局限性，分析了PVLAN技术的特点和产生背景及其应用场合，结合实例介绍了PVLAN在DCS-3926s交换机下的配置，总结了PVLAN技术应用于企业网络管理的优势。

标签：虚拟局域网(VLAN）专用虚拟局域网（PVLAN）网络管理数据安全在交换式以太网诞生之初，主机之间通过透明网桥在2层直接完成交换，过程简单且速度很快，但会引起广播风暴的问题。

为限制广播风暴，可以通过路由器对网络进行分段，这在一定程度上改善了网络性能，然而随着网络规模的日益扩大，单纯地依靠增加路由器数量来优化网络的做法显得成本太高。

VLAN的出现改善了这一局面，通过使用VLAN，主机之间从第2层隔被离开，通常的做法是给每个VLAN配置一个IP子网，VLAN间的通信可以通过3层交换机或路由器来完成，现在绝大多数的园区网都是这么规划和配置的。

在网络安全问题越来越突出的形式下，主机或服务器经常需要在链路层完全隔离（对于链路层通信的独立性要求越来越高），此时，VLAN和IP子网——对应的网络模型表现出了在可扩展方面的局限性,比如：VLAN数目的限制、IP地址的紧缺、路由的限制等。

PVLAN（Private VLAN，即私有VLAN，也叫专有VLAN）可以很好地解决上述问题，它可以使交换机的端口属于不同VLAN，但使用同一网段的地址，从本质上来说，PVLAN是一种允许在一个IP子网下划分多个VLAN的技术，它隔断了主机在2层上的通信，却允许所有的主机与同一个网关进行3层上的通信。

一、PVLAN技术为满足多种类型的通信需求，PVLAN中使用了主VLAN、从VLAN、混杂端口、公共端口、孤立端口等概念，下面我们简单介绍一下这些概念。

一个PVLAN可包含一个主VLAN（Primary VLAN）和多个从VLAN （Secondary VLAN）。

处于主VLAN中的交换机端口叫做混杂端口（Promiscuous port）；从VLAN有两种类型：公共VLAN和孤立VLAN，处于公共VLAN中的交换机端口叫做公共端口（Community port），处于孤立VLAN中的交换机端口叫做孤立端口（Isolated port）；从VLAN必须和主VLAN建立关联关系后才能正常工作，PVLAN实际上是指建立了关联关系后的一个主VLAN和多个从VLAN 的组合体，通常情况下，一个PVLAN可以包含多个公共VLAN，但只能包含一个孤立VLAN，各种类型的端口之间的互访关系可以用表1来说明：二、PVLAN在DCS-3926s交换机下的实现下面以神州数码的DCS-3926s交换机为例，介绍PVLAN的具体配置方法和配置过程。
