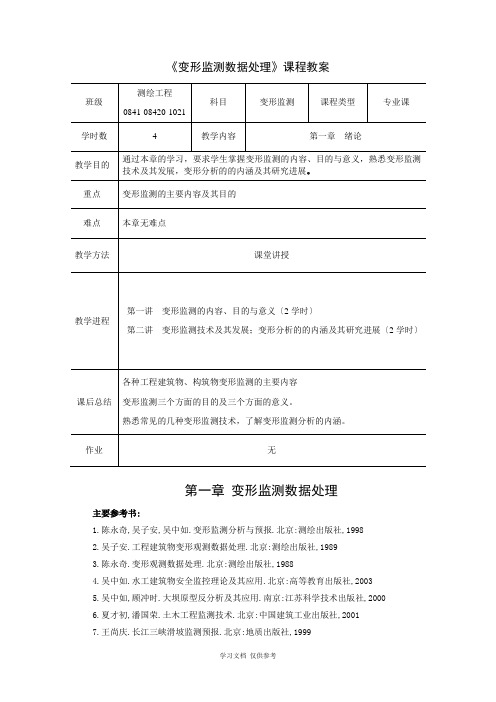

变形监测数据处理课程教案第一章

变形监测数据处理课程教案第一章

《变形监测数据处理》课程教案第一章变形监测数据处理主要参考书:1.陈永奇,吴子安,吴中如.变形监测分析与预报.北京:测绘出版社,19982.吴子安.工程建筑物变形观测数据处理.北京:测绘出版社,19893.陈永奇.变形观测数据处理.北京:测绘出版社,19884.吴中如.水工建筑物安全监控理论及其应用.北京:高等教育出版社,20035.吴中如,顾冲时.大坝原型反分析及其应用.南京:江苏科学技术出版社,20006.夏才初,潘国荣.土木工程监测技术.北京:中国建筑工业出版社,20017.王尚庆.长江三峡滑坡监测预报.北京:地质出版社,19998.李珍照.大坝安全监测.北京:中国电力出版社,19979.岳建平等.变形监测技术与应用. 国防工业出版社 200710.何秀凤.变形监测新方法及其应用.科学出版社 200711.伊晓东等.变形监测技术及应用.黄河水利出版社，200712.白迪谋.工程建筑物变形观测和变形分析.西南交通大学出版社，200213.朱建军等.变形测量的理论与方法.中南大学出版社，200414.唐孟雄等.深基坑工程变形控制.中国建筑工业出版社，200615.黄声享等.小浪底水利枢纽外部变形规律研究. 测绘出版社,2008.12标准:1.中华人民共和国行业标准.建筑变形测量标准〔JGJ8-2007〕. 北京:中国建筑工业出版社,20082.中华人民共和国水利行业标准. 混凝土大坝安全监测技术标准〔DL/T 5178-2003〕.北京：中国水利水电出版社, 20041.1 变形监测的内容、目的与意义本节要求了解并掌握三方面的内容：变形监测的基本概念；变形监测的内容；变形监测的目的和意义。

1.1.1 变形监测的基本概念变形的概念：变形是自然界的普遍现象，它是指变形体在各种荷载作用下，其形状、大小及位置在时空域中的变化。

变形体的变形在一定范围内被认为是允许的，如果超出允许值，则可能引发灾害。

自然界的变形危害现象时刻都在我们周边发生着，如地震、滑坡、岩崩、地表沉陷、火山爆发、溃坝、桥梁与建筑物的倒塌等。

变形监测 《变形监测》课程整体设计

变形监测 《变形监测》课程整体设计

《变形监测》课程整体设计一、岗位的相关要求结合工程测量技术专业毕业生就业岗位对工程变形监测能力要求，归纳典型工作任务及职业能力要求如表1。

表1 岗位工作任务与职业能力要求二、课程目标1. 知识目标（1）了解引起变形体变形的原因及变形监测的内容；（2）掌握变形监测系统的布设，理解并掌握确定变形监测精度的原则及方法；（3）掌握工程建筑物垂直位移、水平位移、倾斜变形观测方法；（4）了解典型工程如大型钢结构、桥梁、地下工程、边坡工程变形监测方法；（5）掌握变形监测资料整理、成果处理与分析的内容、方法；熟悉如何编制规范的变形监测报告。

2. 操作能力目标（1）能结合工程条件及变形监测的要求，确定变形监测的精度；（2）根据变形监测精度，结合工程实际，设计并制订变形观测方案；（3）能根据变形观测方案，组织实施工程变形观测；（4）能根据变形观测数据，进行数据处理与变形趋势预测与分析，编写变形监测报告。

3．社会能力目标（1）独立获取知识的能力――通过本课程学习，锻炼科学的思维方式，逐步掌握科学的学习方法，不断扩展知识面，增强独立思考的能力，更新知识结构；能够应用所学变形监测理论和原理解决实际问题。

（2）科学的思维能力——运用变形监测理论和方法解决实体工程变形监测方面问题的能力，并对涉及变形方面的问题有一定深度的理解和分析。

（3）分析和解决问题的能力——学会利用变形监测理论、原理和方法解决解决实践中碰到的问题，提高发现问题与解决问题的能力。

增强动手能力，掌握基本的观测方法和数据整理、数据分析的能力。

4．发展能力目标（1）变形监测涉及测绘科学、力学、统计理论等多学科，要求培养学生具有开阔的学习视野，养成终身学习的习惯；（2）通过对典型工程变形监测实例的学习与讨论，掌握工程变形监测的理论与方法，具备工程变形监测的初步技能，并随着工程实践的不断丰富，逐步培养自己具备工程测量技术人员的岗位能力要求。

5. 职业素质养成目标（1）严谨作风——通过本课程学习，进一步培养学生具备严谨的治学态度，严密的逻辑思维方式；（2）创新精神——引导学生应用所学知识，发现和探索未接触的工程领域，解决实际工程问题，激发学生的求知热情、探索精神、创新欲望。

《变形监测方案设计》课件


如倾斜仪、应变计等，根据不同的监测需 求和对象选择不同的方法。
变形监测的精度要求
01
02
03
04
水平位移监测精度
通常要求达到±1mm或更高 精度。
垂直位移监测精度
通常要求达到±1mm或更高 精度。
倾斜角度监测精度
通常要求达到±0.1°或更高精 度。
应变监测精度
通常要求达到±0.0001或更高 精度。
变形监测的方法
常规大地测量法
卫星定位测量法
利用常规的测量仪器和方法，如全站仪、 水准仪等，对变形体进行定期的观测和测 量，以获取变形体的位移和形变数据。
利用卫星定位技术，如GPS、GLONASS等 ，对变形体进行实时监测和测量，以获取 变形体的位移和形变数据。
摄影测量法
其他方法
利用摄影技术，如航空摄影、地面摄影等 ，对变形体进行定期或实时监测和测量， 以获取变形体的位移和形变数据。
提高工程质量
通过监测施工过程中的结 构变形，可以及时调整施 工工艺和方法，提高工程 质量。
促进科学研究
变形监测提供的数据可以 用于科学研究，深入了解 工程结构的变形机理和规 律。
变形监测的应用领域
土木工程
桥梁、大坝、高层建筑 等大型基础设施的变形
监测。
地质工程
边坡、隧道、地下工程 等地质结构的变形监测
数据处理的基本流程
数据收集
根据监测项目需求，收集相关 变形数据。
数据预处理
对原始数据进行清洗、整理和 格式转换，确保数据质量。
数据处理
运用数学模型和算法对数据进 行处理，提取有用的信息。
结果输出
将处理后的数据以图表、报表 等形式呈现，便于分析和解读

变形监测数据处理课程教案第一章

《变形监测数据处理》课程教案第一章变形监测数据处理主要参考书:1.陈永奇,吴子安，吴中如．变形监测分析与预报.北京:测绘出版社,19982.吴子安.工程建筑物变形观测数据处理.北京:测绘出版社，19８93.陈永奇．变形观测数据处理.北京:测绘出版社，19884.吴中如.水工建筑物安全监控理论及其应用.北京:高等教育出版社,２003 ５.吴中如,顾冲时.大坝原型反分析及其应用.南京:江苏科学技术出版社,2０００6.夏才初,潘国荣.土木工程监测技术．北京:中国建筑工业出版社,2０017.王尚庆.长江三峡滑坡监测预报．北京:地质出版社,1９99８．李珍照.大坝安全监测.北京:中国电力出版社,1９９７9．岳建平等.变形监测技术与应用. 国防工业出版社２０0710.何秀凤.变形监测新方法及其应用.科学出版社２00711．伊晓东等.变形监测技术及应用．黄河水利出版社,２０0712.白迪谋.工程建筑物变形观测和变形分析.西南交通大学出版社,200213．朱建军等.变形测量的理论与方法.中南大学出版社,20041４．唐孟雄等．深基坑工程变形控制.中国建筑工业出版社，2００６1５.黄声享等．小浪底水利枢纽外部变形规律研究．测绘出版社,2０08.12规范:1.中华人民共和国行业标准.建筑变形测量规范 (ＪGＪ８-2007）. 北京:中国建筑工业出版社,20082.中华人民共和国水利行业标准．混凝土大坝安全监测技术规范(DL／Ｔ5178-２003). 北京：中国水利水电出版社, ２0041.1 变形监测的内容、目的与意义本节要求了解并掌握三方面的内容: 变形监测的基本概念;变形监测的内容；变形监测的目的和意义。

1.1.1 变形监测的基本概念变形的概念:变形是自然界的普遍现象,它是指变形体在各种荷载作用下，其形状、大小及位置在时空域中的变化。

变形体的变形在一定范围内被认为是允许的，如果超出允许值，则可能引发灾害。

自然界的变形危害现象时刻都在我们周边发生着，如地震、滑坡、岩崩、地表沉陷、火山爆发、溃坝、桥梁与建筑物的倒塌等。

变形观测课程设计

变形观测课程设计一、课程目标知识目标：1. 让学生理解变形观测的基本概念，掌握变形观测的原理与方法。

2. 使学生掌握变形观测数据的处理与分析技巧，能够运用相关公式进行计算。

3. 让学生了解变形观测在工程测量、地壳监测等领域的应用。

技能目标：1. 培养学生运用水准仪、全站仪等测量设备进行变形观测的能力。

2. 培养学生熟练操作数据处理软件，对变形观测数据进行处理、分析，并绘制相关图表。

3. 提高学生解决实际问题时，运用变形观测知识的能力。

情感态度价值观目标：1. 培养学生对待科学研究的严谨态度，注重实践操作与理论学习的结合。

2. 增强学生的团队合作意识，培养在团队中沟通、协作的能力。

3. 激发学生对测量学、地理信息科学等领域的兴趣，提高学生的专业认同感。

本课程针对高年级学生，结合学科特点和学生实际情况，注重理论知识与实践操作的相结合。

在教学过程中，充分调动学生的主观能动性，引导学生通过小组合作、实践探究等方式，达到课程目标。

课程目标的设定旨在使学生在掌握变形观测基本知识和技能的同时，培养其科学研究精神和实际应用能力。

二、教学内容1. 变形观测的基本概念与原理- 变形现象的描述与分析- 变形观测的目的与意义- 变形观测的原理及方法分类2. 变形观测设备与操作- 水准仪、全站仪等测量设备的使用方法- 变形观测中设备的安装与调试- 数据采集与处理的基本技巧3. 变形观测数据处理与分析- 数据预处理与质量控制- 变形观测数据的计算与分析方法- 变形趋势预测与成果表达4. 变形观测在实际应用中的案例分析- 工程测量中的变形观测案例- 地壳监测与地质灾害预警中的应用- 其他领域变形观测的应用案例5. 实践教学与操作训练- 变形观测设备的实际操作训练- 变形观测数据处理的实际操作- 案例分析与讨论教学内容按照课程目标进行选择和组织，保证科学性和系统性。

教学大纲明确教学内容安排和进度，结合教材相关章节，确保学生在掌握基本理论的基础上，提高实践操作能力。

《变形监测》实训项目设计

2. 实训中，参与完成所在小组任务的工作态度、工作积极性以及小组成员间的协作精神。本项占项目总分的30%；
3. 实训结束后，完成本项目实训小结；占项目总分的40%。
4. 完成项目1及项目2后，完成本核心技能训练综合实训报告，综合实训报告要求见实训项目指导书；
5. 全部核心技能训练成绩综合评定中，项目1占40%，项目2占40%，实训报告占20%。
3.对基准网点间进行一等水准测量；
4.对基准点与工作基点间进行二等水准测量；
5.在已知的高程基准下，进行观测数据的平差处理与精度评定。
三、评分标准
本实训项目评分依据及参考标准如下：
1. 实训前，学生在“查阅一、二等精密水准测量规范，熟悉作业过程，了解操作步骤，明确各测站及测段操作限差”中的作用、积极性评价；占项目部分30%；
内容（方法、步骤、要求或考核标准）
一、实训设备与工具
1. 提前购置垂直位移不锈钢墙上和地面观测标志；能保护垂直位移基准点不受破坏的保护装置；
2. 埋设各类观测标志的材料、设备，如水泥、砂石、冲击钻、挖土机具和埋标设备等。
二、实训步骤、方法与要求
1. 实训前，先对变形监测对象及其周围环境进行充分了解和熟悉；
2. 以年级为单位，对变形监测系统的构成及其作用进行充分讨论；
3. 在系统讨论的基础上，让学生理解监理系统的作用及要求，并查阅相关资料，了解变形监测系统的布设方法；
4.仍以年级为单位，按设计的变形监测系统布置方案分小组布设观测标志任务；在作业过程中，小组间可以进行深度的交流与探讨；
5. 组织各小组成员，对监测系统埋设情况进行全面验收并适当点评。
2.熟悉基准点至工作基点、工作基点至观测点间的二等水准测量操作过程。
内容（方法、步骤、要求或考核标准）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ln~ n1 — n 号点至 n 1 号点首次观测时的水平距离， m ；
Wn 1 , Wn — n +1 号点和 n 号点的下沉量， mm 。
· n 点附近的曲率，即 n -1 号点至 n +1 号点之间的曲率：
in 1~ n in ~ n 1 l l K n 1~ n ~ n 1 n 1~ n n ~ n 1 2
七、工作测点和控制点的构造及其埋设方法
控制点和工作点一般用混凝土灌注，或者用预制的测桩埋设。 埋点要求： ① 在观测期间能可靠保存，并和地表牢固结合，不受冻害影响。 ②便于观测。如果标志露出地面不易被破坏时，则采用露出式比较方便，一 般高出地面 10～20 cm ，在潜水位较高地区，应考虑测点下沉后被淹没的可能， 一般预留今后加高的装置。在冻土地区，控制点地面应在冻土线 0.5 m 以下，该 地冻土深度为 0.4 m ，且本地区地形平坦， 可将控制点埋在地表以下 0.9 m 以 下。 ③费用低。埋点时，在标定的位置上挖一直径为 0.2～0.3 m ，深不小于 0.6
6
王亚亚 矿山开采沉陷观测站设计
检验控制点受外界条件影响在高度上是否有变动， 应定期从矿区水准对观测点作 水准测量。如果水准基点离观测站较远，在观测站附近 1～2 km 处，至少埋设两 个水准基点。
八、观测站与矿区控制网连接设计
（1）连接测量 在观测站地区被采动之前，确定观测站 R 1～ R 6 与开采工作面 6200 之间 的相对位置关系，分别选取观测站 R 1～ R 6 中的几个控制点与矿区控制网之间 进行的联系测量。 设站后 10～15 天进行二次测量，两次间隔小于 5 天，点间误差 7cm，平 面测量用全站仪按 5"导线进行。高程测量使用 DS 3 水准仪按三等水准测量要 求进行，应当独立进行两次。 （2）全面观测 全面观测是确定观测点的初始位置及高程。在连测后、地表开始移动之 前，独立进行两次全面观测。 采动前：两次观测时间间隔两次间隔 5 天，高差 10 mm ，支距差 30 mm ，边长差 4 mm ，三等水准。取平均值作为观测站的原始观测（即初始观 测）数据。同时，按实测数据，将各点展绘在观测站设计平面图上。 H H 活跃阶段： 4 次，间隔 t 0.07 0 ，峰局 t 0.065 0 （ H 0 =311 m ）， C C 四等水准。 全面观测方法： ①高程测量 采用闭合水准测量，按照三等水准测量精度。 ②平面位置测量 GPS 方法 仪器选用： DSZ 3 水准仪， GPS 接收机等
九、观测站日常观测方案
（1）观测时间间隔确定，每次观测的内容； 观测站的观测程序 观测时间 设站后 10-15 天 采动影响前 地表移动初期 观测内容 与矿区控制网连测 全面测量、预测 水准测量 观测时间 地表移动活跃期 地表移动衰退期 地表移动稳定后 观测内容 全面观测、加 密水准测量 水准测量 全面观测
走向主断面上地表下沉盆地的影响范围：
x4 x5 129 355.932m
所以走线观测线长度应大于 355.932 m 。
六、确定观测点间距、测点编号
5
王亚亚 矿山开采沉陷观测站设计
观测点数目及其密度： 根据开采深度确定观测点的密度： 观测点间距 开采深度/ m 点间距离/ m 小于 50 5 50～100 10 100～200 15 200～300 20 300～400 25 400 以上 35 对于特殊观测站， 可以根据研究目的， 确定观测点的间距， 如建筑物观测站， 一般点间距就小得多。 由于煤层平均采深： H 0 =(233+303)/2+43=311 m 可以确定观测点的间距， 根据走向开采深度 300～400 m 确定点间距为 25 m ， 并对观测点编号 1～30 及其控制点 R 1～ R 3,倾斜开采深度 300～400 m 确定点间 距为 25 m 并对倾斜观测点编号 31～51 及其控制点 R 4～ R 6（测点的编号一般规 定为： 在倾斜观测线上自下山向上山方向顺序增加， 在走向观测线上按工作面推 进方向顺序增加。 ） ，由于 6200 上半部分受北部、东部与东北部采空区的影响， 只能在观测线一端设点， 控制点不能少于三个，且工作测点的最外端点至控制点 的距离及控制点间的距离为 50～100 m 。
（2）点位、水准测量方法、仪器、精度要求； 观测方法：四等闭合水准，仪器选用 DSZ 3 水准仪。 精度要求：偶然中误差 M 5.0 mm ，全中误差 10 mm 。 （3）其它测量内容，如地表裂缝观测。
7
王亚亚 矿山开采沉陷观测站设计
记录地表裂缝、塌陷的形态和时间，每次观测时相应工作面位置、实际采 厚、工作面推进速度、顶板垮落情况、煤层产状、地质构造、水文条件等。 注意：移动活跃阶段，水准测量必须在一天内完成。
h 196.16 h1 196.16m x5 1 tan 1 x5
H0 311 217.79m tan tan 55
tan
走向观测线距工作面边界的距离: x3
走向观测线需经过最大下沉点， 所以走向观测线要经过地表移动盆地的平底， 走向观测线距工作面边界的距离: x3
十、观测站成果整理方法
观测站连测成果的内业整理方法与常规测量成果整理方法一样， 最后计算出 观测站控制点的平面坐标和高程，检验是否在允许的误差范围之内。 (1)观测成果的计算 内业成果的整理： ① 各种改正数计算。如采用的是全站仪，应进行仪器常数、气象等改正；如 果采用钢尺量边，应进行比长、温度、倾斜、支距、垂曲等改正。 ② 外业成果的可靠性检验， 计算分析各类观测误差。如果观测成果误差在允 许范围内，进行平差处理。如果观测成果误差不在允许范围之内，要分析 原因和重新进行测量。 ③ 各点各次观测高程、坐标计算。 ④ 移动变形采用如下公式计算。 · m 次观测时 n 点的下沉:
H0 311 H0 217.79m x3 tan tan 55 x3
地表移动盆地最外边界距盆地平底（即最大下沉区域）边缘：
x1 x2 x3 30.772 196.16 217.79 444.722m
所以倾斜观测线长度应大于 444.722 m 。 2）走向观测线位置、长度的确定 为充分研究 6200 工作面的采动对地表的影响。走向观测线布设如设计图所 示。走向观测线为走向主断面的观测线，研究地表在走向主断面方向上的变形。
式中 K n 1~ n ~ n 1 — n 号点附近的曲率， mm / m2 ；
in 1~ n ， in ~ n 1 — n +1 号点至 n 号点和 n 号点至 n -1 号点的倾斜， mm / m ；
Wn H n 0 H nm
式中 Wn — n 点的下沉值， mm ;
H n 0 , H nm 分别为首次和 m 次观测时点的高程， mm 。
· n 号点至 n +1 号点间的倾斜：
in ~ n 1
Wn 1 Wn ln ~ n 1
式中 in ~ n 1— n 号点至 n +1 号点间的倾斜， mm / m ;
三、观测站设计时所采用的开采沉陷参数
根据现场实测，求得本区域实测地表移动参数为：走向移动角 =750， 上山移动角 =750， 下山移动角 =750-0.6 ， 表土移动角 =450， 充分采动角 1= 2= 3=550，最下沉角 =900-0.5
四、测区已有地形图
王亚亚 矿山开采沉陷观测站设计
矿山开采沉陷观测站设计
某矿 6200 工作面观测站设计
班级：测绘 12—1 姓名：王亚亚 学号：07122825
2014-4-26
王亚亚 矿山开采沉陷观测站设计
目
录
一、 建立观测站的目的和要求………………………2 二、设站地区的地形、地物及地质采矿条件………2 三、观测站设计时所采用的开采沉陷参数…………2 四、测区已有地形图…………………………………2 五、地表移动观测线位置、长度确定………………4 六、确定观测点间距、测点编号……………………5 七、工作测点和控制点的构造及其埋设方法………6 八、观测站与矿区控制网连接设计…………………6 九、观测站日常观测方案……………………………7 十、观测站成果整理方法……………………………7 十一、观测站经费估算………………………………10 十二、观测站设计图纸………………………………11
2
王亚亚 矿山开采沉陷观测站设计
3
王亚亚 矿山开采沉陷观测站设计
五、地表移动观测线位置、长度确定
（1） 观测线位置、长度的确定 1）倾斜观测线位置、长度的确定 工作面短轴方向即东西方向是煤层走向方向，此时过工作面东西短轴方向的 中点所作的南北方向断面就是倾向主断面。 倾向范围计算：
地表移动盆地沿倾向范围的确定 （最外边界） ， 工作面平均标高 H = （ （-233） + （ -303 ） ） /2=-268 m , 工作面平均厚度 H 0 =268+43=311 m , 表土平均厚度 h1 =196.16 m ,排除表土层厚度 h2 为 114.84 m 。
tan h2 h 114.84 114.84 x1 2 30.772m x1 tan tan 75 3.732
tan
h1 h 196.16 x2 1 196.16m x2 tan tan 45
倾斜观测线距工作面边界的距离： x1 x2 196.16 30.772 226.932m 地表移动盆地平底边缘距停采线：tan
m 的坑，用于混凝土灌注，中间用直径为 16～20 mm 的铁杆作标志；在标志顶部
加工成球面，并钻一深 3～5 mm ，直径小于 2 mm 的孔，作为测点标志中心。也 可用直径 20～30 mm 的铁杆、直径为 50 mm 的铁管作标志。在冻土地区，标志浇 灌深度应在冻土线以下 0.3～0.5 m ， 使标志周围与冻土隔离， 周围填紧土石。 为
