EMC整改秘籍
- 格式：pdf
- 大小：373.99 KB
- 文档页数：47
下载文档原格式
合集下载
_EMC_整改常见措施
_EMC_整改常见措施EMC整改常见措施EMC（Electromagnetic Compatibility，电磁兼容性）是指电子设备在特定的电磁环境中，能够正常工作而不对周围的电子设备或电磁环境产生不可接受的干扰。
为了确保产品符合EMC标准，需要采取一系列的整改措施。
下面是一些常见的EMC整改措施，以帮助您满足EMC要求。
1. 设计阶段的整改措施：- 电路设计：合理布局电路，减少电磁辐射和敏感度。
使用屏蔽和滤波器来降低电磁辐射和抑制干扰。
- 接地设计：确保良好的接地，减少接地回路的电阻和电感，提高抗干扰能力。
- 信号线布线：避免信号线与电源线、高功率线路等相交或平行布线，减少互相干扰。
- 散热设计：合理设计散热系统，减少电子设备过热引起的干扰。
- PCB设计：采用多层板设计，合理布局和连接，减少电磁辐射和敏感度。
- 地域选择：选择电磁环境较好的地域进行产品测试和生产。
2. 材料选择的整改措施：- 屏蔽材料：选择具有良好屏蔽性能的材料，如金属屏蔽罩、导电涂层等，减少电磁辐射和敏感度。
- 滤波器：选择合适的滤波器，用于抑制干扰信号和滤除噪声。
- 导电胶水：使用导电胶水固定电子元件，提高接地效果。
3. 测试和验证的整改措施：- 辐射测试：使用EMC测试设备对产品进行辐射测试，确保产品在规定的频率范围内的电磁辐射水平符合标准要求。
- 敏感度测试：使用EMC测试设备对产品进行敏感度测试，确保产品在规定的电磁环境下能正常工作。
- 抗干扰测试：使用EMC测试设备对产品进行抗干扰测试，确保产品能在干扰环境下正常工作。
- 标准符合性验证：对产品进行全面的标准符合性验证，确保产品满足EMC 标准要求。
4. 文档整改措施：- EMC测试报告：编写详细的EMC测试报告，包括测试方法、测试结果和结论，以便于后续的整改和验证。
- EMC设计指南：编写EMC设计指南，指导产品设计和开发人员在设计阶段遵循EMC要求。
总结：以上是一些常见的EMC整改措施，通过合理的电路设计、材料选择、测试和验证以及文档整改，可以提高产品的电磁兼容性，确保产品在电磁环境中的正常工作并减少对周围设备的干扰。
emc整改方案与秘籍
EMC整改方案与秘籍引言电磁兼容（Electromagnetic Compatibility，简称EMC）指的是电子设备在电磁环境中能够正常工作，同时不对周围的其他电子设备及系统产生有害的电磁干扰的能力。
在现代社会中，电子设备已经无处不在，各种无线通信、电磁波等电磁场互相干扰的问题也随之增加。
为确保设备的正常运作和保护其他设备以及环境的安全，有必要制定EMC整改方案并掌握一些EMC整改秘籍。
一、EMC整改方案1. 检测和分析首先，针对现有的电子设备进行EMC测试，了解设备存在的电磁干扰问题和潜在的风险。
通过实验室测试、场强测试等手段，获得设备的电磁辐射和电磁感应情况的数据，为后续整改提供依据。
2. 问题定位根据测试数据和分析结果，确定设备的电磁干扰源和受干扰目标。
对设备中可能存在的电源线、数据线、信号线等进行排查和检测，找出可能导致干扰的元件或布线。
3. 设计改进根据问题定位的结果，对电子设备进行电磁兼容性设计改进。
主要包括以下方面：•电源布局：合理规划电源线路，避免电源线与信号线的交叉干扰；•地线设计：合理规划地线，确保电流回路的通畅和信号的良好接地；•屏蔽措施：采用屏蔽罩、屏蔽隔板等措施，降低电磁辐射和电磁感应；•滤波装置：在电源线、数据线等接口处加装滤波设备，削弱高频噪声；•电源线放置：避免电源线与其他线缆靠近，尽量采用分开布置，减小电磁干扰。
4. 产品测试对改进后的电子设备进行EMC测试，验证改进效果。
测试时可以采用不同频率和信号强度进行辐射测试和敏感度测试，确保设备在各种情况下都能够达到预期的电磁兼容性要求。
5. 整改报告整理整改过程中的测试数据、改进方案和测试结果，撰写整改报告，并将其作为参考资料用于后续的产品开发和设计。
二、EMC整改秘籍1. 干扰源的定位在整改过程中，准确地定位干扰源是十分重要的。
常见的干扰源包括电源线、信号线、接地线等。
通过封装盒、屏蔽材料等方法对干扰源进行屏蔽或分隔，可有效减少干扰的产生。

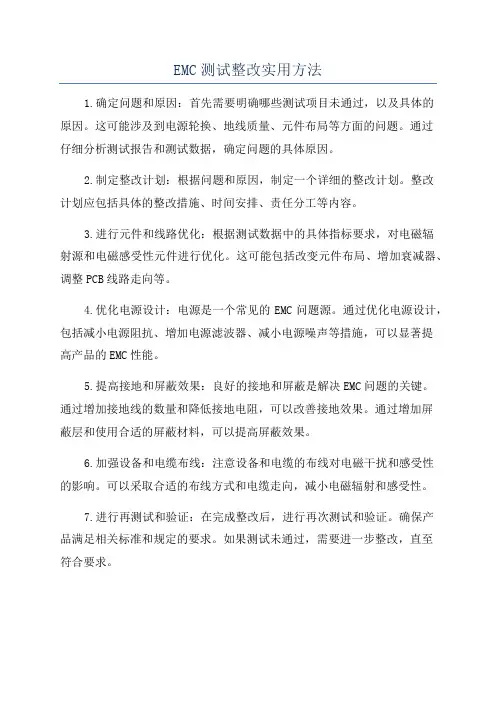

EMC测试整改实用方法
EMC测试整改实用方法1.了解EMC标准要求：在进行测试整改之前，首先需要了解EMC标准的要求。
不同领域和市场可能有不同的EMC标准，如欧洲CE标准，美国FCC标准等。
要确保产品在特定市场上合规，需要了解并遵守相应的标准。
2.预防措施：在产品设计和开发阶段，应该采取一系列的预防措施来避免潜在的EMC问题。
例如，合理布局和分离电路，添加滤波器和屏蔽等。
预防措施有助于减少测试整改的工作量和成本。
3.参与EMC测试计划：在测试整改过程中，尽早参与EMC测试计划的讨论和制定。
这有助于了解测试方法、设备要求和测试过程等细节，以便事先做好准备。
4.对测试结果进行分析：在收到测试结果后，仔细分析并确定是否符合EMC标准。
如果发现不符合的地方，应该对其进行详细的分析，找出故障的原因以及解决方法。
5.查找潜在的干扰源：对于不符合EMC标准的问题，必须查找潜在的干扰源。
这可能包括电源线、地线、射频线路等。
通过对潜在干扰源的准确定位，可以有针对性地采取措施来解决问题。
6.修改设计：一旦确定了潜在的干扰源，可以通过修改设计来解决问题。
例如添加滤波器、增加屏蔽等。
通过对设计的修改，可以显著提高产品的EMC性能。
7.进行重新测试：在对产品的设计进行修改后，应该进行重新测试，以确保问题得到解决。
重新测试应该遵循之前制定的测试计划，并根据需要添加新的测试项目。
8.文档整理和记录：在测试整改的过程中，应该及时整理和记录相关信息。
这些记录包括测试结果、分析报告、设计修改等。
这些记录有助于以后的参考和经验总结。
9.持续监测和改进：测试整改不仅仅是解决当前的问题，还需要进行持续的监测和改进。
随着技术的不断发展和市场的变化，EMC标准可能会有所更新。
因此，持续监测和改进是确保产品始终符合最新标准的关键。
总之，测试整改是确保产品符合EMC标准的重要步骤。
通过了解标准要求，采取预防措施，参与测试计划，分析测试结果，查找干扰源，修改设计，重新测试等方法，可以有效地进行测试整改工作，并确保产品在电磁环境中正常工作。
_EMC_整改常见措施
_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性（Electromagnetic Compatibility，简称EMC）是指在特定的电磁环境中，设备、系统或者产品能够在不产生或者接收到不可接受的电磁干扰的情况下正常工作的能力。
为了确保设备的正常运行，避免电磁干扰对其他设备或者系统造成影响，需要进行EMC整改。
二、EMC整改的目的EMC整改的目的是消除或者减少设备、系统或者产品在电磁环境中的电磁干扰，提高其电磁兼容性，确保其正常工作并符合相关标准和规定。
三、EMC整改常见措施1. 设备屏蔽通过在设备或者系统中增加屏蔽结构，如金属外壳、屏蔽罩等，来阻挡电磁波的传播，减少电磁辐射和接收到的干扰信号。
2. 滤波器的应用在设备的电源输入端或者信号输入输出端增加适当的滤波器，用于滤除电源线上的高频噪声和信号线上的干扰信号，保证设备的正常工作。
3. 地线设计合理设计设备的地线系统，确保设备的接地良好，并避免接地回路中浮现过大的回流电流，减少电磁辐射和接收到的干扰信号。
4. 电磁屏蔽室对于特殊要求的设备或者系统，可以建立电磁屏蔽室，将设备置于屏蔽室中进行测试和调试，避免电磁干扰对外界的影响。
5. 线缆布线合理规划设备的线缆布线，避免线缆之间的交叉干扰和电磁辐射，采用屏蔽线缆或者增加线缆的距离来降低干扰。
6. 抑制电磁辐射通过合理的电路设计和信号处理，减少电路中的高频振荡和电磁辐射，降低设备对外界的电磁干扰。
7. 抑制电磁感应通过合理的电路设计和信号处理，减少设备对外界电磁场的感应，降低设备对外界电磁干扰的敏感度。
8. 场强测量和测试进行EMC整改后，需要进行场强测量和测试，验证设备的电磁兼容性是否符合要求，并对不符合要求的地方进行进一步的优化和调整。
9. 电磁兼容性培训对设备的操作人员进行电磁兼容性培训，提高其对电磁干扰和电磁辐射的认识，加强设备的正确使用和维护，减少电磁干扰的发生。
四、EMC整改的效果评估EMC整改后，需要对设备进行效果评估，包括电磁辐射和电磁感应的测试，验证整改措施的有效性，并根据测试结果进行进一步的优化和改进。
_EMC_整改常见措施
_EMC_整改常见措施EMC整改常见措施引言概述：电磁兼容性（Electromagnetic Compatibility，简称EMC）是指电子设备在电磁环境中正常工作而不对周围环境产生电磁干扰，同时也不受到外界电磁干扰的能力。
为了保证设备的正常运行和避免电磁干扰对其他设备和环境造成影响，EMC整改措施变得至关重要。
本文将介绍EMC整改的常见措施。
一、设备屏蔽措施1.1 金属屏蔽金属屏蔽是一种常见的EMC整改措施，通过在设备外壳或电路板上覆盖金属屏蔽层来阻隔电磁辐射和接收外界干扰。
金属屏蔽可以有效地减少电磁泄漏和辐射，从而提高设备的抗干扰能力。
1.2 导电涂层导电涂层也是一种常用的EMC整改手段，它可以在设备表面形成一层导电膜，从而提高设备的屏蔽性能。
导电涂层可以有效地吸收电磁波并将其导向地面，减少电磁辐射和干扰。
1.3 电磁屏蔽隔离间隔电磁屏蔽隔离间隔是指在设备内部设置屏蔽隔离结构，将不同功能模块或电路板之间的电磁干扰互相隔离。
通过合理设计隔离结构，可以有效地减少电磁干扰的传导和辐射，提高设备的EMC性能。
二、滤波器应用2.1 输入滤波器输入滤波器是一种常见的EMC整改措施，它可以在电源输入端设置滤波电路，用于抑制电源线上的高频噪声和干扰信号。
输入滤波器可以有效地减少电源线对设备的电磁干扰，提高设备的EMC性能。
2.2 输出滤波器输出滤波器是一种常用的EMC整改手段，它可以在设备输出端设置滤波电路，用于抑制设备输出线上的高频噪声和干扰信号。
输出滤波器可以有效地减少设备对外界的电磁干扰，提高设备的EMC性能。
2.3 通信滤波器通信滤波器是一种专门用于抑制通信信号干扰的滤波器，它可以在通信接口处设置滤波电路，用于过滤掉通信线路上的高频噪声和干扰信号。
通信滤波器可以有效地提高设备的通信质量和抗干扰能力。
三、接地和屏蔽3.1 设备接地设备接地是一种常用的EMC整改手段，通过合理设置设备的接地系统，将设备的电磁泄漏和干扰信号导向地面。
_EMC_整改常见措施
_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性（Electromagnetic Compatibility，简称EMC）是指电子设备在特定的电磁环境中，正常工作而不产生或受到不可接受的电磁干扰的能力。
为了确保产品的EMC符合相关标准和要求，需要进行EMC测试和整改工作。
本文将介绍一些常见的EMC整改措施。
二、EMC整改常见措施1. 电源滤波器的安装：电源滤波器可有效减少电源线上的高频噪声和干扰电压，提高设备的抗干扰能力。
常见的电源滤波器包括LC型滤波器、RC型滤波器和Pi型滤波器等。
根据实际情况选择合适的电源滤波器进行安装。
2. 地线设计与布线：合理的地线设计和布线对于减少电磁干扰具有重要作用。
地线应尽量短而粗，与设备的外壳连接良好。
布线时应避免地线与信号线、电源线等相互交叉，减少干扰。
3. 屏蔽设计：屏蔽是减少电磁辐射和接收电磁干扰的有效手段。
采用金属屏蔽盒、屏蔽罩等材料对设备进行屏蔽，可以有效地阻挡外部电磁干扰的入侵和内部电磁辐射的泄漏。
4. 接地设计：良好的接地设计有助于降低设备的电磁辐射和提高抗干扰能力。
设备应与地线连接良好，接地电阻应符合相关标准要求。
同时，需要避免接地回路上的共模电流引起的干扰。
5. 信号线和电源线的分离：信号线和电源线的分离可以减少电磁干扰的传导。
在布线时，尽量避免信号线和电源线平行走向，尽量交叉布线或采用屏蔽线缆。
6. 合理的线路布局：合理的线路布局有助于减少电磁干扰。
将高频和低频线路分开布局，避免相互干扰。
同时，要注意线路的长度和走向，尽量缩短线路长度，减少电磁辐射。
7. 合适的滤波器选择：根据设备的实际情况选择合适的滤波器进行安装。
滤波器可以有效地滤除高频噪声和干扰信号，提高设备的抗干扰能力。
8. 合格的电磁屏蔽材料：选择合格的电磁屏蔽材料对于减少电磁辐射和接收电磁干扰至关重要。
材料的选择应符合相关标准和要求，确保其良好的屏蔽性能。
9. 设备的绝缘和接地测试：定期进行设备的绝缘和接地测试，确保设备的绝缘电阻和接地电阻符合标准要求。
_EMC_整改常见措施
_EMC_整改常见措施标题：EMC整改常见措施引言概述：电磁兼容性（Electromagnetic Compatibility，EMC）是指电子设备在电磁环境中能够正常工作而不对周围环境和其他设备造成干扰的能力。
在实际应用中，由于各种因素的影响，电子设备可能出现EMC问题，需要进行整改措施。
本文将介绍EMC整改的常见措施，帮助读者更好地解决EMC问题。
一、电路设计方面的整改措施1.1 优化PCB布局：合理布局电路板上的元器件，减少信号线长度，减小回路面积，降低电磁辐射。
1.2 使用屏蔽罩：对容易产生电磁辐射的元器件或电路进行屏蔽，减少电磁波的辐射和传播。
1.3 降低电路噪声：采取滤波、隔离等措施，减少电路中的噪声干扰，提高电路的抗干扰能力。
二、外壳设计方面的整改措施2.1 选择合适的外壳材料：外壳材料应具有良好的屏蔽性能，能够有效阻挡电磁波的传播。
2.2 设计合理的接地结构：外壳的接地结构应设计合理，确保外壳与地线连接良好，减少接地回路的阻抗。
2.3 添加滤波器：在外壳上添加滤波器，对进出的电磁波进行滤波处理，降低外壳内的电磁辐射水平。
三、电源线设计方面的整改措施3.1 优化电源线布局：电源线应尽量远离信号线，减少电磁干扰的可能性。
3.2 使用滤波器：在电源线上添加滤波器，减少电源线传导的电磁干扰。
3.3 稳定电源供应：确保电源供应稳定，避免电源波动引起的电磁干扰。
四、设备测试方面的整改措施4.1 进行辐射测试：对设备进行辐射测试，检测设备的电磁辐射水平，及时发现问题并进行整改。
4.2 进行传导测试：对设备进行传导测试，检测设备的电磁传导水平，找出潜在的干扰源。
4.3 进行整体测试：对整个设备进行综合测试，验证设备的整体电磁兼容性，确保设备符合相关标准要求。
五、软件设计方面的整改措施5.1 优化软件编程：减少软件中的电磁辐射源，降低软件对电磁兼容性的影响。
5.2 添加滤波算法：在软件中添加滤波算法，对输入输出信号进行滤波处理，减少电磁干扰。
_EMC_整改常见措施
_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性（Electromagnetic Compatibility，简称EMC）是指电子设备在特定的电磁环境下，能够正常工作并与其他设备共存的能力。
在实际应用中，往往会出现电磁辐射、抗干扰等问题，需要采取相应的整改措施来保证设备的正常运行。
二、常见的EMC整改措施1. 设计合理的电磁屏蔽结构：通过使用合适的屏蔽材料、设计合理的屏蔽结构，可以有效地减少电磁辐射和电磁干扰。
例如，在电子产品的外壳和电路板之间添加屏蔽罩，以阻隔电磁波的传播。
2. 优化电路布局：合理的电路布局可以减少电磁辐射和抗干扰能力。
通过减少信号线的长度、增加信号线之间的间距、避免信号线与电源线的交叉等方式，可以降低电磁辐射和干扰。
3. 选择合适的滤波器：滤波器是一种常用的EMC整改措施，可以用来滤除电源线上的高频噪声，提高设备的抗干扰能力。
根据实际情况选择合适的滤波器类型和参数，可以有效地减少电磁干扰。
4. 加强接地措施：良好的接地系统能够有效地降低电磁辐射和抗干扰能力。
通过增加接地导线的截面积、减小接地回路的阻抗、合理布置接地点等方式，可以提高接地系统的效果。
5. 使用屏蔽电缆和连接器：在高频信号传输过程中，使用屏蔽电缆和连接器可以有效地减少电磁辐射和干扰。
通过选择合适的屏蔽材料和设计合理的连接方式，可以提高电缆和连接器的抗干扰能力。
6. 合理选择元器件：在设计电子设备时，选择合适的元器件也是一种重要的EMC整改措施。
例如，选择低电磁辐射的元器件、抗干扰能力强的元器件等，可以提高整个系统的EMC性能。
7. 进行EMC测试和评估：在整改措施实施完成后，进行EMC测试和评估是必不可少的。
通过对设备进行电磁兼容性测试，可以评估整改措施的有效性，并对不合格的地方进行进一步的改进。
三、总结EMC整改是保障电子设备正常运行的重要环节。
通过合理的电磁屏蔽结构、优化电路布局、选择合适的滤波器、加强接地措施、使用屏蔽电缆和连接器、合理选择元器件以及进行EMC测试和评估等措施，可以有效地提高设备的电磁兼容性，减少电磁辐射和抗干扰能力，保证设备的正常运行。
(完整word)EMC整改秘籍(有实例)
EMC整改步骤之一前言电磁干扰的观念与防制﹐在国内已逐渐受到重视。
虽然目前国内并无严格管制电子产品的电磁干扰（EMI)﹐但由于欧美各国多已实施电磁干扰的要求﹐加上数字产品的普遍使用﹐对电磁干扰的要求已是刻不容缓的事情。
笔者由于工作的关系﹐经常遇到许多产品已完成成品设计﹐因无法通过EMI测试﹐而使设计工程师花费许多时间和精力投入EMI的修改﹐由于属于事后的补救﹐往往投入许多时间与金钱﹐甚而影响了产品上市的时机2.正确的诊断要解决产品上的EMI问题﹐若能在产品设计之初便加以考虑﹐则可以节省事后再投入许多时间与金钱。
由于目前EMI Design—in的观念并不是十分普遍﹐而且由于事先的规划并不能保证其成品可以完全符合电磁干扰的测试在﹐所以如何正确的诊断EMI问题﹐对于设计工程师及EMI工程师是非常重要的。
事实上﹐我们如果把EMI当做一种疾病﹐当然平时的预防保养是很重要的﹐而一旦有疾病则正确的诊断﹐才能得到快速的痊愈﹐没有正确的诊断﹐找不到病症的源头﹐往往事倍功半而拖延费时.故在EMI的问题上﹐常常看到一个EMI有问题的产品﹐由于未能找到造成EMI问题的关键﹐花了许多时间﹐下了许多对策﹐却始终无法解决﹐其中亦不乏专业的EMI工程师。
以往谈到EMI往往强调对策方法﹐甚而视许多对策秘决或绝招﹐然而没有正确的诊断﹐而在产品上加了一大堆EMI抑制组件﹐其结果往往只会使EMI情况更糟。
笔者起初接触产品EMI对策修改时﹐会听到资深EMI工程师说把所有EMI对策拿掉﹐就可以通过测试。
初听以为是句玩笑话﹐如今回想这是很宝贵的经验谈.而后亦听到许多EMI工程师谈到类似的经验。
本文中将举出实际的例子﹐让读者更加了解EMI的对策观念。
一般提到如何解决EMI问题﹐大多说是case by case，当然从对策上而言﹐每一个产品的特性及电路板布线（layout)情况不同﹐故无法用几套方法而解决所有EMI的问题﹐但是长久以来﹐我们一直想要把处理EMI 问题并做适当的对策﹐另外也提供专业的EMI工程师一种参考方法.在此我们把电磁干扰与对策的一些心得经验整理﹐希望能对读者有些帮助。
_EMC_整改常见措施
_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性（Electromagnetic Compatibility，简称EMC）是指电子设备在电磁环境中正常工作，不产生或不受到电磁干扰的能力。
为了保证设备的EMC，当发现设备存在电磁干扰问题时，需要采取相应的整改措施，以确保设备符合相关的EMC标准。
二、整改目标整改的目标是消除或降低设备的电磁干扰，使其符合EMC标准要求。
具体目标包括：1. 减少设备产生的电磁辐射水平。
2. 提高设备的抗干扰能力，使其能够正常工作而不受到外部电磁干扰的影响。
3. 降低设备对周围环境和其他设备的电磁干扰水平，避免对其他设备的正常运行造成影响。
三、常见整改措施1. 优化电路设计：- 采用合适的滤波器和抑制器，降低电磁辐射水平。
- 优化地线布局，减少回流路径的电磁辐射。
- 采用屏蔽措施，避免电磁泄漏和干扰。
- 合理选择元器件，避免元器件自身的电磁干扰。
2. 优化PCB布局：- 合理布置元器件，减少信号线和电源线的交叉和共用。
- 增加地线和电源线的宽度，降低电阻和电感，减少电磁干扰。
- 采用合适的层次分布，将信号层和电源层分离，减少电磁干扰。
3. 优化接地系统：- 设计合理的接地系统，确保良好的接地连接。
- 减少接地回流路径的长度，降低电磁辐射。
- 采用分离接地和信号层的设计，减少接地回流路径上的干扰。
4. 优化电源系统：- 使用滤波器和稳压器，减少电源的噪声和干扰。
- 提供足够的电源容量，避免电源过载引起的干扰。
- 采用电源隔离措施，避免共模干扰。
5. 优化外壳设计：- 采用合适的屏蔽材料和结构，减少外界电磁干扰对设备的影响。
- 设计合理的接地结构，确保外壳的接地效果良好。
6. 优化线缆布线：- 使用屏蔽线缆，减少电磁辐射和干扰。
- 避免线缆过长，减少电磁波损耗和干扰。
7. 优化测试和验证：- 进行EMC测试，确保设备符合相关标准要求。
- 进行抗干扰测试，验证设备的抗干扰能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EMI / EMC 设计秘籍整理整理：：柏自飞————电子产品设计工程师必备手册电子产品设计工程师必备手册目 录一、EMC 工程师必须具备的八大技能二、EMC 常用元件三、EMI/EMC 设计经典 85 问四、EMC 专用名词大全五、产品内部的 EMC 设计技巧六、电磁干扰的屏蔽方法七、电磁兼容(EMC)设计如何融入产品研发流程一、EMC 工程师必须具备的八大技能EMC 工程师需要具备那些技能？从企业产品需要进行设计、整改认证的过程看，EMC 工程师必须具备以下八大技能：1、EMC 的基本测试项目以及测试过程掌握；2、产品对应 EMC 的标准掌握；3、产品的 EMC 整改定位思路掌握；4、产品的各种认证流程掌握；5、产品的硬件硬件知识，对电路（主控、接口）了解；6、EMC 设计整改元器件（电容、磁珠、滤波器、电感、瞬态抑制器件等）使用掌握；7、产品结构屏蔽设计技能掌握；8、对EMC 设计如何介入产品各个研发阶段流程掌握。
二、EMC 常用元件介绍共模电感由于EMC 所面临解决问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一！这里就给大家简单介绍一下共模电感的原理以及使用情况。
共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。
原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。
因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
共模电感在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
通常情况下，同时注意选择所需滤波的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。
另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。
磁珠在产品数字电路EMC设计过程中，我们常常会使用到磁珠，那么磁珠滤波地原理以及如何使用呢？铁氧体材料是铁镁合金或铁镍合金，这种材料具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
铁氧体材料通常在高频情况下应用，因为在低频时他们主要程电感特性，使得线上的损耗很小。
在高频情况下，他们主要呈电抗特性比并且随频率改变。
实际应用中，铁氧体材料是作为射频电路的高频衰减器使用的。
实际上，铁氧体较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。
铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由他的电阻特性决定的。
铁氧体磁珠与普通的电感相比具有更好的高频滤波特性。
铁氧体在高频时呈现电阻性，相当于品质因数很低的电感器，所以能在相当宽的频率范围内保持较高的阻抗，从而提高高频滤波效能。
在低频段，阻抗由电感的感抗构成，低频时R 很小，磁芯的磁导率较高，因此电感量较大，L 起主要作用，电磁干扰被反射而受到抑制；并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q 特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。
如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
使用片式磁珠还是片式电感主要还在于实际应用场合。
在谐振电路中需要使用片式电感。
而需要消除不需要的EMI噪声时，使用片式磁珠是最佳的选择。
片式磁珠和片式电感的应用场合：片式电感：射频（RF）和无线通讯，信息技术设备，雷达检波器，汽车电子，蜂窝电话，寻呼机，音频设备，PDAs （个人数字助理），无线遥控系统以及低压供电模块等。
片式磁珠：时钟发生电路，模拟电路和数字电路之间的滤波，I/O 输入/输出内部连接器（比如串口，并口，键盘，鼠标，长途电信，本地局域网），射频（RF）电路和易受干扰的逻辑设备之间，供电电路中滤除高频传导干扰，计算机，打印机，录像机（VCRS），电视系统和手提电话中的EMI噪声抑止。
磁珠的单位是欧姆，因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
磁珠的DATASHEET 上一般会提供频率和阻抗的特性曲线图，一般以100MHz 为标准，比如是在100MHz 频率的时候磁珠的阻抗相当于1000 欧姆。
针对我们所要滤波的频段需要选取磁珠阻抗越大越好，通常情况下选取600欧姆阻抗以上的。
另外选择磁珠时需要注意磁珠的通流量，一般需要降额80％处理，用在电源电路时要考虑直流阻抗对压降影响。
滤波电容器尽管从滤除高频噪声的角度看，电容的谐振是不希望的，但是电容的谐振并不是总是有害的。
当要滤除的噪声频率确定时，可以通过调整电容的容量，使谐振点刚好落在骚扰频率上。
在实际工程中，要滤除的电磁噪声频率往往高达数百MHz，甚至超过1GHz。
对这样高频的电磁噪声必须使用穿心电容才能有效地滤除。
普通电容之所以不能有效地滤除高频噪声，是因为两个原因，一个原因是电容引线电感造成电容谐振，对高频信号呈现较大的阻抗，削弱了对高频信号的旁路作用；另一个原因是导线之间的寄生电容使高频信号发生耦合，降低了滤波效果。
穿心电容之所以能有效地滤除高频噪声，是因为穿心电容不仅没有引线电感造成电容谐振频率过低的问题，而且穿心电容可以直接安装在金属面板上，利用金属面板起到高频隔离的作用。
但是在使用穿心电容时，要注意的问题是安装问题。
穿心电容最大的弱点是怕高温和温度冲击，这在将穿心电容往金属面板上焊接时造成很大困难。
许多电容在焊接过程中发生损坏。
特别是当需要将大量的穿心电容安装在面板上时，只要有一个损坏，就很难修复，因为在将损坏的电容拆下时，会造成邻近其它电容的损坏。
随着电子设备复杂程度的提高，设备内部强弱电混合安装、数字逻辑电路混合安装的情况越来越多，电路模块之间的相互骚扰成为严重的问题。
解决这种电路模块相互骚扰的方法之一是用金属隔离舱将不同性质的电路隔离开。
但是所有穿过隔离舱的导线要通过穿心电容，否则会造成隔离失效。
当不同电路模块之间有大量的联线时，在隔离舱上安装大量的穿心电容是十分困难的事情。
为了解决这个问题，国外许多厂商开发了“滤波阵列板”，这是用特殊工艺事先将穿心电容焊接在一块金属板构成的器件，使用滤波阵列板能够轻而易举地解决大量导线穿过金属面板的问题。
但是这种滤波阵列板的价格往往较高，每针的价格约30元。
三、EMI/EMC 设计经典85 问1、为什么要对产品做电磁兼容设计？答：满足产品功能要求、减少调试时间，使产品满足电磁兼容标准的要求，使产品不会对系统中的其它设备产生电磁干扰。
2、对产品做电磁兼容设计可以从哪几个方面进行？答：电路设计（包括器件选择）、软件设计、线路板设计、屏蔽结构、信号线/电源线滤波、电路的接地方式设计。
3、在电磁兼容领域，为什么总是用分贝（dB）的单位描述？答：因为要描述的幅度和频率范围都很宽，在图形上用对数坐标更容易表示，而dB 就是用对数表示时的单位。
4、关于EMC，我了解的不多，但是现在电路设计中数据传输的速率越来越快，我在制做PCB 板的时候，也遇到了一些PCB 的EMC 问题，但是觉得太潜。
我想好好在这方面学习学习，并不是随大流，大家学什么我就学什么，是自己真的觉得EMC 在今后的电路设计中的重要性越来越大，就像我在前面说的，自己了解不深，不知道怎么入手，想问问，要在EMC 方面做的比较出色，需要有哪些基础知识，应该学习哪些基础课程。
如何学习才是一条比较好的道路，我知道任何一门学问学好都不容易，也不曾想过短期内把他搞通，只是希望给点建议，尽量少走一些弯路。
答：关于EMC 需要首先了解一下EMC方面的标准，如EN55022(GB9254)，EN55024，以及简单测试原理，另外需要了解EMI元器件的使用，如电容，磁珠，差模电感，共模电感等，在PCB层面需要了解PCB 的布局、层叠结构、高速布线对EMC的影响以及一些规则。
还有一点就是对出现EMC问题需要掌握一些分析与解决思路。
这些今后是作为一个硬件人员必须掌握的基本知识！5、我是一个刚涉足PCB 设计的新手，我想向您请教一下，要想做好PCB 设计我应该多多掌握哪方面的知识?另外，在PCB 设计中遇到的关于安规方面的知识一般在哪里能找到?盼望您的指点，不胜感激!答：对于PCB设计应该掌握：1、熟悉与掌握相关PCB设计软件，如POWERPCB/CANDENCE 等；2、了解熟悉所设计产品的具体架构，同时熟悉原理图电路知识，包含数字与模拟知识；3、掌握PCB加工流程、工艺、可维护加工要求；4、掌握PCB板高速信号完整性、电磁兼容(emi与ems）、SI、PI仿真设计等相关的知识；5、如果相关工作涉及射频，还需掌握射频知识；6、对于PCB设计地的按规知识主要看GB4943或UL60950，一般的绝缘间距要求通过查表可以得到！6、电磁兼容设计基本原则答：电子线路设计准则电子线路设计者往往只考虑产品的功能，而没有将功能和电磁兼容性综合考虑，因此产品在完成其功能的同时，也产生了大量的功能性骚扰及其它骚扰。
而且，不能满足敏感度要求。
电子线路的电磁兼容性设计应从以下几方面考虑：元件选择在大多数情况下，电路的基本元件满足电磁特性的程度将决定着功能单元和最后的设备满足电磁兼容性的程度。
选择合适的电磁元件的主要准则包括带外特性和电路装配技术。
因为是否能实现电磁兼容性往往是由远离基频的元件响应特性来决定的。
而在许多情况下，电路装配又决定着带外响应（例如引线长度）和不同电路元件之间互相耦合的程度。
具体规则是：⑴在高频时，和引线型电容器相比，应优先进用引线电感小的穿心电容器或支座电容器来滤波。
⑵在必须使用引线式电容时，应考虑引线电感对滤波效率的影响。
⑶铝电解电容器可能发生几微秒的暂时性介质击穿，因而在纹波很大或有瞬变电压的电路里，应该使用固体电容器。
