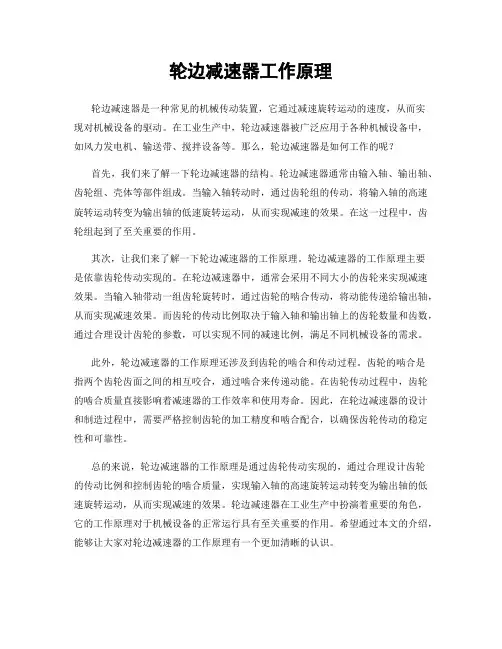

轮边减速器工作原理轮边减速器是一种常见的机械传动装置，它通过减速旋转运动的速度，从而实现对机械设备的驱动。
在工业生产中，轮边减速器被广泛应用于各种机械设备中，如风力发电机、输送带、搅拌设备等。
那么，轮边减速器是如何工作的呢？首先，我们来了解一下轮边减速器的结构。
轮边减速器通常由输入轴、输出轴、齿轮组、壳体等部件组成。
当输入轴转动时，通过齿轮组的传动，将输入轴的高速旋转运动转变为输出轴的低速旋转运动，从而实现减速的效果。
在这一过程中，齿轮组起到了至关重要的作用。
其次，让我们来了解一下轮边减速器的工作原理。
轮边减速器的工作原理主要是依靠齿轮传动实现的。
在轮边减速器中，通常会采用不同大小的齿轮来实现减速效果。
当输入轴带动一组齿轮旋转时，通过齿轮的啮合传动，将动能传递给输出轴，从而实现减速效果。
而齿轮的传动比例取决于输入轴和输出轴上的齿轮数量和齿数，通过合理设计齿轮的参数，可以实现不同的减速比例，满足不同机械设备的需求。
此外，轮边减速器的工作原理还涉及到齿轮的啮合和传动过程。
齿轮的啮合是指两个齿轮齿面之间的相互咬合，通过啮合来传递动能。
在齿轮传动过程中，齿轮的啮合质量直接影响着减速器的工作效率和使用寿命。
因此，在轮边减速器的设计和制造过程中，需要严格控制齿轮的加工精度和啮合配合，以确保齿轮传动的稳定性和可靠性。
总的来说，轮边减速器的工作原理是通过齿轮传动实现的，通过合理设计齿轮的传动比例和控制齿轮的啮合质量，实现输入轴的高速旋转运动转变为输出轴的低速旋转运动，从而实现减速的效果。
轮边减速器在工业生产中扮演着重要的角色，它的工作原理对于机械设备的正常运行具有至关重要的作用。
希望通过本文的介绍，能够让大家对轮边减速器的工作原理有一个更加清晰的认识。

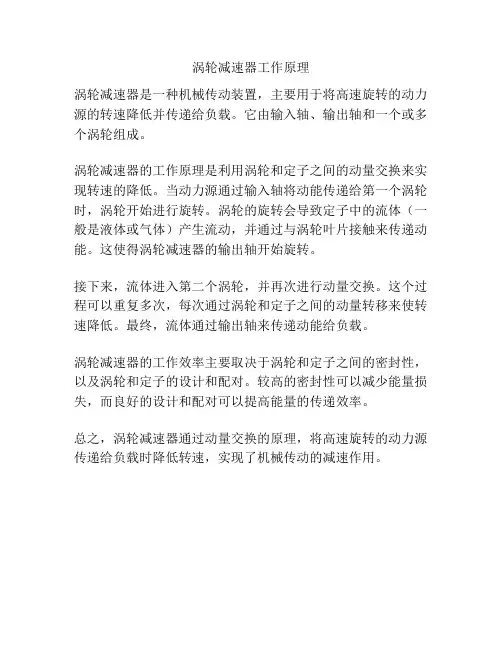

涡轮减速器工作原理
涡轮减速器是一种机械传动装置，主要用于将高速旋转的动力源的转速降低并传递给负载。
它由输入轴、输出轴和一个或多个涡轮组成。
涡轮减速器的工作原理是利用涡轮和定子之间的动量交换来实现转速的降低。
当动力源通过输入轴将动能传递给第一个涡轮时，涡轮开始进行旋转。
涡轮的旋转会导致定子中的流体（一般是液体或气体）产生流动，并通过与涡轮叶片接触来传递动能。
这使得涡轮减速器的输出轴开始旋转。
接下来，流体进入第二个涡轮，并再次进行动量交换。
这个过程可以重复多次，每次通过涡轮和定子之间的动量转移来使转速降低。
最终，流体通过输出轴来传递动能给负载。
涡轮减速器的工作效率主要取决于涡轮和定子之间的密封性，以及涡轮和定子的设计和配对。
较高的密封性可以减少能量损失，而良好的设计和配对可以提高能量的传递效率。
总之，涡轮减速器通过动量交换的原理，将高速旋转的动力源传递给负载时降低转速，实现了机械传动的减速作用。

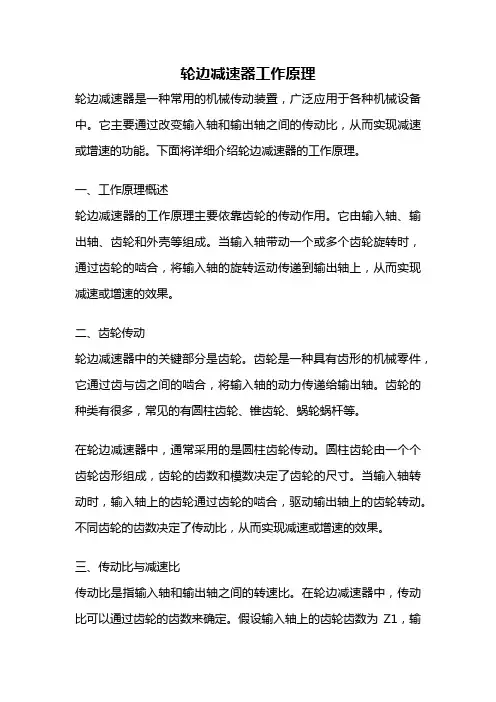

轮边减速器工作原理轮边减速器是一种常用的机械传动装置，广泛应用于各种机械设备中。
它主要通过改变输入轴和输出轴之间的传动比，从而实现减速或增速的功能。
下面将详细介绍轮边减速器的工作原理。
一、工作原理概述轮边减速器的工作原理主要依靠齿轮的传动作用。
它由输入轴、输出轴、齿轮和外壳等组成。
当输入轴带动一个或多个齿轮旋转时，通过齿轮的啮合，将输入轴的旋转运动传递到输出轴上，从而实现减速或增速的效果。
二、齿轮传动轮边减速器中的关键部分是齿轮。
齿轮是一种具有齿形的机械零件，它通过齿与齿之间的啮合，将输入轴的动力传递给输出轴。
齿轮的种类有很多，常见的有圆柱齿轮、锥齿轮、蜗轮蜗杆等。
在轮边减速器中，通常采用的是圆柱齿轮传动。
圆柱齿轮由一个个齿轮齿形组成，齿轮的齿数和模数决定了齿轮的尺寸。
当输入轴转动时，输入轴上的齿轮通过齿轮的啮合，驱动输出轴上的齿轮转动。
不同齿轮的齿数决定了传动比，从而实现减速或增速的效果。
三、传动比与减速比传动比是指输入轴和输出轴之间的转速比。
在轮边减速器中，传动比可以通过齿轮的齿数来确定。
假设输入轴上的齿轮齿数为Z1，输出轴上的齿轮齿数为Z2，则传动比为Z2/Z1。
当Z2>Z1时，传动比大于1，实现增速效果；当Z2<Z1时，传动比小于1，实现减速效果。
减速比是指输出轴转速与输入轴转速之间的比值。
减速比是传动比的倒数，即减速比=1/传动比。
减速比越大，减速效果越明显。
四、工作过程轮边减速器的工作过程可以分为以下几个步骤：1. 输入轴转动：当输入轴受到动力源（如电机）的驱动时，输入轴开始转动。
2. 齿轮传动：输入轴上的齿轮通过齿轮的啮合，将输入轴的转动运动传递给输出轴上的齿轮。
3. 输出轴转动：输出轴上的齿轮受到输入轴传递的动力作用，开始转动。
4. 传动比变化：通过改变输入轴和输出轴上齿轮的齿数，可以改变传动比，从而实现减速或增速的效果。
5. 输出效果：最终，输出轴的转速和转矩根据传动比的不同而发生相应的变化，从而实现机械设备的减速或增速功能。

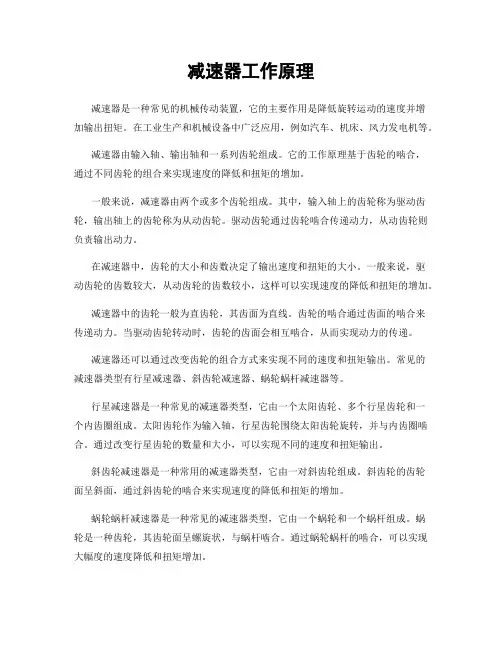

减速器工作原理减速器是一种常见的机械传动装置，它的主要作用是降低旋转运动的速度并增加输出扭矩。
在工业生产和机械设备中广泛应用，例如汽车、机床、风力发电机等。
减速器由输入轴、输出轴和一系列齿轮组成。
它的工作原理基于齿轮的啮合，通过不同齿轮的组合来实现速度的降低和扭矩的增加。
一般来说，减速器由两个或多个齿轮组成。
其中，输入轴上的齿轮称为驱动齿轮，输出轴上的齿轮称为从动齿轮。
驱动齿轮通过齿轮啮合传递动力，从动齿轮则负责输出动力。
在减速器中，齿轮的大小和齿数决定了输出速度和扭矩的大小。
一般来说，驱动齿轮的齿数较大，从动齿轮的齿数较小，这样可以实现速度的降低和扭矩的增加。
减速器中的齿轮一般为直齿轮，其齿面为直线。
齿轮的啮合通过齿面的啮合来传递动力。
当驱动齿轮转动时，齿轮的齿面会相互啮合，从而实现动力的传递。
减速器还可以通过改变齿轮的组合方式来实现不同的速度和扭矩输出。
常见的减速器类型有行星减速器、斜齿轮减速器、蜗轮蜗杆减速器等。
行星减速器是一种常见的减速器类型，它由一个太阳齿轮、多个行星齿轮和一个内齿圈组成。
太阳齿轮作为输入轴，行星齿轮围绕太阳齿轮旋转，并与内齿圈啮合。
通过改变行星齿轮的数量和大小，可以实现不同的速度和扭矩输出。
斜齿轮减速器是一种常用的减速器类型，它由一对斜齿轮组成。
斜齿轮的齿轮面呈斜面，通过斜齿轮的啮合来实现速度的降低和扭矩的增加。
蜗轮蜗杆减速器是一种常见的减速器类型，它由一个蜗轮和一个蜗杆组成。
蜗轮是一种齿轮，其齿轮面呈螺旋状，与蜗杆啮合。
通过蜗轮蜗杆的啮合，可以实现大幅度的速度降低和扭矩增加。
减速器的工作原理可以总结为：通过齿轮的啮合来实现速度的降低和扭矩的增加。
不同类型的减速器通过改变齿轮的组合方式和齿轮的形状来实现不同的速度和扭矩输出。
减速器的应用非常广泛，例如在汽车中，减速器可以将发动机的高速旋转转换为车轮的低速高扭矩输出，实现车辆的驱动。
在机床中，减速器可以将电机的高速旋转转换为刀具的低速高扭矩运动，实现加工工件。

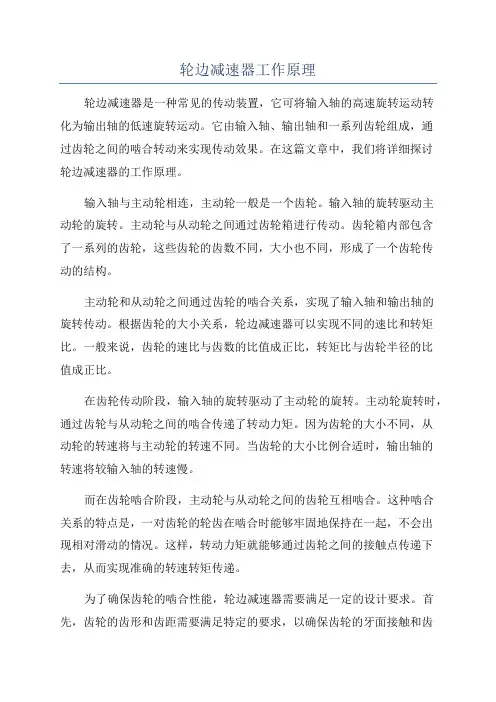

轮边减速器工作原理轮边减速器是一种常见的传动装置，它可将输入轴的高速旋转运动转化为输出轴的低速旋转运动。
它由输入轴、输出轴和一系列齿轮组成，通过齿轮之间的啮合转动来实现传动效果。
在这篇文章中，我们将详细探讨轮边减速器的工作原理。
输入轴与主动轮相连，主动轮一般是一个齿轮。
输入轴的旋转驱动主动轮的旋转。
主动轮与从动轮之间通过齿轮箱进行传动。
齿轮箱内部包含了一系列的齿轮，这些齿轮的齿数不同，大小也不同，形成了一个齿轮传动的结构。
主动轮和从动轮之间通过齿轮的啮合关系，实现了输入轴和输出轴的旋转传动。
根据齿轮的大小关系，轮边减速器可以实现不同的速比和转矩比。
一般来说，齿轮的速比与齿数的比值成正比，转矩比与齿轮半径的比值成正比。
在齿轮传动阶段，输入轴的旋转驱动了主动轮的旋转。
主动轮旋转时，通过齿轮与从动轮之间的啮合传递了转动力矩。
因为齿轮的大小不同，从动轮的转速将与主动轮的转速不同。
当齿轮的大小比例合适时，输出轴的转速将较输入轴的转速慢。
而在齿轮啮合阶段，主动轮与从动轮之间的齿轮互相啮合。
这种啮合关系的特点是，一对齿轮的轮齿在啮合时能够牢固地保持在一起，不会出现相对滑动的情况。
这样，转动力矩就能够通过齿轮之间的接触点传递下去，从而实现准确的转速转矩传递。
为了确保齿轮的啮合性能，轮边减速器需要满足一定的设计要求。
首先，齿轮的齿形和齿距需要满足特定的要求，以确保齿轮的牙面接触和齿顶间隙的合适。
其次，齿轮箱的结构要合理，以保证各个齿轮的啮合运动的稳定性。
最后，机械润滑要正常，以减少齿轮之间的摩擦和磨损。
总之，轮边减速器是一种通过齿轮传动来实现输入轴和输出轴转速和转矩变化的传动设备。
它的工作原理是通过齿轮的啮合关系，实现输入轴和输出轴之间的力矩传递。
轮边减速器是许多机械系统中常见的关键部件，应用广泛，例如工业机械、汽车等。
通过深入理解轮边减速器的工作原理，可以更好地进行设计和应用。

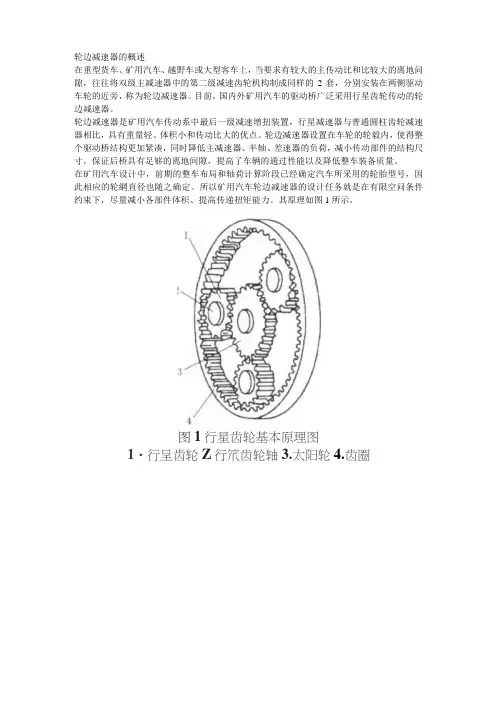

轮边减速器的概述
在重型货车、矿用汽车、越野车或大型客车上，当要求有较大的主传动比和比较大的离地问隙，往往将双级主减速器中的第二级减速齿轮机构制成同样的2套，分别安装在两侧驱动车轮的近旁，称为轮边减速器。
目前，国内外矿用汽车的驱动桥广泛采用行星齿轮传动的轮边减速器。
轮边减速器是矿用汽车传动系中最后一级减速增扭装置，行星减速器与普通圆柱齿轮减速器相比，具有重量轻、体积小和传动比大的优点。
轮边减速器设置在车轮的轮毅内，使得整个驱动桥结构更加紧凑，同时降低主减速器、半轴、差速器的负荷，减小传动部件的结构尺寸，保证后桥具有足够的离地间隙，提高了车辆的通过性能以及降低整车装备质量。
在矿用汽车设计中，前期的整车布局和轴荷计算阶段已经确定汽车所采用的轮胎型号，因此相应的轮網直径也随之确定。
所以矿用汽车轮边减速器的设计任务就是在有限空问条件约束下，尽量减小各部件体积、提高传递扭矩能力。
其原理如图1所示。
图1行星齿轮基本原理图
1•行呈齿轮Z行笊齿轮轴3.太阳轮4.齿圈。
齿轮、螺纹及标准件的测量及计算方法1.标准直齿圆柱齿轮测绘方法和步骤① 数出齿数 Z 。
② 测量齿顶圆直径ｄ a ：如下图所示，如果是偶数齿，可直接测得，见图（ a ）。
若是奇数齿，则可先测出孔的直径尺寸Ｄ1 及孔壁到齿顶间的单边径向尺寸Ｈ，见图（ c ） , 则齿顶圆直径：ｄa =2H+D1③ 计算和确定模数ｍ：根据公式ｍ = ｄa /( Z+2) 算出ｍ的测得值，然后与标准模数值比较，取较接近的标准模数为被测齿轮的模数。
( 同时要根据标准模数反推出理论ｄa 值 )④ 计算分度圆直径ｄ：ｄ=ｍZ ，与相啮合齿轮两轴的中心距ａ校对，应符合ａ=(d1+d2)/2=m(Z1+Z2)/2⑤ 测量计算齿轮其它各部分尺寸。
2.测绘螺纹方法① 外螺纹测绘：(1) 测螺纹公称直径：用卡尺或外径千分尺测出螺纹实际大径，与标准值比较，取较接近的标准值为被测外螺纹的公称直径。
(2) 测螺距：可用螺纹规直接测量。
无螺纹规时，可用压痕法测量，即用一张薄纸在外螺纹上沿轴向压出痕迹，再沿轴向测出几个（至少４个）痕迹之间的尺寸，除以间距数（痕迹数减去１）即得平均螺距，然后再与标准螺距比较，取较接近的标准值为被测螺纹的螺距。
也可以沿外螺纹轴向用卡尺或直尺直接量出若干螺距的总尺寸，再取平均值，然后查表比较取标准值。
(3) 旋向：将外螺纹竖直向上，观察者正对螺纹，若螺纹可见部分的螺旋线从左往右上升，则该外螺纹为右旋螺纹，若螺纹可见部分的螺旋线从右往左上升，则为左旋螺纹。
(4) 测螺纹其它尺寸。
② 内螺纹测绘：内螺纹一般不便直接测绘，但可找一能旋入（能相配）的外螺纹，测出外螺纹的大径及螺距，取标准值即为内螺纹的相关尺寸。
螺纹孔的深度可用卡尺直接量取。
3.标准件的测量标准件一般不画零件图，但在装配图中应进行必要的标注，以便采购人员按其规格尺寸、数量进行采购。
因此，对标准件也必须进行测量，按相关标准取其标准值，再按相关标准的标注示例在装配图中注出标记代号。

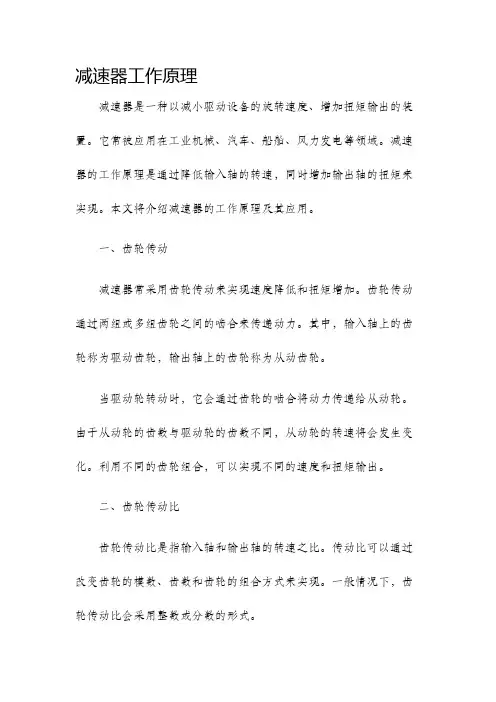

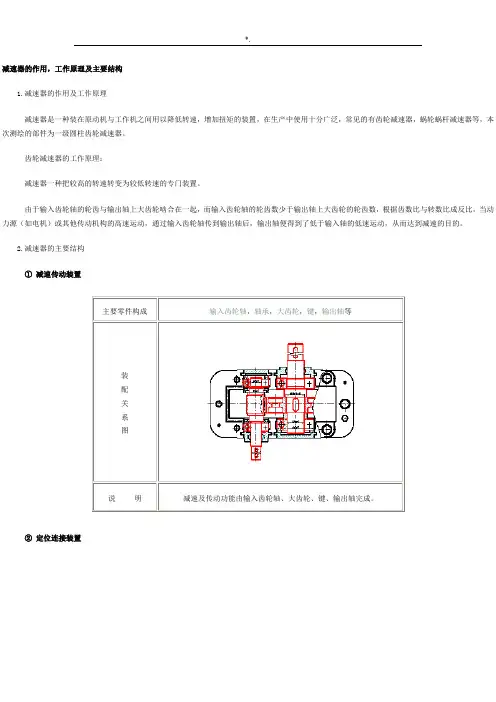

减速器工作原理减速器是一种以减小驱动设备的旋转速度、增加扭矩输出的装置。
它常被应用在工业机械、汽车、船舶、风力发电等领域。
减速器的工作原理是通过降低输入轴的转速，同时增加输出轴的扭矩来实现。
本文将介绍减速器的工作原理及其应用。
一、齿轮传动减速器常采用齿轮传动来实现速度降低和扭矩增加。
齿轮传动通过两组或多组齿轮之间的啮合来传递动力。
其中，输入轴上的齿轮称为驱动齿轮，输出轴上的齿轮称为从动齿轮。
当驱动轮转动时，它会通过齿轮的啮合将动力传递给从动轮。
由于从动轮的齿数与驱动轮的齿数不同，从动轮的转速将会发生变化。
利用不同的齿轮组合，可以实现不同的速度和扭矩输出。
二、齿轮传动比齿轮传动比是指输入轴和输出轴的转速之比。
传动比可以通过改变齿轮的模数、齿数和齿轮的组合方式来实现。
一般情况下，齿轮传动比会采用整数或分数的形式。
传动比的大小决定了减速器的速度降低和扭矩增加的程度。
当传动比大于1时，输出轴的转速将低于输入轴；当传动比小于1时，输出轴的转速将高于输入轴。
传动比越大，减速效果越明显；传动比越小，增速效果越明显。
三、行星齿轮减速器行星齿轮减速器是一种常见的减速器类型。
它由太阳轮、行星轮和内齿圈组成。
输入轴通过太阳轮驱动行星轮转动，行星轮又与内齿圈外齿接触。
输出轴通过内齿圈输出动力。
通过改变行星齿轮的组合方式，可以实现不同的传动比。
行星齿轮减速器具有结构紧凑、扭矩传递平稳等优点，因此在航空航天、机床等领域得到广泛应用。
四、蜗轮蜗杆减速器蜗轮蜗杆减速器是一种利用蜗轮和蜗杆传动的减速机构。
蜗轮是一种带有螺旋齿的圆柱体，蜗杆是一种与蜗轮啮合的螺旋形圆柱体。
蜗轮通过驱动轴转动，从而带动蜗杆转动。
蜗轮和蜗杆的接触面积大，摩擦力大，因此具有很大的扭矩输出。
蜗轮蜗杆减速器具有传动比范围广、传动效率高等特点。
它常被应用在起重机械、机床等需要较大扭矩输出的场合。
五、应用领域减速器广泛应用于工业机械、汽车、船舶、风力发电等领域。
减速机工作原理一、引言减速机是一种常见的机械传动装置，广泛应用于各种机械设备中，用于降低输入轴的转速并增加输出轴的扭矩。
本文将详细介绍减速机的工作原理及其组成部份。
二、减速机的工作原理减速机的工作原理基于齿轮传动原理，通过不同齿轮的相互啮合来实现输入轴和输出轴之间的转速和扭矩的转换。
1. 主要组成部份减速机主要由输入轴、输出轴、齿轮组、轴承和外壳等组成。
2. 齿轮传动原理减速机中常见的齿轮有蜗杆齿轮、圆柱齿轮和锥齿轮等。
其中，蜗杆齿轮主要用于降低转速，圆柱齿轮和锥齿轮主要用于增加扭矩。
蜗杆齿轮传动原理：输入轴上的蜗杆通过啮合传动，将转动方向垂直于蜗杆轴线的力转换为平行于蜗杆轴线的力，从而实现减速效果。
圆柱齿轮传动原理：输入轴上的圆柱齿轮通过啮合传动，将转速传递到输出轴上，同时根据齿轮的大小比例，实现转速的减小或者增大。
锥齿轮传动原理：输入轴上的锥齿轮通过啮合传动，将转速和扭矩传递到输出轴上，同时根据齿轮的大小比例，实现扭矩的增大。
3. 工作过程减速机的工作过程可以简单概括为以下几个步骤：（1）输入轴传递动力：外部动力通过输入轴输入减速机，驱动输入轴的旋转。
（2）齿轮组传递动力：输入轴上的齿轮与其他齿轮啮合，通过齿轮的相互转动传递动力。
（3）转速和扭矩转换：根据不同的齿轮组合，输入轴的转速和扭矩分别转换为输出轴的转速和扭矩。
（4）输出轴输出动力：输出轴将转速和扭矩输出给被驱动的机械设备，实现所需的工作效果。
4. 优势和应用领域减速机具有以下优势：（1）减速效果显著：通过齿轮传动原理，能够实现较大的转速减小和扭矩增大。
（2）稳定性高：减速机的齿轮组件设计合理，传动过程中磨擦小，传动稳定可靠。
（3）结构紧凑：减速机的设计紧凑，占用空间小，适合于各种机械设备。
减速机广泛应用于以下领域：（1）工业生产：减速机在各种工业设备中广泛应用，如机床、输送机、搅拌机等。
（2）交通运输：减速机用于汽车、火车、船舶等交通工具中，实现动力传递和转速控制。

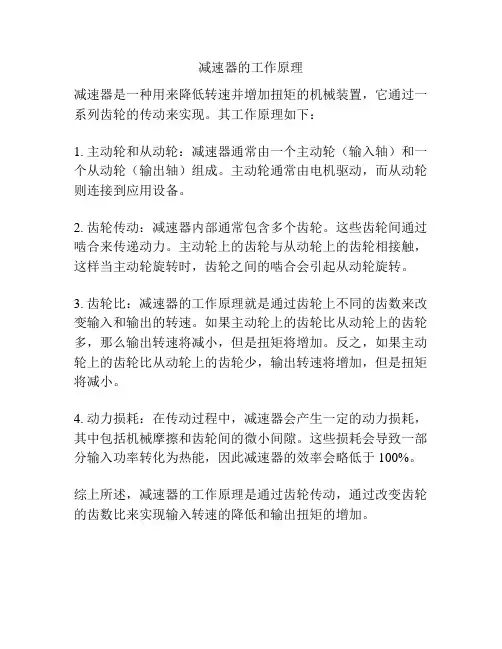

减速器的工作原理
减速器是一种用来降低转速并增加扭矩的机械装置，它通过一系列齿轮的传动来实现。
其工作原理如下：
1. 主动轮和从动轮：减速器通常由一个主动轮（输入轴）和一个从动轮（输出轴）组成。
主动轮通常由电机驱动，而从动轮则连接到应用设备。
2. 齿轮传动：减速器内部通常包含多个齿轮。
这些齿轮间通过啮合来传递动力。
主动轮上的齿轮与从动轮上的齿轮相接触，这样当主动轮旋转时，齿轮之间的啮合会引起从动轮旋转。
3. 齿轮比：减速器的工作原理就是通过齿轮上不同的齿数来改变输入和输出的转速。
如果主动轮上的齿轮比从动轮上的齿轮多，那么输出转速将减小，但是扭矩将增加。
反之，如果主动轮上的齿轮比从动轮上的齿轮少，输出转速将增加，但是扭矩将减小。
4. 动力损耗：在传动过程中，减速器会产生一定的动力损耗，其中包括机械摩擦和齿轮间的微小间隙。
这些损耗会导致一部分输入功率转化为热能，因此减速器的效率会略低于100%。
综上所述，减速器的工作原理是通过齿轮传动，通过改变齿轮的齿数比来实现输入转速的降低和输出扭矩的增加。
减速器的工作原理减速器是一种常见的机械传动装置，它主要用于降低驱动装置的输出转速，并增加输出转矩。
在工业生产中，减速器被广泛应用于各种机械设备中，如风力发电机、输送机、搅拌机等。
那么，减速器是如何实现减速的呢？它的工作原理又是怎样的呢？下面就让我们来详细了解一下减速器的工作原理。
减速器的工作原理主要依靠齿轮传动来实现。
齿轮传动是利用齿轮的啮合来传递动力和运动的一种机械传动方式。
在减速器中，通常由两个或多个齿轮组成齿轮传动系统，通过齿轮的啮合来实现转速的减小和转矩的增加。
首先，我们来了解一下齿轮的工作原理。
齿轮是一种圆柱形的齿轮，其表面上有一定数量的齿，齿轮之间通过啮合来传递动力。
当两个齿轮啮合时，驱动齿轮的转动会带动从动齿轮一起转动，从而实现动力的传递。
根据齿轮的大小和齿数不同，可以实现不同的减速比和增加转矩的效果。
在减速器中，通常会采用多级齿轮传动来实现更大范围的减速比。
多级齿轮传动是通过将多个齿轮组合在一起，形成一个齿轮级联系统，从而实现更大范围的减速效果。
在多级齿轮传动中，每一级齿轮组合都会带来一定的减速比，多级级联后可以实现更大范围的减速效果。
除了齿轮传动外，减速器还常常采用其他传动方式，如带传动、链传动等。
这些传动方式都可以实现减速的效果，但在工作原理上都是以传递动力和运动为基础的。
总的来说，减速器的工作原理是通过齿轮传动或其他传动方式来实现驱动装置的输出转速降低和输出转矩增加。
通过合理的齿轮组合和传动方式选择，可以实现不同范围的减速比和增加转矩的效果，从而满足不同机械设备的工作需求。
综上所述，减速器的工作原理是基于齿轮传动或其他传动方式来实现的，通过合理的设计和选择，可以实现不同范围的减速比和增加转矩的效果，从而广泛应用于各种机械设备中。
希望通过本文的介绍，读者对减速器的工作原理有了更清晰的认识。
减速器工作原理标题：减速器工作原理引言概述：减速器是一种常见的机械传动装置，通过减小输入轴的转速来增加输出轴的扭矩。
它在各种机械设备中起着至关重要的作用。
本文将详细介绍减速器的工作原理。
一、减速器的基本构成1.1 齿轮组成：减速器通常由齿轮组成，包括输入齿轮和输出齿轮。
1.2 轴承：减速器中的轴承起到支撑和固定齿轮的作用。
1.3 外壳：减速器外部通常有一个外壳，用来保护内部零件并减少噪音。
二、减速器的工作原理2.1 齿轮传动：减速器通过齿轮传动来实现减速的功能，输入齿轮和输出齿轮之间的齿轮比决定了输出轴的转速和扭矩。
2.2 扭矩转换：减速器将输入轴的高速低扭矩转换为输出轴的低速高扭矩。
2.3 转动方向：减速器还可以改变输入轴和输出轴的旋转方向，实现正反转或者垂直传动。
三、减速器的应用领域3.1 工业机械：减速器广泛应用于各种工业机械设备中，如风力发电机组、输送带、机床等。
3.2 汽车行业：汽车中的变速箱就是一种减速器，可以调整车辆的速度和扭矩。
3.3 机器人领域：减速器在机器人领域也有着重要的应用，可以调整机器人的运动速度和力度。
四、减速器的维护保养4.1 润滑：减速器内部的齿轮需要定期润滑，以减少摩擦和磨损。
4.2 清洁：定期清洁减速器外壳和内部零件，防止灰尘和杂物进入影响正常工作。
4.3 定期检查：定期检查减速器的工作状态和零件磨损情况，及时更换损坏的零件。
五、减速器的发展趋势5.1 高效节能：未来减速器将更加注重节能和高效，提高传动效率。
5.2 智能化：随着科技的发展，减速器将朝着智能化方向发展，实现远程监控和自动化控制。
5.3 轻量化：未来减速器将更加注重轻量化设计，以适应各种机械设备的需求。
结语：减速器作为一种重要的机械传动装置，扮演着至关重要的角色。
了解减速器的工作原理可以帮助我们更好地维护和使用机械设备，同时也有助于我们了解机械传动的基本原理。
希望本文能够对读者有所帮助。
轮边减速器轮边减速器（也称为齿轮减速器）是一种常用的传动装置，用于减速输入轴的转速并增加转矩输出。
它由一组齿轮组成，通过齿轮的啮合与轮边传递力和运动，从而实现减速功能。
以下是关于轮边减速器的详细介绍：1.结构： a. 齿轮：轮边减速器通常由多个齿轮组成，包括输入轮（驱动轮）、输出轮（从动轮）和中间齿轮等。
b. 轴承和壳体：为了使齿轮能够平稳运转，轮边减速器通常具有承受载荷和减少摩擦的轴承和壳体，以及辅助组件如密封件等。
2.工作原理：当输入轮（驱动轮）转动时，齿轮的啮合使能量从输入轮传递到输出轮。
由于齿轮的直径比和齿数差异，输入轮的高速旋转被转变为输出轮的较低转速，但同时输出轮的转矩也增加。
这样就实现了输入轴转速的减速、输出转矩的增加，满足不同应用的需求。
3.优点： a. 高效性：轮边减速器是一种高效的传动机构，能够在减小转速同时提供较高的输出转矩。
b. 稳定性：采用齿轮传动，使得轮边减速器能够平稳工作，提供可靠的转速控制和动力传输。
c. 可靠性与耐久性：轮边减速器设计结构简单、制造成熟，具有较高的可靠性和长寿命。
4.应用： a. 工业领域：轮边减速器广泛应用于许多工业领域，如机床、输送设备、起重机械、风力发电机等。
b. 交通运输：用于汽车、飞机、火车等交通工具的传动系统，实现动力和转速控制。
c. 家用电器：轮边减速器也用于家用电器如洗衣机、食物搅拌机、食物搅拌器等。
轮边减速器作为一种可靠且有效的传动装置，可以满足各种应用中对转速和转矩的控制需求。
不同大小和类型的轮边减速器可根据具体应用的要求进行选择，并适用于各种行业。
减速器工作原理一、概述减速器是一种常见的机械传动装置，用于降低输入轴的转速并增加输出轴的扭矩。
它通常由齿轮、轴承和外壳等组成。
减速器的工作原理是通过齿轮传递动力，使输入轴和输出轴之间的转速和扭矩比例发生变化。
二、工作原理减速器的工作原理基于齿轮的啮合和传动。
它通常由两个或多个齿轮组成，其中一个齿轮称为驱动齿轮，另一个齿轮称为从动齿轮。
驱动齿轮由输入轴驱动，而从动齿轮则与输出轴相连。
当输入轴旋转时，驱动齿轮也会旋转。
由于驱动齿轮和从动齿轮之间的啮合，从动齿轮也会开始旋转。
由于从动齿轮的直径较小，所以它的转速会比输入轴的转速更快。
同时，由于齿轮的设计和齿数的不同，减速器还可以实现输出轴的扭矩增加。
三、齿轮类型减速器中常见的齿轮类型包括直齿轮、斜齿轮、蜗杆齿轮和行星齿轮等。
每种齿轮类型都有其特定的应用场景和工作原理。
1. 直齿轮：直齿轮是最常见的齿轮类型，它们的齿轮齿条是平行于轴线的。
直齿轮减速器通常具有简单的结构和较高的效率。
2. 斜齿轮：斜齿轮的齿轮齿条是倾斜的，它们的工作原理类似于直齿轮。
斜齿轮减速器常用于需要更大的扭矩传递和更平稳的运动的应用。
3. 蜗杆齿轮：蜗杆齿轮由蜗杆和蜗轮组成。
蜗杆是一个螺旋形状的轴，蜗轮是一个具有螺旋形齿轮的圆柱体。
蜗杆齿轮减速器通常用于需要较大减速比和更高扭矩输出的应用。
4. 行星齿轮：行星齿轮由太阳轮、行星轮和内齿轮组成。
太阳轮位于中心，行星轮围绕太阳轮旋转，而内齿轮固定在外壳上。
行星齿轮减速器可实现较高的减速比和紧凑的结构。
四、应用领域减速器广泛应用于各种机械设备和工业领域，例如：1. 机床：减速器可用于控制机床的进给速度，实现不同工件的加工要求。
2. 输送设备：减速器可用于驱动输送带、链条和传送带等设备，实现物料的输送和运输。
3. 车辆：减速器在汽车、火车和船舶等交通工具中起到传递动力和调节速度的作用。
4. 重型机械：减速器可用于大型起重机、挖掘机和压力机等重型机械设备，以提供足够的扭矩和控制运动。
轮边减速器工作原理及各部分结构轮边减速器是汽车传动系中最后一级减速增扭装置，采用轮边减速器可满足在总传动比相同的条件下，使变速器、传动轴、主减速器、差速器、半轴等部件的载荷减少，尺寸变小以及使驱动桥获得较大的离地间隙等优点，它被广泛应用于载重货车、大型客车、越野汽车及其他一些大型工矿用车。
因此对轮边减速器的研究，具有很重要的实际意义和企业实用性。
轮边减速器主要是由太阳轮、行星轮、齿圈和行星轮架组成，一般其主动件太阳轮与半轴相连，被动件行星轮架与车轮相连，齿圈与桥壳相接，采用轮边减速器是为了提高汽车的驱动力，以满足或修正整个传动系统力的匹配。
目前采用的轮边减速器，就是为满足整个传动系统匹配的需要，而增加的一套降速增扭的齿轮传动装置。
从发动机经离合器、变速器和分动器把动力传递到前、后桥的主减速器，再从主减速器的输出端传递到轮边减速器及车轮，以驱动汽车行驶。
在这一过程中，轮边减速器的工作原理就是把主减速器传递的转速和扭矩经过其降速增扭后，再传递到车轮，以便使车轮在地面附着力的反作用下，产生较大驱动力。
从而减少了轮边减速器前面各零件的受力。
轮边减速器7通过花键与半轴12相连接，随半轴转动。
齿圈3与齿圈座2用螺钉10连接，而齿圈座2被锁紧螺母8固定在半轴套管l上不能转动。
在中心齿轮7和齿圈3之间装有三个行星齿轮4，行星齿轮通过圆锥滚子轴承和6支撑在行星架5上。
行星架5用螺栓9与轮毂1l相连。
差速器的动力从半轴12经中心齿轮7、行星齿轮4、行星架5转给轮毂而驱动车轮旋转。
内容来源网络，由深圳机械展收集整理！更多机器人、自动化展览展示，就在深圳机械展！发那科（FANUC）、ABB、柯马（COMAU）、爱普生（EPSON）、川崎（Kawasaki）、Fronius（伏能士）、OTC（欧地希）、东芝（TOSHIBA）、瑞森可（Rethink）、那智（Nachi）、配天（A&E）、华数（HS ROBOT）、广数（GSK）、福士（FUJISAN）、德富莱（B&P）、策维（Ceway）、科盈（COWIN）、林积为（LJV）、先锋（Pioneer）、欧特（OTG）、翠峰（CUIFENG）、罗庚（LOGEN）、松庆（SONGQ）/德富莱（B&P）、策维（Ceway）、先锋（Pioneer）、欧特（OTG）、发那科（FANUC）、ABB、柯马（COMAU）、爱普生（EPSON）、东芝（TOSHIBA）、昕芙旎雅（Sinfonia）、瑞森可（Rethink）、海科瑞（HIKER）、林积为（LJV）、配天（A&E）、正驰（JEANSTAR）、格瑞克（Greka）、有利康（VICOMMTECH）/易格斯（igus）、施耐博格（SCHNEEBERGER）、博世力士乐（Rexroth Bosch Group）、瑞伟（R+W）、纽卡特（NEUGART）、日本THK、艾克欧IKO、哈默纳科（HD SYSTEMS）、DURI（斗利）、上银（HIWIN）、银鼎、TBI（全球传动）、绿的（LEADER）、德士凸轮（DEX）、永纮（YONG-HONG）、ABBA（国际直线科技）、TPI（东培）、CSK（希思克）、直得（CPC）、湘聚（SUNET）等等。
轮边驱动电机工作原理
轮边驱动电机是一种将电动力传递到车轮上的电机。
它通常由电动机、减速器以及电子控制单元组成。
当驾驶员踩下加速踏板时，电子控制单元将指令发送至电动机以提供
动力。
电动机根据信号旋转，通过减速器减速并传递到车轮上，从而将车
辆推动。
此外，轮边驱动电机还具有回收制动能量的功能。
在制动时，电动机
将工作模式切换为发电机模式，将制动能量转化为电能并存储在电池中，
从而延长车辆的续航里程。
轮边驱动电机的工作原理主要是通过电机和减速器的配合将电能转化
为机械能，从而驱动车轮。
轮边减速器的概述
在重型货车、矿用汽车、越野车或大型客车上，当要求有较大的主传动比和比较大的离地问隙，往往将双级主减速器中的第二级减速齿轮机构制成同样的2套，分别安装在两侧驱动车轮的近旁，称为轮边减速器。
目前，国内外矿用汽车的驱动桥广泛采用行星齿轮传动的轮边减速器。
轮边减速器是矿用汽车传动系中最后一级减速增扭装置，行星减速器与普通圆柱齿轮减速器相比，具有重量轻、体积小和传动比大的优点。
轮边减速器设置在车轮的轮毅内，使得整个驱动桥结构更加紧凑，同时降低主减速器、半轴、差速器的负荷，减小传动部件的结构尺寸，保证后桥具有足够的离地间隙，提高了车辆的通过性能以及降低整车装备质量。
在矿用汽车设计中，前期的整车布局和轴荷计算阶段已经确定汽车所采用的轮胎型号，因此相应的轮辋直径也随之确定。
所以矿用汽车轮边减速器的设计任务就是在有限空问条件约束下，尽量减小各部件体积、提高传递扭矩能力。
其原理如图1所示。
