大型矿山地质编录共50页

矿区综合地质编录（含多种图件编制），一篇搞定！矿区综合地质编录(含多种图件编制)1、勘探剖面图类最基本的两种勘探剖面图件：勘探线剖面图与中段（或水平断面）地质平面图。

实际勘探剖面图编制：与设计勘探剖面图的编制方法基本相同，其区别仅在于前者的勘探工程是实际完成的、数量较多；后者是设计的、数量往往较少；其编制的目的和作用不同。

将原设计剖面上设计工程施工所获得的原始编录资料正确反映在勘探剖面上；根据各相邻工程所揭露的地质构造现象和矿化取样资料，经过合乎地质规律的综合分析与对比研究，再将所有地质构造和矿体界线点对应连接与合理推断，从而编制出相应的勘探剖面图。

纵剖面图编制：除了勘探线剖面（或称横剖面）图和水平断面图两种勘探剖面图外，时常还编制沿矿体总体走向，在矿体上盘一定位置的铅垂剖面图，称为纵剖面图（也可用矿体纵投影图代替），用以反映矿体走向上的总体边界形态、产状变化情况及其地质构造特点。

纵剖面图编制依据：矿区地形地质图和在该纵剖面线上及其附近的勘探工程的原始编录资料。

其具体编制，总体上类同于勘探线剖面图的编制方法和步骤，只是应注意改变了的作图方位。

在生产勘探过程中，以采矿块段或采场为单元，将提供的反映该块段或采场矿体细部特征的各二个以上横剖面图、水平地质平面图和一个纵剖面图（或纵投影图），合称为“三面图”，是采矿设计与生产管理的基本资料依据。

1.1勘探剖面图件编制的基本内容：1)控制性测量内容：包括坐标线、网，控制点及地质测点、地形地物等。

2)地质构造内容：地层、岩性、岩体、岩相界线、各类构造线及其产状；矿体、夹石，矿石类型、品级边界及其分布等。

3)勘探工作及工程类：包括勘探线、基线、探（采）矿工程、取样工程位置、编号及测试结果等。

4)其它规定内容：如图例、比例尺、责任表等。

1.2 勘探剖面图的编制1) 编制的目的及基础编制目的：为了根据所确定的勘探工作任务，沿勘探线剖面正确地设计勘探工程。

编制依据资料：矿区大比例尺地形地质图；反映勘探线位置从地表到深部地质构造的已有探矿取样工程及物化探成果的编录资料；或已有的相邻勘探线剖面图、中段地质平面图等。

可编辑修改精选全文完整版地质编录（大全5篇）第一篇：地质编录钻孔岩矿心地质编录（一）、编录前的检查工作1、钻孔编录必须随施工在现场进行，对钻孔质量进行监督，有关情况随时向技术负责人汇报。

认真检查班报表及各种记录、岩心的清洗整理编号及存放情况等一整套工作，要准确无误，如发现错误应及时和向本台机长或组长提出修改。

及时检查机台是否按有关规定进行简易水文观测、孔深测量、钻孔弯曲度测量工作，超差时应及时向上级汇报妥善处理。

预见矿层时要及时向机台提供“见矿通知书”以便采取有效措施，确保钻探质量。

2、岩（矿）心丈量后，核对各种原始和计算数据,确认各数据值准确无误后方可进行岩（矿）心描述。

对每一段岩（矿）心均应进行详细观察描述。

为了避免重复，一般按不同岩性、不同矿层或矿石类型进行分层记录，逐项填入地质记录表中。

厚大的单一岩（矿）层必须进行系统观察，以免遗漏地质现象，但可隔几个回次描述一次。

（二）、岩（矿）心描述内容（1）岩（矿）石名称、颜色、结构构造、矿物成分、矿化特征、蚀变现象、构造破碎情况及次生变化等。

（2）测量岩心标志面（层面、片理面、断裂面、接触界线等）与岩心轴夹角。

（3）岩层、矿化、蚀变在小范围内有所变化时应丈量出具体深度并注明。

（4）选择有地质意义且具有代表性的岩（矿）心，作大比例尺素描图并进行照象，以增强文字的说服力。

（5）钻孔内岩性分层时应注明上下两层岩石的接触关系。

如渐变关系、侵入关系等。

（6）记录内容要求繁简适度，重点突出，针对性强。

对矿心及顶底板，矿化蚀变带和构造部位等应详细描述。

（三）、样品采集随着工程进展，及时划样、采样。

要求各种样品均具有代表性。

采样小组应实地检查、现场核对岩（矿）心。

采样前应布样、填写分样牌、计算样品孔深，切忌混样及样品串号。

样品采集后，地质组长或技术负责应及时对所采样品质量进行检查，并填写质量检查卡。

采集样品有化学样、光谱样、物相分析样、岩矿鉴定样、小体重样等1、化学样目的是通过对样品的化学分析，了解矿石中金属矿物的含量，查明矿石质量，确定矿体与夹石、围岩的界线，并作为储量计算的主要依据。

工程地质编录（描述）模板（总12页）-CAL-FENGHAI.-（YICAI）-Company One 1■CAL■本页仅作为文档封面.使用请直接删除工程地质编录模板注意事项1、在钻探前必须明确本工点内是否出露（或隐伏）断层、破碎带！在钻探过程中发现破碎带必须仔细描述，并及时反映到地质组！2、对斜坡钻孔一定要注意观察周用地形地貌，看是否有滑坡发育，一旦发现软弱层及时向地质组反映！3、初始水位和稳定水位必须按要求量测！4、钻探过程中发现溶洞，对其深度、大小、特征等必须严格准确把握和描述！5、在土类颜色变化明显时、基岩换层处必须要分层，并详细描述。

一.土类描述黏性土（黏土、粉质黏土）描述应包含内容：XX色，潮湿程度，夹杂物及其主要成份是XX,夹层情况，是否含砾、卵石及百分比含量、光泽反应等。

注：光泽反应就是切面对光线的反应，一般情况下描述为〃光滑〃、〃稍有光滑〃、“粗糙〃。

示例：黏土：黃褐色，硬塑（坚硕、软塑、流塑）,以下为坚硬，切面光i 杂少量碎石，碎石成份为强风化灰岩，棱角状，一般粒径为2〜20mrri 径为25mm；土质均匀，手可搓成细于的长条。

粉质黏土：黃褐色，硬塑（坚硕、软塑、流塑），夹杂少量碎石,6 份以灰岩为主，棱角状，一般粒径为2〜20mm,最大粒径为25m胡粉质黏土：黃褐色，硬塑，〜和以下为坚硕，局部夹少量铁镭氧化物，其中〜、〜夹杂砾石，砾石成份以灰岩为主，棱角状，一般粒径为3〜20mm,最大粒径为50mm。

粉土XX色，密实程度，潮湿程度，夹杂物及其主要成份是XX,层理及夹层情况，是否含砾、卵石及白•分比含量等示例：粉土：黃褐色，〜为灰口色，密实，稍湿，手捏有砂感，不能搓条，含约5%细砂，局部夹黏土、杂砾石，砾石成份以灰岩为主，浑圆状，一般粒径为5~20mm,最大粒径为80mm。

砂土（粉、细、中、粗、砾）XX色，密实程度，潮湿程度，主要成份是XX,级配良好（或差），有无黏粒（或估计黏粒含量）等示例：粉砂/细砂冲砂/粗砂/砾砂：灰白色，松散/稍密/中密/验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以E长石，石英，粒径为5〜8mm,偶见卵石，粒径为10〜50mm,其中〜夹粉质黏土。

目录实测地质剖面记录表1矿区实测剖面记录表 (1)剖面数据计算表 (2)送样单 (4)岩矿鉴定送样单 (5)化探样品送样单 (6)钻孔原始地质记录表 (7)标本采样登记表 (10)地表及坑探工程标本、样品采样记录表 (11)地表及坑探工程样品登记表 (12)矿区标本登记表 (13)钻孔标本、样品采样记录表 (14)矿区钻孔样品登记表 (15)钻孔地质记录表 (16)探矿工程登记表 (17)坑探地质记录表 (18)槽探地质记录表 (19)槽、井、坑探工程采样及分析结果记录表 (20)原生晕样成果登记表 (21)矿点（矿化点）登记一览表 (22)化探异常检查登记卡 (23)钻孔柱状图格式 (24)槽、井、坑探工程基线记录表 (26)标本签 (27)岩芯牌 (27)岩矿心分层签 (27)岩矿心样品签 (28)样品签 (28)地质观察点路线记录格式 (28)地质观察点卡片 (29)钻孔回次记录表 (30)水文地质点调查表 (30)矿区土壤(岩石)地球化学测量编录 (31)矿区岩（矿）石大体重采样及测定结果表 (32)矿区岩（矿）石小体重测定结果表 (33)实测地质剖面记录表第页参加人：记录人：年月日矿区实测剖面记录表-------------主测：日期: 记录：日期: 计算人：日期: 检查人：日期: 组长：日期: 剖面数据计算表第页-------------矿区剖面编号共页组长：年月日计算：年月日检查：年月日钻孔设计方位钻（φ′）第页-------------注：①φ=φ′-φ″，所以“φ”、“c”、“∑c”等均有正负之分；②长度单位均为“米”，角度单位均为“度”；③累计偏离“∑”是指以钻孔0米处为基准点的偏离；④钻孔弯曲度测量点的影响范围为其与相邻测点间的中点之间隔长度；⑤当同一岩性层跨越不同弯曲度的区间时，要分段计算。

送样单送样单位矿区第批样品数量 K=-------------送样人技术负责人收样人岩矿鉴定送样单-------------送样人技术负责人收样人化探样品送样单-------------样品数：送样单位：送样人：收样人：年月日钻孔原始地质记录表--------------------------检查 年 月 日记录 年 月 钻孔设计方位钻（φ′） 钻 孔 弯 曲 投 影 点 计 算 表 第 页注：①φ=φ′-φ″，所以“φ”、“c”、“∑c”等均有正负之分；②长度单位均为“米”，角度单位均为“度”；③累计偏离“∑”是指以钻孔0米处为基准点的偏离；④钻孔弯曲度测量点的影响范围为其与相邻测点间的中点之间隔长度；⑤当同一岩性层跨越不同弯曲度的区间时，要分段计算。

钻孔原始地质编录黄与能二○○八年四月钻孔原始编录重点提示1．注意开孔及终孔验收。

2．编录前检查钻探班报表，整理岩矿心并照相。

3．残留岩心处理。

（1）认定：回次岩心长＞回次进尺。

（2）处理：该回次采取率按100%计，超出部分岩心依次上推，并重新计算影响到的回次采取率。

（3）砂、粉状及不同岩性的反循环岩心不准上推。

4．观察分层：每一分层界线处都应放入分层隔板。

5．换层井深计算：（1）回次内换层：孔深=上回次孔深+本回次进尺（岩心长÷采取率）。

（2）两回次间换层：孔深=上回次止孔深。

（3）空回次换层：孔深=上回次止孔深+空回次进尺的一半。

6．分层采取率分层井深是重要计算、记录数据。

7．布样原则：遵守“五不”原则，即同一件样不跨孔径、不跨不同的矿种、矿层，不跨矿石类型及品级、样品厚度不超过可采厚度，不跨采取率相差大的回次。

8．每件样都应在岩心箱内放入采样隔板，计算样品井深（同于分层井深计算）。

9．注意钻孔六大质量指标的同时，还应特别注意钻进及采心工艺有无造成风氧化矿石的贫化问题。

10．采样质量检查：布、采井深吻合性，重量误差。

11．钻孔柱状图：据编录资料、用计算机成图（非素描图）。

目录1 钻孔布置及编制钻孔设计书 (1)1.1钻孔布置 (1)1.1.1 不同阶段钻孔布置 (1)1.1.2 矿体产出的形态特征与布钻的关系 (1)1.1.3 地形与布钻关系 (2)1.1.4 钻坑结合施工 (2)1.1.5 钻孔控矿间距的确定 (2)1.1.6 取样钻的布置 (3)1.2钻孔设计书编写 (3)2开孔及终孔验收 (4)2.1开钻前检查验收 (4)2.2终孔验收 (4)3.钻孔编录准备工作 (9)3.1业务准备 (9)3.2工具、材料、表格准备 (9)3.2.1 工具、材料： (9)3.2.2 表格及标签： (9)4.检查钻探班报表，整理检查岩矿心 (9)4.1现场指导 (9)4.2检查钻孔班报表 (10)5.检查处理“残留岩心” (11)5.1残留岩心认定 (11)5.2残留岩心处理原则 (11)5.3回次记录 (12)钻孔回次记录表 (13)6.观察分层 (14)6.1岩心照像 (14)6.2记录回次数据 (14)6.2.1 记录回次数据 (14)6.2.2 计算回次采取率 (15)6.3地质观察 (15)6.4分层 (15)6.4.1 分层 (15)6.4.2 记录分层数据 (16)6.4.3 换层井深计算 (17)6.4.4采取率计算 (19)7.布样 (19)7.1布样原则 (19)7.2夹石及岩脉剔除原则 (21)7.3矿层的顶底板控制样 (21)7.4布置化学样品 (21)7.4.1 样号 (21)7.4.2 样段井深 (22)7.4.3 样品岩心编号 (22)7.4.4岩矿心取样方法 (22)8.地质记录描述 (23)8.1描述观察的主要目标层 (23)8.2观察及描述的主要内容 (24)8.3测量轴夹角 (24)8.4钻孔编录用语及代号 (25)9.质量检查及资料整理 (25)9.1质量检查 (25)9.1.1 钻孔质量验收 (25)9.1.2 采样质量检查 (26)9.1.3 地质编录质量检查 (26)9.2钻孔资料整理 (26)9.2.1文、图、实物整理校对 (26)9.2.2分析编录资料，指导钻孔施工 (26)10.钻孔柱状图的编制 (27)10.1柱状图编制必须的资料 (27)10.2柱状图的格式及内容 (27)10.2.1 鼓励计算机成图 (27)10.2.2 钻孔柱状图格式及内容 (27)11.资料成果 (30)钻孔原始地质编录1 钻孔布置及编制钻孔设计书1.1 钻孔布置1.1.1 不同阶段钻孔布置①预查钻：可以在矿致异常或矿（化）体的有利部位布置个别钻孔，验证、了解矿体的存在、延深、产状、厚度、质量等；②普查钻：按确定的工程间距布置稀疏钻孔，圈定333资源量；1.1.2 矿体产出的形态特征与布钻的关系①矿体形态较简单—适合布钻，反之适合坑探（图1）;图1 矿体形态与钻坑工程②矿体有益组分（品位）较稳定—适合布钻，反之适合坑道；③矿体产状的影响：直孔：矿体倾角较缓，适合布置直孔。

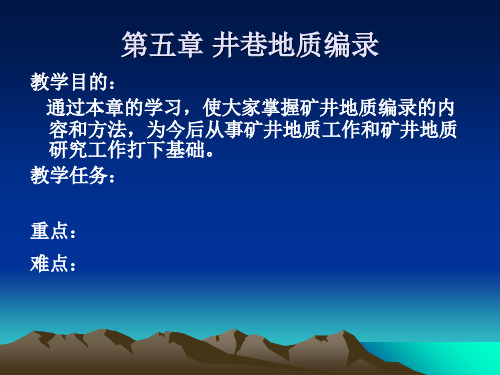

矿井地质编录矿井地质编录是指矿井地质人员在井下直接观测井巷工程所揭露的地质情况，并用文字和图表把这些原始地质材料真实、全面、系统地记录和描绘下来的工作。

矿井地质编录是取得原始地质资料的重要手段，是矿井地质的基础工作，也是常规矿井地质工作的主要内容之一。

矿井地质编录的基本要求是：第一，经常及时：及时收集井巷原始地质资料，了解井下地质情况；随时发现地质变化，以便于有效地指导生产。

第二，准确全面：井巷原始地质资料要求真实可靠、齐全完整、客观反映井下地质情况，避免因原始地质材料问题造成的错误判断。

第三，认真详细；限于井下观测空间和观测条件，要仔细认真地观察和记录地质变化，注意去伪存真，不可粗心大意。

第四，系统统一：统一地层划分标准，统一岩石命名原则和描述内容，统一图例、比例尺和图表格式，统一地质勘探工程和采掘工程的名称和编号，统一图幅和坐标，统一编录方法和要求。

第五，重点突出：原则上要对所有井筒、巷道和回采工作面进行地质编录，但对地质条件简单、地质变化不大的地段可进行一般观测编录，甚至只做一些定点观测；而对影响煤矿生产建设的主要地质间题，有异常地质变化的地段和重要巷道，进行详细的观测编录。

通过长期的生产实践，矿井地质人员总结出一套对付各种情况的不同编录方法，如：仅在观测点上实测煤层和构造而勿需连续测绘地质剖面的观测点式编录；连续测绘井巷一壁地质剖面的剖面图式编录；每隔适当距离测绘巷道掘进头地质断面的断面图式编录。

连续测绘巷顶水平切面地质情况的水平切面图式编录；以及连续测绘巷道多壁展开图的展开图式编录等。

在实际工作中，应根据地质条件的复杂程度、煤层的厚度和赋存状态、巷道与煤岩层的产状关系和生产的实际要求，合理选定井巷地质编录方式。

下面分述井巷地质编录的具体方法。

一、穿层巷道的地质编录穿层巷道包括竖井、暗井、平硐、石门和穿层斜井等。

这些巷道无论是铅直、倾斜或水平的，均系穿层掘凿，是研究煤系、煤层及其顶底板的主要巷道。

采矿场地质编录采矿场地质编录一.采场地质编录，建立在测量的1:200采场工程图册基础上，主要反映采场采准切割、矿房回采、矿体及其地质情况的1:200平、纵、剖三面地质图，采场与相邻采场及周边工程和地质情况。

二.采场地质编录是随着采场的采准、切割工程施工同时制订，并随着工程的进度和矿体二次圈定不断补充、修改和完善。

对回采的工作面，采用溜矿法开采时，拉底层必须编录实测。

每上采3~5m编录一次。

中深孔溜矿法采矿的采场，根据实测的孔位和深度按爆破效果，在图上圈出预计采空区范围，确定采下矿体的边界线。

要求在当月20日验收至月底前补充完善当月新的内容，采场回采完毕充填后即告结束。

采场地质编录图册需经地测部主任工程师、部长及公司总工审核后，方可存档备案。

三.图册的规格原则上采用45cm(长)×38cm(宽)图幅，超过该规格的采场需征得主管领导的同意。

四.图册封面采用统一印制的采场地质编录图册硬皮封面，封面上应填写矿区、中段、矿体、采场名称及编制年、月、日，责任签应附在封面上，字体统一用仿宋体表示，要求规整美观，封面的背面应附反映图册各主要图件、表格的目录(可打印后贴于背面)。

五.除图册封面外，图件纸张一律用透明纸制作，透明纸通常不应少于15张，特殊情况例外，封面、纸张及矿块储量计算表装订整齐后方可打坐标网描绘制图。

六.各种图件、表格的装订顺序，应是平面图在上，投影图(包括水平投影图及垂直投影图)其次，横剖面图附于最下面，储量计算表则放于平面图与封面之间。

七.图册上的各种工程、采场、地质体应严格按制作的统一图例标识。

八.坐标网、勘探线采用0.1mm线条，用2H铅笔绘制，勘探线名称统一标于图纸的正上方；各种工程、采场矿体界线采用0.2mm线条用H或HB铅笔绘制，各种穿脉工程名称应标于工程的正上方；矿体界线用红色铅笔圈识。

断层、构造线采用0.3mm。
