汽车电器

《汽车电器》教案一、教学目标1. 知识与技能：（1）使学生了解汽车电器的基本组成和功能；（2）让学生掌握汽车电器的基本维护和检修方法。

2. 过程与方法：（1）通过观察、分析，让学生掌握汽车电器的安装与调试方法；（2）培养学生动手操作能力和团队协作能力。

3. 情感态度与价值观：（1）培养学生对汽车电器行业的兴趣和热情；（2）培养学生遵守纪律、安全意识、环保意识和职业道德。

二、教学内容1. 汽车电器概述（1）汽车电器的定义及分类；（2）汽车电器的发展历程及趋势。

2. 汽车电器的基本组成（1）电源系统；（2）启动系统；（3）点火系统；（4）照明系统；（5）信号系统；（6）电器设备。

3. 汽车电器的主要功能（1）电源系统的功能；（2）启动系统的功能；（3）点火系统的功能；（4）照明系统的功能；（5）信号系统的功能；（6）电器设备的功能。

4. 汽车电器的维护与检修（1）电源系统的维护与检修；（2）启动系统的维护与检修；（3）点火系统的维护与检修；（4）照明系统的维护与检修；（5）信号系统的维护与检修；（6）电器设备的维护与检修。

5. 汽车电器的安全与环保（1）汽车电器的安全常识；（2）汽车电器的环保要求。

三、教学方法1. 采用讲授法，讲解汽车电器的基本概念、原理和操作方法；2. 采用演示法，展示汽车电器的实物和操作过程；3. 采用实践法，让学生动手操作，培养实际操作能力；4. 采用案例分析法，分析汽车电器故障案例，提高学生解决问题的能力；5. 采用小组讨论法，培养学生的团队协作能力和沟通能力。

四、教学资源1. 教材：《汽车电器》；2. 教室内的多媒体设备；3. 汽车电器实物模型；4. 汽车电器检修工具；5. 网络资源。

五、教学评价1. 课堂问答：评价学生对汽车电器基本概念的理解和掌握；2. 实操考核：评价学生在实际操作中的技能水平；3. 小组讨论：评价学生的团队协作能力和沟通能力；4. 课后作业：评价学生的学习效果和知识运用能力；5. 期末考试：全面评价学生对汽车电器的掌握程度。

汽车电器技术知识点总结1. 汽车电器系统概述汽车电器系统是整个汽车电气系统的一部分，主要由蓄电池、发电机、起动机、点火系统、照明系统、车身电气系统和电子设备等组成。

它的作用是提供电能，用来点火、起动发动机、供电照明和其他电子设备。

汽车电器系统的性能和可靠性对汽车的正常运行和安全行驶起着重要作用。

2. 蓄电池蓄电池是汽车电器系统的核心部件之一，主要用于储存电能，作为汽车启动、供电及辅助系统的电源。

蓄电池的容量、电压和循环寿命是评价其性能好坏的重要指标。

在使用过程中，需要定期检查蓄电池的电解液和充电状态，以确保其正常工作。

3. 发电机发电机是汽车的电源装置，通过机械能转换为电能，为蓄电池充电，并为整个车辆提供电能。

发电机通常由定子、转子、整流子和电刷等部件组成，通过转动产生电流，并通过整流器转换为直流电。

发电机的额定功率、输出电压、转速范围和稳压性能是评价其性能的重要指标。

4. 起动机汽车的起动机主要用于启动发动机，将电能转换为机械能，使发动机能够正常启动。

起动机通常由电动机、齿轮箱、开关和保险丝等部件组成，通过发电机蓄电池提供的电能来转动发动机，使其在空气和燃油的混合物爆炸推动下正常启动。

起动机的功率、扭矩和启动速度是评价其性能的重要指标。

5. 点火系统汽车的点火系统主要负责点火、燃烧和供电，使发动机正常工作。

点火系统通常由点火线圈、点火塞、点火线和点火开关等部件组成，通过电源系统提供的电能来产生高压电流，从而点火燃烧混合气体。

点火系统的点火能量、点火顺序和点火时间是评价其性能的重要指标。

6. 照明系统汽车的照明系统主要用于在夜间或恶劣天气条件下提供可见性，同时也用于标记和提示车辆的位置和行驶方向。

照明系统通常包括前照灯、后照灯、示宽灯、转向灯、刹车灯、逆光灯和前/后雾灯等部件。

照明系统的亮度、色温和寿命是评价其性能的重要指标。

7. 车身电气系统汽车的车身电气系统主要用于辅助和增强汽车的功能性能，包括电动窗、电动锁、电动天窗、电动座椅、空调控制等。

汽车电器的十大特点
1. 汽车电器广泛应用：现代汽车中的电子设备和电路控制了许多关键系统，如点火系统、车载娱乐、导航系统等。

2. 强大的计算能力：汽车电器使用微处理器和其他高性能计算设备，能够进行复杂的计算和数据处理。

3. 自动化控制：汽车电器控制诸如发动机管理、制动系统、车身稳定性控制等关键功能，实现车辆的自动化控制。

4. 节能与环保：汽车电器系统可以通过对发动机和其他系统的精确控制，实现燃油的更高效利用和减少排放。

5. 安全性：汽车电器设备通过实时监测和控制，提高了车辆的安全性能，例如刹车辅助系统、倒车雷达等。

6. 人机界面和信息娱乐：汽车电器设备为车内的人机交互提供了多种功能，如触摸屏、语音识别和车载娱乐系统。

7. 智能化与互联网：汽车电器系统的智能化和互联网连接能力，使车辆能够实现远程诊断、车辆追踪和云端数据共享等功能。

8. 电气化：汽车电器设备是汽车电气化的基础，包括电动车辆的电池、电动驱动系统等。

9. 多功能集成：现代汽车电器采用模块化设计和集成电路，将多个功能集成到一个设备中，提高了车辆的性能和功能。

10. 可靠性与故障诊断：汽车电器设备采用先进的故障监测和
诊断系统，能够精确检测和定位故障，并提供相应的修复建议。

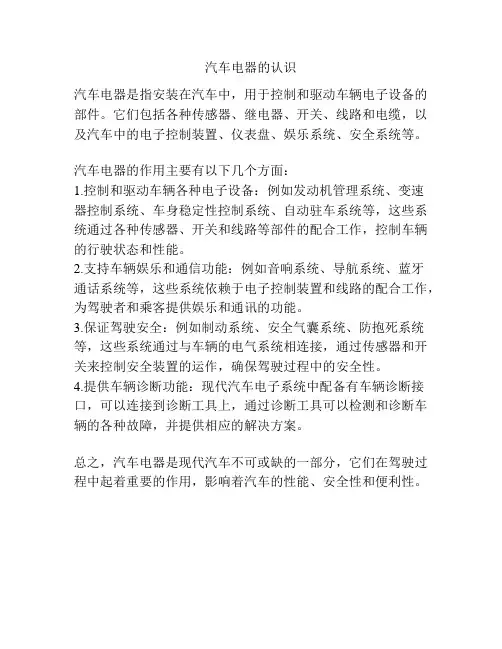

汽车电器的认识
汽车电器是指安装在汽车中，用于控制和驱动车辆电子设备的部件。

它们包括各种传感器、继电器、开关、线路和电缆，以及汽车中的电子控制装置、仪表盘、娱乐系统、安全系统等。

汽车电器的作用主要有以下几个方面：
1.控制和驱动车辆各种电子设备：例如发动机管理系统、变速
器控制系统、车身稳定性控制系统、自动驻车系统等，这些系统通过各种传感器、开关和线路等部件的配合工作，控制车辆的行驶状态和性能。

2.支持车辆娱乐和通信功能：例如音响系统、导航系统、蓝牙
通话系统等，这些系统依赖于电子控制装置和线路的配合工作，为驾驶者和乘客提供娱乐和通讯的功能。

3.保证驾驶安全：例如制动系统、安全气囊系统、防抱死系统等，这些系统通过与车辆的电气系统相连接，通过传感器和开关来控制安全装置的运作，确保驾驶过程中的安全性。

4.提供车辆诊断功能：现代汽车电子系统中配备有车辆诊断接口，可以连接到诊断工具上，通过诊断工具可以检测和诊断车辆的各种故障，并提供相应的解决方案。

总之，汽车电器是现代汽车不可或缺的一部分，它们在驾驶过程中起着重要的作用，影响着汽车的性能、安全性和便利性。

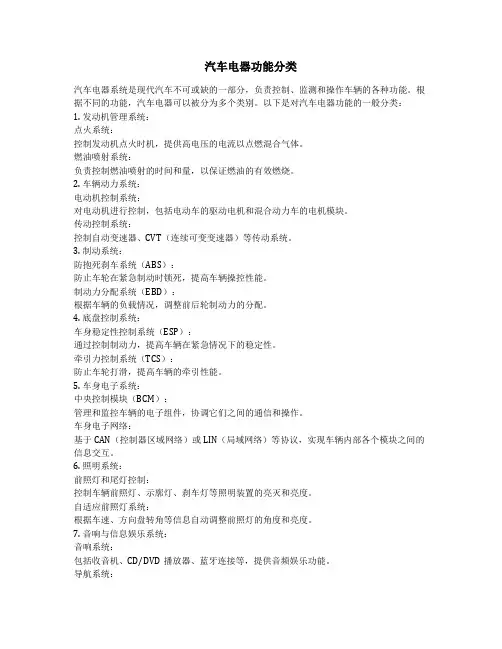

汽车电器功能分类汽车电器系统是现代汽车不可或缺的一部分，负责控制、监测和操作车辆的各种功能。

根据不同的功能，汽车电器可以被分为多个类别。

以下是对汽车电器功能的一般分类：1. 发动机管理系统：点火系统：控制发动机点火时机，提供高电压的电流以点燃混合气体。

燃油喷射系统：负责控制燃油喷射的时间和量，以保证燃油的有效燃烧。

2. 车辆动力系统：电动机控制系统：对电动机进行控制，包括电动车的驱动电机和混合动力车的电机模块。

传动控制系统：控制自动变速器、CVT（连续可变变速器）等传动系统。

3. 制动系统：防抱死刹车系统（ABS）：防止车轮在紧急制动时锁死，提高车辆操控性能。

制动力分配系统（EBD）：根据车辆的负载情况，调整前后轮制动力的分配。

4. 底盘控制系统：车身稳定性控制系统（ESP）：通过控制制动力，提高车辆在紧急情况下的稳定性。

牵引力控制系统（TCS）：防止车轮打滑，提高车辆的牵引性能。

5. 车身电子系统：中央控制模块（BCM）：管理和监控车辆的电子组件，协调它们之间的通信和操作。

车身电子网络：基于CAN（控制器区域网络）或LIN（局域网络）等协议，实现车辆内部各个模块之间的信息交互。

6. 照明系统：前照灯和尾灯控制：控制车辆前照灯、示廓灯、刹车灯等照明装置的亮灭和亮度。

自适应前照灯系统：根据车速、方向盘转角等信息自动调整前照灯的角度和亮度。

7. 音响与信息娱乐系统：音响系统：包括收音机、CD/DVD播放器、蓝牙连接等，提供音频娱乐功能。

导航系统：提供实时导航、交通信息等，帮助驾驶员规划行车路线。

8. 空调和舒适性系统：空调系统：控制车内温度、风速和风向，确保乘客舒适。

座椅加热和通风系统：提供座椅的加热和通风功能，增加驾驶员和乘客的舒适度。

9. 安全辅助系统：气囊系统：控制车辆的安全气囊，根据碰撞情况进行部署。

预碰撞系统：通过雷达、摄像头等传感器检测前方障碍物，采取预防措施减缓碰撞。

10. 车窗和天窗系统：电动车窗控制：控制车辆的电动车窗的升降。

汽车电器设备的组成汽车电器设备是指安装在汽车上的各种电子设备和电器元件，它们的作用是为汽车提供各种功能和服务。

汽车电器设备的组成可以分为以下几个方面：一、动力系统电器设备：1. 发动机控制单元(ECU)：负责监测和控制发动机的工作状态，包括点火、供油、排放等。

2. 点火系统：包括火花塞、点火线圈、点火模块等，用于提供点火能量，点燃混合气体。

3. 燃油系统：包括燃油泵、喷油嘴、燃油过滤器等，用于输送燃油到发动机，保证燃油供给。

4. 进气和排气系统：包括进气管、空气流量传感器、氧传感器、排气管等，用于控制进气和排气过程。

二、车身控制电器设备：1. 电动门窗系统：包括电动门窗开关、电动窗机构等，用于控制车辆的门窗开关。

2. 中央门锁系统：包括中央门锁开关、门锁驱动器等，用于实现车辆的远程集中锁车和解锁。

3. 防盗系统：包括车辆报警器、车辆防盗锁等，用于保护车辆免受盗窃。

4. 空调系统：包括压缩机、控制面板、温度传感器等，用于调节车内温度和湿度。

5. 车灯系统：包括前大灯、后尾灯、转向灯等，用于提供车辆照明和信号指示。

三、座椅和安全电器设备：1. 座椅调节系统：包括座椅电动调节开关、电动调节马达等，用于调节座椅的位置和角度。

2. 安全气囊系统：包括驾驶员和乘客安全气囊、碰撞传感器等，用于在碰撞时提供保护。

3. 安全带预紧器：包括安全带预紧器开关、预紧器机构等，用于在碰撞前迅速收紧安全带。

4. 倒车雷达系统：包括倒车雷达传感器、控制器等，用于辅助驾驶员进行倒车操作。

四、娱乐和通讯电器设备：1. 车载音响系统：包括收音机、音箱、功放器等，用于提供音乐和娱乐功能。

2. 车载导航系统：包括导航仪、GPS定位系统、显示屏等，用于提供导航和位置信息。

3. 蓝牙通讯系统：包括蓝牙耳机、蓝牙电话、蓝牙音乐播放器等，用于实现无线通讯和音频传输。

五、辅助驾驶电器设备：1. 自动泊车系统：包括泊车传感器、自动驾驶控制器等，用于辅助驾驶员进行泊车操作。

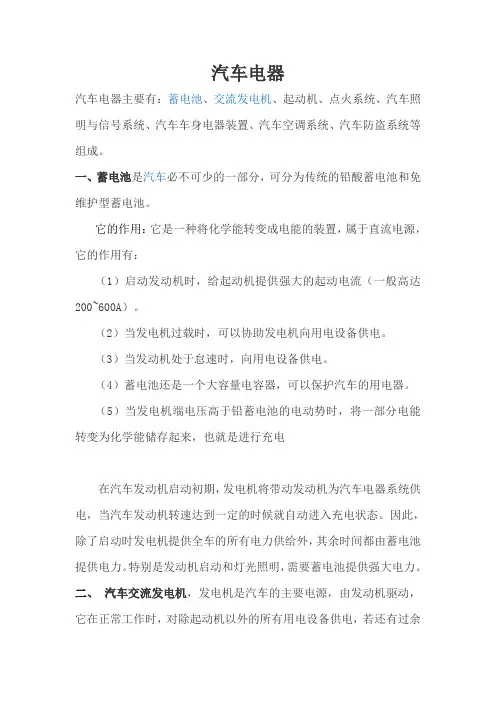

汽车电器汽车电器主要有：蓄电池、交流发电机、起动机、点火系统、汽车照明与信号系统、汽车车身电器装置、汽车空调系统、汽车防盗系统等组成。

一、蓄电池是汽车必不可少的一部分，可分为传统的铅酸蓄电池和免维护型蓄电池。

它的作用：它是一种将化学能转变成电能的装置，属于直流电源，它的作用有：（1）启动发动机时，给起动机提供强大的起动电流（一般高达200~600A）。

（2）当发电机过载时，可以协助发电机向用电设备供电。

（3）当发动机处于怠速时，向用电设备供电。

（4）蓄电池还是一个大容量电容器，可以保护汽车的用电器。

（5）当发电机端电压高于铅蓄电池的电动势时，将一部分电能转变为化学能储存起来，也就是进行充电在汽车发动机启动初期，发电机将带动发动机为汽车电器系统供电，当汽车发动机转速达到一定的时候就自动进入充电状态。

因此，除了启动时发电机提供全车的所有电力供给外，其余时间都由蓄电池提供电力。

特别是发动机启动和灯光照明，需要蓄电池提供强大电力。

二、汽车交流发电机，发电机是汽车的主要电源，由发动机驱动，它在正常工作时，对除起动机以外的所有用电设备供电，若还有过余能量，再向蓄电池充电。

交流发电机的结构1、转子（1）功能：产生正弦磁场。

（2）组成：铁芯、励磁绕组、转子轴、爪极、滑环（也称为集电环）。

（3）爪极的形状（鸟嘴形）：使磁场按正弦规律分布。

（4）滑环：滑环相互之间、滑环与轴之间都保持绝缘。

2、定子（1）功能：产生三相对称电动势。

（2）组成：铁芯、三相对称绕组（大多采用星形接法）。

3、整流器（1）功能：将定子绕组产生的三相交流电变换为直流电。

（2）组成：六只硅二极管、两个元件板。

4、充电指示灯作用：既指示发电机及调节器的工作情况，又可以在停车后提醒驾驶员及时关闭点火开关，避免浪费蓄电池电能。

三、起动机不同类型的汽车上使用的起动机尽管形式不同，但其直流电动机部分基本相似，主要的区别就在于传动机构和控制装置各有差异。

1）直流串励电动机的作用是将蓄电池输入的电能转换为机械能，产生电磁转矩。

汽车电器的组成
汽车电器是现代汽车中不可或缺的一部分，它们为汽车提供了各种重要的功能，例如点火、照明、通信、娱乐等等。

汽车电器的组成包括以下几个部分：
1. 电池：电池是汽车电器系统的核心部件，它为整个系统提供电力。

汽车电池通常使用铅酸电池，其工作原理是将化学能转化为电能，从而为汽车提供起动电流和稳定电压。

2. 发电机：发电机是汽车电器系统的另一重要部件，它负责为电池充电和为整个系统提供电力。

发电机的工作原理是利用发电机转子内的磁场和导线之间的电磁感应原理来产生电流。

3. 点火系统：点火系统是汽车引擎正常工作所必需的部件，它负责将电能转化为火花能，从而使汽油在汽缸内燃烧，推动活塞运动。

点火系统通常包括点火线圈、点火开关、点火塞和控制模块等部件。

4. 照明系统：照明系统是汽车安全行驶的重要保障，它负责为汽车提供前照灯、尾灯、转向灯、雾灯等照明功能。

照明系统通常使用灯泡、灯罩、反射器和电子控制模块等部件。

5. 通信系统：通信系统是现代汽车中不可或缺的一部分，它负责为汽车提供GPS导航、车载电话、无线上网等功能。

通信系统通常使用天线、收发器、中央处理器和显示器等部件。

6. 娱乐系统：娱乐系统是现代汽车中越来越受欢迎的一部分，它负责为汽车提供音乐、视频、游戏等娱乐功能。

娱乐系统通常使用音响、扬声器、屏幕和控制模块等部件。

汽车电器是现代汽车中不可或缺的一部分，它们为汽车提供了各种重要的功能，使得汽车更加安全、舒适和便利。

随着科技的不断发展，汽车电器系统也将不断升级和完善，为人们带来更加出色的驾驶体验。

汽车电器系统的认识
汽车电器系统是指车辆中用于控制和供电各种电子设备的系统。

该系统包括了一系列电气和电子设备，用于提供车辆的照明、通信、娱乐、安全和驾驶辅助等功能。

汽车电器系统的主要组成部分包括以下几个方面：
1. 电池：汽车电器系统以电池作为主要的电源供应装置。

电池能够储存电能并提供给各个电子设备使用。

2. 发电机：汽车发电机主要负责为电池充电，以保证系统中的电能始终充足。

发电机通过发动机的动力驱动，产生电能供应给电池和其他电子设备使用。

3. 电线和连接器：电线和连接器用于汽车电气设备之间的连接，传输电能和信号。

电线需要具备足够的导电性能和耐高温、耐腐蚀等特性，以确保系统的正常运行。

4. 控制模块：控制模块是汽车电器系统的核心部分，负责管理和控制各个电子设备的运行。

例如，车载电脑通过控制模块来协调各种系统的功能和操作。

5. 传感器：传感器用于感知车辆的各种参数和环境信息，例如温度、压力、速度等，通过传感器获取的数据可以用于控制和调整车辆的各种功能。

6. 照明系统：照明系统包括车辆的大灯、雾灯、示宽灯等，用
于提供行车照明和信号灯光。

7. 娱乐系统：娱乐系统包括音响、导航、蓝牙连接等，用于提供车内娱乐和通信功能。

8. 安全系统：安全系统包括防盗系统、刹车系统、安全气囊等，通过电器设备来保障车辆的安全性。

汽车电器系统的设计和维护需要掌握电子电路、控制原理和汽车电气布线等知识。

同时，对于汽车电器系统的故障排除和维修，也需要专业人员的技术和经验。

汽车电器与电子设备主要作用
1．电源系统
包括蓄电池、发电机.向全车用电设备供电，同时给蓄电池充电。

调节器的作用是使发电机的输出电压保持恒定。

2．起动系统
作用:用来起动发动机的，
3．点火系统
作用:是产生高压电火花，点燃汽油机发动机汽缸内的混合气。

4．照明系统
用来保证夜间行车安全。

5．信号系统
包括喇叭、蜂鸣器、闪光器及各种行车信号标识灯。

用来保证车辆运行时的人车安全。

6．仪表系统
用来显示发动机和汽车行驶中有关装置的工作状况。

7．辅助电器系统
包括电动刮水器、空调器、低温启动预热装置、收录机、点烟器、玻璃升降器等。

8．电子控制系统
包括电控燃油喷射装置、电子点火装置、制动防抱死装置、自动变速器等。

汽车电器与电子设备介绍汽车电器与电子设备是指在汽车上安装的各种电器和电子设备，其功能范围涵盖了车辆的驾驶安全、行车辅助、娱乐与舒适性等各个方面。

这些设备的应用不仅提高了汽车的性能和功能，也为驾驶者提供了更舒适便捷的行车体验。

下面将介绍几种常见的汽车电器与电子设备。

1.导航系统：导航系统是现代汽车上非常流行的一种电子设备。

它使用全球定位系统（GPS）和地图数据，为驾驶者提供详细的路线规划和导航信息。

导航系统可以帮助驾驶者准确找到目的地，并提供实时交通信息、道路状况和提示等功能，提高了行车安全性和方便性。

2.倒车雷达与摄像头：倒车雷达与摄像头也是一种常见的汽车电子设备，帮助驾驶者在倒车时更好地观察周围环境，避免碰撞。

倒车雷达使用声波或超声波技术，可以检测到车辆周围的障碍物，并通过报警提示驾驶者。

而倒车摄像头则通过摄像头捕捉后方图像，并在车辆的显示屏上显示出来，以辅助驾驶者更好地掌握倒车情况。

3.安全气囊系统：安全气囊系统是一项重要的汽车电子设备，对驾驶者和乘客的安全起到重要的作用。

当汽车发生碰撞或剧烈撞击时，安全气囊会迅速充气，防止乘客头部和身体受到严重伤害。

安全气囊可以根据撞击力度的不同，有选择性地充气，以减轻乘客的伤害。

4.车载娱乐系统：车载娱乐系统使驾驶者和乘客在行车过程中得以休闲娱乐，提高车内舒适性。

这种系统包括车载音响、车载电视、DVD播放器等设备，可以通过音频和视频娱乐内容，为乘坐车辆的人员提供音乐、电影和电视等多种娱乐选择。

5.智能驾驶辅助系统：随着智能化技术的发展，智能驾驶辅助系统越来越受到人们的关注。

这些系统包括自适应巡航控制系统（ACC）、自动紧急制动系统（AEB）、车道保持辅助系统（LKAS）等。

这些系统利用传感器、摄像头和雷达等技术，可以对车辆周围环境进行感知，并自动控制车辆的速度、加速、制动和转向，提升驾驶的安全性和舒适性。

除了上述介绍的几种常见的汽车电器与电子设备外，还有许多其他类型的设备，例如温度控制系统、车用空气净化器、车内氛围灯等。
