结构混凝土表观及内部缺陷无损检测技术继续教育之欧阳家百创编

第1题超声法检测中，换能器应通过( )与混凝土测试表面保持紧密结合。

A.胶粘剂B.耦合剂C.防腐剂D.阻锈剂答案:B您的答案：B题目分数：2此题得分：2.0批注：第2题超声法检测时应避免超声传播路径与附近钢筋轴线平行，如无法避免，应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。

A.1/2B.1/3C.1/4D.1/6答案:D您的答案：C题目分数：2此题得分：0.0批注：第3题根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义，不带波形显示的超声波检测仪( )用于混凝土的超声法检测。

A.不能B.可以C.经过验证可以D.无法确定答案:A您的答案：A题目分数：2此题得分：2.0批注：第4题超声法检测混凝土结合面时，构件的被测部位应具有使声波（）结合面的测试条件。

A.垂直B.斜穿C.平行D.垂直或斜穿答案:D您的答案：D题目分数：2此题得分：2.0批注：第5题混凝土裂缝深度常用的无损检测方法是（）。

A.尺量法B.塞尺法C.显微镜法D.超声波法答案:D您的答案：D题目分数：3此题得分：3.0批注：第6题裂缝的宽度量测精度不应低于（）。

A.1.0mmC.1.0cmD.10.0cm答案:A您的答案：A题目分数：3此题得分：3.0批注：第7题超声法检测结构混凝土裂缝时，当结构的裂缝部位只有一个可测表面时，单面平测法适用于裂缝深度不大于( )的情况。

A.200mmB.300mmC.400mmD.500mm答案:D您的答案：D题目分数：3此题得分：3.0批注：第8题依据CECS21:2000规范要求，用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于（）μs。

A.1B.0.1C.0.01D.0.5答案:B您的答案：B题目分数：3此题得分：3.0批注：第9题超声法检测混凝土缺陷，检测中出现可疑数据时应及时查找原因，必要时应进行( )。

A.复测校核B.密测点补测C.平测D.斜测答案:A,B您的答案：A,B题目分数：5此题得分：5.0批注：第10题常用的超声换能器有( )振动方式。

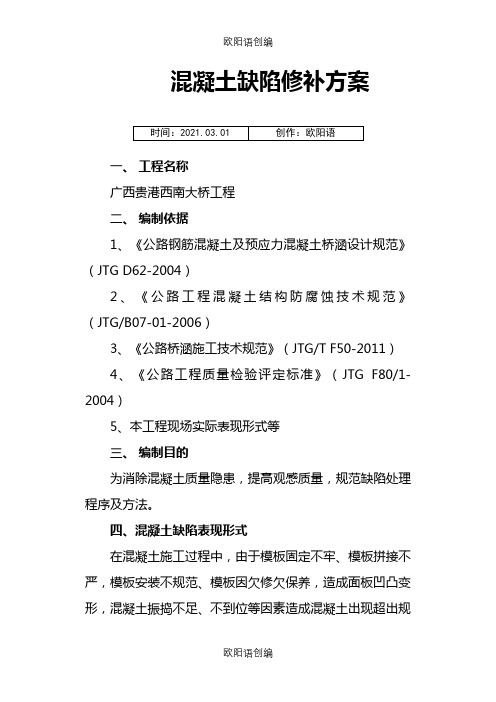

混凝土缺陷修补方案一、工程名称广西贵港西南大桥工程二、编制依据1、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）2、《公路工程混凝土结构防腐蚀技术规范》（JTG/B07-01-2006）3、《公路桥涵施工技术规范》（JTG/T F50-2011）4、《公路工程质量检验评定标准》（JTG F80/1-2004）5、本工程现场实际表现形式等三、编制目的为消除混凝土质量隐患，提高观感质量，规范缺陷处理程序及方法。

四、混凝土缺陷表现形式在混凝土施工过程中，由于模板固定不牢、模板拼接不严，模板安装不规范、模板因欠修欠保养，造成面板凹凸变形，混凝土振捣不足、不到位等因素造成混凝土出现超出规范要求的质量缺陷，混凝土缺陷主要表现为以下几项：麻面、漏筋、蜂窝、孔洞、凹凸错台、外形走样及裂缝等。

五、各种缺陷产生的原因1、麻面：所谓麻面是指混凝土构件表面局部缺浆粗糙，出现无数的小凹坑，但无露筋现象。

它产生的原因主要有：①模板在浇筑混凝土前没有充分浇水湿润或湿润不够；②模板上的脱模剂涂刷不均匀或漏刷；③模板拼缝不严密，混凝土浇筑时缝隙漏浆，构件表面沿模板缝隙出现麻面；④混凝土振捣不密实，混凝土中气泡未排出，部分气泡停留在模板表面，拆模后出现麻面。

2、露筋：露筋是指构件中的主筋、副筋或箍筋等部分或局部未被混凝土包裹而外露。

它产生的原因主要有：①混凝土浇捣时，钢筋保护层垫块移位或垫块间距过大甚至漏垫，钢筋紧贴模板，拆模后钢筋密集处产生露筋；②构件尺寸较小，钢筋过密，如遇到个别骨料粒径过大，水泥浆无法包裹钢筋和充满模板，拆模后钢筋密集处产生露筋；③模板拼缝不严，缝隙过大，混凝土漏浆严重，尤其是角边，拆模时又带掉边角出现露筋；④振捣手振捣不当，振到钢筋或碰击钢筋，造成钢筋移位或振捣不密实有钢筋处混凝土被挡住包不了钢筋；⑤钢筋绑扎不牢，保护层厚度不够，脱位突出。

3、蜂窝：拆模后构件有局部混凝土松酥，石多浆少，石子间出现空隙，形成蜂窝状的窟窿。

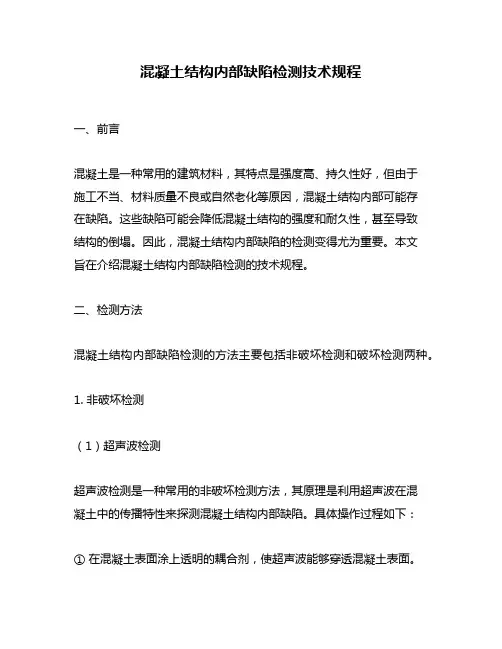

混凝土结构内部缺陷检测技术规程一、前言混凝土是一种常用的建筑材料，其特点是强度高、持久性好，但由于施工不当、材料质量不良或自然老化等原因，混凝土结构内部可能存在缺陷。

这些缺陷可能会降低混凝土结构的强度和耐久性，甚至导致结构的倒塌。

因此，混凝土结构内部缺陷的检测变得尤为重要。

本文旨在介绍混凝土结构内部缺陷检测的技术规程。

二、检测方法混凝土结构内部缺陷检测的方法主要包括非破坏检测和破坏检测两种。

1. 非破坏检测（1）超声波检测超声波检测是一种常用的非破坏检测方法，其原理是利用超声波在混凝土中的传播特性来探测混凝土结构内部缺陷。

具体操作过程如下：① 在混凝土表面涂上透明的耦合剂，使超声波能够穿透混凝土表面。

② 使用超声波探头对混凝土进行扫描，记录下超声波的反射信号。

③ 通过分析反射信号的强度、时间和频率等信息来确定混凝土内部的缺陷情况。

（2）雷达检测雷达检测是一种利用电磁波在混凝土中的传播特性来探测混凝土结构内部缺陷的方法。

具体操作过程如下：① 在混凝土表面涂上透明的耦合剂，使电磁波能够穿透混凝土表面。

② 使用雷达探头对混凝土进行扫描，记录下电磁波的反射信号。

③ 通过分析反射信号的强度、时间和频率等信息来确定混凝土内部的缺陷情况。

（3）红外热像检测红外热像检测是一种利用红外线在混凝土结构表面的辐射特性来探测混凝土结构内部缺陷的方法。

具体操作过程如下：① 在混凝土表面加热，使其达到稳定的温度分布。

② 使用红外热像仪对混凝土表面进行扫描，记录下混凝土表面的温度分布图像。

③ 通过分析温度分布图像来确定混凝土内部的缺陷情况。

2. 破坏检测破坏检测是一种通过对混凝土结构进行破坏来检测其内部缺陷的方法。

主要包括锤击法、钻孔法和核磁共振检测法等。

（1）锤击法锤击法是一种简单、快捷、经济的破坏检测方法，其原理是通过敲击混凝土结构表面来判断其强度和质量。

具体操作过程如下：① 使用锤子敲击混凝土结构表面，观察敲击声音和表面是否出现裂缝或碎屑等现象。

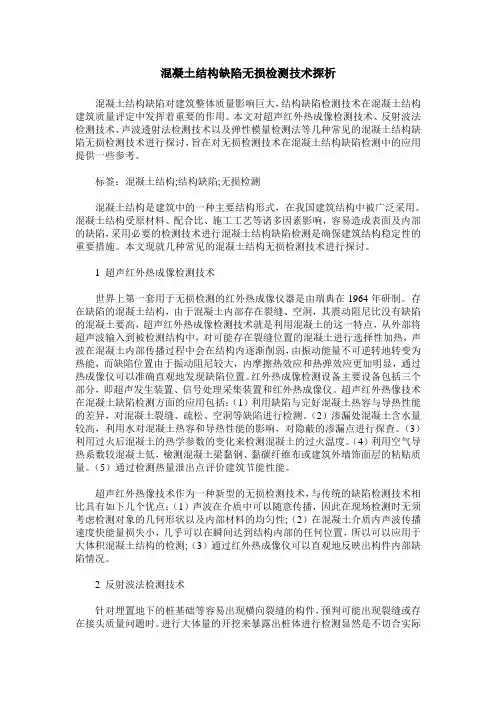

混凝土结构缺陷无损检测技术探析混凝土结构缺陷对建筑整体质量影响巨大，结构缺陷检测技术在混凝土结构建筑质量评定中发挥着重要的作用。

本文对超声红外热成像检测技术、反射波法检测技术、声波透射法检测技术以及弹性模量检测法等几种常见的混凝土结构缺陷无损检测技术进行探讨，旨在对无损检测技术在混凝土结构缺陷检测中的应用提供一些参考。

标签：混凝土结构;结构缺陷;无损检测混凝土结构是建筑中的一种主要结构形式，在我国建筑结构中被广泛采用。

混凝土结构受原材料、配合比、施工工艺等诸多因素影响，容易造成表面及内部的缺陷，采用必要的检测技术进行混凝土结构缺陷检测是确保建筑结构稳定性的重要措施。

本文现就几种常见的混凝土结构无损检测技术进行探讨。

1 超声红外热成像检测技术世界上第一套用于无损检测的红外热成像仪器是由瑞典在1964年研制。

存在缺陷的混凝土结构，由于混凝土内部存在裂缝、空洞，其震动阻尼比没有缺陷的混凝土要高，超声红外热成像检测技术就是利用混凝土的这一特点，从外部将超声波输入到被检测结构中，对可能存在裂缝位置的混凝土进行选择性加热，声波在混凝土内部传播过程中会在结构内逐渐削弱，由振动能量不可逆转地转变为热能，而缺陷位置由于振动阻尼较大，内摩擦热效应和热弹效应更加明显，通过热成像仪可以准确直观地发现缺陷位置。

红外热成像检测设备主要设备包括三个部分，即超声发生装置、信号处理采集装置和红外热成像仪。

超声红外热像技术在混凝土缺陷检测方面的应用包括：（1）利用缺陷与完好混凝土热容与导热性能的差异，对混凝土裂缝、疏松、空洞等缺陷进行检测。

（2）渗漏处混凝土含水量较高，利用水对混凝土热容和导热性能的影响，对隐蔽的渗漏点进行探查。

（3）利用过火后混凝土的热学参数的变化来检测混凝土的过火温度。

（4）利用空气导热系数较混凝土低，檢测混凝土梁黏钢、黏碳纤维布或建筑外墙饰面层的粘贴质量。

（5）通过检测热量泄出点评价建筑节能性能。

超声红外热像技术作为一种新型的无损检测技术，与传统的缺陷检测技术相比具有如下几个优点：（1）声波在介质中可以随意传播，因此在现场检测时无须考虑检测对象的几何形状以及内部材料的均匀性;（2）在混凝土介质内声波传播速度快能量损失小，几乎可以在瞬间达到结构内部的任何位置，所以可以应用于大体积混凝土结构的检测;（3）通过红外热成像仪可以直观地反映出构件内部缺陷情况。

混凝土缺陷检测的无损检测方法混凝土是建筑结构中最常用的材料之一，但它也容易出现缺陷，如裂缝、空洞、气孔等。

这些缺陷会影响混凝土的强度和耐久性，因此需要及时检测和修复。

无损检测是一种非破坏性的检测方法，可以有效地检测混凝土缺陷，本文将介绍混凝土缺陷检测的无损检测方法。

一、超声波检测法超声波检测法是一种常用的混凝土缺陷检测方法。

它利用超声波在混凝土中的传播和反射来检测混凝土中的缺陷。

具体方法如下：1.准备设备：超声波检测仪、探头、计算机等。

2.选择合适的探头：根据混凝土的厚度和要检测的缺陷深度选择合适的探头。

3.设置超声波检测仪：根据混凝土的特性和要检测的缺陷类型设置超声波检测仪的参数。

4.检测混凝土：将探头放在混凝土表面，通过超声波检测仪发送超声波，然后接收反射波，并将数据传输到计算机进行处理和分析。

5.分析结果：根据计算机显示的结果判断混凝土中是否存在缺陷，并确定缺陷的位置和大小。

二、雷达检测法雷达检测法是一种利用电磁波来检测混凝土缺陷的无损检测方法。

具体方法如下：1.准备设备：雷达检测仪、天线、计算机等。

2.选择合适的天线：根据混凝土的厚度和要检测的缺陷深度选择合适的天线。

3.设置雷达检测仪：根据混凝土的特性和要检测的缺陷类型设置雷达检测仪的参数。

4.检测混凝土：将天线放在混凝土表面，通过雷达检测仪发送电磁波，然后接收反射波，并将数据传输到计算机进行处理和分析。

5.分析结果：根据计算机显示的结果判断混凝土中是否存在缺陷，并确定缺陷的位置和大小。

三、红外热像检测法红外热像检测法是一种利用红外热像仪来检测混凝土缺陷的无损检测方法。

它通过检测混凝土表面的温度差异来判断混凝土中是否存在缺陷。

具体方法如下：1.准备设备：红外热像仪、计算机等。

2.设置红外热像仪：根据混凝土的特性和要检测的缺陷类型设置红外热像仪的参数。

3.检测混凝土：将红外热像仪对准混凝土表面，记录混凝土表面的温度分布情况，并将数据传输到计算机进行处理和分析。

混凝土结构中的缺陷检测方法一、引言混凝土结构是现代建筑中最常见的建筑材料之一，它具有强度高、耐久性好、施工方便等优点，在建筑和交通工程领域得到广泛应用。

但是，混凝土结构在使用过程中也会出现许多问题，如开裂、渗漏、腐蚀等缺陷，这些问题可能会导致结构的失效和危害人们的生命财产安全。

因此，混凝土结构中的缺陷检测方法对于保障结构安全具有重要意义。

二、常见的混凝土结构缺陷在进行混凝土结构缺陷检测之前，需要了解混凝土结构中常见的缺陷类型。

常见的混凝土结构缺陷包括以下几种：1. 开裂：混凝土结构由于受到温度、荷载等因素的影响，可能会出现不同程度的开裂，从而影响结构的使用寿命和安全性。

2. 渗漏：混凝土结构中的渗漏问题可能会导致结构失效，并影响结构的使用。

3. 腐蚀：混凝土结构中的钢筋可能会受到腐蚀的影响，从而导致结构的失效。

4. 空鼓：混凝土结构中的空鼓可能会导致结构的强度降低，影响结构的使用寿命和安全性。

三、混凝土结构缺陷检测方法为了保障混凝土结构的安全性，需要采用合适的方法进行缺陷检测。

下面将介绍一些常用的混凝土结构缺陷检测方法。

1. 超声波检测法超声波检测法是一种无损检测方法，它利用超声波在混凝土中传播的特性，对混凝土结构中的缺陷进行检测。

超声波检测法可以检测混凝土结构中的裂缝、空鼓等缺陷，具有检测速度快、精度高等优点。

2. X射线检测法X射线检测法是一种无损检测方法，它利用X射线在混凝土中的穿透性，对混凝土结构中的缺陷进行检测。

X射线检测法可以检测混凝土结构中的裂缝、空鼓等缺陷，具有检测深度大、精度高等优点。

3. 磁粉检测法磁粉检测法是一种表面检测方法，它利用磁场对混凝土结构中的缺陷进行检测。

磁粉检测法可以检测混凝土结构中的裂纹、裂缝等缺陷，具有检测速度快、精度高等优点。

4. 综合检测法综合检测法是一种将多种检测方法综合运用的方法，它可以对混凝土结构中的各种缺陷进行全面、准确的检测。

综合检测法可以通过多种手段对混凝土结构进行检测，提高检测的准确性和可靠性。

试验检测继续教育《结构混凝土表观及内部缺陷无损检测技术》答案公路水运检测继续教育结构混凝土表观及内部缺陷无损检测技术答案第1题超声法检测中，换能器应通过( )与混凝土测试表面保持紧密结合。

A.胶粘剂B.耦合剂C.防腐剂D.阻锈剂答案:B您的答案：B题目分数：2此题得分：2.0批注：第2题超声法检测时应避免超声传播路径与附近钢筋轴线平行，如无法避免，应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。

A.1/2B.1/3C.1/4D.1/6答案:D您的答案：C题目分数：2此题得分：0.0批注：第3题根据《超声法检测混凝土缺陷技术规程》CECS21:2022年的定义，不带波形显示的超声波检测仪( )用于混凝土的超声法检测。

A.不能B.可以C.经过验证可以D.无法确定答案:A您的答案：A题目分数：2此题得分：2.0批注：第4题超声法检测混凝土结合面时，构件的被测部位应具有使声波（）结合面的测试条件。

A.垂直B.斜穿C.平行D.垂直或斜穿答案:D您的答案：D题目分数：2此题得分：2.0批注：第5题混凝土裂缝深度常用的无损检测方法是（）。

A.尺量法B.塞尺法C.显微镜法D.超声波法答案:D您的答案：D题目分数：3此题得分：3.0批注：第6题裂缝的宽度量测精度不应低于（）。

A.1.0mm公路水运检测继续教育结构混凝土表观及内部缺陷无损检测技术答案B.10.0mmC.1.0cmD.10.0cm答案:A您的答案：A题目分数：3此题得分：3.0批注：第7题超声法检测结构混凝土裂缝时，当结构的裂缝部位只有一个可测表面时，单面平测法适用于裂缝深度不大于( )的情况。

A.200mmB.300mmC.400mmD.500mm答案:D您的答案：D题目分数：3此题得分：3.0批注：第8题依据CECS21:2022年规范要求，用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于（）μs。

A.1B.0.1C.0.01D.0.5答案:B您的答案：B题目分数：3此题得分：3.0批注：第9题超声法检测混凝土缺陷，检测中出现可疑数据时应及时查找原因，必要时应进行( )。

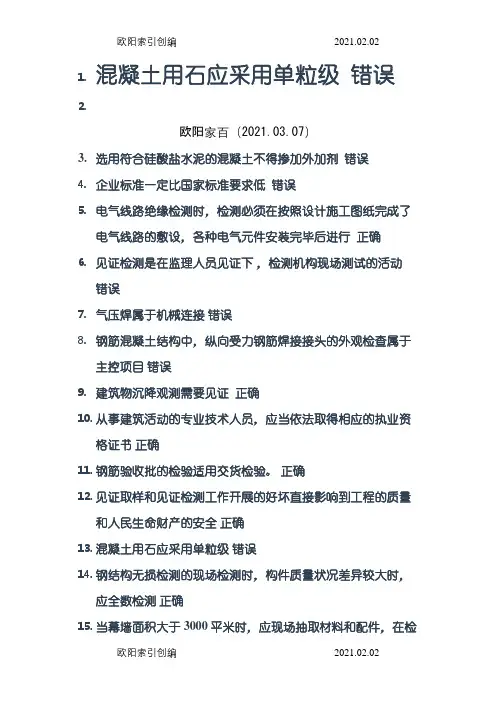

1.混凝土用石应采用单粒级错误2.欧阳家百（2021.03.07）3.选用符合硅酸盐水泥的混凝土不得掺加外加剂错误4.企业标准一定比国家标准要求低错误5.电气线路绝缘检测时，检测必须在按照设计施工图纸完成了电气线路的敷设，各种电气元件安装完毕后进行正确6.见证检测是在监理人员见证下，检测机构现场测试的活动错误7.气压焊属于机械连接错误8.钢筋混凝土结构中，纵向受力钢筋焊接接头的外观检查属于主控项目错误9.建筑物沉降观测需要见证正确10.从事建筑活动的专业技术人员，应当依法取得相应的执业资格证书正确11.钢筋验收批的检验适用交货检验。

正确12.见证取样和见证检测工作开展的好坏直接影响到工程的质量和人民生命财产的安全正确13.混凝土用石应采用单粒级错误14.钢结构无损检测的现场检测时，构件质量状况差异较大时，应全数检测正确15.当幕墙面积大于3000平米时，应现场抽取材料和配件，在检测实验室安装制作试件进行气密性能检测正确16.团体标准供社会自愿采用正确17.在制作砂浆立方体抗压强度试验的试件时，砂应用5mm筛过筛正确18.配电与照明节能工程中，低压配电系统选择电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。

正确19.钢筋焊接接头进行复验时，应再切取3个试件错误20.对于强度等级为52.5普通硅酸盐水泥，其3d的抗折强度应该大于3.5MPa。

错误21.施工单位必须建立健全施工质量检验制度正确22.依据《蒸压加气混凝土砌块》（GB 11968-2006）的规定，对蒸压加气混凝土进行干密度试验，应从每个检验批抽取3组共9块来进行试验。

正确23.掺加泵送剂的受检混凝土的减水率应大于等于10%。

错误24.工程监理单位与承包单位串通给建设单位造成损失的，应与承包单位承担连带赔偿责任。

正确25.对有根据认为不符合保障人体健康的产品，县级以上产品质量监督部门可以查封或者扣押。

正确26.从事产品质量认证的社会中介机构必须依法设立，不得与行政机关和其他国家机关存在隶属关系或者其他利益关系。

江苏省建设工程质量检测人员岗位合格证考核试卷欧阳引擎（2021.01.01）混凝土结构及构件实体、后置埋件B卷（满分100分，时间80分钟）姓名考试号单位一、单项选择题（每题1分，共计40分）1、回弹仪率定试验所用的钢砧应每B年送授权计量检定机构检定或校准。

A、1B、2C、3D、52、对有条件的地区和部门，应制定本地区的测强曲线或专用测强曲线，经上级主管部门组织审定和批准后实施。

各检测单位应按B的次序选用测强曲线。

A、统一测强曲线、地区测强曲线、专用测强曲线B、专用测强曲线、地区测强曲线、统一测强曲线C、地区测强曲线、专用测强曲线、统一测强曲线D、统一测强曲线、专用测强曲线、地区测强曲线3、混凝土回弹仪率定试验时，弹击杆应分次旋转，每次旋转宜为。

A、两次、180B、三次、120C、四次、90D、两次、904、回弹法检测混凝土抗压强度时，专用测强曲线平均相对误差不应大于A。

A、±12%B、±14%C、±15%D、±16%5、回弹法检测混凝土抗压强度时，当碳化深度极差大于Cmm，应在每一测区测量碳化深度。

A、0.5B、1.0C、2.0D、6.06、当泵送混凝土粗骨料最大公称直径大于Amm时，测区混凝土强度不得按现行《回弹法检测混凝土抗压强度技术规程》进行强度换算。

A、31.5B、32.5C、42.5D、457、回弹法检测混凝土强度时，每一测点回弹值读数精确至AMPa。

A、1B、0.1C、0.01D、0.0018、超声回弹综合法，如采用超声波角测法时，换能器中心与构件边缘的距离不宜小于B mm。

A、150B、200C、250D、3009、超声回弹综合法，如采用超声波平测法时，两换能器连线与附近钢筋轴线形成角度C为宜。

A、0B、30C、45D、6010、超声回弹综合法，如采用超声波平测法时，超声测距宜采用D mm。

A、100B、200C、300D、40011、超声回弹综合法，如采用超声波平测法时，超声测距宜采用D mm。

结构混凝土表观及内部缺陷无损检测技术（一）（二）第1题超声法检测中，换能器应通过( )与混凝土测试表面保持紧密结合。

A.胶粘剂B.耦合剂C.防腐剂D.阻锈剂答案:B您的答案：B题目分数：2此题得分：2.0批注：第2题超声法检测时应避免超声传播路径与附近钢筋轴线平行，如无法避免，应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。

A.1/2B.1/3C.1/4D.1/6答案:D您的答案：D题目分数：2此题得分：2.0批注：第3题根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义，不带波形显示的超声波检测仪( )用于混凝土的超声法检测。

A.不能B.可以C.经过验证可以D.无法确定答案:A您的答案：A题目分数：2此题得分：2.0批注：第4题超声法检测混凝土结合面时，构件的被测部位应具有使声波（）结合面的测试条件。

A.垂直B.斜穿C.平行D.垂直或斜穿答案:D您的答案：D题目分数：2此题得分：2.0批注：第5题混凝土裂缝深度常用的无损检测方法是（）。

A.尺量法B.塞尺法C.显微镜法D.超声波法答案:D您的答案：D题目分数：3此题得分：3.0批注：第6题裂缝的宽度量测精度不应低于（）。

A.1.0mmB.10.0mmC.1.0cmD.10.0cm答案:A您的答案：A题目分数：3此题得分：3.0批注：第7题超声法检测结构混凝土裂缝时，当结构的裂缝部位只有一个可测表面时，单面平测法适用于裂缝深度不大于( )的情况。

A.200mmB.300mmC.400mmD.500mm答案:D您的答案：D题目分数：3此题得分：3.0批注：第8题依据CECS21:2000规范要求，用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于（）μs。

A.1B.0.1C.0.01D.0.5答案:B您的答案：B题目分数：3此题得分：3.0批注：第9题超声法检测混凝土缺陷，检测中出现可疑数据时应及时查找原因，必要时应进行( )。
