(完整word版)2019年检测工程师结构混凝土表观及内部缺陷无损检测技术试题答案
- 格式:doc
- 大小:20.11 KB
- 文档页数:8
第1题超声法检测中,换能器应通过( )与混凝土测试表面保持紧密结合。
A.胶粘剂B.耦合剂C.防腐剂D.阻锈剂答案:B您的答案:B题目分数:2此题得分:2.0批注:第2题超声法检测时应避免超声传播路径与附近钢筋轴线平行,如无法避免,应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。
A.1/2B.1/3C.1/4D.1/6答案:D您的答案:C题目分数:2此题得分:0.0批注:第3题根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义,不带波形显示的超声波检测仪( )用于混凝土的超声法检测。
A.不能B.可以C.经过验证可以D.无法确定答案:A您的答案:A题目分数:2此题得分:2.0批注:第4题超声法检测混凝土结合面时,构件的被测部位应具有使声波()结合面的测试条件。
A.垂直B.斜穿C.平行D.垂直或斜穿答案:D您的答案:D题目分数:2此题得分:2.0批注:第5题混凝土裂缝深度常用的无损检测方法是()。
A.尺量法B.塞尺法C.显微镜法D.超声波法答案:D您的答案:D题目分数:3此题得分:3.0批注:第6题裂缝的宽度量测精度不应低于()。
A.1.0mmC.1.0cmD.10.0cm答案:A您的答案:A题目分数:3此题得分:3.0批注:第7题超声法检测结构混凝土裂缝时,当结构的裂缝部位只有一个可测表面时,单面平测法适用于裂缝深度不大于( )的情况。
A.200mmB.300mmC.400mmD.500mm答案:D您的答案:D题目分数:3此题得分:3.0批注:第8题依据CECS21:2000规范要求,用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于()μs。
A.1B.0.1C.0.01D.0.5答案:B您的答案:B题目分数:3此题得分:3.0批注:第9题超声法检测混凝土缺陷,检测中出现可疑数据时应及时查找原因,必要时应进行( )。
A.复测校核B.密测点补测C.平测D.斜测答案:A,B您的答案:A,B题目分数:5此题得分:5.0批注:第10题常用的超声换能器有( )振动方式。
钢筋混凝土构件无损检测方法及实践【摘要】在混凝土结构中,钢筋是最主要的构件之一,钢筋直接决定了结构的抗压性、抗剪性、抗震性、抗冲性和抗冲性等。
对钢筋位置、钢筋直径、钢筋保护层厚度及钢筋锈蚀程度的有效检验是评价钢筋混凝土结构耐久性好坏的重要前提。
对混凝土结构中的钢筋进行无损检测,是在不影响其使用性能的前提下进行物理检测方声、光、电、磁、热和射线等物理方法,通过测得的物理量与结构强度尺寸及完整性等的相关性分析达到检测的目的。
本文对钢筋混凝土构件无损检测方法及实践进行研究。
关键词:建筑结构;无损检测技术;电磁感应法1.钢筋混凝土检测的传统方法为确保钢筋混凝土的质量,必须了解其构件的强度及内部缺陷的分布情况。
钢筋混强度是指指受力达到极限时的应力值。
要精确掌握这些数值,就必须对混凝土进行破坏性试验。
在试验中,为了不破坏钢筋混凝土结构本身,也为准确测量结构强度,通常采用搅拌前取样的方法,制作与钢筋混凝土条件相同的标准试块。
对标准试块进行检测,确定钢筋混凝土的强度。
该方法虽可对以钢筋混凝土的强度进行,但受成型条件、养护条件、受力等因素的影响,混凝土试块强度与钢筋混凝土本强度可能有一定差距,影响试验的准确性。
因为试块是单个的,不能完全代表整体,因此这种检测方法也存在一些缺陷。
1.钢筋混凝土主体结构检测的主要内容2.1外观质量和尺寸偏差检验外观质量和缺陷检测分为蜂窝状、麻点表面、空洞、夹渣、露筋、裂缝、松散区和混凝土结合面质量。
这类工程可采用目测和尺度来检验:建筑结构工程的检验数量和质量检验应为全部构件。
采用GB50204《混凝土结构工程施工质量验收规范》进行评定。
对混凝土主体结构构件的尺寸及偏差进行检测,可分为截面尺寸、标高、轴线尺寸、埋入构件位置、垂直度、表面光洁度六项。
上述尺寸应以设计图中规定的尺寸为准,并确定其偏差。
2.2混凝土构件压缩强度测定法对混凝土构件抗压强度的检测可以分为两大类:静态检测法和动态检测法。
论建筑结构工程质量检测中的无损检测技术1. 引言1.1 背景介绍建筑结构工程质量检测是建筑行业中非常重要的环节,它是保证工程质量和安全的重要手段之一。
随着建筑技术的不断发展和建筑结构的不断复杂化,传统的质量检测手段已经不能满足对工程质量的要求。
而无损检测技术则以其无损、高效、准确的特点逐渐受到了广泛的关注和应用。
在建筑结构工程中,无损检测技术通过利用物理学原理和工程技术手段,可以在不破坏结构完整性的情况下,对结构内部的缺陷或异常进行检测和分析。
这种技术能够对混凝土、钢结构等材料进行全面、及时、准确的检测,帮助工程师及时发现和解决质量问题,提高工程质量和安全水平。
无损检测技术在建筑结构工程质量检测中具有重要的意义和价值。
本文旨在探讨建筑结构工程质量检测中的无损检测技术,介绍其技术原理和应用情况,为进一步推动建筑行业质量管理水平提升提供参考和借鉴。
1.2 研究目的研究目的是为了探讨建筑结构工程质量检测中无损检测技术的应用和发展现状,从而提高建筑工程的质量和安全性。
通过对各种无损检测技术的原理、特点和应用进行详细分析,可以为工程监理和施工单位提供科学的技术支持和指导,确保建筑结构工程的质量达到预期标准。
研究还旨在探讨目前无损检测技术存在的问题和不足之处,为技术的进一步改进和完善提供参考。
通过深入研究无损检测技术在建筑工程中的应用,可以为建筑行业提供更准确、快速和可靠的质量检测手段,推动建筑工程质量管理水平的提升,促进行业的健康发展。
1.3 研究意义建筑结构工程质量检测是确保建筑物安全、耐久和可靠的重要环节。
而无损检测技术作为一种非破坏性检测方法,能够在不破坏建筑结构的情况下,检测出可能存在的隐患和缺陷,为工程质量检测提供了重要的技术支持。
研究意义主要体现在以下几个方面:首先,无损检测技术可以帮助工程师和施工人员及时发现和解决建筑结构中的质量问题,提高建筑物的安全性和稳定性,减少事故发生的概率,保障人们的生命财产安全。

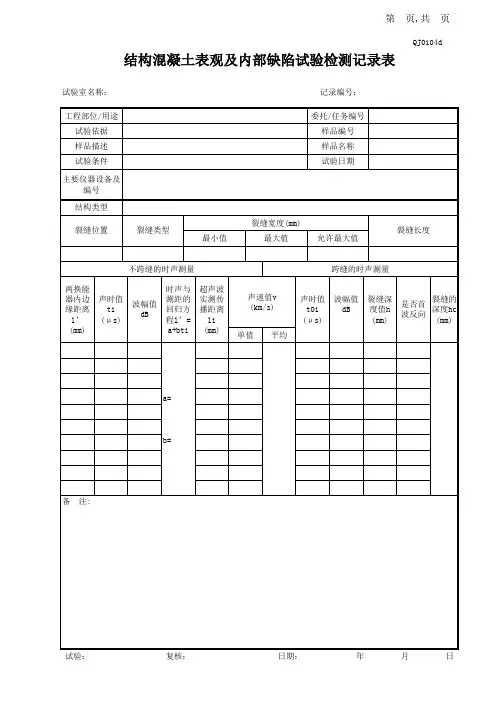

超声波检测混凝土表观及内部缺陷操作规程一、裂缝深度检测1、单面平测法(1)当结构的裂缝部位只有一个可测表面,估计裂缝深度又能源工业大于500mm时,可采用单面平测法。
平测时应在裂缝的初测部位,以不同的测距,按跨缝和不跨缝布置测点(布置测点时应避开钢筋影响)进行检测,其检测步骤为:1)不跨缝的声时测量:将T和R换能器置于裂缝附近同一侧,以两个换能器内边缘间距(l’)等于100、150、200、250mm……分别读取声时值(t i),绘制“时—距”坐标(见《超声波检测混凝土缺陷技术规程》图5.2.1-1)或用回归分析的方法求出声时与测距之间的回归直线方程: li=a+bti,每测点超声波实际传播距离li为: li= l’+ a式中li——第i点的超声波实际传播距离(mm)l’——第i点的R、T换能器内边缘间距(mm)a——“时——距”图中l’轴的截距或回归直线方程的常数项(mm)不跨缝平测的混凝土声速值为:v=(ln’-l1’)/(tn-t1)(km/s)或v=b(km/s)式中ln’、 l1’——第n点和第1点的测距(mm)tn、t1——第n点和第1点读取的声时值(us)b——回归系数2)跨缝的声时测量:(见《超声波检测混凝土缺陷技术规程》CECS21:2000图5.2.1-2)所示,将T、R换能器分别置于以裂缝对称的两侧,l’取100、150、250mm……分别读取声时值t i0,同时观察首波相位的变化。
(2)平测法检测,裂缝深度应按下式计算详见《超声波检测混凝土缺陷技术规程》CECS21:2000式5.2.2-1和5.2.2-2。
(3)裂缝深度的确定方法如下:1)跨缝测量中,当在某测距发现首波反相时,可用该测距及两个相邻测距的测量值按《超声波检测混凝土缺陷技术规程》CECS21:2000式5.2.2-1计算h ci值,取此三点h ci的平均值作为该裂缝的深度值(h c)。
2)跨缝测量中如难于发现首波反相,则以不同测距按式5.2.2-1、5.2.2-2计算h ci及其平均值(m hc)。
一、实验目的本次实验旨在了解结构无损检测的基本原理、方法、仪器及其应用,掌握各种无损检测技术的操作流程,并通过对实际结构进行检测,验证无损检测技术的有效性。
二、实验原理结构无损检测是一种在不破坏被检测对象的前提下,对其内部缺陷、损伤、性能等进行检测的技术。
常用的无损检测方法有超声波检测、射线检测、磁粉检测、渗透检测、涡流检测等。
1. 超声波检测(UT):利用超声波在材料中传播的特性,通过检测超声波的反射、折射、散射等行为,判断材料内部缺陷的位置、大小和形状。
2. 射线检测(RT):利用X射线、γ射线等射线在材料中传播的特性,通过检测射线在材料中的衰减、散射等现象,判断材料内部缺陷的位置、大小和形状。
3. 磁粉检测(MT):利用磁性材料在磁场中的磁化特性,通过检测磁粉在缺陷处聚集的情况,判断材料表面和近表面缺陷的位置、大小和形状。
4. 渗透检测(PT):利用液体或气体在材料表面张力作用下的渗透能力,通过检测渗透液在缺陷处的滞留情况,判断材料表面缺陷的位置、大小和形状。
5. 涡流检测(ET):利用导电材料在交变磁场中产生涡流的特性,通过检测涡流的分布情况,判断材料表面和近表面缺陷的位置、大小和形状。
三、实验内容1. 超声波检测:使用便携式超声波探伤仪,对实验用金属板进行检测,观察超声波在金属板中的传播情况,分析金属板内部的缺陷。
2. 射线检测:使用X射线探伤仪,对实验用金属板进行检测,观察X射线在金属板中的传播情况,分析金属板内部的缺陷。
3. 磁粉检测:使用磁粉探伤仪,对实验用金属板进行检测,观察磁粉在缺陷处的聚集情况,分析金属板表面和近表面缺陷。
4. 渗透检测:使用渗透探伤仪,对实验用金属板进行检测,观察渗透液在缺陷处的滞留情况,分析金属板表面缺陷。
5. 涡流检测:使用涡流探伤仪,对实验用金属板进行检测,观察涡流的分布情况,分析金属板表面和近表面缺陷。
四、实验结果与分析1. 超声波检测:在金属板中检测到多个缺陷,通过分析超声波的传播情况,确定缺陷的位置、大小和形状。
结构混凝土表观及内部缺陷无损检测技术(一)(二)第1题超声法检测中,换能器应通过( )与混凝土测试表面保持紧密结合。
A.胶粘剂B.耦合剂C.防腐剂D.阻锈剂答案:B您的答案:B题目分数:2此题得分:2.0批注:第2题超声法检测时应避免超声传播路径与附近钢筋轴线平行,如无法避免,应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。
A.1/2B.1/3C.1/4D.1/6答案:D您的答案:D题目分数:2此题得分:2.0批注:第3题根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义,不带波形显示的超声波检测仪( )用于混凝土的超声法检测。
A.不能B.可以C.经过验证可以D.无法确定答案:A您的答案:A题目分数:2此题得分:2.0批注:第4题超声法检测混凝土结合面时,构件的被测部位应具有使声波()结合面的测试条件。
A.垂直B.斜穿C.平行D.垂直或斜穿答案:D您的答案:D题目分数:2此题得分:2.0批注:第5题混凝土裂缝深度常用的无损检测方法是()。
A.尺量法B.塞尺法C.显微镜法D.超声波法答案:D您的答案:D题目分数:3此题得分:3.0批注:第6题裂缝的宽度量测精度不应低于()。
A.1.0mmB.10.0mmC.1.0cmD.10.0cm答案:A您的答案:A题目分数:3此题得分:3.0批注:第7题超声法检测结构混凝土裂缝时,当结构的裂缝部位只有一个可测表面时,单面平测法适用于裂缝深度不大于( )的情况。
A.200mmB.300mmC.400mmD.500mm答案:D您的答案:D题目分数:3此题得分:3.0批注:第8题依据CECS21:2000规范要求,用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于()μs。
A.1B.0.1C.0.01D.0.5答案:B您的答案:B题目分数:3此题得分:3.0批注:第9题超声法检测混凝土缺陷,检测中出现可疑数据时应及时查找原因,必要时应进行( )。

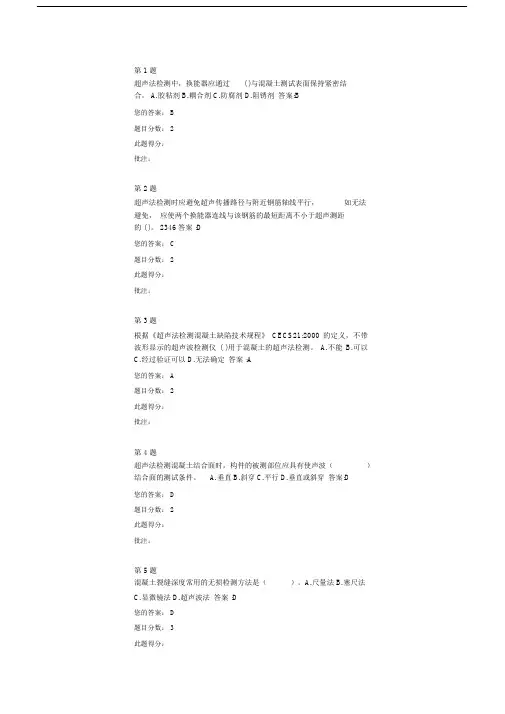

第 1 题超声法检测中,换能器应通过( )与混凝土测试表面保持紧密结合。
A.胶粘剂 B.耦合剂 C.防腐剂 D.阻锈剂答案:B您的答案: B题目分数: 2此题得分:批注:第 2 题超声法检测时应避免超声传播路径与附近钢筋轴线平行,如无法避免,应使两个换能器连线与该钢筋的最短距离不小于超声测距的 ( )。
2346答案 :D您的答案: C题目分数: 2此题得分:批注:第 3 题根据《超声法检测混凝土缺陷技术规程》CECS21:2000 的定义,不带波形显示的超声波检测仪( )用于混凝土的超声法检测。
A.不能B.可以C.经过验证可以 D.无法确定答案 :A您的答案: A题目分数: 2此题得分:批注:第 4 题)超声法检测混凝土结合面时,构件的被测部位应具有使声波(结合面的测试条件。
A.垂直 B.斜穿 C.平行 D.垂直或斜穿答案:D您的答案: D题目分数: 2此题得分:批注:第 5 题混凝土裂缝深度常用的无损检测方法是()。
A.尺量法 B.塞尺法C.显微镜法 D.超声波法答案 :D您的答案: D题目分数: 3此题得分:第 6 题裂缝的宽度量测精度不应低于()。
答案:A您的答案: A题目分数: 3此题得分:批注:第 7 题超声法检测结构混凝土裂缝时,当结构的裂缝部位只有一个可测表面时,单面平测法适用于裂缝深度不大于( )的情况。
答案 :D 您的答案: C题目分数: 3此题得分:批注:第 8 题依据 CECS21:2000规范要求,用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于()μs。
答案 :B您的答案: B题目分数: 3此题得分:批注:第 9 题超声法检测混凝土缺陷,检测中出现可疑数据时应及时查找原因,必要时应进行 ( )。
A.复测校核 B.密测点补测 C.平测 D.斜测答案 :A,B您的答案: A,B题目分数: 5此题得分:批注:第10题常用的超声换能器有( )振动方式。
A.厚度 B.球形 C.径向 D.点状答案 :A,C您的答案: A,C题目分数: 5此题得分:第11题超声法检测混凝土缺陷,测位混凝土表面应清洁平整,当平整度不满足要求时 ( )。
2019检测师《道路》真题(完整版)一、单选题(共30题,每题1分,共30分)1.路基横断面的几何尺不包括A.宽度B.高度C.纵坡坡度D.边坡坡度2.根据《公路工程质量检检验评定标准》的要求,防护支挡工程中错杆抗拔力检查项&要求( )%数量铺杆的执技力不低于设计值。
A.70B.80C.90D.993.高速公路路面损坏状况指数“优”等的划分标准为A.PCI≥88B.PCI≥90C.PCIP92D.PCI≥954.水泥混凝土用硅酸盐水泥初凝时间不少于( ) min。
终凝时间不大于(A.45, 390 )min.B.45, 600C. 60, 390 81 173219D.60, 6005.以下不属于现行公路等级系频的是(A高速公路B.六车专用公路C.二级公路D.四报公路6.某工地实验室采用液塑限联合测定法测定土的液限和整限时,试验员操作步骤分解如下,正确顺序为( ①对代塞土样压碎并过筛②加大不购数量的蒸缩水,使土样的含水率分别控制在液限,略大于塑限和二者中间状态③取200g土样,分开放入三个盛土刪中④将王样充分搅排均匀,分层装入盛土杯中,并刮成与杯边齐平③锥头上涂少许凡士林:转动升降旋钮,待誰尖刚好与土样表面接触,扭动维下降旋钮,测定 5s 的锥入深度测定土杯中土的含水率 7对其他两个含水率土样进行测试A.13253478.02③4562C.(13(215 0(7)D.13246677. 高速公路和級公路的基层应在养生( )天内检测弯沉。
A.3~58.5~7 C. 7~10 D.10~14 8.十上做击实试验, 当主粒最大粒径为40mm 时,每个试祥需试料()kgeA.2 5B.3C.4D.68.干土做击实试验,当土粒最大粒径为40mm 时,每个试样需试料()kg。
A.2.5B.3C.4D.69.以下关于黏质土固结快剪试验描述正确的是( )A.试验用到环刀设备,内径 80mm,高 20mmB.每组试样制备不得少于5个C.试验过程中施加垂直压力,每 1h 测记重直变形一次D.固结快剪时,剪切速度为 1.2mm/min10.以下不可用于路基防护的土工合成材料是(A.土工格室B.土工模袋C.平面土工网D.泡沫聚苯乙烯板块11.在进行集料试验时,取样方法直接影响试验结果。
超声波检测混凝土表观及内部缺陷操作规程一、裂缝深度检测1、单面平测法(1)当结构的裂缝部位只有一个可测表面,估计裂缝深度又能源工业大于500mm时,可采用单面平测法。
平测时应在裂缝的初测部位,以不同的测距,按跨缝和不跨缝布置测点(布置测点时应避开钢筋影响)进行检测,其检测步骤为:1)不跨缝的声时测量:将T和R换能器置于裂缝附近同一侧,以两个换能器内边缘间距(l’)等于100、150、200、250mm……分别读取声时值(t i),绘制“时—距”坐标(见《超声波检测混凝土缺陷技术规程》图5.2.1-1)或用回归分析的方法求出声时与测距之间的回归直线方程: li=a+bti,每测点超声波实际传播距离li为: li= l’+ a式中li——第i点的超声波实际传播距离(mm)l’——第i点的R、T换能器内边缘间距(mm)a——“时——距”图中l’轴的截距或回归直线方程的常数项(mm)不跨缝平测的混凝土声速值为:v=(ln’-l1’)/(tn-t1)(km/s)或v=b(km/s)式中ln’、 l1’——第n点和第1点的测距(mm)tn、t1——第n点和第1点读取的声时值(us)b——回归系数2)跨缝的声时测量:(见《超声波检测混凝土缺陷技术规程》CECS21:2000图5.2.1-2)所示,将T、R换能器分别置于以裂缝对称的两侧,l’取100、150、250mm……分别读取声时值t i0,同时观察首波相位的变化。
(2)平测法检测,裂缝深度应按下式计算详见《超声波检测混凝土缺陷技术规程》CECS21:2000式5.2.2-1和5.2.2-2。
(3)裂缝深度的确定方法如下:1)跨缝测量中,当在某测距发现首波反相时,可用该测距及两个相邻测距的测量值按《超声波检测混凝土缺陷技术规程》CECS21:2000式5.2.2-1计算h ci值,取此三点h ci的平均值作为该裂缝的深度值(h c)。
2)跨缝测量中如难于发现首波反相,则以不同测距按式5.2.2-1、5.2.2-2计算h ci及其平均值(m hc)。
混凝土工程检测专业考试试卷1.单项选择题(每题1分,共40分)(1)伸长率越大,表明钢材的()越好。
2.弹性柔性塑性刚性(2)钢筋级别提高,则其()屈服点、抗拉强度提高、伸长率下降屈服点、抗拉强度下降、伸长率下降屈服点、抗拉强度提高、伸长率提高屈服点、抗拉强度提高、伸长率提高(3)回弹法检测混凝土抗压强度,当构件的测区数少于10个时,混凝土抗压强度推定值为()最小值平均值根据标准差确定代表值(4)伸长率越大,表明钢材的()越好。
弹性柔性塑性刚性(5)砂子的表观密度为ρ1,堆积密度为ρ2,紧密密度为ρ3,则存在下列关系()。
ρ1>ρ2>ρ3ρ1>ρ3>ρ2ρ3>ρ1>ρ2ρ3>ρ2>ρ1(6)细骨料应以同一产地连续进场不超过()为一批作为检验批。
400t500t600t700t(7)混凝土的()强度最大抗拉抗压抗弯抗剪(8)砂的实际筛余率,除4.75mm和0.60mm筛外,允许稍有超出,但其超出总量不应大于()1%2%3%5%(9)钢材随着含碳量的增加,其()降低。
强度硬度塑性刚度(10)砂的实际筛余率,除4.75mm和0.60mm筛外,允许稍有超出,但其超出总量不应大于()1%2%3%5%(11)沥青混凝土中,粗骨料最大粒径应不大于表层厚度的()。
1/52/51/31/2(12)测定钢筋抗拉强度时,塑性范围的应变速率不应超过( )。
0.8/s0.000 8/s8/s0.008/s(13)根据SL352-2006,下列关于水泥砂浆稠度试验的叙述,错误的是()将拌和好的砂浆分两次注入稠度测定仪的圆锥筒内砂浆表面约低于筒口10毫米左右用捣棒自筒边向中心插捣25次圆锥体自由落入砂浆中,待10秒钟后读数(14)矿渣粉对混凝土的贡献,不仅取决于它的活性指数,更重要的是它的()。
碱度密度烧失量粉磨细度(15)喷射混凝土采用现场喷大板方法成型试件,要求混凝土喷射方向为()。
水平方向竖直方向实际施工方向水平或竖直方向(16)碾压混凝土拌和物工作度测定的指标为( )。
一、单选题(每题2分,共40分)1、目前对混凝土缺陷的检测主要应用(A )法。
A、超声-回弹综合法B、回弹法C、钻芯法2、钢筋保护层厚度检验时,纵向受力钢筋保护层厚度的允许偏差,对梁类构件为(A),对板类构件为( B )。
A、+10mm,-7mmB、+8mm,-5mmC、+10mm,-5mm3、碳化深度的测量,测点数不应少于构件测区数的(B )A、95%B、30%C、10%D、3个4、检测钢筋间距时,被测钢筋数量不宜少于(A)根()个间距。
A、7 ,6B、6 ,6C、8 ,75、当检测条件与测强曲线的使用条件有较大差异时,可以采用钻取混凝土芯样进行修正此处每钻取芯样的部位应在回弹测区内,( B )A、先测定碳化深度值、测区回弹值,然后再钻取芯样;B、先测定测区回弹值、碳化深度值,然后再钻取芯样;C、先钻取芯样、然后再测定测区回弹值,碳化深度值;D、那个先后均可,但试件数量应不少于6个;6、回弹检测混凝土抗压强度时,如测试时既非水平方向,又非浇筑时的模板侧面,则应:(B )A、分别修正后取其平均值;B、先修正测试角度,后修正测试面;C、先修正测试面,后修正测试角度;D、先修正测试角度,后修正测试表面7、回弹仪的检定有效期限为(A )A、半年B、一年C、一年半8、碳化深度值测量时,采用浓度为(B )的酚酞酒精溶液。
A、0.5%B、1%C、2%9、采用超声-回弹综合法进行检测时的环境温度要求为(A )。
A、0~40℃B、-4~40℃C、-2~40℃10、抗压芯样试件的高度与直径之比(H/D)宜为(A )。
A、1.00B、1.20C、1.5011、芯样试件内不宜含有钢筋,不能满足此项要求时,标准芯样试件,每个试件内最多只允许有2根直径小于(B )的钢筋。
A 、8 mm B、10mm C、12mm12、采用砂浆回弹仪检测砌体中砂浆的表面硬度,每个测位内均匀布置(B )个弹击点。
A、10B、12C、1513、检测钢筋保护层时,对同一处读取的2个保护层厚度值相差大于(C )mm时,应检查仪器是否偏离标准状态并及时调整。
钢筋混凝土结构检验钢筋混凝土结构的检验是确保建筑物结构安全可靠的重要过程。
通过对钢筋混凝土结构进行全面的检查和测试,可以及时发现结构存在的问题,并进行相应的修复和加固。
本文将介绍钢筋混凝土结构检验的重要性、检验的步骤以及常见的检验方法和技术。
一、钢筋混凝土结构检验的重要性钢筋混凝土结构作为建筑物的骨架,承受着巨大的荷载和风险。
一旦结构出现问题,不仅会对建筑物的使用安全构成威胁,而且对周围环境和人身安全都会带来潜在的风险。
因此,钢筋混凝土结构的检验是确保建筑物安全的关键步骤。
在进行新建建筑的验收过程中,对钢筋混凝土结构的检验是必不可少的。
通过检验,可以确保建筑结构的合规性和质量,并避免潜在的施工质量问题。
对于老旧建筑,定期的结构检验也是必要的,以发现结构的老化、损伤和腐蚀等问题,并采取相应的维修和加固措施。
二、钢筋混凝土结构检验的步骤1. 检查可视部分:首先,对钢筋混凝土结构的可视部分进行检查。
包括外墙、柱子、梁、楼板等。
检查是否存在裂缝、变形、渗漏等问题,以及与其他构件连接部位的完整性,确保结构的良好状态。
2. 使用无损检测技术:无损检测技术是一种通过在不破坏结构物的情况下,利用物理和化学原理对材料和构件进行测试的方法。
常用的无损检测技术包括超声波检测、雷达检测、红外热像仪等。
这些技术可以检测材料的内部缺陷、腐蚀程度以及混凝土的强度等重要指标。
3. 进行结构荷载测试:通过对结构的负荷测试,可以评估结构的承载能力和安全性。
通过在结构上施加荷载并进行监测,可以确定结构的变形和应力水平,以判断结构是否具备足够的强度和稳定性。
4. 进行破坏性试验:在特定的位置和条件下,对结构进行破坏性试验。
例如,在某个梁的局部位置进行加载试验,以评估梁的强度,并进行结构性能分析。
5. 结构材料测试:进行混凝土强度、钢筋抗拉强度等材料测试,以确保使用的材料符合设计要求,并满足结构的使用寿命和安全要求。
三、常见的钢筋混凝土结构检验方法和技术1. 超声波检测:通过将超声波传导到结构材料中,测量和分析超声波在材料中传播的时间和速度,以评估材料的质量和结构的完整性。
第二章《材料》一、试验检测工程师考试大纲一考试目的与要求略二主要考试内容⒈土工试验⑴土的三相组成及物理性质指标换算了解:土的形成过程。
熟悉:土的三相组成;土的物理性质指标及指标换算。
掌握:含水量试验;密度试验;相对密度试验。
⑵土的粒组划分及工程分类了解:粒度、粒度成分及其表示方法;司笃克斯定律。
熟悉:土粒级配指标;Ca、Cc;土粒大小及粒组划分。
掌握:土的工程分类及命名(现行《公路土工试验规程》);颗粒分析试验。
⑶土的相对密度及界限含水量了解:天然稠度试验。
熟悉:相对密实度D1的基本概念及表达;黏性土的界限含水量(液限??L、塑限??p、缩限??s);塑性指数Ip、液性指数IL。
掌握:砂土相对密实度测试;界限含水量试验。
⑷土的动力特性与击实试验了解:击实的工程意义;击实试验原理。
熟悉:土的击实特性;影响压实的因素。
掌握:击实试验。
⑸土体压缩性指标及强度指标了解:压缩机理;有效应力原理;与强度有关的工程问题;三轴压缩试验;黄土湿陷试验。
熟悉:室内压缩试验与压缩性指标;先期固结压力pe与土层天然固结状态判断;强度指标c、??;CBR的概念。
掌握:固结试验;直接剪切试验;无侧限抗压试验;承载比(CBR)试验;回弹模量试验。
⑹土的化学性质试验及水理性质试验了解:膨胀试验;收缩试验;毛细管水上升高度试验。
掌握:酸碱度试验;烧失量试验;有机质含量试验;渗透试验。
⑺土样的采集及制备了解:土样的采集、运输和保管。
掌握:土样和试样制备。
⒉集料⑴粗集料基本概念了解:集料的定义;标准筛的概念。
熟悉:集料划分方法;粗细集料最大粒径和公称最大粒径概念。
⑵粗集料密度了解:粗集料(涉及石料和细集料)的各种密度定义。
熟悉:密度常用量纲;不同密度适用条件。
掌握:表观密度和毛体积密度的试验操作方法、结果计算。
⑶粗集料吸水性和耐候性了解:吸水性和耐候性定义。
熟悉:砂石材料空隙率对耐候性的影响。
⑷粗集料颗粒形状了解:针片状颗粒对集料应用所造成的影响。
2019公路检验工程师桥梁隧道工程章节试题:桥隧结构构件材质状况无损检测含答案(一)单项选择题1. 回弹法检测混凝土强度的基本原理是依据混凝土的抗压强度与( )之间存在的相关性,进而由回弹值推定混凝土的抗压强度。
A. 表面硬度B.碳化深度C•弹性模量D.波速2•回弹仪在检测前后,均应在洛氏硬度HRC为60 ±2的钢砧上做率定试验,率定值应为( )〇A. 76 ±2B.78 ±2C.80±2D.82 ±23. 采用回弹法检测混凝土强度,每个测区读取16个回弹值,该测区的回弹平均值按()计算。
A. 3个最大值与3个最小值的平均值B. 该测区全部回弹值平均C. 剔除3个最大值与3个最小值后的平均值D. 剔除3个最大值后的平均值4. 超声回弹综合法检测混凝土强度需采用超声仪和回弹仪,在结构混凝土的同一个测区分别测量( )。
A. 波幅和回弹值B.波形和回弹值C. 声时值和碳化深度D.声时值和回弹值5. 对于批量构件采用回弹法或超声回弹综合法检测混凝土强度,随机抽检数量一般应满足()。
A. 不少于构件总数的30%且不少于10件B. 不少于构件总数的40%C. 不少于构件总数的40%且不少于10件D. 不少于10件6. 回弹法检测混凝土强度,回弹测区应优先选择在( )。
A. 能使回弹仪处在竖直方向的混凝土浇筑底面B. 能使回弹仪处在竖直方向的混凝土浇筑侧面C. 能使回弹仪处在水平方向的混凝土浇筑底面D. 能使回弹仪处在水平方向的混凝土浇筑侧面7. 回弹法测定混凝土强度,碳化深度的测点数不应少于构件测区数的( )。
A. 20%B. 30%C. 40%D. 50%8. 采用钻芯法检测混凝土抗压强度,标准芯样试件的公称直径不宜小于集料最大粒径的()倍。
A. 2B.3C.4D.59. 使用钻芯法检测混凝土强度,芯样试件的实际高径比应满足( ),否则测试数据无效。
A. 0.85 -1.05B. 1.0 -1.5C.0.95 -1.05D.1.5 ~2.010. 混凝土中钢筋镑蚀电位的检测方法应采用( )。
2019年检测工程师结构混凝土表观及内部缺陷无损检测技术试题答案
第1题
超声法检测中,换能器应通过( )与混凝土测试表面保持紧密结
合。
A.胶粘剂
B.耦合剂
C.防腐剂
D.阻锈剂
答案:B
您的答案:B
题目分数:2
此题得分:2.0
批注:
第2题
超声法检测时应避免超声传播路径与附近钢筋轴线平行,如无法
避免,应使两个换能器连线与该钢筋的最短距离不小于超声测距
的( )。
A.1/2
B.1/3
C.1/4
D.1/6
答案:D
您的答案:D
题目分数:2
此题得分:2.0
批注:
第3题
根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义,
不带波形显示的超声波检测仪( )用于混凝土的超声法检测。
A.不能
B.可以
C.经过验证可以
D.无法确定
答案:A
您的答案:A
题目分数:2
此题得分:2.0
批注:
第4题
超声法检测混凝土结合面时,构件的被测部位应具有使声波()结合面的测试条件。
A.垂直
B.斜穿
C.平行
D.垂直或斜穿
答案:D
您的答案:D
题目分数:2
此题得分:2.0
批注:
第5题
混凝土裂缝深度常用的无损检测方法是()。
A.尺量法
B.塞尺法
C.显微镜法
D.超声波法
答案:D
您的答案:D
题目分数:3
此题得分:3.0
批注:
第6题
裂缝的宽度量测精度不应低于()。
A.1.0mm
B.10.0mm
C.1.0cm
D.10.0cm
答案:A
您的答案:A
题目分数:3
此题得分:3.0
批注:
第7题
超声法检测结构混凝土裂缝时,当结构的裂缝部位只有一个可测表面时,单面平测法适用于裂缝深度不大于( )的情况。
A.200mm
B.300mm
C.400mm
D.500mm
答案:D
您的答案:D
题目分数:3
此题得分:3.0
批注:
第8题
依据CECS21:2000规范要求,用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于()μs。
A.1
B.0.1
C.0.01
D.0.5
答案:B
您的答案:B
题目分数:3
此题得分:3.0
批注:
第9题
超声法检测混凝土缺陷,检测中出现可疑数据时应及时查找原因,必要时应进行( )。
A.复测校核
B.密测点补测
C.平测
D.斜测
答案:A,B
您的答案:A,B
题目分数:5
此题得分:5.0
批注:
第10题
常用的超声换能器有( )振动方式。
A.厚度
B.球形
C.径向
D.点状
答案:A,C
您的答案:A,C
题目分数:5
此题得分:5.0
批注:
第11题
超声法检测混凝土缺陷,测位混凝土表面应清洁平整,当平整度不满足要求时( )。
A.可用砂轮磨平
B.放弃超声法检测
C.用高强度的快凝砂浆抹平
D.用黄油填平
答案:A,C
您的答案:A,C
题目分数:5
此题得分:5.0
批注:
第12题
检测中如出现可疑数据时,应( )。
A.及时查找原因
B.必要时进行复测校核
C.肯定是混凝土存在缺陷
D.必要时加密测点补测
答案:A,B,D
您的答案:A,B,D
题目分数:5
此题得分:5.0
批注:
第13题
在超声检测前,应取得下列有关资料( )。
A.工程名称
B.骨料品种及规格
C.构件尺寸和配筋施工图或钢筋隐蔽图
D.钢筋力学性能检验报告
答案:A,B,C
您的答案:A,B,C
题目分数:5
此题得分:5.0
批注:
第14题
常见的混凝土接合面包括( )。
A.梁柱节点施工缝
B.混凝土修补部位
C.混凝土加大截面法加固部位
D.存在裂缝的部位
答案:A,B,C
您的答案:A,C
题目分数:5
此题得分:0.0
批注:
第15题
混凝土结合面质量检测一般可采用的方法为( )。
A.对测法
B.斜测法
C.平测法
D.以上都是
答案:A,B
您的答案:A,B
题目分数:5
此题得分:5.0
批注:
第16题
混凝土内部缺陷的常见类型包括()。
A.不密实区
B.空洞
C.蜂窝
D.麻面
答案:A,B
您的答案:A,B
题目分数:5
此题得分:5.0
批注:
第17题
混凝土无损检测技术主要用于()。
A.构件的强度推定
B.施工质量检测
C.结构缺陷分析
D.结构加固
答案:A,B,C
您的答案:A,C
题目分数:5
此题得分:0.0
批注:
第18题
常用的混凝土内部缺陷无损检测方法包括()。
A.超声波法
B.脉冲回波法
C.雷达法
D.红外热谱法
答案:A,B,C,D
您的答案:A,B
题目分数:5
此题得分:0.0
批注:
第19题
无损检测技术以不损坏被测物体的内部结构、受力性能为前提,检测物体内部或表面的物理性能、状态特性以及内部结构。
答案:正确
您的答案:正确
题目分数:3
此题得分:3.0
批注:
第20题
无损检测的方法不可用于推定混凝土强度。
答案:错误
您的答案:错误
题目分数:3
此题得分:3.0
批注:
第21题
无损检测由于属间接测试,检测结果受许多因素的影响,检测精度和可靠性低于破坏性试验。
答案:正确
您的答案:正确
题目分数:3
此题得分:3.0
批注:
第22题
裂缝是混凝土结构最为常见的表观缺陷之一。
答案:正确
您的答案:正确
题目分数:3
此题得分:3.0
批注:
第23题
雷达法常用于大面积结构物(如路面、隧道衬砌)缺陷的快速扫描。
答案:正确
您的答案:正确
题目分数:3
此题得分:3.0
批注:
第24题
裂缝检测时,每条裂缝应至少布设3组观测标志,其中一组应在裂缝的最宽处,另两组应分别在裂缝的末端。
答案:正确
您的答案:正确
题目分数:3
此题得分:3.0
批注:
第25题
采用钻孔检测法检测混凝土裂缝深度,钻孔孔径应应大于换能器直径20mm。
答案:错误
您的答案:错误
题目分数:3
此题得分:3.0
批注:
第26题
超声法检测混凝土缺陷时,测位混凝土表面应清洁、平整,必要时可用砂轮磨平或用高强度的快凝砂浆抹平。
抹平砂浆必须与混凝土粘结良好。
答案:正确
您的答案:正确
题目分数:3
此题得分:3.0
批注:
第27题
超声法监测混凝土缺陷时,在满足首波幅度测读精度的条件下,应选用较低频率的换能器。
答案:错误
您的答案:错误
题目分数:3
此题得分:3.0
批注:
第28题
构件的潮湿会影响超声法检测混凝土缺陷的结果。
答案:正确
您的答案:正确
题目分数:3
此题得分:3.0
批注:
试卷总得分:85.0
试卷总批注:。
