初中物理部编版八年级物理周练：光学实验及答案.docx

专题05 光现象实验（解析版）类型一 探究光的反射定律【方法技巧】考点:(1)验证三线共面。

(2)反射角与入射角的关系。

(3)入射角变化时反射角的变化规律总结、光路可逆性。

技巧：解答时从实验器材的特点入手，通过纸板的翻折验证出三线共面、根据两角的关系得出反射角等于入射角。

【专项训练】1.用如图所示装置探究光的反射定律，白色硬纸板EF 垂直于平面镜放置，能沿ON 折转，ON 垂直于平面镜．(1)让入射光贴着纸板EF 沿AO 射向平面镜上的O 点，观察反射光的方向．多次改变入射光的方向，观察并描绘光的径迹，量出入射角i 和反射角r ，记录如上表．比较r 和i ，可以得出：光反射时，反射角________入射角．(2)纸板EF 右侧没有沿ON 折转时，能观察到反射光，有折转时，观察不到反射光，说明光反射时，反射光线、入射光线和法线在____________．(3)将一束光贴着纸板EF 沿BO 射到O 点，光沿图中的OA 方向射出，说明光反射时，光路是________的．(4)由于光在纸板上发生了________(选填“镜面反射”或“漫反射”)，所以从不同方向都可以观察到光在纸板上传播的径迹．【答案】(1)等于　(2)同一平面内　(3)可逆　(4) 漫反射【解析】(1)由表中反射角和入射角的度数，可得光反射时反射角等于入射角；(2)纸板EF 右侧没有沿ON 折转时，能观察到反射光，有折转时，观察不到反射光，是因为折转时左右两侧不在同一平面，说明光反射时，反射光线、入射光线和法线在同一平面内；(3)将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，可知将反射光线改为入射光线，光路图照样成立，表明：光反射时，光路是可逆的；(4)实验时从不同方向都可以观察到光在纸板上传播的径迹，是由于纸板表面凹凸不平，光在纸板上发生了漫反射的缘故．2.为了探究光反射时的规律，同学们进行如图所示的实验。

(1)为了完成实验，需要的测量工具是______。

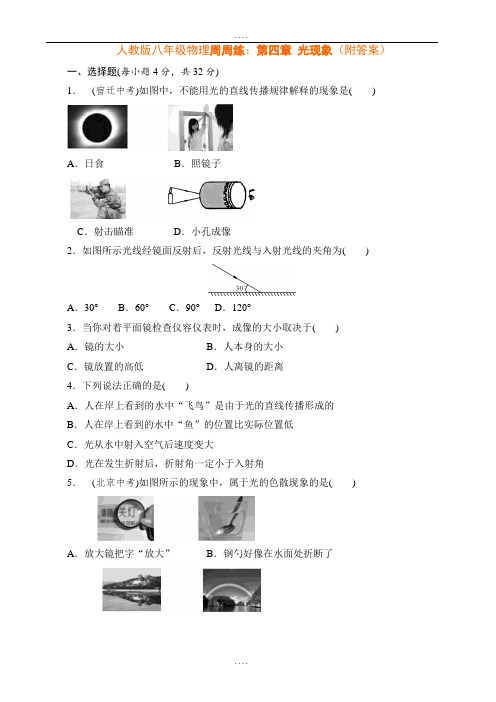

人教版八年级物理周周练：第四章光现象（附答案）一、选择题(每小题4分，共32分)1．(宿迁中考)如图中，不能用光的直线传播规律解释的现象是()A．日食B．照镜子C．射击瞄准D．小孔成像2．如图所示光线经镜面反射后，反射光线与入射光线的夹角为()A．30°B．60°C．90°D．120°3．当你对着平面镜检查仪容仪表时，成像的大小取决于()A．镜的大小B．人本身的大小C．镜放置的高低D．人离镜的距离4．下列说法正确的是()A．人在岸上看到的水中“飞鸟”是由于光的直线传播形成的B．人在岸上看到的水中“鱼”的位置比实际位置低C．光从水中射入空气后速度变大D．光在发生折射后，折射角一定小于入射角5．(北京中考)如图所示的现象中，属于光的色散现象的是()A．放大镜把字“放大”B．钢勺好像在水面处折断了C．景物在水中形成“倒影”D．雨后天空中出现彩虹6．(嘉兴中考)如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是()A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直7．(遵义中考)下列事例及现象中，由光的折射产生的是()A．小孔成像实验B．海市蜃楼C．在公路的急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成了一定程度的“光污染”8．(齐齐哈尔中考)有关光现象，以下说法正确的是()A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象二、填空题(每空2分，共32分)9．仲秋的夜晚，皓月当空，繁星点点．我们漫步在林荫小道上，月光穿过层层叠叠的树叶，在大地上形成了一个个圆形的光斑，好像在大地上撒了一地碎银…在这美好的夜晚，你可曾想到：大地上圆形的光斑实际上是月亮的________，是由____________形成的．10．(龙岩中考)图1所示的小女孩站在毛玻璃前看不清自己的像，这是由于光的______反射造成的；图2所示的是透过装有水的圆柱形玻璃容器看到图案变形的领带，这是光的______现象．图1图211．(泰州中考)用透明玻璃做探究平面镜成像特点的实验，因为它既能透光也能________光；平面镜所成的像不能用光屏接收，说明它是______像；小汽车的前挡风玻璃是倾斜的，车内物体经它所成的像偏向车子的______(填“上”或“下”)方，因而不会干扰驾驶员对前方的观察．12．古诗词中有许多关于光的诗句，请你欣赏：“举杯望明月，对影成三人”．这里的三人其中一“人”是由于光的直线传播形成的是__________；由于光的反射形成的是____________；“潭清疑水浅”说的是______现象；“池水映明月”中说的是______现象．13．(丹东中考)电视机画面的颜色是由____________三种色条合成，电视遥控器用________(填“红外线”或“紫外线”)来遥控电视机的．14．(凉山中考)如图所示的光路图中，已知∠AOM＝30°，∠BOC＝90°，请计算：反射角等于______，折射角等于______．15．(长沙中考)小军和小刚一起做“探究光的折射现象及特点”的实验，当他们将一束光线从空气中以某入射角射入玻璃砖时，测得折射角为40°.请在图中画出折射光线并标出折射角．当他们逐渐增大入射角时，折射光线将______(填“靠近”或“远离”)法线．三、作图题(每题4分，共8分)16．(常州中考)挪威留坎镇被群山包围，难以获得阳光照射．工程师在位置A处安装平面镜，使广场中心B处被照亮．若太阳位于图中所在位置，请在A处添加平面镜并完成光路图．(保留作图痕迹)17．(苏州中考)图中，光线AO从空气中斜射向水面，请画出它的反射光线和大致的折射光线．四、实验探究题(每题14分，共28分)18．(宁德中考)小伟探究平面镜成像特点的实验，如图甲所示，A、B是两根大小相同的蜡烛．(1)实验中当B蜡烛与A蜡烛的像完全重合，可以得出：像与物的大小______，现将玻璃板靠近A蜡烛一些，为了使B蜡烛与A蜡烛的像再次重合，B蜡烛应______(填“靠近”或“远离”)A蜡烛；(2)如果移去B蜡烛，并在其所在位置上放一光屏，则光屏上______(填“能”或“不能”)接收到A蜡烛的像；(3)小伟看到自己的手表与同桌的相同，于是小伟突发奇想将两块手表替代A、B蜡烛，正立于玻璃板两侧，如图乙所示，此时A手表指针指在9点整，那么B手表的指针应调至______点才能与A手表指针的像完全重合．19．在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论．经讨论，同学们认为这一方案是可行的，于是进行了探究实验．(1)要实现探究目标，他们应选择图乙中的________(填字母序号)两图示实验，这样选择的目的是______________________．(2)某小组同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油时，______对光的偏折本领较大．参考答案周周练(第四章)1．B 2.D 3.B 4.C 5.D 6.B7.B8.D9.实像光的直线传播10.漫折射11.反射虚上12.人的影子酒杯中的像折射反射13.红、绿、蓝红外线14.60°30°15.远离16.17.18．(1)相同靠近(2)不能(3)319.(1)B、D只改变光线传播的介质(2)油。

一、初二物理光现象实验易错压轴题（难）1．如图所示是“探究平面镜成像特点”的实验装置．(1)在此实验中，用玻璃板代替平面镜的目的是______；选取两支完全相同的蜡烛是为了比较像与物的______关系．(2)此实验最好在_____（选填“较亮”或“较暗”）的环境中进行，观察到的效果会更好些．(3)移开蜡烛B．在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是______像．【答案】便于确定像的位置大小较暗虚【解析】(1)为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板；选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A，来比较物像的大小． (2)因蜡烛是点燃的，所以适合在较黑暗的环境下才可看清蜡烛的像． (3)因为光屏只能接收实像，不能接收虚像，光屏不能接收到蜡烛A的烛焰的像，所以说明平面镜成的像是虚像．点睛：研究平面镜成像特点时，确定像的位置是关键．像的位置用蜡烛B与蜡烛A的像重合来确定．实验中既能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板；研究物像的大小采用的是等效替代法，把蜡烛A的大小用蜡烛B来代替；当实验环境光线较暗时，实验现象会更加明显．2．小华在探究平面镜成像的特点时，将棋子A放在玻璃板的一侧，看到玻璃板后有棋子A 的像．（1）此时用另一个完全相同的棋子B在玻璃板后的纸面上来回移动，发现无法让它与棋子A的像完全重合（图甲）．你分析出现这种情况的原因可能是：________（2）解决上面的问题后，棋子B与棋子A的像能够完全重合，说明________（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置．他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论：________【答案】玻璃板没有竖直放置；像与物体的大小相等；连接像与物的对应点判断连线与镜面是否垂直，分别测量对应点到镜面的距离，分析得出结论：像和物体各对应点的连线与平面镜垂直，像和物体各对应点到平面镜间的距离相等．【解析】【分析】（1）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．（2）实验中选择两根完全一样的蜡烛是为了比较物体与像的大小关系．（3）从实验的目的：探究，验证平面镜成像的特点的角度分析即可．【详解】（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，所成的像不在桌面上，所以不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小．（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系．蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，像距和物距是否相等；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等．3．小红在学习了光学的相关知识后，在暗室进行了一些实验探究．（1）实验一：让一细束太阳光照射三棱镜，射出的光射到竖直放置的白屏上．如图所示，白屏Ⅱ区上出现了彩色光带，这是光的________现象．将灵敏温度计放在________（选填“Ⅰ” 或“Ⅲ"）区，温度计示数会明显升高，是因为________；（2）实验二：将一束蓝光照在穿白上衣、红裙子的洋娃娃身上，小红看到了洋娃娃上衣呈________色，裙子呈________色；（3）实验三：通过学习，小红知道红、________、蓝是光的三原色，它们自身________（选填“能”或“不能”）由其它色光混合而成．她将亮度相等的这三种色光叠加在一起，看到了________光．【答案】色散Ⅲ红外线具有热效应蓝黑绿不能白【解析】【详解】（1）实验一：太阳光经过三棱镜后被分解为七色光的现象，是光的色散现象．红光的折射较小，紫光的折射较大，所以图中Ⅲ区是红外线，且红外线具有明显的热效应，所以将灵敏温度计放在Ⅲ区，温度计示数会明显升高．（2）实验二：将一束蓝光照在穿白上衣，白上衣能反射所有颜色的光，即白上衣反射蓝光，所以小红看到了洋娃娃上衣呈蓝色；红裙子只能反射红光，所以蓝光照在红裙子上，洋娃娃身上裙子呈黑色．（3）实验三：光的三原色是红、绿、蓝，它们自身不能由其它色光混合而成，她将亮度相等的这三种色光叠加在一起，看到了白光．4．小军在做“探究平面镜成像的特点”的实验，如图（1）应选择_____（选填“明亮”“黑暗”）的环境；（2）实验时应选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为_____A．两者都是光的反射形成的B．前者是光的反射形成的，后者是光的直线传播形成的C．两者都是光的折射形成的D．前者是光的反射形成的，后者是光的折射形成的（3）小军选用了两只大小完全一样的蜡烛，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是_____．（选填“控制变量法”或“等效替代法”）．（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_____（选填“不能”“能”）呈现蜡烛的像，这说明平面镜所成的像是_____（选填“虚”或“实”）像．（5）小军把玻璃板沿直线MN向右平移一段距离，在此过程中，蜡烛A的像_____（选填“会”或“不会”）向右平移．（6）实验中多次改变蜡烛A的位置，是为了多次实验_____（选填“寻找普遍规律”“求平均值减小误差”）．（7）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较_____（选填“亮”或“暗”）；如果实验采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰像，且测得两个像之间的距离为0.8cm，则玻璃板的厚度为_____cm．【答案】黑暗 D 等效替代法不能虚不会寻找普遍规律暗 0.4【解析】(1)应选择在黑暗的环境进行实验，像看起来更清晰。

1. 下图中，S是光源，A是不透明的物体，L是竖直墙血，试画出光源S照不到墙血的范围LAS2. 若把正在收看的电视机放在真空玻璃罩内，我们会发现（）A. 图像和声音一样正常B.图像和声音同时消失C.可以听到声音，但看不到图像D.可以看到图像但听不到声音3. 太阳、月亮、荧火虫，其中不是光源的是_______ 。

“小孔成像”所成的像是_像（填“实”或“虚”），它是由于______________ 形成的。

4. “影”是我们日常生活屮常见的光现象，如做光学游戏形成的“手影”；民间皮影戏的“皮影”；湖岸景色在水中形成的“倒影”；春游时的“摄影”等。

以下列出的“影”与物理知识对应关系不正确的是A. 手影一一光的直线传播B.皮影一光的反射C.倒影一一平面镜成像D.摄影一一凸透镜成像5. 人沿看街道走向路灯，再从路灯下走远，则他的影子长短的变化是（）A. 变长B.变短C.先变长再变短D.先变短再变长6. 阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地面上有-•些圆形的光斑，这些光斑是（）A. 树叶的实像B.树叶的虚线C.太阳的实像D.太阳的虚像7. 如图3所示的四种现彖一中，由于光的直线传摘形成的是（）A・竹的倒 B.水面'折戏 D.镜中花8. 在灯光下靠近墙的地方，用手做各种姿态，在墙上会形成手影，当电灯保持静止，手向墙•靠拢时，在墙上的手影将：A. 变小；B.变大；C.不变；D.无法确定.9. 在纸上剪一个很小的方形孔，让太阳光垂冑照在方形孔上，那么地面上产生的光斑：A.是方形的；；B.是圆形的；；C.它是太阳的像；；D .是长方形的10如图所示，找一个空的易拉罐，用钉子在易拉罐底部的中央敲一个小孔，将易拉罐的顶部剪去后，蒙上一层塑料薄膜，这样就制成了一个针孔照相机，其实就是小孔成像的实验装置。

将点燃的蜡烛置于小孔前的适当位置，观察并研究小孔成像的特点：（1）__________________________ 烛焰在塑料薄膜上所成的像是_________________________ （填“实像”或“虚像”）；其成像的原理是__ ；（2）如果易拉罐底部小孔是三角形，则他在半透明纸上看到的像是一9A.三角形光斑B.圆形光斑C.烛焰的正立像D.烛焰的倒立像（3）从右侧眼睛看过去，将蜡烛在孔前绕顺时针旋转，则人眼看到的塑料薄膜上的像是_（选填“顺”或“逆”）时针旋转的；（4） ______________________________________________ 为了增大烛焰所成的像，可采取的办法是：:（5）晴夭太阳透过树叶缝隙形成的圆形光斑与上述原理相同，共圆形光斑大小不一的原因是_______________________________ 。

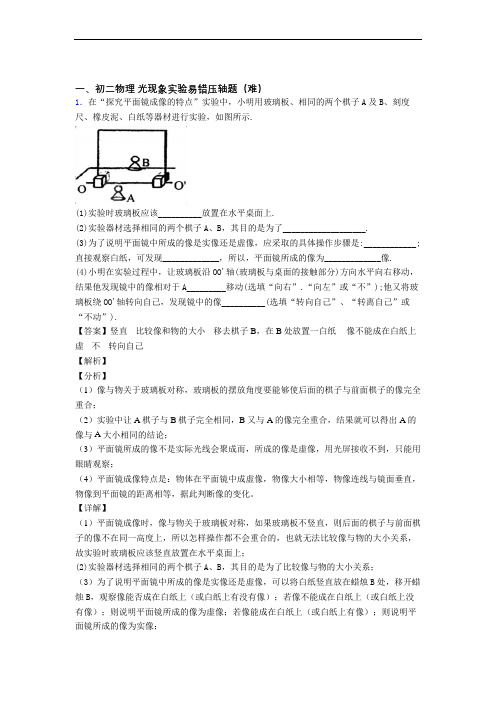

一、初二物理光现象实验易错压轴题（难）1．在“探究平面镜成像的特点”实验中，小明用玻璃板、相同的两个棋子A及B、刻度尺、橡皮泥、白纸等器材进行实验，如图所示.(1)实验时玻璃板应该__________放置在水平桌面上.(2)实验器材选择相同的两个棋子A、B，其目的是为了___________________.(3)为了说明平面镜中所成的像是实像还是虚像，应采取的具体操作步骤是:____________;直接观察白纸，可发现_____________，所以，平面镜所成的像为_____________像.(4)小明在实验过程中，让玻璃板沿OO'轴(玻璃板与桌面的接触部分)方向水平向右移动，结果他发现镜中的像相对于A_________移动(选填“向右”.“向左”或“不”);他又将玻璃板绕OO'轴转向自己，发现镜中的像__________(选填“转向自己”、“转离自己”或“不动”).【答案】竖直比较像和物的大小移去棋子B，在B处放置一白纸像不能成在白纸上虚不转向自己【解析】【分析】（1）像与物关于玻璃板对称，玻璃板的摆放角度要能够使后面的棋子与前面棋子的像完全重合；（2）实验中让A棋子与B棋子完全相同，B又与A的像完全重合，结果就可以得出A的像与A大小相同的结论；（3）平面镜所成的像不是实际光线会聚成而，所成的像是虚像，用光屏接收不到，只能用眼睛观察；（4）平面镜成像特点是：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等，据此判断像的变化。

【详解】（1）平面镜成像时，像与物关于玻璃板对称，如果玻璃板不竖直，则后面的棋子与前面棋子的像不在同一高度上，所以怎样操作都不会重合的，也就无法比较像与物的大小关系，故实验时玻璃板应该竖直放置在水平桌面上；(2)实验器材选择相同的两个棋子A、B，其目的是为了比较像与物的大小关系；（3）为了说明平面镜中所成的像是实像还是虚像，可以将白纸竖直放在蜡烛B处，移开蜡烛B，观察像能否成在白纸上（或白纸上有没有像）；若像不能成在白纸上（或白纸上没有像）；则说明平面镜所成的像为虚像；若像能成在白纸上（或白纸上有像）；则说明平面镜所成的像为实像；（4）当镜子沿00′轴（玻璃板与桌面的接触部分）方向水平向右移动时，由于像与物关于镜面是对称的，镜子在竖直方向上没有发生变化，所以镜中的像相对于A不移动；当镜子绕OO′向人转动时，像也向人的方向转动，如图：2．如图所示是“探究平面镜成像特点”的实验装置．(1)在此实验中，用玻璃板代替平面镜的目的是______；选取两支完全相同的蜡烛是为了比较像与物的______关系．(2)此实验最好在_____（选填“较亮”或“较暗”）的环境中进行，观察到的效果会更好些．(3)移开蜡烛B．在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是______像．【答案】便于确定像的位置大小较暗虚【解析】(1)为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板；选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A，来比较物像的大小． (2)因蜡烛是点燃的，所以适合在较黑暗的环境下才可看清蜡烛的像． (3)因为光屏只能接收实像，不能接收虚像，光屏不能接收到蜡烛A的烛焰的像，所以说明平面镜成的像是虚像．点睛：研究平面镜成像特点时，确定像的位置是关键．像的位置用蜡烛B与蜡烛A的像重合来确定．实验中既能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板；研究物像的大小采用的是等效替代法，把蜡烛A的大小用蜡烛B来代替；当实验环境光线较暗时，实验现象会更加明显．3．如图是小明利用透明玻璃板“探究平面镜成像特点”的实验装置。

初中物理中考专题复习《光学实验》（附参考答案）考点一、平面镜成像规律解题关键：等大、等距、垂直、虚像1.例题1：利用图甲装置探究“平面镜成像的特点”。

在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。

（1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是像。

（2）图乙是小强某次测量蜡烛A到平面镜的距离L为 cm，则蜡烛B到平面镜的距离为 cm；将蜡烛靠近玻璃板，像的大小将（选填“变大”、“变小”或“不变”）（3）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像的大致位置在图中的（选填“①”或“②”）处。

考点总结：1.平面镜成像规律：对称（等大、等距、垂直）；虚像（光屏无法承接）2.用玻璃板代替平面镜的目的？3.寻找蜡烛像的位置，眼睛应位于哪一侧？2.变式1:如图，是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。

(1)为便于观察，该实验最好在（选填“较明亮”或“较黑暗”）环境中进行；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到巧妙地解决了确定像的位置和大小的问题。

(2)点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像为止，这时发现像与物的大小 ;进一步观察A、B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板 ;；像和物到玻璃板的距离 . （3)为证实上述有关成像特点是否可靠，你认为应采取的操作是 .A、保持A,B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察B、保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2)相同的操作．考点二、凸透镜成像规律解题关键：一倍焦距分虚实、二倍焦距分大小。

实像异侧倒立、虚像同侧正立。

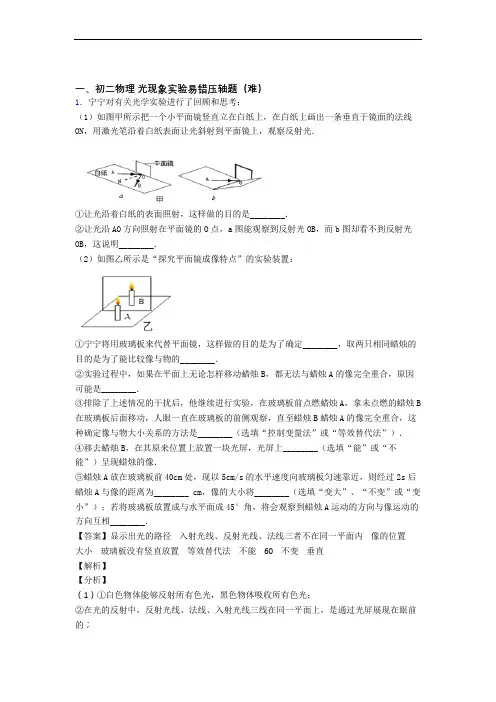

一、初二物理光现象实验易错压轴题（难）1．宁宁对有关光学实验进行了回顾和思考：（1）如图甲所示把一个小平面镜竖直立在白纸上，在白纸上画出一条垂直于镜面的法线ON，用激光笔沿着白纸表面让光斜射到平面镜上，观察反射光．①让光沿着白纸的表面照射，这样做的目的是________．②让光沿AO方向照射在平面镜的O点，a图能观察到反射光OB，而b图却看不到反射光OB，这说明________．（2）如图乙所示是“探究平面镜成像特点”的实验装置：①宁宁将用玻璃板来代替平面镜，这样做的目的是为了确定________，取两只相同蜡烛的目的是为了能比较像与物的________．②实验过程中，如果在平面上无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，原因可能是________．③排除了上述情况的干扰后，他继续进行实验，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B 在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B蜡烛A的像完全重合，这种确定像与物大小关系的方法是________（选填“控制变量法”或“等效替代法”）．④移去蜡烛B，在其原来位置上放置一块光屏，光屏上________（选填“能”或“不能”）呈现蜡烛的像．⑤蜡烛A放在玻璃板前40cm处，现以5cm/s的水平速度向玻璃板匀速靠近，则经过2s后蜡烛A与像的距离为________ cm，像的大小将________（选填“变大”、“不变”或“变小”）；若将玻璃板放置成与水平面成45°角，将会观察到蜡烛A运动的方向与像运动的方向互相________．【答案】显示出光的路径入射光线、反射光线、法线三者不在同一平面内像的位置大小玻璃板没有竖直放置等效替代法不能 60 不变垂直【解析】【分析】（1）①白色物体能够反射所有色光，黑色物体吸收所有色光；②在光的反射中，反射光线、法线、入射光线三线在同一平面上，是通过光屏展现在眼前的；（2）①研究平面镜成像特点时，确定像的位置是关键，像的位置用蜡烛B与蜡烛A的像重合来确定，实验中既能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板，研究物像的大小采用的是等效替代法，把蜡烛A像的大小用蜡烛B来代替；②玻璃板没有竖直放置时，像会偏上或偏下，使玻璃板后面的蜡烛和玻璃板前面蜡烛的像不能完全重合；③等效替代法是在保证某种效果相同的前提下，将实际的、复杂的物理问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理过程来研究和处理的方法，等效替代法是物理中常用的探索问题和分析解决问题的科学方法之一；④虚像光屏接收不到，实像光屏能接收到；⑤利用svt=计算出2s蜡烛A移动的距离，求出其距离平面镜的距离，利用像与物到镜面距离相等计算经过2s后蜡烛A与像的距离；由平面镜成像特点知像、物连线与镜面垂直，且它们到镜面的距离相等，作图解答．【详解】(1)①为了更好的观察到反射光线和入射光线，实验中采用了白色硬纸板，光线在白色纸板上的轨迹就容易观察到了，也方便观察反射角和入射角的大小；②让光沿AO方向照射在平面镜的O点，a图能观察到反射光OB，而b图却看不到反射光OB，这说明反射光线、法线、入射光线不在同一平面内；(2)①为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板；选用大小相同的两个蜡烛，是为了用蜡烛B 代替蜡烛A的像，来比较物、像的大小；②玻璃板竖直放在水平桌面上，像在水平桌面上，玻璃板没有竖直放置时，像会偏上或偏下，所以如果无论怎样移动蜡烛都无法与像重合，则原因是玻璃板没有竖直放置；③在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法；④光屏能接收到实像，但接收不到虚像，因为平面镜成的是虚像，所以移去蜡烛B，在蜡烛B的原来位置上放一光屏，光屏上不能承接到蜡烛A的像；⑤根据svt=可得2s蜡烛A移动的距离5cm/s2s10cms vt==⨯=，蜡烛A此时距离平面镜的距离为40cm−10cm=30cm，则像到平面镜的距离也为30cm，所以，经过2s后蜡烛A与像的距离为30cm+30cm=60cm；平面镜成像的特点是物像等大，故蜡烛向靠近镜面的方向移动，像的大小不变；若将玻璃板放置成与水平面成45°角，由平面镜成像特点知像、物连线与镜面垂直，且它们到镜面的距离相等，当蜡烛A沿桌面由A位置运动到B位置时，分别作出蜡烛在两个位置所成的像，将会观察到蜡烛运动的方向与像运动的方向互相垂直，如图所示：2．小明用图甲的装置探究“平面镜成像的特点”，操作如下：①在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板中的像，取一支外形相同但不点燃的蜡烛B在玻璃板后面来回移动，直到看上去它跟蜡烛A的像完全重合；②移去蜡烛B，在其原来位置上放置一块光屏，观察光屏上是否有蜡烛的像；③将玻璃板倾斜，再次观察“蜡烛A的像”，如图乙所示。

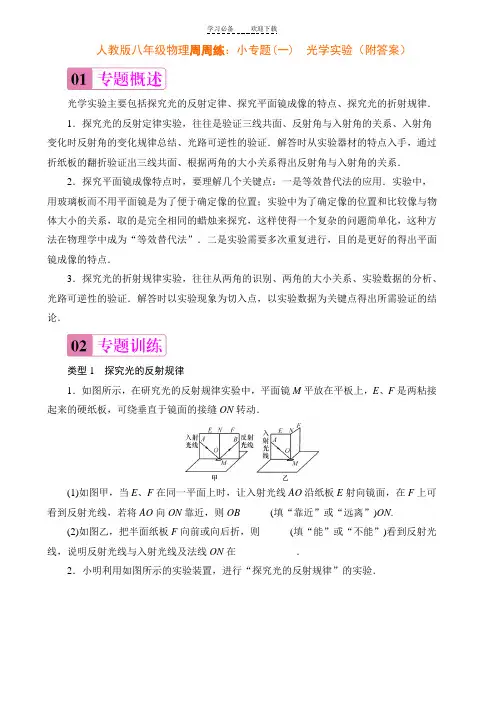

人教版八年级物理周周练：小专题(一) 光学实验（附答案）光学实验主要包括探究光的反射定律、探究平面镜成像的特点、探究光的折射规律．1．探究光的反射定律实验，往往是验证三线共面、反射角与入射角的关系、入射角变化时反射角的变化规律总结、光路可逆性的验证．解答时从实验器材的特点入手，通过折纸板的翻折验证出三线共面、根据两角的大小关系得出反射角与入射角的关系．2．探究平面镜成像特点时，要理解几个关键点：一是等效替代法的应用．实验中，用玻璃板而不用平面镜是为了便于确定像的位置；实验中为了确定像的位置和比较像与物体大小的关系，取的是完全相同的蜡烛来探究，这样使得一个复杂的问题简单化，这种方法在物理学中成为“等效替代法”．二是实验需要多次重复进行，目的是更好的得出平面镜成像的特点．3．探究光的折射规律实验，往往从两角的识别、两角的大小关系、实验数据的分析、光路可逆性的验证．解答时以实验现象为切入点，以实验数据为关键点得出所需验证的结论．类型1探究光的反射规律1．如图所示，在研究光的反射规律实验中，平面镜M平放在平板上，E、F是两粘接起来的硬纸板，可绕垂直于镜面的接缝ON转动．(1)如图甲，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线，若将AO向ON靠近，则OB______(填“靠近”或“远离”)ON.(2)如图乙，把半面纸板F向前或向后折，则______(填“能”或“不能”)看到反射光线，说明反射光线与入射光线及法线ON在____________．2．小明利用如图所示的实验装置，进行“探究光的反射规律”的实验．试验次数入射角反射角1 30°30°2 40°40°3 50°50°(1)使光线以不同角度入射进行实验，测量结果如上表所示．由此可得：在反射现象中，反射角______入射角．(2)将一束光贴着纸板A沿EO射到O点，若将纸板B向前或向后折，目的是探究反射光线与入射光线是否在________内，此时，在纸板B上______(填“能”或“不能”)看到反射光线．(3)若将一束光贴着纸板B沿FO射到O点，光将沿图中的______方向射出．类型2探究平面镜成像特点3．(济南中考)小明同学利用如图所示装置进行“探究平面镜成像的特点”的实验：(1)小明选用玻璃板而不选用平面镜，是因为这样____________________．(2)实验时，小明在玻璃板前放一支点燃的蜡烛甲，还要在玻璃板后面放一支未点燃的蜡烛乙．对这两只蜡烛的要求是__________________．(3)小明在寻找蜡烛甲的像的位置时，眼睛应在玻璃板放有蜡烛______(填“甲”或“乙”)的一侧观察．(4)如果小明在寻找蜡烛甲的像的位置时，无论怎样沿桌面移动蜡烛乙，都不能使它与蜡烛甲的像重合，可能的原因是____________________．(5)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛甲的两个像．形成两个像的原因是____________________________________________；解决这一问题的办法是__________________．4．(云南中考)如图是“探究平面镜成像特点”的实验装置．(1)除图1所示的实验仪器外，还需用到的测量工具是________．(2)实验时，玻璃板要与纸面______放置．沿玻璃板画一条直线MN代表______的位置，然后把一支点燃的蜡烛放在玻璃板的前面，可以看到蜡烛在玻璃板后面所成的像．这个像是由于光的______形成的．(3)图2是某小组同学用白纸记录的蜡烛和它所成的像的位置关系．分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离______；像和物的连线与平面镜______．有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面______．5．(南宁中考)如图是探究平面镜成像特点的实验装置图．(1)实验器材有：带底座的玻璃板、白纸、笔、光屏各一，两支外形相同的蜡烛A和B.还缺少的器材是________．选用玻璃板代替平面镜，主要是为了便于确定像的______．(2)在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板______(填“前”或“后”)观察，直至它与蜡烛A的像完全重合．这种确定像与物大小关系的方法是__________(填“控制变量法”或“等效替代法”)．(3)移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是______像．(4)当蜡烛A向玻璃板靠近，蜡烛A的像______(填“变大”“不变”或“变小”)．类型3探究光的折射规律6．某同学在做探究光的折射特点的实验，如图是光从空气射入水中时的光路．实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实验还得到如下数据：入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11°22.1°35.4°40.9°(1)分析表中数据，可得出结论：①光从空气斜射到水面时，将同时发生________和______现象；②光从空气斜射到水面时，折射角随入射角的变化关系是：____________________________，且折射角______(填“大于”“等于”或“小于”)入射角．当光从空气垂直射到水面时，折射角等于______．(2)请你对该同学通过上述探究实验得出光的折射特点的过程作出评价．是否存在不足？答：______(填“是”或“否”)；请简要说明理由：________________________________________________________________.7．小明在探究光的折射规律时，意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮，如图1，老师告诉他这是光的全反射现象．课后，小明查到光从玻璃射向空气时的一些数据如下表：图1图2入射角i折射角r反射能量0°0°5%10°15.2°7%20°30.9°26%30°48.6°43%40°74.6°77%41.2°81°84%41.8°90°100%42°/ 100%(1)分析以上数据可知光从玻璃射向空气时，折射角随入射角的变化关系是____________________________．(2)光从玻璃斜射向空气时，反射能量随着入射角的增大而______，当入射角i≥______°时，反射能量达到100%，就发生了全反射现象．(3)由表格数据可知：图2中图线______(填“a”或“b”)反映了上述实验中的两角关系．(4)根据光路可逆，当光从空气斜射向玻璃时，折射角______(填“大于”“等于”或“小于”)入射角，因此折射光线不能消失，则______(填“能”或“不能”)发生全反射现象．参考答案小专题(一)光学实验1．(1)靠近(2)不能同一平面内 2.(1)等于(2)同一平面不能(3)OE 3.(1)便于确定像的位置(2)高度、粗细相同(3)甲(4)玻璃板与桌面不垂直(5)玻璃的两个表面同时反射，每个表面成一个像换较薄的玻璃板 4.(1)刻度尺(2)垂直平面镜反射(3)相等垂直对称 5.(1)刻度尺位置(2)前等效替代法(3)虚(4)不变 6.(1)①折射反射②入射角增大，折射角增大小于零(2)是探究过程不完整，还应该做其他多种透明介质之间的折射实验7.(1)折射角随入射角的增大而增大(2)增大41.8 (3)a(4)小于不能。

..初二物理光学实验题专项练习一、光的反射定律为法线，面板上每一格对应的角点为入射点，ON1．如图1所示为研究光的反射规律的实验装置，其中OEOOD；当入射光为时，反射光为OB；当入射光为CO时，反射光为度均为10°．实验时，当入射光为AO OF．请完成下列表格的填写．时，反射光为反射角入射光线入射角实验序号分析上述数据可得出的初51AO50当光发生反射时，结论是：CO °402 °40 反射角等于入射角．EO °203 20°是探究光的反射规22、如图律的两个步骤1图（1）请你完成以下表格的填写。

反射角入射角实验序号 50°1 50 2 40°40° 3 20°20°2 图“垂直”）__于平面镜。

（填“平行”或“垂直”）（2）实验中，纸板应_ ____；_____当光发生反射时，反射角等于入射角（3）由甲图我们可以得到的结论是：。

当光发生反射时，反射光线和入射光线、法线在同一平面内）由乙图我们可以得到的结论是：______（4重合，说）与“不会”OA（5）如果光线沿BO的顺序射向平面镜，则反射光线____会_____（填“会”或_ ____。

明了______当光发生反射时，_光路是可逆的光线的角度，观察反射光线角 33、如图在研究光的反射定律实验中，第一步：如图3A改变入射把纸张的右3B 度是怎样改变？实验结论是：_当光发生反射时，反射角等于入射角；第二步：如图当光发生反射光线，实验结论是：看不到，说明半面向前折或向后折，观察是否还能看到反射时，反射光线和入射光线、法线在同一平面内。

平面镜平面镜4图 3 BA 图所示，课堂上，老师用一套科学器材进行“研究光的反射定律”的实验演示，其中有一个可折4、4如图)写出两条转的光屏，光屏在实验中的作用是：(①显示光的传播路径，②探究反射光线、入射光线、法线是否共面o o20。

一、初二物理光现象实验易错压轴题（难）1．小华在探究平面镜成像的特点时，将棋子A放在玻璃板的一侧，看到玻璃板后有棋子A 的像．（1）此时用另一个完全相同的棋子B在玻璃板后的纸面上来回移动，发现无法让它与棋子A的像完全重合（图甲）．你分析出现这种情况的原因可能是：________（2）解决上面的问题后，棋子B与棋子A的像能够完全重合，说明________（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置．他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论：________【答案】玻璃板没有竖直放置；像与物体的大小相等；连接像与物的对应点判断连线与镜面是否垂直，分别测量对应点到镜面的距离，分析得出结论：像和物体各对应点的连线与平面镜垂直，像和物体各对应点到平面镜间的距离相等．【解析】【分析】（1）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．（2）实验中选择两根完全一样的蜡烛是为了比较物体与像的大小关系．（3）从实验的目的：探究，验证平面镜成像的特点的角度分析即可．【详解】（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，所成的像不在桌面上，所以不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小．（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系．蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，像距和物距是否相等；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等．2．小红在学习了光学的相关知识后，在暗室进行了一些实验探究．（1）实验一：让一细束太阳光照射三棱镜，射出的光射到竖直放置的白屏上．如图所示，白屏Ⅱ区上出现了彩色光带，这是光的________现象．将灵敏温度计放在________（选填“Ⅰ” 或“Ⅲ"）区，温度计示数会明显升高，是因为________；（2）实验二：将一束蓝光照在穿白上衣、红裙子的洋娃娃身上，小红看到了洋娃娃上衣呈________色，裙子呈________色；（3）实验三：通过学习，小红知道红、________、蓝是光的三原色，它们自身________（选填“能”或“不能”）由其它色光混合而成．她将亮度相等的这三种色光叠加在一起，看到了________光．【答案】色散Ⅲ红外线具有热效应蓝黑绿不能白【解析】【详解】（1）实验一：太阳光经过三棱镜后被分解为七色光的现象，是光的色散现象．红光的折射较小，紫光的折射较大，所以图中Ⅲ区是红外线，且红外线具有明显的热效应，所以将灵敏温度计放在Ⅲ区，温度计示数会明显升高．（2）实验二：将一束蓝光照在穿白上衣，白上衣能反射所有颜色的光，即白上衣反射蓝光，所以小红看到了洋娃娃上衣呈蓝色；红裙子只能反射红光，所以蓝光照在红裙子上，洋娃娃身上裙子呈黑色．（3）实验三：光的三原色是红、绿、蓝，它们自身不能由其它色光混合而成，她将亮度相等的这三种色光叠加在一起，看到了白光．3．在“探究平面镜成像的特点”实验中．（1）实验室提供平面镜、茶色玻璃板和透明玻璃板，应选________作为实验器材，这样做的目的是为了便于________ ；（2）小丁选择两只大小外形完全一样的蜡烛是为了比较________；（3）如图1，蜡烛放在画有方格的平板上，像的位置在________；（A/B/C/D），在该位置放一光屏，屏上________（能/不能）承接到像，说明平面镜成的像是________像；（4）细心的小丁透过玻璃观察蜡烛的像时，看到在像的后面还有一个较模糊与像有部分重叠的像，出现两个像的原因是________，此时成两个像对应的物距分别是蜡烛到玻璃板前后两个面的距离，若玻璃板厚度为3mm，则两个像的中心距离为________mm.（5）如图2，小丁把四个模型分别面对玻璃板直立在桌面上，用于研究像与物左右位置的关系．其中能够达到实验目的是________；（6）小丁同学实验过程中，如果在平面上无论怎样移动镜后的蜡烛，都无法与镜前蜡烛的像完全重合，原因可能是________．【答案】茶色玻璃板确定像的位置便于比较像和物体的大小关系 B 不能虚玻璃板太厚 6 C 玻璃板与桌面不垂直（或玻璃板为竖直放置）【解析】（1）实验室提供平面镜、茶色玻璃板和透明玻璃板，研究平面镜的成像实验时，因为用平面镜不能看到后面的物体，所以不能用，为了减小环境光线对成像的干扰，提高成像的对比度，应选茶色玻璃板作为实验器材，这样做的目的是为了便于确定像的位置．（2）小丁选择两只大小外形完全一样的蜡烛，实验时像和物体可以完全重合，所以便于比较像和物体的大小关系．（3）如图，蜡烛放在画有方格的平板上，根据像和物到镜面的距离相等，连线与镜面垂直的特点，可知像的位置在B处；因为平面镜成虚像，由反射光线的反射延长线相交而形成的，所以在该位置放一光屏，屏上不能承接到像．（4）细心的小丁透过玻璃观察蜡烛的像时，看到在像的后面还有一个较模糊与像有部分重叠的像，出现两个像的原因是玻璃板的两面都能成像，即会成两个像，此时成两个像对应的物距分别是蜡烛到玻璃板前后两个面的距离，若玻璃板厚度为3mm，则后面的像物距和像距都大了3mm，所以两个像会相距6mm．（5）要研究像与物左右位置的关系，如图中的字母：ATV都是左右对称的，所以不能达到目的，C字母左右不对称，所以其中能够达到实验目的是C图；（6）平面镜成的像与物体的连线与镜面垂直，像和物体关于平面镜对称，如果在平面上无论怎样移动镜后的蜡烛，都无法与镜前蜡烛的像完全重合，原因可能是：玻璃板与桌面不垂直（或玻璃板未竖直放置），此时像不在桌面上，所以不能重合．点睛：平面镜成像的实验中有很多细节问题要注意，如在较暗的环境中实验，要用薄的玻璃板，要保证玻璃板与桌面垂直等，要注意多总结，用时则手到擒来．4．小军在做“探究平面镜成像的特点”的实验，如图（1）应选择_____（选填“明亮”“黑暗”）的环境；（2）实验时应选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为_____A．两者都是光的反射形成的B．前者是光的反射形成的，后者是光的直线传播形成的C．两者都是光的折射形成的D．前者是光的反射形成的，后者是光的折射形成的（3）小军选用了两只大小完全一样的蜡烛，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是_____．（选填“控制变量法”或“等效替代法”）．（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_____（选填“不能”“能”）呈现蜡烛的像，这说明平面镜所成的像是_____（选填“虚”或“实”）像．（5）小军把玻璃板沿直线MN向右平移一段距离，在此过程中，蜡烛A的像_____（选填“会”或“不会”）向右平移．（6）实验中多次改变蜡烛A的位置，是为了多次实验_____（选填“寻找普遍规律”“求平均值减小误差”）．（7）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较_____（选填“亮”或“暗”）；如果实验采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰像，且测得两个像之间的距离为0.8cm，则玻璃板的厚度为_____cm．【答案】黑暗 D 等效替代法不能虚不会寻找普遍规律暗 0.4【解析】(1)应选择在黑暗的环境进行实验，像看起来更清晰。
