怎样检查气缸的磨损程度？
检查气缸主要是检测其磨损程度，即气缸的圆度和圆柱度。
1 气缸体缸径的测量
气缸缸径的测量
① 缸径的测量部位
根据气缸的磨损规律，测量缸径时，应在气缸轴向三个截面、三个方位上测量。
最上面的截面在气缸的上部，相当于活塞行程上止点时，第一道活塞环所在的位置，约距缸顶15mm；第二截面在气缸的中部，约距缸顶35mm；第三截面在气缸的下部接近下边缘处，约距缸顶70mm。
② 调整量缸表测量接杆的长度
根据被测气缸的直径选择合适的测量接杆及固定螺母旋入表杆下端。
调整接杆长度，使其与活动测杆的总长度同被测气缸直径相适应，即使其测量范围能包含该缸的最大和最小磨损缸径。
③ 测取最小磨损缸径。
最小磨损缸径在气缸的下部，因此将量缸表的测杆伸入到接近气缸孔下边缘处。
④ 测取最大磨损缸径。
⑤ 测量圆度和圆柱度误差。
测取最大磨损缸径后即测取同一横截面内的最小缸径。
为快捷起见，通常测取与最大磨损直径相垂直的缸径作为该平面内的最小磨损缸径。
2 计算
用上述步骤测得值即可计算出该缸的圆度和圆柱度误差。
3 气缸体缸径测量结果的处理
根据所测得的最大磨损缸径及圆度、圆柱度误差值，与规定极限值比较，确定是否对气缸进行修理。
实训三：气缸磨损的检测一、实训目的及要求1、学会气缸磨损检测的步骤和方法。
2、掌握内径百分表的使用方法。
3、掌握外径千分尺的使用方法。
4、掌握气缸圆度、圆柱度的检测和气缸修理尺寸的确定。
二、实训仪器设备1、桑塔纳JV发动机气缸体。
2、内径百分表与量程为75-100mm的外径千分尺各一套。
三、实训内容与操作步骤1、实训内容准备工作：彻底清除缸体的油污、积碳、水垢等。
气缸磨损的检测(1)测量部位：选用适当量程的内径百分表按图1所示的部位和要求进行测量。
即：在气缸体上部距汽缸上平面l0mm处，气缸中部和气缸下部距缸套下部l0mm处等三点，按①、②两个方向分别测量气缸的直径。
(2)磨损程度衡量指标：一般车型的磨损程度用圆度、图1 气缸内径测量部位圆柱度误差两个指标衡量。
轿车采用标准尺寸与汽缸最大尺寸的差值来衡量。
(3)测量气缸的方法：①气缸圆度的测量：选择合适的测杆，并使其压缩1—2mm以留出测量余量。
将测杆伸入气缸中，微微摆动表杆，使测杆与气缸中心线垂直，量缸表指示最小读数，即为正确的气缸直径。
用量缸表在部位①向(垂直于曲轴方向)测量，旋转表盘，使“0”刻度对准大表针，然后，将测杆在此横截面上旋转90°，此时表针所指刻度与“0”位刻度之差的1／2即为该缸的圆度误差；②气缸圆柱度的测量：用量缸表在A部位①向测量并找出正确直径位置。
旋转表盘，使“0”刻度对准大指针。
然后，依次测出其他五个数值，取六个数值中最大差值之半做为该气缸的圆柱度误差；③气缸磨损尺寸的测量：一般发动机最大磨损尺寸在前后两缸的上部，应重点测量这两缸。
测量时，用量缸表在A部位①向测量并找出正确气缸直径的位置。
旋转表盘，使“0”刻度对准大指针，并注意观察小指针所处位置。
取出量缸表，将测杆放置于外径千分尽的两测头之间，旋转外径千分尺的活动测头，使量缸表的大指针指向“0”，且小指针处于原来的位置(在气缸中所指示的位置)。
此时，外径千分尺的尺寸即为气缸的磨损尺寸，按此找出该发动机气缸的最大磨损尺寸。
实训三、气缸磨损的检测一、实训目的及要求1、学会气缸磨损检测的步骤和方法。
2、掌握内径百分表的使用方法。
3、掌握外径千分尺的使用方法。
4、掌握气缸圆度、圆柱度的检测和气缸修理尺寸的确定。
二、实训仪器设备1、丰田5AFE发动机气缸体5个。
2、内径百分表与量程为75-100mm的外径千分尺各五套。
三、实训内容与操作步骤1、实训内容准备工作：彻底清除缸体的油污、积碳、水垢等。
气缸磨损的检测(1)测量部位：选用适当量程的内径百分表按图1所示的部位和要求进行测量。
即：在气缸体上部距汽缸上平面l0mm处，气缸中部和气缸下部距缸套下部l0mm处等三点，按①、②两个方向分别测量气缸的直径。
(2)磨损程度衡量指标：一般车型的磨损程度用圆度、图1 气缸内径测量部位圆柱度误差两个指标衡量。
轿车采用标准尺寸与汽缸最大尺寸的差值来衡量。
(3)测量气缸的方法：①气缸圆度的测量：选择合适的测杆，并使其压缩1—2mm以留出测量余量。
将测杆伸入气缸中，微微摆动表杆，使测杆与气缸中心线垂直，量缸表指示最小读数，即为正确的气缸直径。
用量缸表在部位①向(垂直于曲轴方向)测量，旋转表盘，使“0”刻度对准大表针，然后，将测杆在此横截面上旋转90°，此时表针所指刻度与“0”位刻度之差的1／2即为该缸的圆度误差；②气缸圆柱度的测量：用量缸表在A部位①向测量并找出正确直径位置。
旋转表盘，使“0”刻度对准大指针。
然后，依次测出其他五个数值，取六个数值中最大差值之半做为该气缸的圆柱度误差；③气缸磨损尺寸的测量：一般发动机最大磨损尺寸在前后两缸的上部，应重点测量这两缸。
测量时，用量缸表在A部位①向测量并找出正确气缸直径的位置。
旋转表盘，使“0”刻度对准大指针，并注意观察小指针所处位置。
取出量缸表，将测杆放置于外径千分尽的两测头之间，旋转外径千分尺的活动测头，使量缸表的大指针指向“0”，且小指针处于原来的位置(在气缸中所指示的位置)。
此时，外径千分尺的尺寸即为气缸的磨损尺寸，按此找出该发动机气缸的最大磨损尺寸。
实训项目2：气缸磨损的检验、实训目的1、掌握检验气缸磨损工具的使用方法。
2、掌握气缸磨损量的检验方法。
3、掌握气缸磨损的规律。
能运用所学知识并同过测得数据分析气缸是否需要修理。
、实训的重点和难点1、了解量缸表的基本结构和工作原理，掌握量缸表的使用方法。
2、规范量缸工具的使用方法和测量的过程步骤。
3、掌握气缸圆度，圆柱度的检测和气缸修理尺寸的确定。
三、实训量具、工具、设备气缸磨损的检验量具、工具、设备四、实训技术标准及要求衡量气缸磨损检验的主要指标是圆度和圆柱度，气缸磨损后圆柱度误差达到0.175—0.250mm、圆度误差达到0.050~0.063mm（以其中磨损最大的一个气缸为准）、气缸磨损尺寸与标准尺寸差值（桑塔纳轿车气缸磨损尺寸与标准尺寸的差值大于0.08mm，丰田8A 轿车气缸磨损尺寸与标准尺寸的差值大于0.20mm），作为汽车发动机进行大修的主要依据之一。
五、实训注意事项1. 气缸体不能直接放在工作台上或地面上，下面应垫木方。
2. 清洁气缸体上平面时不能用锤头敲击，以免造成变形或损坏。
3. 用压缩空气吹净气缸体上的清洗用燃油油时要戴好护目镜，气枪不能朝向人吹。
4. 清洗用燃油溅到地面上要及时清洁，以免因地面湿滑而造成人身伤害。
5. 游标卡尺，外径千分尺，内径百分表要轻拿轻放，小心掉到地上摔坏。
六、实训操作步骤（一）预处理1. 清洁气缸（1）用木方垫将气缸体垫起，让气缸体上平面向上。
（2）用铲刀铲除气缸体上气缸垫等残余黏连物。
（3）用细砂纸打磨铲刀无法去除的残余黏连物。
（4）用细砂纸轻轻打磨每个气缸上沿处的积炭。
（5）将气缸放入清洗盆中，用煤油清洗气缸体。
（6）用压缩空气吹净气缸体上平面和气缸内的煤油。
2. 清洁量具（1）用棉纱或抹布清洁游标卡尺。
（2）用棉纱或抹布清洁内径千分表。
（3）用棉纱或抹布清洁量缸表。
（二）测量（1）先把百分表1装在尺杆 2 的上端（图1），并使表盘朝向测量杆的活动点，以便于观察，使表盘的短针有1~2mm 的压缩量。

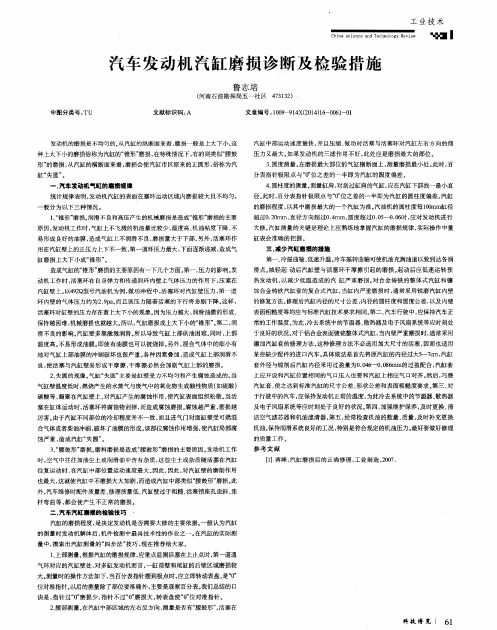

发动机气缸磨损的测量汽车发动机是否需要大修，主要取决于气缸的磨损程度，即圆度误差、圆柱度误差是否超过大修使用极限。
因此必须对气缸磨损程度进行测量和圆度误差、圆柱度误差的计算，以及对气缸磨损程度进行综合分析、判断。
1、气缸磨损分析1.1气缸正常磨损气缸在正常工作下，其工作表面与活塞环相互运动的区域形成不均匀的磨损。
磨损的主要特征及原因有以下几个方面。
1.1.1“锥形”从气缸纵断面看，气缸磨损后形成“上大下小”，失去原来正圆柱的形状，称为“锥形”。
产生“锥形”磨损的原因如下：1)摩擦力不等的磨损发动机工作时，活塞环在自身弹力和传递到背面上气体压力的作用下，紧压在气缸壁上。
活塞在上止点处，作功冲程中活塞环对气缸壁产生的压力，第一道环最大，压力高达2940×103Pa，第二道735×103Pa，第三道环294×103Pa；同时，高压破坏了油膜，造成边界润滑，加剧气缸磨损；而且该压力随着活塞的下行，急剧降低，活塞环对气缸壁的压力存在着上大下小的现象。
气缸上口活塞环不接触的部位几乎没有磨损，形成了一个明显的台阶，俗称“缸肩”。
2)润滑条件变化的磨损气缸壁多靠飞溅润滑，所以易导致气缸上部供油困难，而且上部温度高，润滑油粘度稀释严重，易于流失，不易形成油膜，即使有油膜，也可能被烧掉。
另外，混合气中的细小油滴对气缸上部油膜的冲刷破坏活塞环的刮油等各种因素叠加，造成气缸上部润滑不良，使活塞环与气缸壁易形成干摩擦或边界润滑状态，必然导致气缸上部的磨损加剧。
3)磨料磨损当空气和燃油中的灰尘和杂质燃烧产生的积碳粘附在气缸壁上形成磨料时，使磨损加剧，且往下逐渐被磨碎，其损坏程度便逐渐减轻。
从气缸的纵断面看，磨损的最大部位一般是在活塞到达上止点时，第一道环所对应的气缸壁处，使气缸磨损后形成了上大小下的“锥形”。
1.1.2“失圆”从气缸的横断面看，气缸磨损后失去原来的正圆形状，俗称“失圆”。
产生“失圆”磨损的原因：首先，酸性物质进入气缸和燃烧中产生的水气与废气中的CO2、NOX相遇生成酸性物质，该物质便依附在气缸壁上，对缸体产生腐蚀作用；气缸工作温度越低，酸性物质越易生成，腐蚀作用越大。
请叙述气缸平面度、气缸磨损的检测步骤
气缸平面度检测步骤：
1.清洁气缸头和缸体的密封面。
2.使用专业测量工具检查气缸头和缸体的平面度。
3.在密封面上布置检测薄膜并进行平面度检测，薄膜的数量和位置必须正确。
4.根据测量结果调整气门间隙和曲轴距离。
5.将气缸头和缸体安装在引擎上并进行测试。
气缸磨损检测步骤：
1.清洁气缸壁和活塞环槽。
2.检查活塞环槽的磨损程度，判定是否需要更换新的活塞环。
3.使用导程测量仪测量气缸壁的磨损和圆度，确保其符合规范要求。
4.检查气缸壁和活塞之间的间隙，确保其符合规范要求。
5.检查气缸壁的表面状态，判定是否需要进行打磨处理。
6.根据检测结果采取相应的维护措施，如更换新的活塞环、打磨气缸壁等。
实训项目2：气缸磨损的检验
一、实训目的
1、掌握检验气缸磨损工具的使用方法。
2、掌握气缸磨损量的检验方法。
3、掌握气缸磨损的规律。
能运用所学知识并同过测得数据分析气缸是否需要
修理。
二、实训的重点和难点
1、了解量缸表的基本结构和工作原理，掌握量缸表的使用方法。
2、规范量缸工具的使用方法和测量的过程步骤。
3、掌握气缸圆度，圆柱度的检测和气缸修理尺寸的确定。
三、实训量具、工具、设备
序号名称规格数量
1 游标卡尺150mm 一把
2 内径百分表50~160mm 一把
3 外径千分尺75~100mm 一把
4 铲刀通用一把
5 毛刷通用一把
二个
6 气缸体桑塔纳1.8L发动机、丰田8A发
动机
7 台虎钳250mm 一个
8 清洗盆600mm×1000mm 一只
9 煤油5L 一桶
10 木方600mm×1000mm 一只
11 抹布或棉纱——若干
四、实训技术标准及要求
衡量气缸磨损检验的主要指标是圆度和圆柱度，气缸磨损后圆柱度误差达到0.175—0.250mm、圆度误差达到0.050~0.063mm（以其中磨损最大的一个气缸为准）、气缸磨损尺寸与标准尺寸差值（桑塔纳轿车气缸磨损尺寸与标准尺寸的差值大于0.08mm，丰田8A轿车气缸磨损尺寸与标准尺寸的差值大于0.20mm），作为汽车发动机进行大修的主要依据之一。
五、实训注意事项
1.气缸体不能直接放在工作台上或地面上，下面应垫木方。
2.清洁气缸体上平面时不能用锤头敲击，以免造成变形或损坏。
3.用压缩空气吹净气缸体上的清洗用燃油油时要戴好护目镜，气枪不能朝向人吹。
4.清洗用燃油溅到地面上要及时清洁，以免因地面湿滑而造成人身伤害。
5.游标卡尺，外径千分尺，内径百分表要轻拿轻放，小心掉到地上摔坏。
六、实训操作步骤
（一）预处理
1.清洁气缸
（1）用木方垫将气缸体垫起，让气缸体上平面向上。
（2）用铲刀铲除气缸体上气缸垫等残余黏连物。
（3）用细砂纸打磨铲刀无法去除的残余黏连物。
（4）用细砂纸轻轻打磨每个气缸上沿处的积炭。
（5）将气缸放入清洗盆中，用煤油清洗气缸体。
（6）用压缩空气吹净气缸体上平面和气缸内的煤油。
2.清洁量具
（1）用棉纱或抹布清洁游标卡尺。
（2）用棉纱或抹布清洁内径千分表。
（3）用棉纱或抹布清洁量缸表。
（二）测量
（1）先把百分表1装在尺杆2的上端（图1），并使表盘朝向测量杆的活动点，以便于观察，使表盘的短针有1~2mm的压缩量。
（2）从成套的可调测量头盒3中选出合适的测量头4和锁片5装在尺杆2的下端。
（3）用游标卡尺测量任意一个气缸上沿处的尺寸，再将测得的数据与相关资料中气缸的缸径数据对比，表中哪一级数据小于并接近测得数据，则确定此气缸直径为哪一级。
（4）将台钳的钳口用抹布或较薄的橡胶垫好，再把外径千分尺夹在上面。
（5）清洁外径千分尺盒内的标准检测棒两端及外径千分尺两测量面，然后旋转外径千分尺的棘轮，使两侧量面夹住标准检测棒，直到轮盘发出2-3响“咔咔”声，此时活动套筒前端应与固定套筒的零线对齐、活动套筒的零线与固定套筒的基线应对齐。
两处必须同时对齐，否则该外径千分尺应调整后才能用于测量。
（6）外径千分尺调整后，旋转棘轮，让此外径千分尺的读数为上面确定气缸直径等级尺寸，锁紧活动套筒锁。
（7）将组装好的内径百分表放入外径千分尺两侧量面之间，如图2所示，并保持测量头4的轴线与外径千分尺测轴的轴线平行，调整测量头4的长度，让百分表1的短针再压缩1~2mm，然后用测量头锁片5锁紧，再转动百分表1上的活动盘，直到长针指向活动盘的零线为止，慢慢从外径千分尺上取下内径百分表。
图1 内径百分表图2 外径千分尺调整尺寸
1-百分表；2-尺杆；3-成套的可调测量头；4-测量头；5-测量头锁片
（8）按照图3-a）所示，将内径千分尺的尺杆下端伸入到气缸孔内的位置1（上部），即距离气缸上平面以下10mm处，图1—b）A方向所示，测量直径A （纵向）。
为达到测量的准确性，应注意使量缸表的直杆处于垂直于气缸轴线的位置。
测量某一位置缸径时。
应在该缸径所在的纵向平面内摆动量缸表，表盘指针顺时针摆转到极限位置刚要回动时，即表明量缸表直杆已垂直于所测量气缸孔圆截面，读取内径千分尺的数值，填入到记录表中：转动内径千分表90度，即B方向所示，用同样的方法测量位置1（上部）的直径B；移动内径百分表到气缸中部及气缸下部，完成其他两个圆截面的测量，并记录到记录表中。
