电线电缆各工序不良品种类及排除办法一、断线二、尺寸形状不正确三、表面质量不合格四、收排线满、偏、乱、紧、松五、性能不合格退火工序不良品的原因分析及解决方法镀锡铜线质量问题原因分析及解决对策绞线不合格品种类与排除方法一、过扭过扭是指绞合过程中扭绞过度的现象。
产生的原因一是绞线在牵引轮上绕的圈数少于四圈，摩擦力过小而打滑，造成扭绞过度；二是收线张力松或收线盘不转而放线部分仍在旋转，造成扭绞过度。
排除方法是：如果多根单线在过扭处已产生剧烈变形损伤严重或断线，这时只能将这一段剪去；如果单线未受损伤，也未折断，可将设备旋转部分与牵引部分分开，将其朝绞合相反方向转动，使过度扭绞部分退扭回松，再用手把单线弄直，并把松开的单线绕到各自的放线盘上。
把设备旋转部分与牵引部分合一，木压模不要过紧，并在压模后牵引轮前用力压线，以保持牵引力不损伤，这时就可以重新进行绞合生产。
二、单线断裂或缺股单线断裂缺股产生的原因，通常是由于放线盘张力太大，超过单线的拉断力，或单线盘线绕得松乱，出线段被其他线匝压住，或是单线中有夹杂物，造成单线断。
排除方法是调整线盘张力，使之适宜。
线盘绕的乱，应重新复绕。
有夹杂物断线时，如发生在绞线内层，而断头已在外层下走的很远，则应剪去这段缺股线。
如果断线发生在外层没通过牵引轮或在内层未进入外层下面，可用15m长的单线，将断线所在的绞层压模取下，与断线在对焊机上把两端接好，清理焊接处之后，用一根较大于使用规格的的单线，在焊接处绕上几圈，并把此线圈沿轴向前移动，内层线可用铝杆送过设备空心轴，同时将单线按缺股节距复位，通过分线板并与线盘上单线焊上修好。
重新安上木压模，把余线绕到线盘中，继续开车绞合生产，如果外层线断线，而断头已在牵引轮中或已过牵引轮，可把断线断线原因查清并调整好后，把单线穿过分线板、木压模，按原节距复位并用铝线捆扎几圈。
再用长于缺股线的备线与断头在牵引轮外，收线前进行焊接，边开车边按原节距将单线复位，直到不缺股。
电缆电线行业存在的整改措施与品牌建议一、电缆电线行业存在的问题及整改措施电缆电线行业作为重要的基础工业，其发展对于国民经济和社会的稳定具有重要意义。
然而，随着市场竞争的日益激烈和监管不到位，该行业也面临着一些问题和挑战。
本文将从产品质量、企业规范化管理、环境保护等方面来探讨这些问题，并提出一些整改措施。
1. 产品质量问题在电缆电线行业中，产品质量成为一个普遍存在的问题。
一方面，由于价格竞争压力大，部分企业追求低成本生产，导致原材料品质参差不齐；另一方面，部分企业生产过程中存在技术水平不高以及检验把关不严格等问题，影响了产品的安全性和可靠性。
针对产品质量问题，需要采取以下整改措施：（1）加强监管力度：相关部门应加大对电缆电线企业的监管力度，对违法违规生产销售行为进行查处，并公开曝光；（2）促进品牌建设：鼓励企业加强技术研发和质量控制，打造自主品牌，提高产品竞争力；（3）建立质量标准体系：完善电缆电线行业的质量标准体系，明确产品质量要求，为企业提供科学依据。
2. 企业规范化管理问题目前，电缆电线行业中存在一些企业管理不规范的现象。
一些小微企业存在生产环境混乱、人员素质低下等问题；部分中小型企业在管理体系、从业人员培训上也存在不足。
针对企业规范化管理问题，需要采取以下整改措施：（1）鼓励并推动行业协会组织进行规范化培训：行业协会可结合政府相关政策，开展电缆电线企业的规范化管理培训课程，提高企业整体管理水平；（2）鼓励并推动优秀企业示范带动：通过评选出一批具有规模和影响力的优秀电缆电线企业，并以其为榜样带动其他中小微企业规范化经营管理。
3. 环境保护问题随着社会对于环境保护的关注度不断提升，电缆电线行业也面临着环境保护问题。
一些企业在生产过程中未能有效处理污水和废气，导致对环境造成了一定的负面影响。
针对环境保护问题，需要采取以下整改措施：（1）加强环保监管：对违反环保法律法规的企业依法进行处罚，并加大对其监管力度；（2）推动绿色生产：鼓励企业引入清洁生产技术，减少污染物排放，降低资源消耗；（3）建立健全回收体系：促进电缆电线回收利用工作，减少资源浪费和环境污染。
电力工程电缆工程施工质量通病及预防措施电缆管施工质量通病及预防措施1.质量通病1）电缆管管口不齐，套丝乱扣，管口有毛刺，未挫平。
2）电缆管的弯曲半径不符合标准、规范的要求。
3）电缆管有扁、凹、裂、扭现象。
4）配管不到位，即使插入箱盒内也长度不一。
5）电缆管直接对焊。
6）用火焊进行煨管。
7）电缆管随意布置敷设，电缆埋管未做临时封堵。
2.预防措施1）加强电缆管管口不齐，套丝乱扣，管口有毛刺，未挫平的过程控制，加大处罚力度；确保电缆管切割时采用机械，套丝是要认真细致不能出线乱扣，管口要打磨光滑。
2）在电缆管的弯曲半径弯制时查相关规范认真弯制，弯好后技术员要认真检查弯曲半径。
3）用弯管机认真弯制，杜绝电缆管有扁、凹、裂、扭现象。
4）加强电缆管配管工艺管理，严格按照规范及国网18项返描规定施工，确保电缆管敷设工艺质量符合规范要求。
5）加强电缆管质量工艺培训，严格工艺标准考核，严格执行规范标准，杜绝采用电缆管直接对焊现象。
6）加大前期策划和过程控制，杜绝采用火焊进行煨管。
7）电缆管布置敷设严格对图纸按图纸施工，及时对电缆埋管做临时封堵且封堵牢固。
电缆桥架安装工程质量通病及预防措施1.质量通病1）电缆托架等在安装时未考虑热膨胀。
2）电缆托架盖板未盖齐，或盖不严，固定不牢固。
3）电缆托架与盘柜顶部距离太远时无过渡桥架。
4）用电火焊对支吊架、托架开孔、切割。
5）电缆托架自制弯通处拐角不圆滑，有棱角。
2.预防措施1）电缆托架等在安装时要根据安装位置及锅炉的膨胀系数考虑热膨胀。
2）电缆托架有盖板的要盖齐且盖严牢固，一经发现及时处罚。
3）电缆托架与盘柜顶部距离太远时要加过渡桥架。
4）严禁用电火焊对支吊架、托架开孔、切割，一经发现加大处罚。
5）加强电缆托架自制弯通处拐角的管理。
电缆敷设工程质量通病及预防措施1.质量通病1）电缆布线凌乱，交义、弯曲、跌落电缆比较多，影响工艺。
2）室内外接口处、电缆沟交义处、电缆夹层处等电缆绑扎不规范，走线凌乱。
电线电缆常见问题及处理方法一．押出机生产电子线1. 表面粗糙A．温度太低：温度作适当上调B． PVC烘烤不足：依作业标准烘烤胶料（时间/温度）C．机头压力太小：更换廊段较长的外模，增加网膜枚数2．死胶焦料：A．PVC在机头中停留时间较长：押出时将停留时间较长的料排尽B．押出温度太高，高温度押出时停机时及时降温3．发麻：A．温度太高：对机头/眼模温度作适当调整，增大外眼孔径（呈现亮面发麻）B．外模太大：更换孔径略小的外模，提升押出温度（呈雾面发麻）C PVC潮湿,开机前及时干燥PVC4．押出表面有气泡：A．押出温度太高：降低押出温度B． PVC烘烤不足：增加烘烤时间5．表面凹凸不平：A．导体表面有脏污：过少量的油，并作适当的预热B．押出温度太高呈气泡状：降低押出温度，减水槽与机头的距离6． PVC收缩/熔损：A．导体未预热：预热器温度作适当调整（铜线不氧化，但要烫手）B．机头压力小/温度太低：使用加压外模，机头眼模温度略作升高C．水槽未过热水，储线架张力偏大：押出时过热水，储线架张力尽量减小7．绝缘高温易碎化：A． PVC烘烤不足：换规格及时烘烤PVCB．押出时急速冷却：水槽过热水8．偏芯：A．模具孔径太大：更换模具（内模偏小/外模偏大）B．模具未装正：重新将模具装正C．内外模距离不当：以先近后远的原则调整内外模的距离9．其它A．跳股引起的外观不良：内外模更换为孔径稍大的B．PVC混炼不足引起外眼有积渣：升高押出温度，减小外模孔径和内外眼的距离C．刮伤：外模引起的刮伤，更换外眼.内外眼模中间堵铜丝：折模清理内外模水槽导轮储线架刮伤：将线材放致导轮，储线架合适的位置，有破损时及时更换。
二．押出机生产外被线1．外观显示成品纹路缠绕纹：A压大太大（内外模距离离太远）：生产中内外模距离2M/M左右。
外模太小：生产中外模宜选用比OD大0.1-0.3M/M的外模编织纹:A外模太小:太小的眼模因压力大造成外观不良,生产中宜选用孔径稍大的外模(具体孔径尺寸依实际生产中更换为准).B内外模距太远:生产中因内外模距离离太远造成压力偏大从而导致显编织纹/生产中尽量押空一点.编织线一般要求好脱皮,故无特殊要求时一般采用半空管押出.针对需要充实型押出的编织线机头压力太大和太小时都会造成押出外观不良.生产中针对实际情况对内外模距离及外模孔径进行调整,来解决外观问题.2．过粉线,铝箔线的外观不良滑石粉的好坏直接影响线材的外观,故滑石粉在使用前一定要烘烤干燥.这样滑石粉才能均匀分布在经线材上,生产中半成品一定要从毛刷中间穿过,避免因过粉太多导致外观不良,外模太小和内外模太近都会导致押出外观不良,生产时要特别注意.铝箔线的外观调试同编织线.3．外被脱皮不良以及芯线粘连(1) 生产中押出机头压力太大时会造成脱皮不良,押出时尽量通过增大外模孔径的方法避免压力过大.其次水槽距离机头应越近越好.水量应最大为宜,做到急速冷却.(2) 隔离不良造成脱皮不良,缠绕偏移,编织松散等倒造成外被附在芯线上造成脱皮不良,生产中要注意内模的选择不可太小(用半成品穿过眼模能轻松滑动为宜)(3) 过粉太少造成脱皮不良,生产中因滑石粉潮湿和过粉太少都会造成脱皮困难,生产前及时将滑石粉烘烤干燥.押出中及时添加滑石粉,加速时对模具的距离进行调整(减小)(4) 芯线粘连:芯线粘连一般是因为胶皮熔点太低押外被时高温熔融粘在一起,生产中第一段水槽要放最大的水,做到急速冷却,必要时绞合时离型剂或过粉.押外被时也可采用先过离型剂再过粉.(5) 部份客户要求线材剥高力,在实际操作中根据客户要求对押出机押出条件进行调整即可.4．表面外观异常(2) 条纹:A. 亮条纹,第一/二段温度偏高造成押出表面有亮条纹,降一/二段温度B. 雾条纹,第三/四段温度偏高造成押出表面有雾条纹,降第三/四段温度(3) 边亮边雾:机头/眼模温度偏高以及机头/眼模加热不均匀造成押出外表一边亮一边雾.此类现象发生时及时降低机头,眼模温度,更换滤网(片数减少)外模选用稍小的无廊段外模可改善.5．偏芯(1) 内模太大:外被押出时为使外观良好一般选用孔径稍大的内模,但内模太大容易出现间断性偏芯或高速押出时偏芯,生产过程中尽量避免内模太大(2) 调模螺丝未锁紧,中心调整OK后及时将四颗调模螺丝销紧后再正常开机(3) 其它方面,机头漏料,导管内有杂物也会造成偏芯生产中根据实际情况进行调整,针对偏芯,认真落实自主检查可杜绝批量不良产生.三．其它不良的控制1． D大小不均:人为控制不当,注意加减速的异常,放线架张力收线张力,测量工具异常等.2．印字不良依印字不良情形及对策进行调整3．刮伤:眼模刮伤及时更换眼模因过线导轮和储线架等刮伤及时调整可解决外眼有积渣也会造成刮伤,从根本上应更换材料,其次可以通过提升押出温度,更换孔径略小的外模(无廊段)可解决外眼因积渣造成刮伤之问题.塑料焦烧塑料焦烧是塑料挤出过程中常见的质量缺陷，其注意表现为：温度显示超高；机头模口有大量烟雾、强烈刺激味，严重时有爆裂声；挤出塑料层有焦粒；合胶缝处有连续气泡；产生的注主要原因有：1）、温度控制超高达到塑料热降解温度；2）押出机螺杆长期未清洗，积存的焦烧物随熔融塑料挤出；3）加温或停机时间过长，使机筒内塑料长期受热而分解；4）控温仪表失控或失准，造成高温分解；5）押出机冷却系统未打开，造成物料剪切摩擦过热。

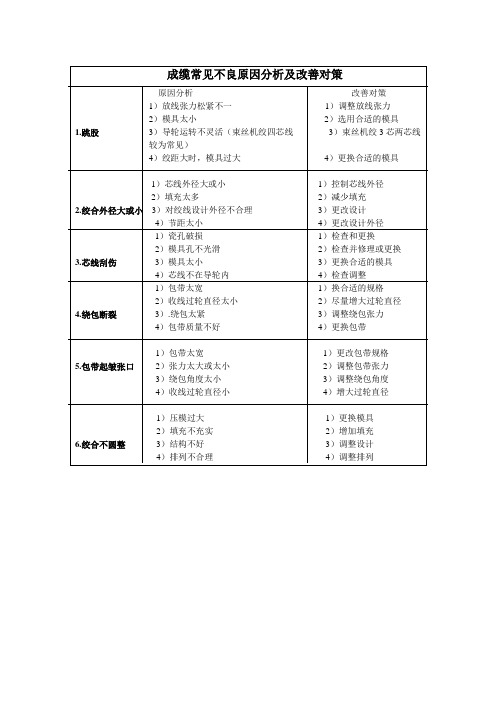

电线电缆生产工艺中常见的品质问题及处理
电线电缆在生产工艺中经常会遇到一些问题，对电线电缆产品的质量造成一定的影响，对此，我们要仔细分析不良现象，及时进行纠正。
一、品质不良现象：成缆后电缆蛇形。
不良原因分析：
1.成缆张力不均匀.
2.成缆节距不符合要求.
3.收线排线乱压成蛇形.
解决方案：
1.调整放线张力。
2.调整节距。
3.注意排线紧密齐整。
二、品质不良现象：扇形绝缘线芯翻身
不良原因分析：
1.预扭角不当。
2.放线盘上的线芯排线翻身,分头下盘时线芯退扭造成翻身。
解决方案：
1.调整预扭角或压模距线芯导轮的距离。
2.适当调整预扭角线芯放到线盘两侧板时,要特别注意线芯进入压模角度。
三、品质不良现象：线芯绝缘损伤
不良原因分析：
1.绝缘线芯下盘后运输和存放时碰伤。
2.绝缘线芯线盘在成缆过程中因套圈勒伤绝缘。
3.成缆时*作不当扭伤线芯绝缘。
解决方案：
1.存放,搬运时勿使绝缘受到碰伤.
2.线芯绝缘收排线发现圈套及时处理.
3.预扭要适当.
四、少芯：运转中断线或结束未及时发现.
挤出有纹路：单绞成缆有,笼绞.管绞无(绞合方式不同). 线盘脱飞：卡轴未锁紧
成缆模具选择：
1，并线模：成缆外径+(1-2)mm
2,定径模：成缆外径+(0.5-1)mm
3，绕包前模具孔径=并线模孔径
4，绕包后模具孔径=成缆后绕包外径+(1-3)mm
成缆绕包带的选择：
1，PP绳填充电缆采用两层无纺布间隙式绕包
2，发泡填充条填充时采用一层无纺布重叠搭盖绕包。
