东辰仙海院子（1#~31#）楼工程反滤层专项施工方案二○一九年六月一、编制目的明确盲沟及施工现场填方区增加连砂石(反滤层)施工作业的工艺流程、操作要点和相应的工艺标准。
二、编制依据根据建设单位2018年11月26日签发的编号：008号通知相关于内容执行。
三、适用范围适用于东辰仙海院子（1#~31#）楼工程施工现场盲沟及填方区连砂石(反滤层)施工。
四、材质要求1、连砂石(反滤层)回填过程中，其最大粒径不得大于30mm，含泥量不得大于5%，且不含草根、垃圾等杂质。
检验数量：同一产地、品种、规格且连续进场的材料，每1000m2为一批，当不足1000m2时也按一批计。
每批抽样一组。
监理单位按施工单位抽检次数的10%分别进行平行检验和见证检验，均不少于一次。
检验方法：现场抽样检验连砂石最大粒径、含泥量，并在施工过程中观察有无草根、垃圾等杂质变化情况。
2、反滤层材料含泥量、颗粒应符合相关规范规定要求。
连砂石(反滤层)填料材质、含泥量必须经试验检测合格后方可使用。
五、施工工艺流程及技术要求1、主要机械设备配置东风20吨自卸汽车5台，50型装载机1台，240型挖掘机1台，25吨压路机一台，蛙式打夯机3台。
2、施工方法2.1、施工前应进行压实工艺试验，确定施工参数，并报监理确认。
2.2、正式施工前应对下承层进行标高、宽度、长度、坡度等情况进行检验，并报监理工程师进行验收，符合要求后方可施工。
2.3、由装载机配合自卸汽车装运；根据需铺厚度、宽度、长度、采用网格法布料，必要时采用二次整平，压路机压实。
压实方法及遍数按试验工艺数据进行控制。
2.4、连砂石(反滤层)的压实质量应符合相关规范规定要求。
六、连砂石(反滤层)质量控制与检测1、连砂石(反滤层)质量控制1.2、连砂石(反滤层)质量控制要点主要抓好三个方面：填料与原材料控制；施工过程控制；试验与检测控制。
1.3、严格控制填料及原材料质量，制定原材料的进货检验和进场前检查验收制度，杜绝不合格的材料进场。
地质灾害（矿山环境）治理项目资料整理实施细则湖北省鄂东南基础工程公司二0一四年一月目录一、工程开工前准备工作 (3)二、工程竣工验收准备工作 (4)附录1：工程开工前准备资料通用表格 (5)单位工程开工申请书 (5)挡墙施工报验申请表 (19)排水沟施工报验申请表 (25)封边墙基槽开挖施工报验申请表 (31)分项工程报验单 (36)抗滑桩成孔报验申请表 (41)抗滑桩钢筋笼制安报验申请表 (51)抗滑桩混凝土浇灌报验申请表 (59)分项工程报验单 (66)分项工程报验单 (75)分项工程报验单 (83)一、工程开工前准备工作1、单位工程开工申请书2、分部（分项）工程开工申请书3、施工组织设计及审批表4、分部工程施工方案及报审表5678二、工程竣工验收准备工作1、竣工验收申请表2、投标文件、中标通知书、施工合同3、管理文件4、技术文件56789101112附录1：工程开工前准备资料通用表格单位工程开工申请书工程名称合同号 NO：施说明：一式三份，监理单位审批后，返回施工单位一份，送项目承担单位一份。
分部（分项）工程开工申请书工程名称合同号 NO：施说明：一式三份，监理单位审批后，返回施工单位一份，送项目承担单位一份。
施工组织设计审批表工程名称合同号 NO：施说明：一式三份，监理单位审批后，送项目承担单位审定。
审定后由监理单位返回施工单位一份。
分部（分项）施工组织方案报审表工程名称：编号：本表有承包单位填报，一式三份，经监理单位审核后，建设单位、监理单位、承包单位各存一份项目部人员报审表工程名称：进场设备报审表工程名称合同号 NO：施说明：一式三份，监理单位审签后，返回施工单位一份，送项目承担单位一份工程测量控制点交桩签证单工程名称合同号 NO：施说明：一式四份，建设、设计、监理、施工单位各一份。
工程名称：注：本交底一式三份，班组、交底人、监理工程师各一份。
工程名称：注：本交底一式三份，班组、交底人、监理工程师各一份。
反滤层填筑单元工程验收资料清单
施工单位：江南水利水电工程公司苗尾水电站大坝工程项目部
施工质量负责人：监理单位审核人：
年月日年月日

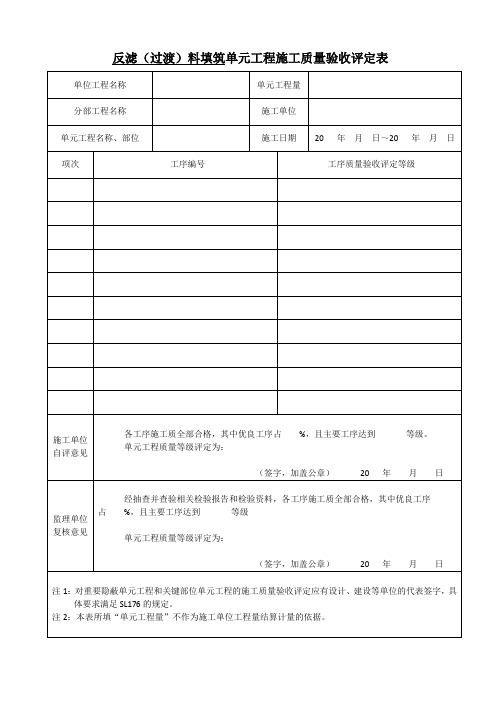

反滤层填筑单元工程质量等级评定表施工单位：江南水利水电工程公司苗尾水电站大坝工程项目部
反滤料料源质量检查记录表施工单位：江南水利水电工程公司苗尾水电站大坝工程项目部
填筑工程准填证施工单位：江南水利水电工程公司苗尾水电站大坝工程项目部
注：本套表填表一式二份，施工单位一份，监理单位一份。
反滤料填筑参数控制检查记录表施工单位：江南水利水电工程公司苗尾水电站大坝工程项目部
反滤料填筑质量检验单
施工单位：江南水利水电工程公司苗尾水电站大坝工程项目部
合同编号：MIW/C2 单元编号：。
SG-025

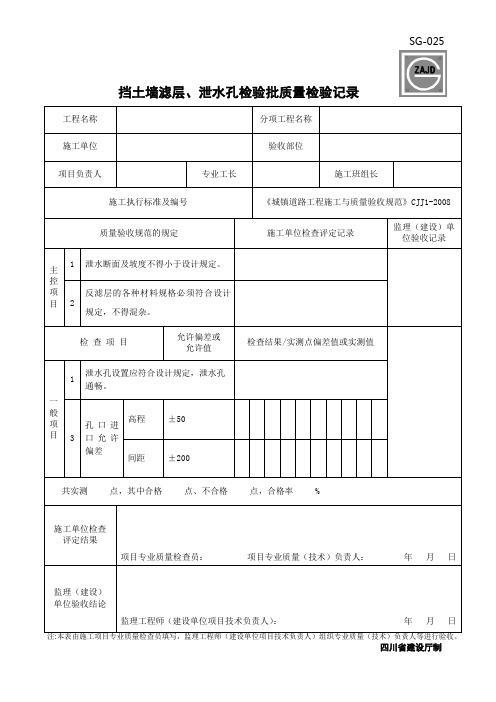

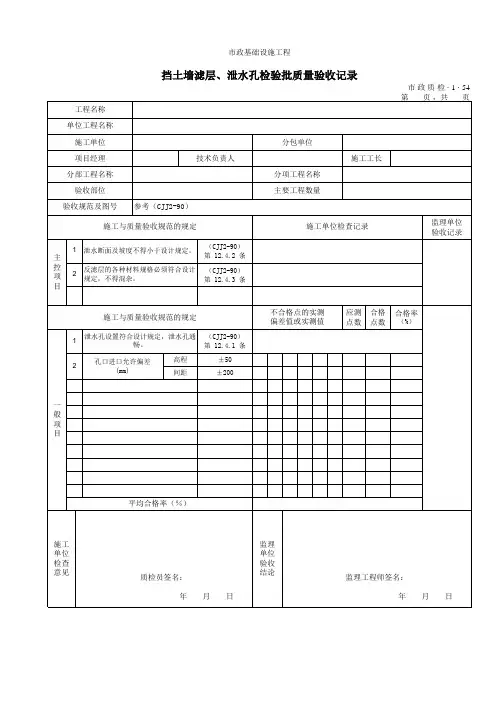

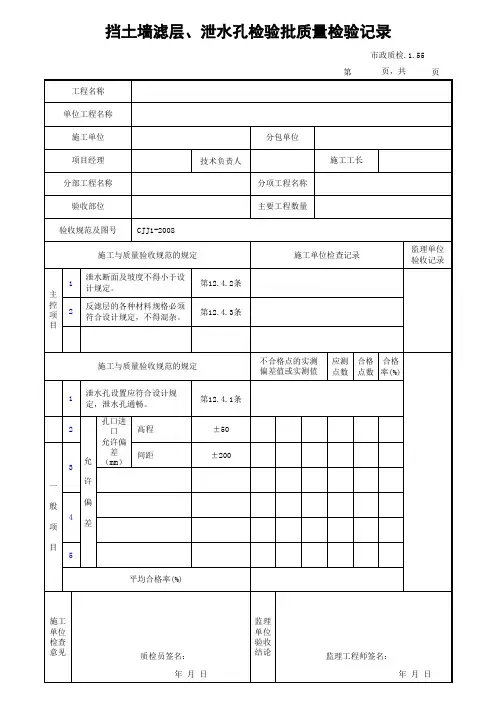

挡土墙滤层、泄水孔检验批质量检验记录
工程名称分项工程名称
施工单位验收部位
项目负责人专业工长施工班组长
施工执行标准及编号《城镇道路工程施工与质量验收规范》CJJ1-2008
质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录
主控项目1 泄水断面及坡度不得小于设计规定。
2
反滤层的各种材料规格必须符合设计
规定，不得混杂。
检查项目
允许偏差或
允许值
检查结果/实测点偏差值或实测值
一般项目
1
泄水孔设置应符合设计规定，泄水孔
通畅。
3
孔口进
口允许
偏差
高程±50
间距±200
共实测点，其中合格点、不合格点，合格率 %
施工单位检查
评定结果
项目专业质量检查员：项目专业质量（技术）负责人：年月日
监理（建设）
单位验收结论
监理工程师（建设单位项目技术负责人）：年月日
四川省建设厅制。

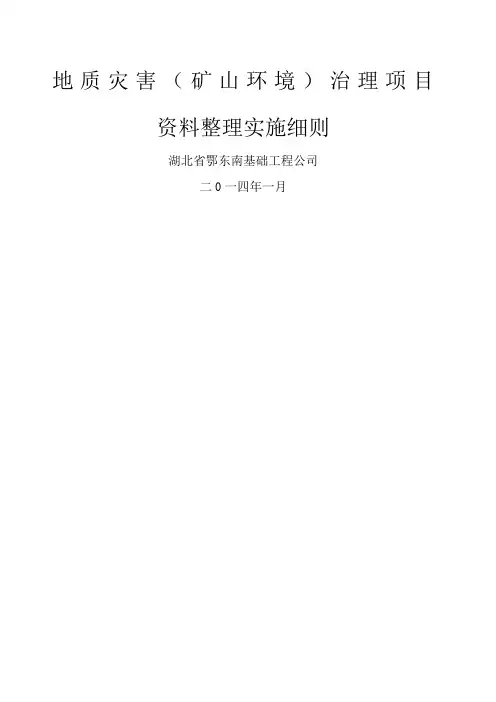

地质灾害（矿山环境）治理项目资料整理实施细则湖北省鄂东南基础工程公司二0一四年一月目录一、工程开工前准备工作...........................................二、工程竣工验收准备工作......................................... 附录1：工程开工前准备资料通用表格...............................单位工程开工申请书...........................................分部（分项）工程开工申请书...................................施工组织设计审批表...........................................分部（分项）施工组织方案报审表...............................项目部人员报审表.............................................进场设备报审表...............................................工程测量控制点交桩签证单.....................................工程施工技术交底记录表.......................................工程施工技术交底记录表.......................................工程施工技术交底记录表.......................................工程施工技术交底记录表....................................... 附录2：工程竣工验收准备资料通用表格.............................工程质量竣工验收申请报告.....................................挡墙施工报验申请表...........................................排水沟施工报验申请表.........................................封边墙基槽开挖施工报验申请表.................................分项工程报验单...............................................抗滑桩成孔报验申请表.........................................抗滑桩钢筋笼制安报验申请表................................... 抗滑桩混凝土浇灌报验申请表................................... 分项工程报验单............................................... 分项工程报验单............................................... 分项工程报验单...............................................一、工程开工前准备工作1、单位工程开工申请书2、分部（分项）工程开工申请书3、施工组织设计及审批表4、分部工程施工方案及报审表5、项目部人员报审表6、进场设备报审表7、工程测量控制点交桩签证单8、施工、安全技术交底二、工程竣工验收准备工作1、竣工验收申请表2、投标文件、中标通知书、施工合同3、管理文件4、技术文件5、物资文件6、记录文件7、施工检测成果及竣工测量文件8、施工质量评定及验收文件9、监测成果10、工程竣工图文件11、电子档案及PPT12、竣工验收鉴定书具体表格见附录。

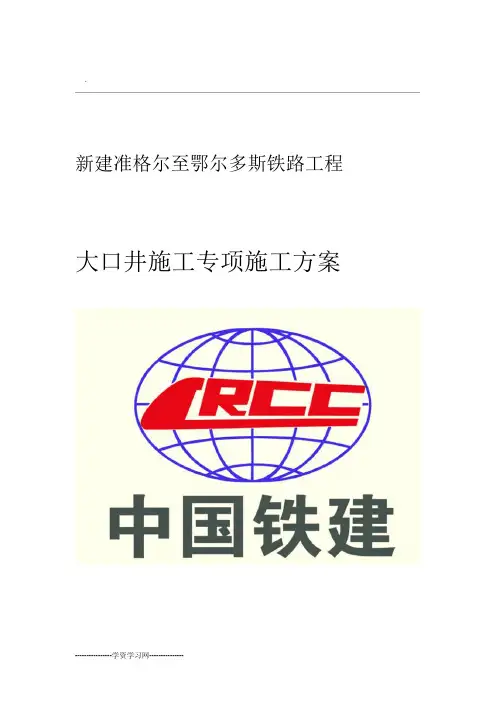

.新建准格尔至鄂尔多斯铁路工程大口井施工专项施工方案：编制：审核____________________：准批理部经铁呼准鄂路项目团局气建国中铁电化集二九六○二一年月十日教育资料．.目录1．大口井工程概况 (1)1.1大口井简介 (1)2．施工部署 .............................................. .. 12.1大口井的主要施工方法选择 (1)2.2沉井工艺流程 (2)2.3施工阶段划分与施工内容概述 (2)2.4主要施工机械与机具配备计划 (5)2.5主要劳动力使用计划 (6)3．主要项目的施工方法与技术措施 (7)3.1工程测量 (7)3.2井外深井降水与井内明排水结合的施工方法 (8)3.3沉井制作方法与技术措施 (8)3.5沉井下沉方法与技术措施 (15)4．沉井施工质量与安全控制的主要措施 (19)4.1沉井质量主控项目的检验标准 (19)4.2沉井易渗漏部位的质量控制要点 (19)4.3安全施工措施 (19)5．安全文明措施 (20)5.1安全施工措施 (20)5.2文明施工措施 (21)6．沉井下沉中特殊情况的处理 (22)6.1沉井下沉纠偏 (22)6.2障碍物处理 (23)6.3摩阻力过大的处理 (24)教育资料．.教育资料．.大口井施工方案1．大口井工程概况拟建三座大口井，分别位于DK176+350右1000m处、DK161+535左50m处、DK188+78右80m处。
工程设计单位为铁道第三勘察设计院集团有限公司。
有关沉井工程的概况简述如下：1.1大口井简介1.1.1大口井规模与构造本工程的大口井为钢筋混凝土结构取水构筑物，按沉井施工，井口内径为5米，井底至地面高度为16米左右，壁厚0.25米，沉井底部设0.5米反滤层。
大口井上部设阀门井，用于阀门开启及机械检修。
1.1.2沉井所选用的材料（1）混凝土：均采用C30混凝土。
（2）钢筋：HPB300、HRB400。
干砌石、反滤层（垫层）、排水设施施工监理细则干砌石、反滤层（垫层）、排水设施施工监理细则一、总则1.本细则依据施工承建合同，以及《碾压土坝施工技术规范》、《水利水电天然建筑材料勘察规程》、《堤防工程施工规范》等有关的工程验收规程、规范、规定和设计图要求编制。
2.本细则适用于坝坡迎水面干砌石、坝各部位反滤层以及坝背水面堆石排水体。
3.除非承建单位愿意承担风险，否则用于施工设施的施工图纸、技术要求、设计变更等设计文件必须经监理部签发。
二、开工许可证的申请程序1.工程开工14天前，承建单位应根据施工图纸、设计要求、技术规范、施工部位的自然条件、施工水平及设备情况，编制施工措施计划报送监理部批准。
施工措施计划包括（但不限于此）（1）工程概述（2）施工平面布置（3）施工工序、工艺和设备配置（4）使用材料及配比（5）材料与劳动力投入计划（6）施工进度计划（7）组织管理机构（8）质量控制措施（9）安全生产措施（10）其它按合同文件规定应报告或说明的情况2.上述报送文件连同审签意见一式三份，经承建单位项目经理或其授权代表签署后递交。
监理部审阅后限时批复，原件不退回。
除非承建单位接到审签意见为“修改后重新报送”，否则承建单位可产即向监理部申请开工许可证。
监理应在24小时内开出相应项目的开工许可证。
3.承建单位未按时向监理部报送上述文件，造成施工工期延误和其它损失，由承建单位承担合同责任。
承建单位未在限期内收到监理退回或审签意见，可视为已经审阅。
三、施工过程监理1.承建单位在施工前做好施工测量工作。
2.承建单位必须进行基坑清理和岸坡处理，经质量检验合格后，并报监理工程师检验合格后方可进行。
大坝迎水面土质干容重须夯实到旧坝原有标准。
3.反滤料（垫层）的选用必须满足设计要求的粒径、级配、含泥量、不均匀系数。
将用料进行筛分试验后，报监理工程师同意后方可使用。
4.滤料（垫层）应分层铺设，每铺好一层后，经监理工程师认证合格后再进行下层铺设。
云南澜沧江糯扎渡水电站大坝工程大坝、围堰土建及金属结构安装工程(合同编号：NZD/C3)反滤料填筑施工工法中国安能建设总公司糯扎渡水电站大坝工程项目部二○○八年十月目录1．简述 (1)2．工艺流程 (1)3．操作要点 (4)3。
1测量放样 (4)3.2反滤料的料源及质量控制 (4)3.3反滤料的装运 (4)3。
4卸料与铺料 (4)3。
5碾压 (6)3。
6验收 (6)4质量检查与控制 (7)4.1卸料质量 (7)4.2铺料质量 (7)4.3碾压质量 (8)4.4单元验收 (8)反滤料填筑施工工法1．简述反滤料位于心墙防渗土料的上下游侧,对心墙防渗土料起反滤作用。
反滤料分2个填筑区，即反滤料Ⅰ区、反滤料Ⅱ区.上游侧反滤料Ⅰ区、反滤料Ⅱ区水平宽度均为4m 、下游侧反滤料Ⅰ区、反滤料Ⅱ区水平宽度均为6m 。
总填筑量约195万m 3。
本工法在实施过程中，应注重总结，完善和修订。
2．工艺流程(1）反滤料区填筑一个单元施工工艺流程见图13—1。
必要时适当洒水不合格转入下一单元筑合格质量检查、验收碾 压平料、层厚控制填筑料挖装运基础面验收进料、卸料填筑单元平面测量填筑单元平面测量、边界线图13-1 大坝反滤料填筑施工工艺流程图(2）反滤料与心墙土料、细堆石料的铺筑程序反滤料在挖运过程中应保持其湿润。
填筑时，先铺粒径小的反滤料（反滤料Ⅰ)再铺粒径大的反滤料(反滤料Ⅱ)，保证粒径小的反滤料铺填范围满足设计宽度。
大坝填筑心墙料、反滤料、细堆石料和一定范围（15～20m)的粗堆石料平起上升，首先铺第1层反滤料(铺厚60cm ，先铺F1、再铺F2);再铺第1层心墙料（铺厚30cm ）;铺第1层心墙料同时铺第一层细堆石料（铺厚60cm)；铺第2层心墙料同时铺第一层粗堆石料；接着铺第2层反滤料（铺厚60cm ，先铺F1、再铺F2）；铺第3层心墙料同时铺第二层细堆石料（铺厚60cm）；铺第4层心墙料；然后铺第3层反滤料（铺厚60cm，先铺F1、再铺F2）;再铺第5层心墙料(铺厚30cm)；铺第5层心墙料同时铺第二层粗堆石料(铺厚90cm）;铺第6层心墙料同时铺第三层细堆石料。
