导出arcgis数据图层中的注记数据

Aｒcgｉs图层带注记转成cａd步骤
1、首先把您需要得用到得数据放到一个mｄｂ数据库当中，不能就是shaｐe格式。

２、标注您所需要得属性字段，步骤如下
3、把ａｒcgis页面缩小或者放大得适合注记得页面，保证注记跟图斑大小位置适合
4、点击图层右键，
点击灰色按钮conｖerｔlabels to anｎotatioｎ，跳出以下页面
然后点击convert
５、这就是图层位置出现两个图层，如下图
６、把这两图层分别转成ｃad,做好命名为英文名称,转cad方法如下图
Eｘport tｏcad 如:export—ouｔpuｔ-２转成a、dwg；
转成ｂ、dwg
7、打开a、dwg，点击插入块,设置如下图
点击确定
8、在ｃad空白处,点击快速选择,设置如下，点击确定
9、然后在下面把颜色改成红色,完成。

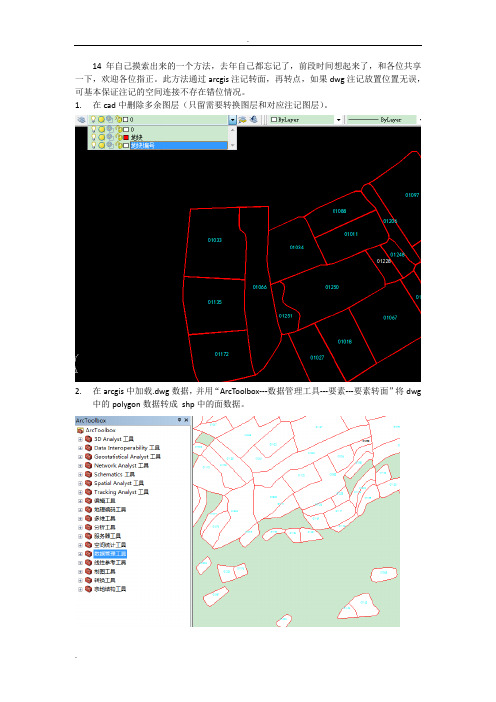

14年自己摸索出来的一个方法，去年自己都忘记了，前段时间想起来了，和各位共享一下，欢迎各位指正。

此方法通过arcgis注记转面，再转点，如果dwg注记放置位置无误，可基本保证注记的空间连接不存在错位情况。

1.在cad中删除多余图层（只留需要转换图层和对应注记图层）。

2.在arcgis中加载.dwg数据，并用“ArcToolbox---数据管理工具---要素---要素转面”将dwg
中的polygon数据转成shp中的面数据。

3.在arcgis中将dwg数据中的annottation数据转换为地理数据库库注记
4.用“ArcToolbox---数据管理工具---要素---要素包含矩形转面”将地理数据库注记数据转
换成注记面。

5.用“ArcToolbox---数据管理工具---要素---要素转点”将注记面数据转换成注记点。

6.用“ArcToolbox---分析工具---叠加分析---空间连接”将注记点连接到要素面。

7.在连接完的数据中，添加字段“地块编号”，并等于“text”字段
8.用“ArcToolbox---数据管理工具---字段---删除字段”批量删除多余字段。

9.对照原始dwg数据检查转换成功的shp数据。

利用a r c g i s将d w g
注记转换到s h p属性
字段的方法
-CAL-FENGHAI.-(YICAI)-Company One1
14年自己摸索出来的一个方法，去年自己都忘记了，前段时间想起来了，和各位共享一下，欢迎各位指正。

此方法通过arcgis注记转面，再转点，如果dwg注记放置位置无误，可基本保证注记的空间连接不存在错位情况。

1.在cad中删除多余图层（只留需要转换图层和对应注记图层）。

2.在arcgis中加载.dwg数据，并用“ArcToolbox---数据管理工具---要素---要素转面”将
dwg中的polygon数据转成 shp中的面数据。

3.在arcgis中将dwg数据中的annottation数据转换为地理数据库库注记
4.用“ArcToolbox---数据管理工具---要素---要素包含矩形转面”将地理数据库注记数据转
换成注记面。

5.用“ArcToolbox---数据管理工具---要素---要素转点”将注记面数据转换成注记点。

6.用“ArcToolbox---分析工具---叠加分析---空间连接”将注记点连接到要素面。

7.在连接完的数据中，添加字段“地块编号”，并等于“text”字段
8.用“ArcToolbox---数据管理工具---字段---删除字段”批量删除多余字段。

9.对照原始dwg数据检查转换成功的shp数据。

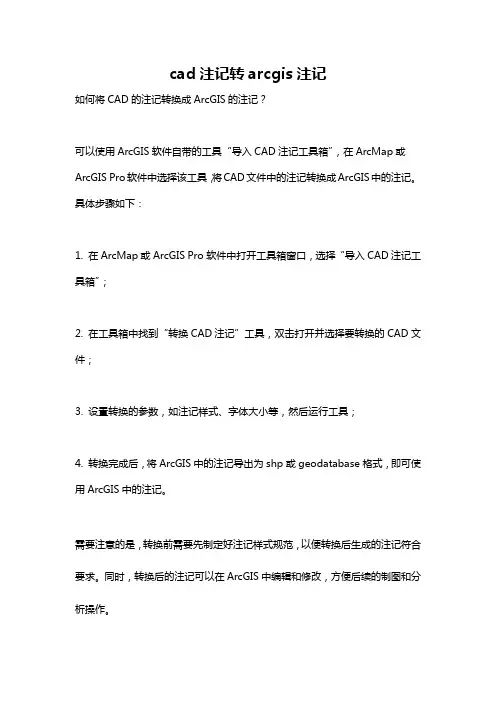

cad注记转arcgis注记
如何将CAD的注记转换成ArcGIS的注记？
可以使用ArcGIS软件自带的工具“导入CAD注记工具箱”，在ArcMap或ArcGIS Pro软件中选择该工具，将CAD文件中的注记转换成ArcGIS中的注记。

具体步骤如下：
1. 在ArcMap或ArcGIS Pro软件中打开工具箱窗口，选择“导入CAD注记工具箱”；
2. 在工具箱中找到“转换CAD注记”工具，双击打开并选择要转换的CAD文件；
3. 设置转换的参数，如注记样式、字体大小等，然后运行工具；
4. 转换完成后，将ArcGIS中的注记导出为shp或geodatabase格式，即可使用ArcGIS中的注记。

需要注意的是，转换前需要先制定好注记样式规范，以便转换后生成的注记符合要求。

同时，转换后的注记可以在ArcGIS中编辑和修改，方便后续的制图和分析操作。

ARCGIS转换数据格式步骤，以城中村空间信息数据库成果转换为例。

一、准备：
图和表用编码进行对应。

图为单一图层，中间有编码注记。

（已叫建设科的同事完成此步）
二、开始操作：
1．ArcCatalog新建个人地理空间数据库mdb
2．mdb里面新建表格b，导入属性表的属性项，往b 加载属性表的属性。

3．arcmap打开dwg文件里面的标注和线性要素。

删除两者多余的属性项，对线性要素通过空间连接标注，合并属性，并导出结果到mdb里面，新线性要素a
4．arcmap打开a和b，对a通过txt(标注编码)对应b 的ID（编码）连接生成新图形c并导出至mdb里面形成新的线要素。

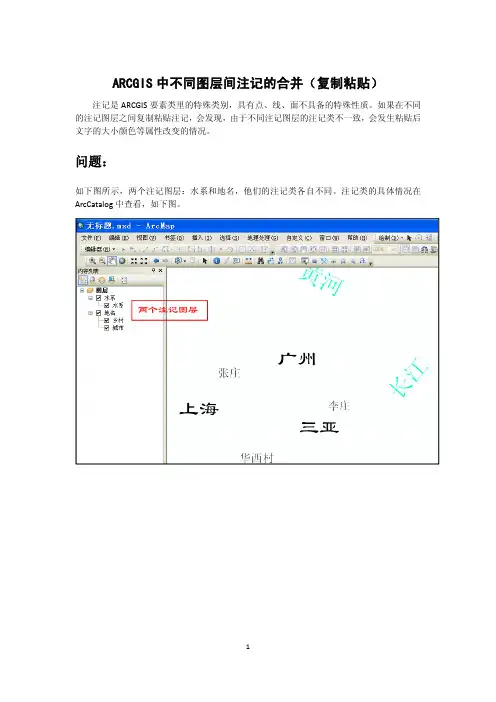

ARCGIS中不同图层间注记的合并（复制粘贴）注记是ARCGIS要素类里的特殊类别，具有点、线、面不具备的特殊性质。

如果在不同的注记图层之间复制粘贴注记，会发现，由于不同注记图层的注记类不一致，会发生粘贴后文字的大小颜色等属性改变的情况。

问题：如下图所示，两个注记图层：水系和地名，他们的注记类各自不同。

注记类的具体情况在ArcCatalog中查看，如下图。

两个注记图层“地名”图层有两个注记类注记类的属性“水系”图层有一个注记类如果将水系里的注记（蓝色）复制粘贴至地名图层，会显示如下界面，选择“城市”注记类后，粘贴好的水系名称会变成“城市”的属性——黑色。

产生这个问题的原因是，目标图层（地名）里没有水系图层的注记类（文字属性为蓝色）。

目的：将黄河、长江复制粘贴至“地名”图层。

粘贴时选择“城市”这个注记类（也可以选别的）可以看到，复制得到的文字（黑色的黄河、长江）的属性改变了，变成了“城市”注记类的属性：黑色解决方案：如果是点、线、面图层，可以采用“加载”的方法添加/合并数据，但是当你在ArcCatalog 里选择一个注记图层‐‐ 右键后，你会发现：“加载数据”这个选项是灰色的！！说明“加载数据”不适用于注记图层，这个方法行不通。

注记图层不能用“加载数据”功能解决方案是工具箱里的“追加注记要素类”工具，它可以把不同注记类的注记图层合并，合并后的注记具有合并前几个图层的所有注记类，所有文字的属性就不会改变。

该工具在工具箱的位置如下图。

使用该工具，水系和地名两个图层作为输入要素，追加合并后的注记层为“合并”。

执行工具之后，在ArcCatalog里查看“合并”图层的注记类，会发现“合并”有三个注记类，分别来自水系和地名两个图层。

使用这个工具就实现了注记合并/复制粘贴的功能，也没有数据改变或丢失。

追加注记要素类工具的界面合并图层具有三个注记类，从名字就可以看出，来自之前的两个图层在ArcMap里加载合并后的图层，如下图。

CAD格式转ARCGIS格式多图层数据的处理——以某县社界为例摘要：日常工作中有大量的CAD格式（DWG）的数据需要转换成ARCGIS格式（SHP）在ARCGIS中使用，但转换时有许多数据信息会丢失、变化，如何保存尽可能多的准确、完整的信息，是数据转换质量的关键指标。

本文以某县CAD格式的社界转为ARCGIS格式为例，介绍了如何将社界转换为shp格式的同时，将社名，幅员面积，图幅号等注记转为社界shp文件的属性字段。

尽管CAD文件情况和数据千差万别，但其中的处理方具有一定的普遍用途，一些处理技巧希望能够对有需要的同行有所裨益，也希望能够抛砖引玉，与广大同行探讨交流。

关键词：CAD；ARCGIS；数据格式；转换某县的“全县社界总图.DWG”为54坐标系，坐标未加带号，包含全县社界、社名、所在图幅号、面积等信息。

其中社界在“社界层”图层，社名在“社界注记”图层（社名中含乡镇村社名），面积和图幅号在“实测面积及所在图幅”图层，面积与所在图幅号为分数标注形式，面积在上，图幅号在下，中间有一分数线，分数线也在此图层中。

其他还有“征地线”、“指标范围”等图层共计15个图层。

本次拟提取社界、社名、面积、图幅号信息，将社界范围转为Arcgis（shp）格式文件并将社名、面积、图幅号信息导入该shp文件的属性表中，总体思路是用转换工具将CAD信息先导入到地理数据库中，将线文件转换为shape后，将annotation注记层转换为点文件；将线文件中除社界外的其他线（分数线、征地线等）剔除，只保留社界线再转为面，将点文件中的社名、图幅号、面积分离成3个点文件；再用拓扑检查后的社界面文件与三个点文件分别进行“空间连接”，将社名、图幅号、面积赋给社界面文件的属性表中；再用Arcgis自动计算出来的shape area几何面积核实与从CAD注记导出到属性表的面积是否一致验证验算，修改错误后完成转换。

如果需要，可以用制图综合工具的融合工具，按社名字段将各社区飞地与本社融合为一个面。

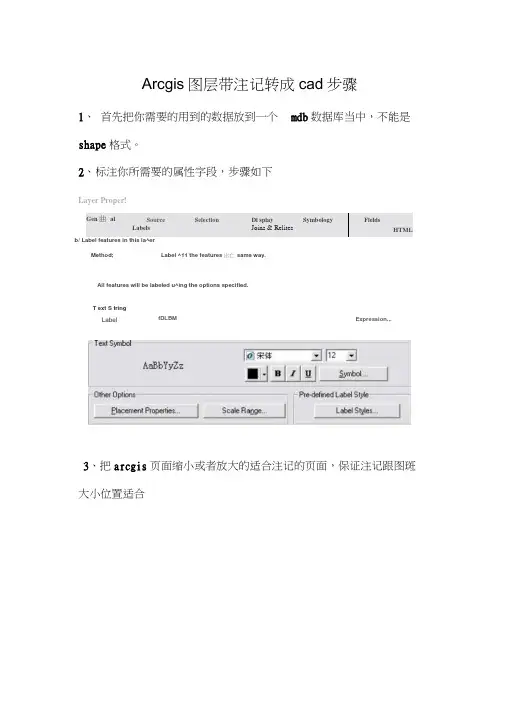

Arcgis 图层带注记转成cad 步骤1、 首先把你需要的用到的数据放到一个 mdb 数据库当中，不能是 shape 格式。

2、 标注你所需要的属性字段，步骤如下Layer Proper!Gen 曲 alSourceSelection Di splaySymbology FieldsLabelsJoins & RelitesHTMLb/ Label features in this la^erMethod;Label ^11 the features 岀亡 same way.All features will be labeled u^ing the options specified.3、把arcgis 页面缩小或者放大的适合注记的页面，保证注记跟图斑 大小位置适合fDLBMExpression.,.T ext S tringLabel Field ：021点 击 图 层 右 键Layer sI$ Arcloolbox-0 Export. Output 2rb 3D knalyEt ToolsII 庵1 CopyX RemoveHU Open Attribute TableJoins and Relates►X-£电om Io Lay 卓 魚 Zcon-jTo 出吐色 VisiblVisible Scale Kan^eIdsXDat^ AD asUs* Symbol Level Select!on * Label FeaturesConirer t Labels to Anno tat 】 on. .二g Convert Featuras to Graph! CE _ .-Conver t Symbology to Represent at ion... Lity TodL: cols Bata：iiyst Tx ： g Tools齊® Proper ties... olsools点击灰色按钮 convert labels to annotation,跳出以下页面5、这是图层位置出现两个图层，如下图6、把这两图层分别转成cad ,做好命名为英文名称, 下图然后点击convertcad 方法如-0 Expcrt_0u 切ut-ZAnno 0 Default-0 Export_0utput 2口 __劇i ArcToolbox+ 3D Analyst Tool's + Analysis Tools + ^Cartography T^ols -i^| C Driver si on T+ from Rast&r +第7roffi W 亞-Ta CAD/* Add CAB FieldsExport to cad 女口： export-output-2 转成 a.dwg;匕 0 Export Output 2AmiQDefault7、打开a.dwg ，点击插入块，设置如下图点击确定8在cad 空白处，点击快速选择，设置如下，点击确定沪 Create CAD XDat& 护Expert to CAU>* Sfit CAL 肛i 裁转成b.dwg9、然后在下面把颜色改成红色，完成1| g口 Exp orAimoV 澤©■红色屮1应用到3 对象类型1）: 特性电）:整个图形 文字运算符規）：=等于值理）如何应用：Exp ort_Output_2Armc。
