下载文档原格式

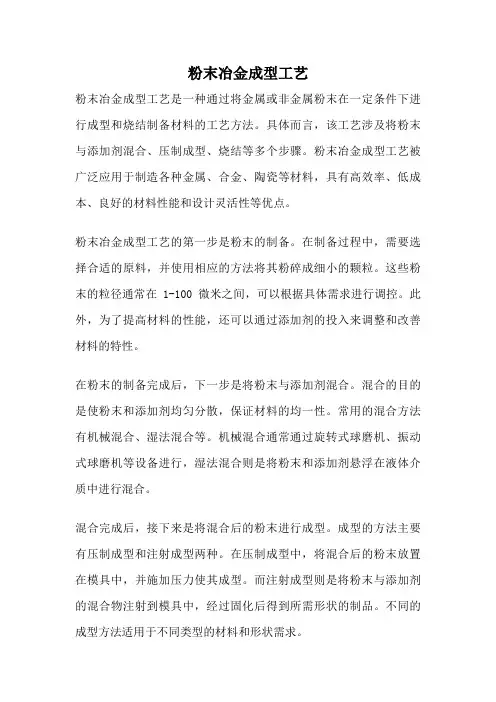

粉末冶金成型工艺粉末冶金成型工艺是一种通过将金属或非金属粉末在一定条件下进行成型和烧结制备材料的工艺方法。
具体而言，该工艺涉及将粉末与添加剂混合、压制成型、烧结等多个步骤。
粉末冶金成型工艺被广泛应用于制造各种金属、合金、陶瓷等材料，具有高效率、低成本、良好的材料性能和设计灵活性等优点。
粉末冶金成型工艺的第一步是粉末的制备。
在制备过程中，需要选择合适的原料，并使用相应的方法将其粉碎成细小的颗粒。
这些粉末的粒径通常在1-100微米之间，可以根据具体需求进行调控。
此外，为了提高材料的性能，还可以通过添加剂的投入来调整和改善材料的特性。
在粉末的制备完成后，下一步是将粉末与添加剂混合。
混合的目的是使粉末和添加剂均匀分散，保证材料的均一性。
常用的混合方法有机械混合、湿法混合等。
机械混合通常通过旋转式球磨机、振动式球磨机等设备进行，湿法混合则是将粉末和添加剂悬浮在液体介质中进行混合。
混合完成后，接下来是将混合后的粉末进行成型。
成型的方法主要有压制成型和注射成型两种。
在压制成型中，将混合后的粉末放置在模具中，并施加压力使其成型。
而注射成型则是将粉末与添加剂的混合物注射到模具中，经过固化后得到所需形状的制品。
不同的成型方法适用于不同类型的材料和形状需求。
成型完成后，还需要进行烧结过程。
烧结是指在高温下，将成型后的粉末进行加热处理，使其颗粒之间发生结合。
在烧结过程中，粉末的颗粒会相互扩散，形成致密的结构。
烧结温度和时间的选择对于材料的性能具有重要影响。
粉末冶金成型工艺的最后一步是进行后续处理。
这包括退火、热处理、表面处理等过程。
退火是为了消除成型过程中产生的残余应力，提高材料的塑性和韧性。
热处理可以改变材料的组织结构和性能，提高其硬度、强度等。
表面处理则是为了改善材料的表面性能，如防腐蚀、增加耐磨性等。
粉末冶金成型工艺是一种重要的材料制备方法，具有广泛的应用前景。
通过粉末冶金成型工艺，可以制备出具有良好性能、复杂形状和高精度的材料，满足不同行业的需求。
陶瓷粉末成型工艺陶瓷粉末成型工艺是一种将陶瓷粉末通过成型工艺形成所需形状的技术。
它是陶瓷制造过程中的重要工艺环节之一，具有节约原料、节能环保、生产周期短等优点，在陶瓷制造行业中得到广泛应用。
首先，陶瓷粉末成型工艺一般分为干法成型和湿法成型两种。
干法成型是指将陶瓷粉末与一定比例的添加剂（如粘结剂）混合均匀，然后通过压制、模压等工艺将混合物制成所需形状。
干法成型通常适用于较简单的形状，成型效率较高。
湿法成型是指将陶瓷粉末与一定比例的添加剂混合均匀后，加入一定量的溶剂形成糊状物料，然后通过浇注、注射、挤出等工艺将糊状物料制成所需形状。
湿法成型适用于复杂形状的制造，可以制作出细致、复杂的陶瓷制品。
其次，为了保证陶瓷粉末成型的质量，需要对粉末进行预处理。
预处理主要包括粉末的浸湿处理、干燥处理和筛分处理等。
粉末的浸湿处理是指将粉末与一定比例的溶液混合搅拌，使其表面浸润均匀。
干燥处理是将浸润后的粉末进行烘干，以去除其中的水分。
筛分处理是将粉末进行筛分，分离出一定粒度的粉末，保证成型过程中粉末的均匀性和流动性。
陶瓷粉末成型工艺中常用的成型方法有压制成型、注射成型、挤出成型等。
压制成型是指将混合好的陶瓷粉末放入模具中，通过压力的作用使其成型。
压制成型适用于简单的形状，能够控制成型件的尺寸和密度。
注射成型是指将糊状物料注入模具中，然后通过空气或机械力将糊状物料强制排出，形成所需的形状。
注射成型适用于复杂的形状，能够制作出尺寸精度较高的陶瓷制品。
挤出成型是将糊状物料放入压力容器中，通过挤压压力将糊状物料从模具中挤出，形成所需形状。
挤出成型适用于长形或管状的制品，能够提高生产效率。
陶瓷粉末成型工艺中，还需要考虑烧结工艺。
烧结工艺是将成型好的陶瓷制品放入烧窑中进行高温烧结处理，使其具有一定的强度和致密度。
烧结温度和时间的选择对陶瓷制品的性能具有重要影响。
烧结温度过高会使陶瓷制品变形或烧结不充分，烧结温度过低则会影响陶瓷制品的力学性能和致密度。

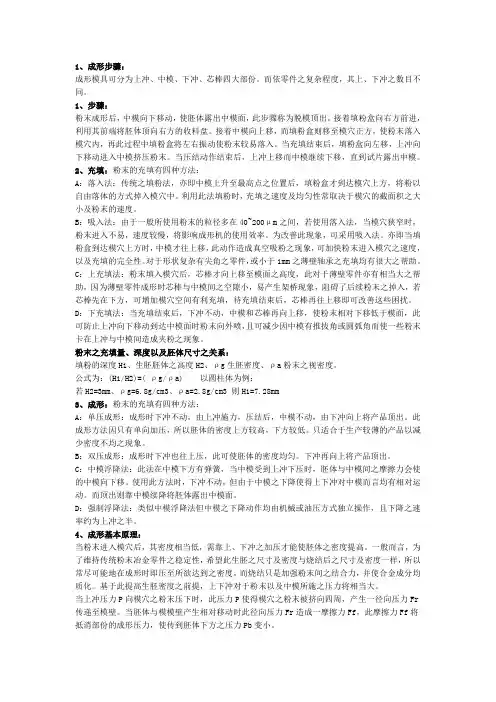

1、成形步骤：成形模具可分为上冲、中模、下冲、芯棒四大部份。
而依零件之复杂程度，其上、下冲之数目不同。
1、步骤：粉末成形后，中模向下移动，使胚体露出中模面，此步骤称为脱模顶出。
接着填粉盒向右方前进，利用其前端将胚体顶向右方的收料盘。
接着中模向上移，而填粉盒则移至模穴正方，使粉末落入模穴内，再此过程中填粉盒将左右振动使粉末较易落入。
当充填结束后，填粉盒向左移，上冲向下移动进入中模挤压粉末。
当压结动作结束后，上冲上移而中模继续下移，直到试片露出中模。
2、充填：粉末的充填有四种方法：A：落入法：传统之填粉法，亦即中模上升至最高点之位置后，填粉盒才到达模穴上方，将粉以自由落体的方式掉入模穴中。
利用此法填粉时，充填之速度及均匀性常取决于模穴的截面积之大小及粉末的速度。
B：吸入法：由于一般所使用粉末的粒径多在40~200μm之间，若使用落入法，当模穴狭窄时，粉末进入不易，速度较慢，将影响成形机的使用效率。
为改善此现象，可采用吸入法。
亦即当填粉盒到达模穴上方时，中模才往上移，此动作造成真空吸粉之现象，可加快粉末进入模穴之速度，以及充填的完全性。
对于形状复杂有尖角之零件，或小于1mm之薄壁轴承之充填均有很大之帮助。
C：上充填法：粉末填入模穴后，芯棒才向上移至模面之高度，此对于薄壁零件亦有相当大之帮助，因为薄壁零件成形时芯棒与中模间之空隙小，易产生架桥现象，阻碍了后续粉末之掉入，若芯棒先在下方，可增加模穴空间有利充填，待充填结束后，芯棒再往上移即可改善这些困扰。
D：下充填法：当充填结束后，下冲不动，中模和芯棒再向上移，使粉末相对下移低于模面，此可防止上冲向下移动到达中模面时粉末向外喷，且可减少因中模有推拔角或圆弧角而使一些粉末卡在上冲与中模间造成夹粉之现象。
粉末之充填量、深度以及胚体尺寸之关系：填粉的深度H1、生胚胚体之高度H2、ρg生胚密度、ρa粉末之视密度。
公式为：(H1/H2)=( ρg/ρa) 以圆柱体为例：若H2=3mm、ρg=6.8g/cm3、ρa=2.8g/cm3 则H1=7.28mm3、成形：粉末的充填有四种方法：A：单压成形：成形时下冲不动，由上冲施力，压结后，中模不动，由下冲向上将产品顶出。
中小学生足球学习兴趣的提高策略分析随着体育教育的普及和足球运动的热度不断增加，越来越多的中小学生对足球运动产生了浓厚的兴趣。
如何提高中小学生对足球学习的兴趣，让他们在足球运动中得到快乐和成长，是每个足球教练和老师都需要思考和关注的问题。
本文将分析并总结一些有效的策略，帮助中小学生提高足球学习兴趣。
一、注重趣味性和互动性中小学生的足球学习应该是一种快乐的体验。
教练和老师们可以通过增加趣味性和互动性，激发学生对足球的兴趣。
可以利用小游戏和趣味赛事的形式，让学生在轻松愉快的氛围中学习和训练足球技能，增强学生的参与感和归属感。
还可以引入一些趣味性的训练器材和设备，如彩色训练球、趣味障碍训练道具等，让学生在训练中感受到乐趣。
二、激发学生的竞争欲望竞争是足球运动中不可缺少的元素，教练和老师们可以通过设置一些竞赛和比赛，激发学生的竞争欲望，让他们在比赛中感受到胜利的喜悦和失败的挫折，从而提高学生的学习兴趣和积极性。
还可以利用小组合作的形式进行比赛训练，培养学生的团队合作意识和集体荣誉感，增强学生的足球学习兴趣。
三、关注学生的个性化需求中小学生的个性差异较大，教练和老师们应该关注学生的个性化需求，根据学生的特长和兴趣，灵活调整训练内容和方式。
对于对足球技能有特长的学生，可以给予重点培养和引导，提供更高级的技战术训练；对于对足球漫技能较为薄弱但对足球运动很感兴趣的学生，可以通过一些外围活动和故事分享，激发他们学习足球的热情。
只有关注学生的个性化需求，才能真正激发学生的学习兴趣。
四、营造积极的学习氛围教练和老师们应该努力营造一个积极向上的足球学习氛围，让学生在积极的氛围中学习和成长。
可以通过举办足球文化节、足球运动会等活动，让学生感受到足球运动的魅力和魅力，增强他们对足球的热爱。
还可以邀请一些足球明星或资深教练来学校做客，与学生分享足球学习经验和技巧，激发学生的学习兴趣。
五、鼓励学生坚持训练和比赛足球学习是一个长期的过程，教练和老师们应该鼓励学生坚持训练和比赛，培养学生的毅力和耐心。

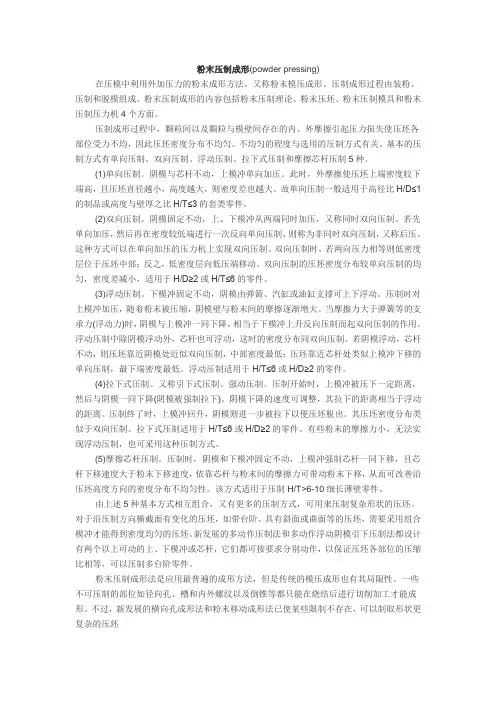

粉末压制成形(powder pressing)在压模中利用外加压力的粉末成形方法。
又称粉末模压成形。
压制成形过程由装粉、压制和脱模组成。
粉末压制成形的内容包括粉末压制理论、粉末压坯、粉末压制模具和粉末压制压力机4个方面。
压制成形过程中，颗粒间以及颗粒与模壁间存在的内、外摩擦引起压力损失使压坯各部位受力不均，因此压坯密度分布不均匀。
不均匀的程度与选用的压制方式有关。
基本的压制方式有单向压制、双向压制、浮动压制、拉下式压制和摩擦芯杆压制5种。
(1)单向压制。
阴模与芯杆不动，上模冲单向加压。
此时，外摩擦使压坯上端密度较下端高，且压坯直径越小，高度越大，则密度差也越大。
故单向压制一般适用于高径比H/D≤1的制品或高度与壁厚之比H/T≤3的套类零件。
(2)双向压制。
阴模固定不动，上、下模冲从两端同时加压，又称同时双向压制。
若先单向加压，然后再在密度较低端进行一次反向单向压制，则称为非同时双向压制，又称后压。
这种方式可以在单向加压的压力机上实现双向压制。
双向压制时，若两向压力相等则低密度层位于压坯中部；反之，低密度层向低压端移动。
双向压制的压坯密度分布较单向压制的均匀，密度差减小，适用于H/D≥2或H/T≤6的零件。
(3)浮动压制。
下模冲固定不动，阴模由弹簧、汽缸或油缸支撑可上下浮动。
压制时对上模冲加压，随着粉末被压缩，阴模壁与粉末间的摩擦逐渐增大。
当摩擦力大于弹簧等的支承力(浮动力)时，阴模与上模冲一同下降，相当于下模冲上升反向压制而起双向压制的作用。
浮动压制中除阴模浮动外，芯杆也可浮动，这时的密度分布同双向压制。
若阴模浮动，芯杆不动，则压坯靠近阴模处近似双向压制，中部密度最低；压坯靠近芯杆处类似上模冲下移的单向压制，最下端密度最低。
浮动压制适用于H/T≤6或H/D≥2的零件。
(4)拉下式压制。
又称引下式压制、强动压制。
压制开始时，上模冲被压下一定距离，然后与阴模一同下降(阴模被强制拉下)。
阴模下降的速度可调整，其拉下的距离相当于浮动的距离。

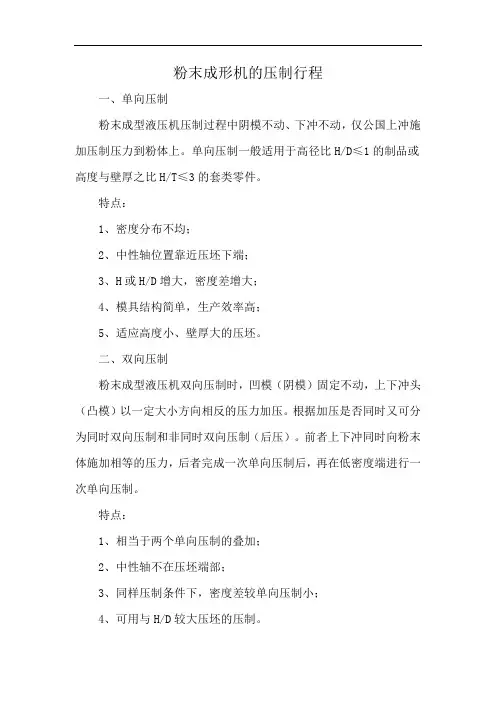

粉末成形机的压制行程一、单向压制粉末成型液压机压制过程中阴模不动、下冲不动，仅公国上冲施加压制压力到粉体上。
单向压制一般适用于高径比H/D≤1的制品或高度与壁厚之比H/T≤3的套类零件。
特点：1、密度分布不均；2、中性轴位置靠近压坯下端；3、H或H/D增大，密度差增大；4、模具结构简单，生产效率高；5、适应高度小、壁厚大的压坯。
二、双向压制粉末成型液压机双向压制时，凹模（阴模）固定不动，上下冲头（凸模）以一定大小方向相反的压力加压。
根据加压是否同时又可分为同时双向压制和非同时双向压制（后压）。
前者上下冲同时向粉末体施加相等的压力，后者完成一次单向压制后，再在低密度端进行一次单向压制。
特点：1、相当于两个单向压制的叠加；2、中性轴不在压坯端部；3、同样压制条件下，密度差较单向压制小；4、可用与H/D较大压坯的压制。
三、浮动压制粉末成型液压机压制过程中上冲向粉末加压，下冲不动、阴模通过弹簧或气缸、油缸等适当支撑可上下浮动。
压制时对上模冲加压，随着粉末被压缩，阴模壁与粉末间的摩擦逐渐增大。
当摩擦力大于弹簧等的支承力(浮动力)时，阴模与上模冲一同下降，相当于下模冲上升反向压制而起双向压制的作用。
浮动压制中除阴模浮动外，芯杆也可浮动，这时的密度分布同双向压制。
若阴模浮动，芯杆不动，则压坯靠近阴模处近似双向压制，中部密度最低；压坯靠近芯杆处类似上模冲下移的单向压制，最下端密度最低。
浮动压制适用于H/T≤6或H/D≥2的零件。
特点：1、压制效果与双向压制类似；2、压坯密度分布与双向压制相同；3、中性轴的位置与支撑力有关；4、便于装粉；5、粉末成型液压机下部只需较小的压制和脱模压力。
四、拉下式压制又称引下式压制、强动压制。
压制开始时，上模冲被压下一定距离，然后与阴模一同下降(阴模被强制拉下)。
阴模下降的速度可调整，其拉下的距离相当于浮动的距离。
压制终了时，上模冲回升，阴模则进一步被拉下以便压坯脱出。
特点与工程与浮动压制类似，有些粉末的摩擦力小，无法实现浮动压制，也可采用这种压制方式。
