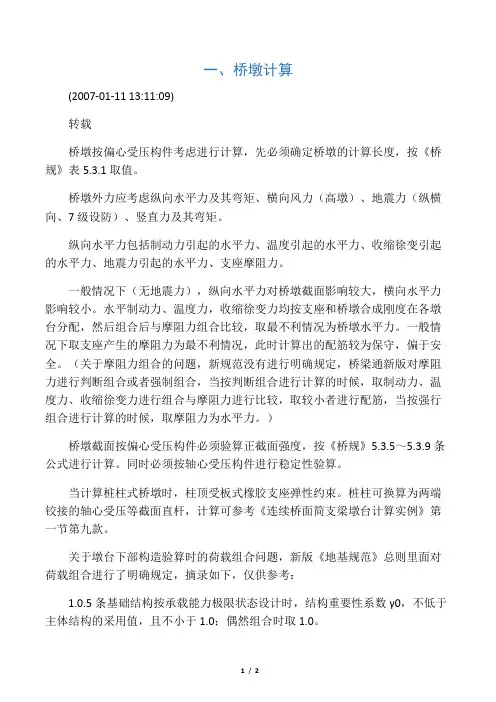

一、桥墩计算(2007-01-11 13:11:09)转载桥墩按偏心受压构件考虑进行计算，先必须确定桥墩的计算长度，按《桥规》表5.3.1取值。
桥墩外力应考虑纵向水平力及其弯矩、横向风力（高墩）、地震力（纵横向、7级设防）、竖直力及其弯矩。
纵向水平力包括制动力引起的水平力、温度引起的水平力、收缩徐变引起的水平力、地震力引起的水平力、支座摩阻力。
一般情况下（无地震力），纵向水平力对桥墩截面影响较大，横向水平力影响较小。
水平制动力、温度力，收缩徐变力均按支座和桥墩合成刚度在各墩台分配，然后组合后与摩阻力组合比较，取最不利情况为桥墩水平力。
一般情况下取支座产生的摩阻力为最不利情况，此时计算出的配筋较为保守，偏于安全。
（关于摩阻力组合的问题，新规范没有进行明确规定，桥梁通新版对摩阻力进行判断组合或者强制组合，当按判断组合进行计算的时候，取制动力、温度力、收缩徐变力进行组合与摩阻力进行比较，取较小者进行配筋，当按强行组合进行计算的时候，取摩阻力为水平力。
）桥墩截面按偏心受压构件必须验算正截面强度，按《桥规》5.3.5～5.3.9条公式进行计算。
同时必须按轴心受压构件进行稳定性验算。
当计算桩柱式桥墩时，柱顶受板式橡胶支座弹性约束。
桩柱可换算为两端铰接的轴心受压等截面直杆，计算可参考《连续桥面简支梁墩台计算实例》第一节第九款。
关于墩台下部构造验算时的荷载组合问题，新版《地基规范》总则里面对荷载组合进行了明确规定，摘录如下，仅供参考：1.0.5条基础结构按承载能力极限状态设计时，结构重要性系数γ0，不低于主体结构的采用值，且不小于1.0；偶然组合时取1.0。
1.0.6条基础结构进行强度验算时，作用效应按承载能力极限状态两种组合进行（ＪＴＧＤ６０－２００４４.１.６条）裂缝宽度验算时，作用效应按正常使用极限状态的短期效应组合采用。
1.0.7条地基（包括桩基）承载力验算时，传至基础或承台底面的作用效应主要按正常使用极限状态的短期效应组合采用，但应计入汽车冲击系数，且可变作用的频遇值系数均取１.０。
【2019年整理】桥梁墩台的计算
受压构件纵向弯曲系数，中心受压墩台的值可查阅<<公路砖石及混 凝土桥涵设计规范>>表3.0.3-2，偏心受压时，弯曲平面内的纵向 弯曲系数 按下式计算：
1 eo 2 1 1 1.33( ) rw
2
墩台整体稳定验算
抗倾覆稳定验算 M K1 稳 K 01 M倾
桥台 桥台的荷载组合方法和桥墩相似，也须针对验算项目及验算截面的位置 按公路桥涵设计规范进行可能的荷载组合。由于活载可以布置在桥跨结构上， 也可布置在台后，在确定荷载最不利组合时，下列几种加载情况可作参考
1）在桥跨结构上布置车辆荷载，温度下降，制动力（向桥孔方向），并考 虑台后土侧压力(考虑最大弯矩组合)； 2）在台后破坏棱体上布置车辆荷载，温度下降，并考虑台后土侧压力(考虑 最大水平力与最大反向弯矩组合)； 3）在桥跨结构上和台后破坏棱体上都布置车辆荷载（当桥台尺寸较大时， 还要考虑在桥跨结构上、台后破坏棱体上和桥台上同时都布置活载的情 况），温度下降，制动力（向桥孔方向），并考虑台后土侧压力(考虑最 大竖向力组合)。
M 稳 y1P 1
M 倾＝P i ei Ti hi
抗滑移稳定验算
K2 f P K 02 H
f
基础底面与地基土之间的摩擦系数， 其值为0.25～0.7，可根据土质情况 参照<<公路桥涵地基与基础设计规 范>>采用；
在墩台抗倾覆、抗滑移稳定性验算时，应分别按最高设计水位和最低水 位的不同浮力进行组合。
在最不利的内力组合之后，按钢筋混凝土偏心受压构件，先配筋再作 验算。
Rd 结构抗力效应函数；
m 材料或砌体的安全系数，按 <<公路砖石及混凝土桥涵设计规范 >>表 3.0.1-2 采用；
1 eo 2 1 1 1.33( ) rw
2
墩台整体稳定验算
抗倾覆稳定验算 M K1 稳 K 01 M倾
桥台 桥台的荷载组合方法和桥墩相似，也须针对验算项目及验算截面的位置 按公路桥涵设计规范进行可能的荷载组合。由于活载可以布置在桥跨结构上， 也可布置在台后，在确定荷载最不利组合时，下列几种加载情况可作参考
1）在桥跨结构上布置车辆荷载，温度下降，制动力（向桥孔方向），并考 虑台后土侧压力(考虑最大弯矩组合)； 2）在台后破坏棱体上布置车辆荷载，温度下降，并考虑台后土侧压力(考虑 最大水平力与最大反向弯矩组合)； 3）在桥跨结构上和台后破坏棱体上都布置车辆荷载（当桥台尺寸较大时， 还要考虑在桥跨结构上、台后破坏棱体上和桥台上同时都布置活载的情 况），温度下降，制动力（向桥孔方向），并考虑台后土侧压力(考虑最 大竖向力组合)。
M 稳 y1P 1
M 倾＝P i ei Ti hi
抗滑移稳定验算
K2 f P K 02 H
f
基础底面与地基土之间的摩擦系数， 其值为0.25～0.7，可根据土质情况 参照<<公路桥涵地基与基础设计规 范>>采用；
在墩台抗倾覆、抗滑移稳定性验算时，应分别按最高设计水位和最低水 位的不同浮力进行组合。
在最不利的内力组合之后，按钢筋混凝土偏心受压构件，先配筋再作 验算。
Rd 结构抗力效应函数；
m 材料或砌体的安全系数，按 <<公路砖石及混凝土桥涵设计规范 >>表 3.0.1-2 采用；
桥墩计算(考虑风力等)
20.0000 7.0000 1.0000 30000.0000 28000.0000 4.0000 4.2500 0.0000 1.3000 2.7000 等截面圆墩 1.4000 1.5000 0.1886 0.2485 2.0000 0.7588 0.9500 0.0042 0.0010 0.0010 0.0004 50734.5487 97832.0132 8.0000 1.0000 滑动支座 1.0000 0.0779 0.0400 15586.2266 93517.3593 0.0000 27481.3743 50.0000 34500.0000 3650 7 60 75.0000 48.0000 220.0 0.00033
2689.8752 16139.2514 8.0000 1.0000 固定支座 1.0000 0.0779 0.0400
93517.3593 93517.3593 13763.8776 13763.8776
15586.2266 93517.3593 2293.9796 13763.8776 50.0000 34500.0000 3650 7 60 75.0000 48.0000 220.0 0.00033
= = = = = = = = = = = = 收缩、徐变纵向力 = = = = = = = = =
/ ∑k墩 / / / / / / n支*G*A/t ∑k支 / ∑k集
kN/m kN/m 个 排 / MPa m2 m kN/m kN/m kN/m kN/m
16139.2514 16139.2514
对圆柱：π*D /64 / /
m4 m4 个 /
(0） HH (0） MH (0） HM (0） MM
23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43
第二章_桥梁墩台
适用范围：较宽较大的城市高架桥和立交桥中。
4.柔性墩 定义：将刚度不等的桥墩通过主（盖）梁连接为 一体，纵向水平力会按各桥墩的剪力刚度进行分配， 大部分传向刚度大的桥墩和桥台，小部分传给刚度小 的桥墩，使那些刚度小的桥墩在顺桥方向的墩身可以 做的很薄，叫做柔性墩。 常见类型：钢筋混凝土排架墩和薄壁墩。
二、桥台构造要求和尺寸拟定
（一）梁、板式桥桥台构造要求和尺寸拟定
1、台帽
台帽平面的顺桥向宽度b满足
b ? e1 e0 a + + c1 + c2 2 2
台帽横桥向宽度，一般要等于或大于桥面宽 度，或等于引道路基宽度。
2、台身 台身外轮廓尺寸一般确定如下： 台身横桥向宽度按台帽宽度确定。 顺桥向长度为保证桥台与引道的可靠衔 接，《公混桥规》规定：桥台侧墙（或 耳墙）后端伸人桥头锥坡顶点以内的长 度不应小于 750 mm，并设1.0 m竖直 段；锥坡与桥台（正交桥）两侧相交线 的坡度，当有铺砌时，路肩边缘下的第 一个6m高度内不宜陵于1：1；在6－ 12m高度内不宜陡于1：1.25；高于12m 的路基，其12m以下的边坡应由计算确 定，但不应陡于1：1.5；经常受水淹没 部分的边坡坡度不应陡于1：2。
B ? B1
a1 + b
2．墩身
对石砌实体墩身，石料强度不低于MU25，M10以上砂
浆砌筑；当采用混凝土时，强度等级要不低于C20，为节 约水泥，可在中间掺入不多于25％的片石，对轻型桥墩墩 身，应采用不低于C25的混凝土或钢筋混凝土。 实体桥墩墩身坡一般20：1~ 30：1 ，当为小跨径桥墩
时，可做成直坡。
h = h1 + h2
第三节 墩台验算
一、墩台顶帽的验算 （一）梁式桥重力式墩台顶帽局部承压验算 按配置间接钢筋的混凝土构件确定墩台帽支座垫板
铁路桥梁桥墩基础设计计算说明书
铁路桥梁桥墩基础设计计算说明书第1章概述1.1 工程概况和设计任务该桥梁系某I级铁路干线上的特大桥（单线），线路位于直线平坡地段。
该地区地震设防烈度为VI度，不考虑地震设防问题。
桥梁及桥墩部分的设计已经完成，桥跨由38孔32m后张法预应力混凝土梁【图号：专桥（01）2051】组成，该梁全长32.6m，梁高2.65m，跨中腹板厚度0.18m，下翼缘梁端宽0.88m，上翼缘宽1.92m，为分片式T梁，两片梁腹板中心距为2.0m，桥梁跨中纵断面示意如图1－1所示。
每孔梁的理论重量为2276kN，梁上设双侧人行道，其重量与线路上部建筑重量为35.5kN/m。
梁缝10cm，桥墩支承垫石顶面高程1178.12m，轨底高程1181.25m，全桥总布置见图1—2。
图1—1 桥梁跨中纵断面示意图图1—2全桥总布置图101010101011111111111111111111111111111111111111地面高程里 程D K 12+748.26D K 12+780.96D K 12+813.66D K 12+846.36D K 12+879.06D K 12+911.76D K 12+944.46D K 12+977.16D K 13+009.86D K 13+042.56D K 13+075.26D K 13+107.96D K 13+140.66D K 13+173.36D K 13+206.06D K 13+238.76D K 13+271.46D K 13+304.16D K 13+336.86D K 12+715.561166.401161.751161.161160.101156.211153.991152.221147.681144.611142.321139.411134.821136.781133.941133.361130.191125.911124.841123.83101010101011111111111111111111111111111111111111地面高程里 程D K 13+369.56D K 13+402.26D K 13+598.46D K 13+434.96D K 13+467.66D K 13+500.36D K 13+533.06D K 13+565.76D K 13+925.46D K 13+958.16D K 13+631.16D K 13+663.86D K 13+696.56D K 13+729.26D K 13+761.96D K 13+794.66D K 13+827.36D K 13+860.06D K 13+892.761124.021120.411127.491122.151121.611121.401122.041123.041166.931133.431136.021141.661145.371147.991152.421156.931161.081163.92桥墩采用圆端形桥墩【图号：叁桥（2005）4203】和空心桥墩【图号：叁桥（2005）4205】2种，其中1#~6#、33#~37#采用圆端形桥墩，7#~32#采用空心桥墩。
铁路桥梁桥墩基础设计计算说明书
铁路桥梁桥墩基础设计计算说明书第1章概述1.1 工程概况和设计任务该桥梁系某I级铁路干线上的特大桥（单线），线路位于直线平坡地段。
该地区地震设防烈度为VI度，不考虑地震设防问题。
桥梁及桥墩部分的设计已经完成，桥跨由38孔32m后张法预应力混凝土梁【图号：专桥（01）2051】组成，该梁全长32.6m，梁高2.65m，跨中腹板厚度0.18m，下翼缘梁端宽0.88m，上翼缘宽1.92m，为分片式T梁，两片梁腹板中心距为2.0m，桥梁跨中纵断面示意如图1－1所示。
每孔梁的理论重量为2276kN，梁上设双侧人行道，其重量与线路上部建筑重量为35.5kN/m。
梁缝10cm，桥墩支承垫石顶面高程1178.12m，轨底高程1181.25m，全桥总布置见图1—2。
图1—1 桥梁跨中纵断面示意图图1—2全桥总布置图101010101011111111111111111111111111111111111111地面高程里 程D K 12+748.26D K 12+780.96D K 12+813.66D K 12+846.36D K 12+879.06D K 12+911.76D K 12+944.46D K 12+977.16D K 13+009.86D K 13+042.56D K 13+075.26D K 13+107.96D K 13+140.66D K 13+173.36D K 13+206.06D K 13+238.76D K 13+271.46D K 13+304.16D K 13+336.86D K 12+715.561166.401161.751161.161160.101156.211153.991152.221147.681144.611142.321139.411134.821136.781133.941133.361130.191125.911124.841123.83101010101011111111111111111111111111111111111111地面高程里 程D K 13+369.56D K 13+402.26D K 13+598.46D K 13+434.96D K 13+467.66D K 13+500.36D K 13+533.06D K 13+565.76D K 13+925.46D K 13+958.16D K 13+631.16D K 13+663.86D K 13+696.56D K 13+729.26D K 13+761.96D K 13+794.66D K 13+827.36D K 13+860.06D K 13+892.761124.021120.411127.491122.151121.611121.401122.041123.041166.931133.431136.021141.661145.371147.991152.421156.931161.081163.92桥墩采用圆端形桥墩【图号：叁桥（2005）4203】和空心桥墩【图号：叁桥（2005）4205】2种，其中1#~6#、33#~37#采用圆端形桥墩，7#~32#采用空心桥墩。
桥梁工程课件第五篇第二章桥梁墩台计算PPT课件
布汽车车道荷载和人群荷载，其它可变作用中的汽车制动力、纵向风力、
温度影响力等．并由此对桥墩产生不平衡水平推力、竖向力和弯矩。
对于单向推力墩则只考虑相邻两孔中跨径较大一孔的永久作用力效应。
第五篇 桥梁墩台 第二章桥梁墩台计算
7
（2）横桥向的作用及其组合 在横桥方向作用于桥墩上的外力有风力、流水压力、冰
第五篇 桥梁墩台 第二章桥梁墩台计算
1
第二章 桥梁墩台计算
第一节 作用及其效应组合
第二节 重力式桥墩计算与验算
第三节 桩柱式桥墩计算
第四节 柔性排架墩计算
第五节 桥台计算
第五篇 桥梁墩台 第二章桥梁墩台计算
2
第一节 作用及其效应组合
一、桥墩计算中的作用

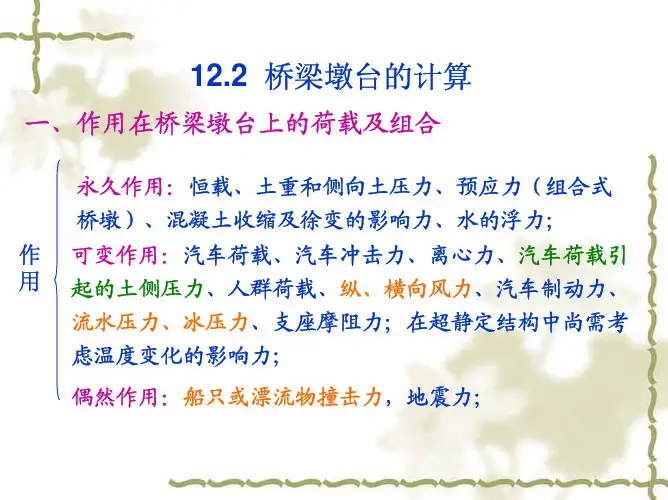

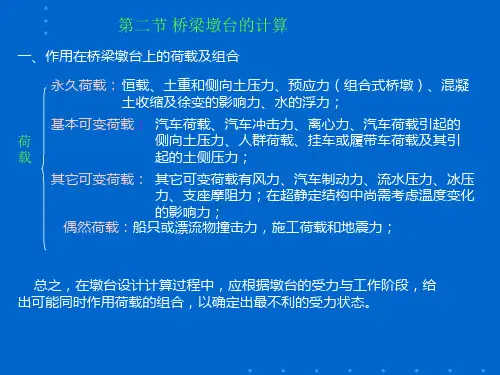

1.永久作用： 恒载、土重、预应力（组合式桥墩）、混凝土收缩及徐变 的影响力、基础变位影响力、水的浮力；
x e0
K0
2、抗滑动稳定性验算
Kc
f Pi Ti
Kc
f ——基础底面与地基土之间的摩擦
系数，其值为0.25～0.7，可根据土 质情况参照<<公路桥涵地基与基础 设计规范>>采用；
在桥墩抗倾覆、抗滑移稳定性验算时， 应分别按常水位和设计洪水位两种情况考 虑水的浮力。
第五篇 桥梁墩台 第二章桥梁墩台计算
汽车荷载、汽车冲击力、离心力、人群荷载；风力、汽车 2.可变作用: 制动力、流水压力、冰压力、支座摩阻力；在超静定结构
中尚需考虑温度变化的影响力；
3.偶然作用： 地震作用、船只或漂流物撞击力
总之，在墩台设计计算过程中，应根据墩台的受力与工作阶段，给 出可能同时作用荷载的组合，以确定出最不利的受力状态。
•桥墩
桥墩受力计算课件
弹性力学方法是静力分析 的常用方法，通过建立三 维弹性力学模型，求解桥 墩的应力和位移。
有限元方法
有限元方法将桥墩离散为 有限个单元，通过建立有 限元模型，求解桥墩的应 力、应变和位移。
动力分析方法
振动分析
动力分析方法研究桥墩在 动力荷载作用下的振动特 性，包括自振频率、振型 等。
响应谱分析
响应谱分析用于计算桥墩 在地震等动力荷载作用下 的响应，包括桥墩的位移 、速度、加速度等。
实例三：梁柱式桥墩受力计算
总结词
梁柱式桥墩是一种将梁和柱相结合的桥墩类型，具有较好的 水平承载能力和较强的适应性。
详细描述
梁柱式桥墩的受力计算需要考虑梁与柱的相互作用、柱身自 重以及水平荷载等因素的影响。在计算过程中，需要综合考 虑梁柱连接、柱身刚度以及水平荷载等因素，以确保桥墩具 有足够的承载力和稳定性。
加强桥墩安全监测与维护技术研究
桥墩安全监测与维护对于保证桥墩的正常使用和延长其使用寿命具有重要意义，需要加强 这方面的研究和探索。
推广可再生能源在桥梁建设中的应用
随着可再生能源技术的发展和应用，推广可再生能源在桥梁建设中的应用将成为未来桥梁 建设的重要方向之一。
THANKS.
计算参数确定与模型验证
确定桥墩材料的弹性模量、泊松 比、密度等参数
根据实际工况，确定荷载类型和 大小
对模型进行验证，比较理论值与 实际测量值的差异
计算结果分析与评估
分析桥墩在不同工况下的变形 和应力分布情况
评估桥墩的强度和稳定性，考 虑安全系数和冗余度
根据计算结果提出优化建议， 提高桥墩的可靠性和耐久性
实例二：桩基承台桥墩受力计算
总结词
桩基承台桥墩是一种将桩基与承台、墩身相结合的桥墩类型，具有较好的水平承 载能力和较小的沉降变形。
有限元方法
有限元方法将桥墩离散为 有限个单元，通过建立有 限元模型，求解桥墩的应 力、应变和位移。
动力分析方法
振动分析
动力分析方法研究桥墩在 动力荷载作用下的振动特 性，包括自振频率、振型 等。
响应谱分析
响应谱分析用于计算桥墩 在地震等动力荷载作用下 的响应，包括桥墩的位移 、速度、加速度等。
实例三：梁柱式桥墩受力计算
总结词
梁柱式桥墩是一种将梁和柱相结合的桥墩类型，具有较好的 水平承载能力和较强的适应性。
详细描述
梁柱式桥墩的受力计算需要考虑梁与柱的相互作用、柱身自 重以及水平荷载等因素的影响。在计算过程中，需要综合考 虑梁柱连接、柱身刚度以及水平荷载等因素，以确保桥墩具 有足够的承载力和稳定性。
加强桥墩安全监测与维护技术研究
桥墩安全监测与维护对于保证桥墩的正常使用和延长其使用寿命具有重要意义，需要加强 这方面的研究和探索。
推广可再生能源在桥梁建设中的应用
随着可再生能源技术的发展和应用，推广可再生能源在桥梁建设中的应用将成为未来桥梁 建设的重要方向之一。
THANKS.
计算参数确定与模型验证
确定桥墩材料的弹性模量、泊松 比、密度等参数
根据实际工况，确定荷载类型和 大小
对模型进行验证，比较理论值与 实际测量值的差异
计算结果分析与评估
分析桥墩在不同工况下的变形 和应力分布情况
评估桥墩的强度和稳定性，考 虑安全系数和冗余度
根据计算结果提出优化建议， 提高桥墩的可靠性和耐久性
实例二：桩基承台桥墩受力计算
总结词
桩基承台桥墩是一种将桩基与承台、墩身相结合的桥墩类型，具有较好的水平承 载能力和较小的沉降变形。
第二章墩台计算-PPT课件
6、船只或漂流的幢击力
船只或漂流物的撞击力，虽是桥梁墩台的偶然荷载，但是对桥墩结构的 危害性很大，对于通航河道或有漂流物的河流中的墩台，设计时应考虑船 只或漂流物的撞击力。 漂流物的撞击力，在无实际资料时可按下式估算
WV P (kN) gT
7、地震力 在地震区建造的桥梁，地震力是一项十分重要和危害性大的偶然荷载， 在墩台设计计算时要进行抗震验算和必要的防护构造措施设计。
5、流水压力及冰压力 作用在桥墩上的流水压力，可按公路桥涵设计规范的有关规定计算。流 水压力的合力作用点，假定在设计水位以下1/3水深处，即假定河底的流 速为零，作用力的分布呈倒三角形。 严寒地区位于有冰棱河流或水库中的桥梁墩台，应根据当地冰棱的具体 情况及墩台形状计算冰压力。冰压力有竖向和水平向作用力，主要是水平 向作用力。竖向力是由冰层水位升降而对桥梁墩台产生的作用；水平向作 用力包括因风和水流作用于大面积冰层而产生的静压力、冰堆整体推移产 生的静压力、河流流冰产生的动压力等。
水对水下墩台或土的固体颗粒的浮力作用，可用墩台圬工的浮容重或土的 浮容重来反映。圬工的浮容重等于圬工容重减去水的容重，土的浮容重可 以根据土质资料得到不同的物理指标，如天然容重、天然含水量、比重或 饱和容重等计算。
2、侧向土压力
主动土压力 被动土压力 静止土压力
桥台土压力计算时，采用哪种土压力，应根据桥台位移及压 力传播方式而定。梁式桥台承受的水平压力主要是台后滑动土体 （及滑动土体上的荷载）所产生的侧压力，它使桥台发生向河心 的移动。因此，梁桥桥台的侧土压力，一般按主动土压力计算。 当桥台刚度很大，不可能产生微量移动，滑动土体不可能形成时， 可按静止土压力计算。
总之，在墩台设计计算过程中，应根据墩台的受力与工作阶段，给 出可能同时作用荷载的组合，以确定出最不利的受力状态。
§12.2 桥梁墩台的计算
可变作用 可变作用
Mt Mr M Qk M gk E N gk H gk H FbkH t H Qk H gk H r G N Qk N Fbk Q a) E G
Mt Mr M gk N gk H gk H t H gk H r
Q b)
思考题
（1）梁桥桥墩有哪几种类型，各自的适用范围是什么？ （2）梁桥台有哪几种类型，各自的适用范围是什么？ （3）拱桥桥墩有哪几种类型，各自的适用范围是什么？ （4）拱桥桥台有哪几种类型，各自的适用范围是什么？ （5）梁桥重力式桥墩荷载不利布置方式有哪种？ （6）与梁桥相比，拱桥重力式桥墩的荷载组合有哪些不 同？ （7）重力式桥墩验算有哪些内容？ （8）梁桥重力式桥台荷载不利布置方式有哪几种？ （9）双柱式盖梁的计算要点是什么？
O
M稳 xΣFi x K0 = = = ≥ K 01 M 倾 Σ( Fi ei ) + Σ( H i hi ) e0
H2
Fi e0 b/2
2）滑动稳定性验算。
抵抗滑动的稳定系数：
A
Kc =
µ f ΣFi
ΣH i
≥ K 02
A
R c
O
x
注意：在墩台抗倾覆、抗滑移稳定性验算时， 应分别按最高设计水位和最低水位的不同浮力 进行组合。
H
G
c )
b )
（2）拱桥重力式桥墩
¡顺桥向的作用及其效应组合。 普通桥墩：为相邻两孔的永久作用，在一 孔或跨径较大的一孔满布可变作用的一种或几 种，并计及由此对桥墩产生不平衡水平推力、 竖向力和弯矩。 单向推力墩：只考虑相邻两孔中跨径较大 一孔的永久荷载作用力。
¡横桥向的作用及其效应组合。 对于公路桥梁，横桥方向的受力验算一般不控制设计。
Mt Mr M Qk M gk E N gk H gk H FbkH t H Qk H gk H r G N Qk N Fbk Q a) E G
Mt Mr M gk N gk H gk H t H gk H r
Q b)
思考题
（1）梁桥桥墩有哪几种类型，各自的适用范围是什么？ （2）梁桥台有哪几种类型，各自的适用范围是什么？ （3）拱桥桥墩有哪几种类型，各自的适用范围是什么？ （4）拱桥桥台有哪几种类型，各自的适用范围是什么？ （5）梁桥重力式桥墩荷载不利布置方式有哪种？ （6）与梁桥相比，拱桥重力式桥墩的荷载组合有哪些不 同？ （7）重力式桥墩验算有哪些内容？ （8）梁桥重力式桥台荷载不利布置方式有哪几种？ （9）双柱式盖梁的计算要点是什么？
O
M稳 xΣFi x K0 = = = ≥ K 01 M 倾 Σ( Fi ei ) + Σ( H i hi ) e0
H2
Fi e0 b/2
2）滑动稳定性验算。
抵抗滑动的稳定系数：
A
Kc =
µ f ΣFi
ΣH i
≥ K 02
A
R c
O
x
注意：在墩台抗倾覆、抗滑移稳定性验算时， 应分别按最高设计水位和最低水位的不同浮力 进行组合。
H
G
c )
b )
（2）拱桥重力式桥墩
¡顺桥向的作用及其效应组合。 普通桥墩：为相邻两孔的永久作用，在一 孔或跨径较大的一孔满布可变作用的一种或几 种，并计及由此对桥墩产生不平衡水平推力、 竖向力和弯矩。 单向推力墩：只考虑相邻两孔中跨径较大 一孔的永久荷载作用力。
¡横桥向的作用及其效应组合。 对于公路桥梁，横桥方向的受力验算一般不控制设计。
22重力式桥墩的计算
定及下图所示在 x方向、 y方向的规定值，其中 Myd 、Mxd分别为绕 x轴、y轴的弯矩设计值。
m——截面形状系数，对于圆形截面取2.5；对于T形或U形截面取3.5；对于箱形
截面或矩形截面（包括两端设有曲线形或圆弧形的矩形墩身截面）取8.0；
ix、iy——弯曲平面内的截面回转半径， 轴的惯性矩，A为截面面积；
式中： ? max ——应力重分布后基底最大压应力；
N ——作用于基础底面合力的竖向分力；
a、b——横桥方向和顺桥方向基础底面积的边长；
?? ? ——地基土的容许承载力、并按作用及使用情况计入容许承载力的提
高系数；
CX——顺桥方向验算时，基底受压面积在顺桥方向的长度，cx
?
3(
b 2
?
ex
)
；
ቤተ መጻሕፍቲ ባይዱ
CY——横桥方向验算时，基底受压面积在横桥方向的长度，cy
第二节 重力式桥墩的计算

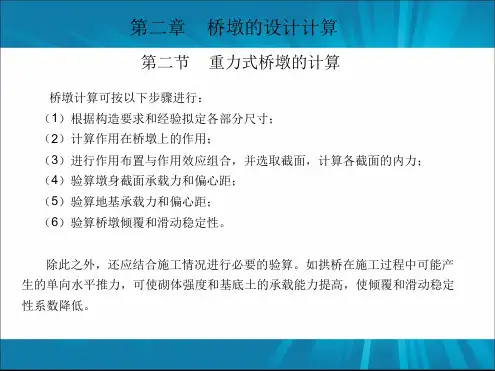

桥墩计算可按以下步骤进行： （1）根据构造要求和经验拟定各部分尺寸； （2）计算作用在桥墩上的作用； （3）进行作用布置与作用效应组合，并选取截面，计算各截面的内力； （4）验算墩身截面承载力和偏心距； （5）验算地基承载力和偏心距； （6）验算桥墩倾覆和滑动稳定性。
