光缆线路技术主要分为两大部分：光缆接续工艺部分和线路工艺部分。

一、光缆接续部分
概论
光纤通信是以激光作为信息载体，以光纤作为传输介质的通信方式。

由于光纤的光性能优异，传输容量大，因此，在当今的通信方式中形成一个以光纤通信为主，微波、卫星通信为辅的格局。

光纤通信技术是近30年迅猛发展起来的高新技术。

它的诞生和发展，给世界通信技术带来了划时代的革命。

光纤可分为单模光纤和多模光纤。

单模光纤和多模光纤相比，单模光纤传输距离长、损耗小，现在国内光纤通信系统的应用已由多模光纤转为单模光纤。

光纤通信是用光来传递信息的。

光是一种电磁波，按照波长、频率应用的不同，光纤通信所用的光波长范围在800nm—1600nm的近红外区内，具体使用的波长为850nm、1300nm、1310nm、1550nm。

单模光纤使用的波长以1310nm、1550nm为主。

光纤类型分为G652光纤、G653光纤、G654光纤、G655光纤，
不同类型的光纤不能混合使用。

第一章光缆构造、特点及光纤的色谱
一、光纤通信的特点
与电缆或微波等电通信方式相比，光纤通信的优缺点如下：优点：
1、传输频带极宽，通信容量很大。

2、传输衰减小，距离远。

3、信号干扰小，传输质量高。

4、抗电磁干扰，保密性好。

5、光纤尺寸小、重量轻，便于运输和敖设。

6、耐化学侵蚀，使用于特殊环境。

7、原料资源丰富。

8、节约有色金属。

缺点：
1、光纤弯曲半径不宜过小。

2、光纤的切断和连接操作技术要求十分娴熟。

3、分路、偶合操作繁琐。

二、光缆分类
1、按缆芯结构
（1）、中心（束）管式光缆
松套光纤无绞合直放在光缆的中心位置。

加强构件可以是平衡于中心管放置在外护套黑色聚乙烯中的两跟平行高碳钢丝也可以是螺旋绕在中心管上的多根低碳钢丝。

这种光缆称为中心（束）管式光缆。

（2）、层绞式光缆
松套光纤螺旋绞合在中心加强构件上，这种光缆称为层绞式光缆。

（3）、骨架式光缆
一次涂覆光纤或二次被覆紧套光纤轻轻放入骨架槽中构成的光缆称为骨架式光缆。

骨架式光缆的芯数最多为12芯。

2、按敷设方式

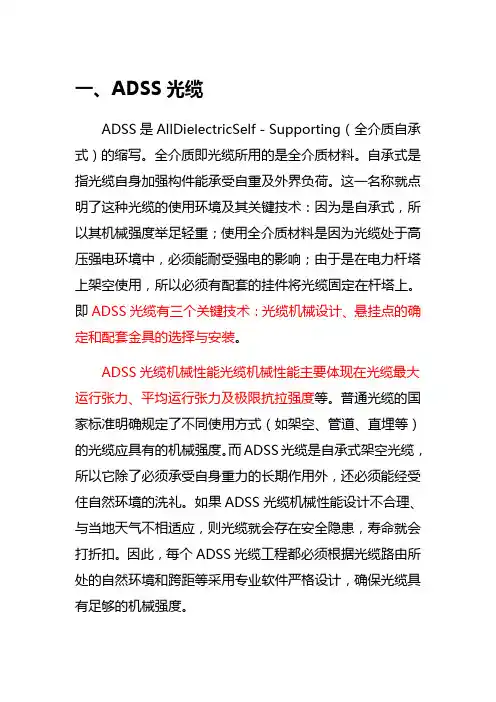

按敷设方式，可分为架空、管道、直埋和水底光缆。

三、光缆结构
光缆是由PE外护套、铝塑复合带、聚酯绕包带、PBT松套管、填充管、纤用（缆用）填充油膏、光纤7部分组成。

四、光纤色谱
兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青12色。

第二章接头盒的构造、光缆开剥练习
一、接头盒主要由：基本盒体、光纤托盘（收容盘）、托盘支架三部分构成。

随接头盒配有附件：1塑料密封圈、2塑料密封塞（堵头）、3密
封胶带、4密封胶条、5塑料胶带、6绑扎带、7热缩管、8附带工具二、光缆的开剥
开剥光缆时，开剥的长度以不同厂家生产的接头盒所需长度进行开剥，加强芯留够长度，去除填充管、聚酯绕包带。

注意：
1、要用专用的开剥工具。

2、除光缆外皮时，不要切断、扭结或损伤内护套。

如发生意
外，可以切除后面的光缆外皮。

第三章光缆接头盒的安装固定及
光纤接续的工艺流程
1、将开剥好的光缆套上塑料密封套圈。

2、固定光缆加强芯及光缆外护套。

3、比好松套管距离，去处多余部分，将松套管固定在光纤托盘（收
容盘）上。

4、熔接光纤，将热缩管放置在熔接点上热熔后，放凉。

将热熔好
的热缩管依次放入收容盘内，并将光纤收到光纤托盘内。

5、清洁上下盒体的边槽和入缆口槽。

6、安装密封胶条和胶带，再堵头上缠绕密封胶带与外径平齐并牢
固安装。

7、盖上上盒体，用螺丝固定。

上下盒体必须紧密吻合，固定螺丝
时，应使接头盒受力均匀。

第四章了解熔接机的操作方法
熔接机是为熔接通信用玻璃光纤而设计，除玻璃光纤外不能熔接任何其它物质。

使用熔接机前，先要检查电源的连接。

开机后，根据光纤选择熔接模式，将做好的光纤放入熔接机内的V型槽用光纤压板、光纤压脚夹紧光纤，光源和防风镜上的反射光源发出的光用来照明熔接区域，用物镜观察光纤，靠电极产生电弧放电熔接光纤。

熔接操作的备用品
1、光纤热缩管
2、剥纤钳
3、光纤切割刀
4、光纤清洁工具（酒精、棉布或纱布、细棉棒）
操作面板上的按键:
1、〈ON/OFF〉电源开关
2、〈SET〉开始熔接操作
3、〈RESET〉返回键
4、〈HEAT〉启动加热器
注意：1、制备光纤和熔接光纤时，防止光纤碎屑接触或进入眼睛，如果进入将十分危险。

2、手湿时不要接触熔接机、电源线，防止漏电。

第五章光纤端面的制备
1、清洁光纤涂覆层
用醮有酒精的纱布或棉布清洁光纤涂覆层。

2、套光纤热缩管
将光纤穿过热缩管。

3、剥纤
用剥纤钳剥除涂覆层，长约30MM左右。

4、光纤清洁
用干净的酒精纱布或棉布清洁裸纤。

5、光纤切割
切割光纤的步骤（1、夹具2、刀座3、砧座）。

（1）、掀开夹具、砧座。

（2）、沿箭头相反方向滑动刀座。

（3）、把清洁后的光纤放入V型槽。

（4）、轻轻关闭夹具。

（5）、沿箭头方向推动刀座。

（6）、按下砧座直到夹具弹起。

（7）、提起砧座打开夹具，从V型槽中取出光纤。

注意：保持光纤切割端面的清洁和无缺损，避免任何与光纤端面的接触。

第六章光纤熔接的实际操作
一、光纤的放置
1、打开防风罩。

2、打开左右两边的光纤压板，打开光纤压板的同时也打开了光纤
压脚。

3、放置制备好的光纤于熔接机内的V型槽中。

注意：将光纤端面必须放在熔接机内的V型槽前端和电极之间。

4、光纤压板压住光纤，关闭压脚。

5、安装第二根光纤（3）（4）步骤。

6、关闭防风罩。

二、熔接操作
1、按〈SET〉键开始熔接
注意：观察光纤端面是否有缺损、毛刺和斜面，电弧放电后检查熔接点是否有气泡、太粗或太细。

2、〈ESET〉键熔接机将自动进行张力试验。

3、取出光纤。

（1）将加热器夹具打开。

（2）打开防风罩。

（3）打开光纤压板。

（4）从熔接机中取出光纤，将光纤热缩管滑至熔接处的中心，并放入加热器槽。

（5）按〈HEAT〉键，开始加热。

光缆接续的工艺流程比较复杂，操作比较繁琐。

接续人员要能熟练操作，要求培训人员多加强练习。

注意：1、分清光纤色谱，防止光纤交叉相接，出现光路不通。

2、在熔接前，应在光缆固定在接头盒上，并做好准备
工作后，才可以将熔接机拿出进行熔接。
