输电线路杆塔基础课程设计说明书一、设计题目：刚性基础设计（一）任务书（二）目录（三）设计说明书主体设计计算书是设计计算的整理和总结，是图纸设计的理论依据，也是审核设计的技术文件之一，因此编写设计说明书是设计工作的非常重要的一部分。
1、设计资料整理(1)土壤参数（2）基础的材料（3）柱的尺寸（4）基础附加分项系数2、杆塔荷载的计算（1）各种比载的计算（2）荷载计算1）正常大风情况2）覆冰相应风3）断边导线情况要求作出三种情况的塔头荷载图3、基础作用力计算计算三种情况荷载作用下基础的作用力，选择大者作为基础设计的条件。
4、基础设计计算（1）确定基础尺寸1）基础埋深h0确定2）基础结构尺寸确定A、假定阶梯高度H1和刚性角B、求外伸长度b'C、求底边宽度BD、画出尺寸图（2）稳定计算1）上拔稳定计算2）下压稳定计算（3）基础强度计算5、画基础施工图和铁塔单线图用A3纸（按制图标准画图）见参考图6、计算可参考例11－3《输电杆塔及基础设计》课程设计任务书一、设计的目的。
《输电杆塔及基础设计》课是输电线路专业重要的专业课之一，《输电杆塔及基础设计》课程设计是本门课程教学环节中的重要组成部分。
通过课程设计，使学生能系统学习和掌握本门课程中所学的内容，并且能将其它有关先修课程（如材料力学、结构力学、砼结构，线路设计基础、电气技术）等的理论知识在实际的设计工作中得以综合地运用；通过课程设计，能使学生熟悉并掌握如何应用有关资料、手册、规范等，从设计中获得一个工程技术人员设计方面的基本技能；课程设计也是培养和提高学生独立思考、分析问题和解决问题的能力。
二、设计题目钢筋混凝土刚性基础设计三、设计参数直线型杆塔：Z1－12铁塔（单线图见资料，铁塔总重56816N，铁塔侧面塔头顶宽度为400mm）电压等级：110kV绝缘子： 7片×－4.5地质条件：粘土，塑性指标I L＝0.25，空隙比e＝0.7基础柱的尺寸：600mm×600mm分组参数如下（注：分组参数与点名册顺序对应）参数序列号气象条件导线型号地线型号水平档距（m）垂直档距（m）学生姓名15 ⅢLGJ-240/40 1×7-9-1270-A 500 500 廖继伟四、设计计算内容1．荷载计算（正常情况Ⅰ、Ⅱ，断边导线三种情况）2．计算基础作用力（三种情况）3．基础结构尺寸设计4．计算内容（1）上拔稳定计算（2）下压稳定计算（3）基础强度计算五、设计要求1．计算说明书一份（1万字左右）2．图纸2张（1）铁塔单线图（2）基础加工图1、设计资料整理1)土壤参数地质条件：粘土，液性指标IL＝0.25，空隙比e＝0.7查附表15-6得，此土为硬塑（0＜IL=0.25≤0.25）查表11-2得，土的内摩擦角β=35°，土的上拔角α=25°，土的压力系数m=63kN/m3，土的计算容重γS =17kN/m3 ，土的承载力特征值fa=295kN/m22)基础的材料混凝土采用C20，钢筋采用HPB235，基础型式：为阶梯刚性基础，3)柱的尺寸基础柱子段尺寸为a1＝600×600mm4)基础附加分项系数查表11-1得基础附加分项系数γf=0.92、杆塔荷载标准值的计算2.1 杆塔的相关信息参数直线型杆塔：Z1－12铁塔（铁塔总重56816N，铁塔侧面塔头顶宽度为400mm）；电压等级：110kV ；绝缘子：7片×-4.5；气象条件：Ⅲ；水平档距：500m；垂直档距：500m；导线型号导线外径（mm）导线面积（mm2）计算破断拉力（kN）单位长度质量（kg/km）LGJ-240/40 21.66 277.75 83370 964.3导线型号导线外径（mm）导线面积（mm2）公称抗拉强度（MPa）最小破断拉力（kN）单位长度质量（kg/hm）1X7-9-1270-A 9 49.48 1270 57.80 41.19气象条件的组合风速V（m/s）覆冰厚度b（mm）大气温度t(°C) 最大风速25 0 -5覆冰有风10 5 -5线路断线事故（一般地区）0 0 15假设地线金具重力为90N；绝缘子和金具重力为520N；2.2各种比载的计算(1)其计算过程如下：导线的自重比载γ1D (0，0)；导线的冰重比载γ2B(5，0)；,0(1D γ0,0(1B γ0(4D γ地线的自重比载γ1B(0，0)；地线的冰重比载γ2B(5，0)；导线无冰风比载γ4D (0，25)；导线覆冰风压比载γ5D (5，10)； 地线无冰风比载γ5D(0，25)；地线覆冰风压比载γ5D(5，10)；G B =γ(2)比载总结 比载（MPa/m ） 导线 地线 γ1(0，0) 34.02×10-3 81.58×10-3γ4(0，25)28.48×10-372.47×10-3 γ5(5，10) 8.55×10-328.80×10-32.3杆塔导线地线荷载标准值计算（1）运行情况1，直线杆塔的第一种荷载组合情况为：最大风速。
架空输电线路基础设计规程2023一、引言架空输电线路基础设计规程2023是国家电力公司制定的一项重要技术标准，旨在规范架空输电线路的基础设计工作，确保输电线路的安全可靠运行。
本规程适用于输电线路的新建、改扩建项目，对于提高电网的供电能力、降低输电线路的故障率具有重要意义。
二、设计原则1. 安全可靠：设计应遵循“安全第一，可靠为本”的原则，确保输电线路在各种恶劣环境和极端天气条件下正常运行。
2. 经济合理：设计应考虑成本效益，合理配置线路参数和设备，以降低建设和运维成本，同时提高输电线路的经济效益。
3. 环境友好：设计应注重环保要求，选择材料和技术，减少对自然环境的影响，降低线路的电磁辐射和噪音污染。
三、设计要求1. 电气参数：设计应根据输电线路所处地理环境、负载情况和供电要求确定合适的电气参数，包括电压等级、电流容量、线路距离等。
2. 杆塔结构：设计应根据线路的电气参数和地理条件确定合适的杆塔结构，包括杆塔高度、杆塔类型、杆塔间距等。
3. 导线选择：设计应根据电流容量、输电距离等因素选择合适的导线类型和规格，并考虑导线的机械强度、电气性能和抗风振性能。
4. 绝缘选择：设计应根据线路电压等级和环境条件选择合适的绝缘子类型和串联数目，保证线路的绝缘性能和可靠性。
5. 接地系统：设计应合理布置接地系统，确保线路的接地电阻满足要求，保证线路的安全运行。
6. 防雷保护：设计应考虑线路的防雷保护措施，包括合理设置避雷器、接地引下线和接地装置，降低雷击造成的损害风险。
7. 路由选择：设计应根据地理条件、土质情况和环境保护要求选择合适的线路路由，避免对地理环境和生态环境的破坏。
四、设计流程1. 方案设计：根据输电线路的要求和技术标准，制定初步设计方案，包括线路走向、杆塔布置、导线规格等。
2. 参数计算：根据设计方案，进行电气参数计算和结构强度计算，确定线路的电气参数和杆塔结构。
3. 材料选择：根据设计要求和技术标准，选择合适的导线、绝缘子、杆塔等材料，并进行材料性能测试和质量检验。

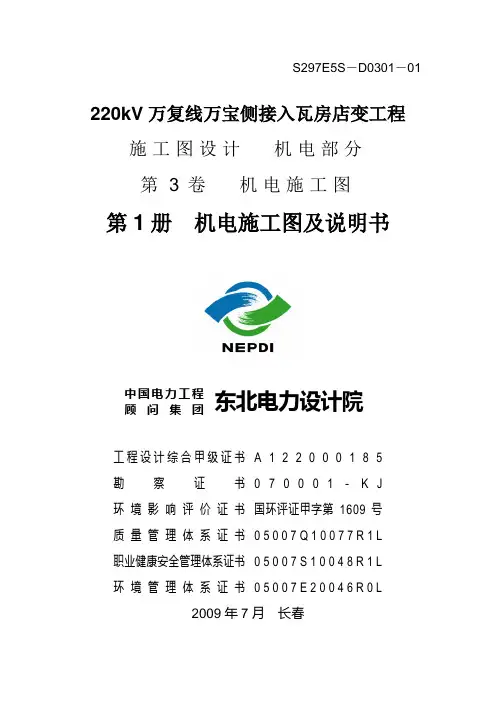

S297E5S－D0301－01 220kV万复线万宝侧接入瓦房店变工程施工图设计机电部分第3卷机电施工图第1册机电施工图及说明书中国电力工程东北电力设计院顾问集团工程设计综合甲级证书A122000185勘察证书070001－K J环境影响评价证书国环评证甲字第1609号质量管理体系证书05007Q10077R1L职业健康安全管理体系证书05007S10048R1L环境管理体系证书05007E20046R0L2009年7月长春220kV万复线万宝侧接入瓦房店变工程施工图设计机电部分第3卷机电施工图第1册机电施工图及说明书审核校核编写2009年7月目次1 总则2 架线施工图2.1 导线、分流线主要设计原则及技术参数2.2 导线、分流线的力学特性及架线图纸2.3 导线、分流线、地线的架设2.4 接入点导线及地线的架设2.5 导线相序2.6 非直线塔跳线施工弧垂及参考线长3 金具施工图3.1 绝缘子串主要设计原则及技术参数3.2 绝缘子串及金具组装图3.3 绝缘子串及金具的施工安装4 附件安装4.1 防振锤的安装4.2 跳线的安装4.3 间隔棒的安装5 其它金具部件6 接地施工图7 走廊清理8 运行标志9 包装10 附图1 总则1.0.1 220kV万复线万宝侧接入瓦房店变线路全长28.870km，其中新建双回路长 4.328m，新建单回路长8.106km,利用原万复线双回路塔架设单侧导线16.436km。
1.0.2 本册施工图包括架线施工图、金具施工图和接地施工图。
1.0.3 本册施工图不包括OPGW架空复合光缆的架设施工安装。
OPGW的架设施工安装见通信工程部分。
1.0.4 在施工安装过程中，对本工程的架线、金具、接地的施工质量，除应按照国家及上级有关规定执行外，还应按照本册施工图纸及本说明书的要求进行安装施工。
1.0.5 对本工程使用的导线、分流线、地线、绝缘子、金具及其零部件，在运至现场前，均应按照国家及上级有关检验与试验标准进行检验与试验，并取得制造厂家的产品合格证书；运至现场后，应按照施工图纸进行检查、核对，并进行预组装，对不合格产品严禁在工程中使用。
