1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
欧阳家百（2021.03.07）2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

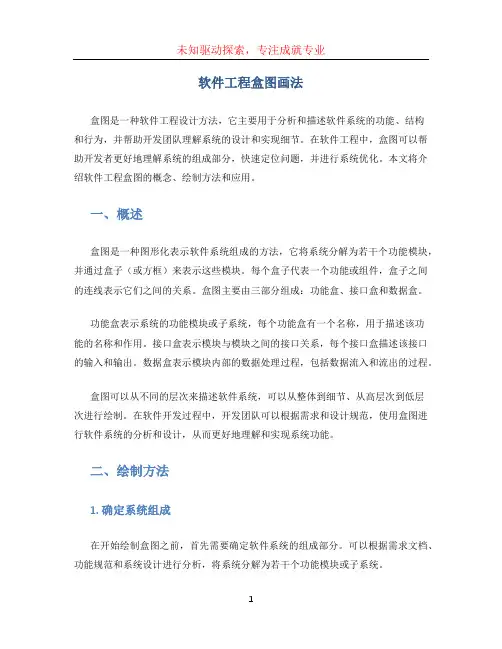

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
软件⼯程导论复习如何画类图⾯向对象设计对于⼀个程序员来说，在⼯作的开始阶段通常都是别⼈把东西设计好，你来做。
伴随着个⼈的成长，这个过程将慢慢变成⾃⼰设计⼀部分功能来实现，⾃⼰实现。
如果要⾃⼰设计，⽆论是给⾃⼰看，还是给别⼈看，势必要输出⼀些⽂档，清晰地整理出思路。
关于⽂档，有些⼈会⽤⽂字，但是再多的⽂字在绝⼤多数⼈看来，都不会有⼀张图来得直⽩，本⽂就讲⼀讲使⽤UML图来进⾏⾯向对象的设计。
⾯向对象设计主要就是使⽤UML的类图，类图⽤于描述系统中所包含的类以及它们之间的相互关系，帮助⼈们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。
UML类图分为上下两篇，上篇是类、继承和实现三种关系，下⾯开始。
类的UML画法Java是⼀门⾯向对象语⾔，那最基础的就类了。
类（Class）封装了数据和⾏为，是⾯向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。
在系统中，每个类都具有⼀定的职责，职责指的是类要完成什么样⼦的功能，要承担什么样⼦的义务。
⼀个类可以有多种职责，但是设计得好的类⼀般只有⼀种职责。
假如我现在定义了这么⼀个类：public class Person{private String name = "Jack";public String getName(){return name;}public void setName(String name){ = name;}protected void playBasketball(){pass();}private void pass(){}}那么此类对应的UML为：看到该图分为三层：最顶层的为类名，中间层的为属性，最底层的为⽅法。
属性的表⽰⽅式为：【可见性】【属性名称】：【类型】={缺省值，可选}⽅法的表⽰⽅式为：【可见性】【⽅法名称】（【参数列表】）：【类型】可见性都是⼀样的，"-"表⽰private、"+"表⽰public、"#"表⽰protected。
UML的9种图上文我们介绍了，UML的视图，在每一种视图中都包含一个或多种图。
本文我们重点讲解UML每种图的细节问题：1、用例图（use case diagrams）【概念】描述用户需求，从用户的角度描述系统的功能【描述方式】椭圆表示某个用例；人形符号表示角色【目的】帮组开发团队以一种可视化的方式理解系统的功能需求【用例图】2、静态图(Static diagram)(1)类图（class diagrams）【概念】显示系统的静态结构，表示不同的实体是如何相关联的【描述方式】三个矩形【目的】表示一个逻辑类或实现类，逻辑类通常是用户的业务所涉及的事物；实现类是程序员处理的实体【类图】(2)对象图（object diagrams）【概念】类图的一个实例，描述系统在具体时间点上所包含的对象以及各个对象的关系【对象图】3、交互图(Interaction Diagram)用来描述对象之间的交互关系(1)序列图（顺序图）(Sequence Diagram)【概念】描述对象之间的交互顺序，着重体现对象间消息传递的时间顺序【描述方式】横跨图的顶部，每个框表示每个类的实例或对象；类实例名称和类名称使用冒号分开【目的】显示流程中不同对象之间的调用关系，还可以显示不同对象的不同调用。
【序列图】(2)协作图（Collaboration diagrams）【概念】描述对象之间的合作关系，侧重对象之间的消息传递4、行为图：描述系统的动态模型和对象之间的交互关系(1).状态图（Statechart diagrams）【概念】描述对象的所有状态以及事件发生而引起的状态之间的转移【描述方式】起始点：实心圆1状态之间的转换：使用开箭头的线段2状态：圆角矩形3判断点：空心圆4一个或多个终止点：内部包含实心圆的圆【目的】表示某个类所处的不同状态以及该类在这些状态中的转换过程(2).活动图（Activity diagrams）【概念】描述满足用例要求所要进行的活动以及活动时间的约束关系【描述方式】2起始点：实心圆5活动：圆角矩形1终止点：内部包含实心圆的圆1泳道：实际执行活动的对象【目的】表示两个或多个对象之间在处理某个活动时的过程控制流程【活动图】活动图和状态图区别：5、实现图Implementation diagram (1)构件图（Component diagrams）【概念】描述代码构件的物理结构以及各构件之间的依赖关系【描述方式】构件【目的】提供系统的物理视图，根据系统的代码构件显示系统代码的整个物理结构【构架图】(2)部署图（Deployment diagrams）【概念】系统中硬件的物理体系结构【描述方式】1三维立方体表示部件2节点名称位于立方体上部【目的】显示系统的硬件和软件的物理结构【部署图】九种UML图详解到此为止，下篇文章专门给大家讲解UML中类间的关系，感谢您的访问。
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
UML中各种图的画法(全)一、UML中基本的图范畴：在 UML 2 中有二种基本的图范畴：结构图和行为图。
每个 UML 图都属于这二个图范畴。
结构图的目的是显示建模系统的静态结构。
它们包括类，组件和（或）对象图。
另一方面，行为图显示系统中的对象的动态行为，包括如对象的方法，协作和活动之类的内容。
行为图的实例是活动图，用例图和序列图。
二、UML中的类图：1.类图的表示：类的 UML 表示是一个长方形，垂直地分为三个区，如图 1 所示。
顶部区域显示类的名字。
中间的区域列出类的属性。
底部的区域列出类的操作。
在一个类图上画一个类元素时，你必须要有顶端的区域，下面的二个区域是可选择的（当图描述仅仅用于显示分类器间关系的高层细节时，下面的两个区域是不必要的）。
描述：顶部区域显示类的名字。
中间的区域列出类的属性。
底部的区域列出类的操作。
当在一个类图上画一个类元素时，你必须要有顶端的区域，下面的二个区域是可选择的（当图描述仅仅用于显示分类器间关系的高层细节时，下面的两个区域是不必要的）。
·类名：如果是抽象类，则采用斜体·类属性列表：name : attribute type 如 flightNumber : Integer，这是最常见的表达形式n ame : attribute type = default value 如balance : Dollars = 0，这是带有默认值的表达形式·类方法列表：name(parameter list) : type of value returned注意：在业务类图中，属性类型通常与单位相符，这对于图的可能读者是有意义的（例如，分钟，美元，等等）。
然而，用于生成代码的类图，要求类的属性类型必须限制在由程序语言提供的类型之中，或包含于在系统中实现的、模型的类型之中。
2.继承的表示：为了在一个类图上建模继承，从子类（要继承行为的类）拉出一条闭合的，单键头（或三角形）的实线指向超类。
数据流图（DFD）画法要求一、数据流图（DFD）1.数据流图的基本符号数据流图由四种基本符号组成，见图5－4－1所示。
图5－4－1 数据流图的基本符号例：图5－4－2是一个简单的数据流图，它表示数据X从源S流出，经P加工转换成Y，接着经P加工转换为Z，在加工过程中从F中读取数据。
图5－4－2数据流图举例下面来详细讨论各基本符号的使用方法。
数据流由一组确定的数据组成。
例如“发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。
数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。
数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。
对数据流的表示有以下约定：对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。
而别的数据流则必须标出名字，名字应能反映数据流的含义。
数据流不允许同名。
两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。
例如图5－4－3(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。
两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有了解，或它们的流动时间不同，如图5－4－3(b)所示。
（a）（b）（c）图5－4－3 简单数据流图举例数据流图描述的是数据流而不是控制流。
如图5-4-3 (c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。
加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。
每个加工处理都应取一个名字表示它的含义，并规定一个编号用来标识该加工在层次分解中的位置。
名字中必须包含一个动词，例如“计算”、“打印”等。
对数据加工转换的方式有两种：改变数据的结构，例如将数组中各数据重新排序；产生新的数据，例如对原来的数据总计、求平均等值。
4.文件文件是存贮数据的工具。
文件名应与它的内容一致，写在开口长条内。
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收xx和退xx工作，每个学生的每月xx用包括住宿xx，伙食xx220，在6-8 月收取空调xx20，在11-2 月收取取暖xx20，每个学期的开学初（3 月、9 月）收取书本xx（不定）。
住宿xx分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退xx，以每天10 元计算。
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
2．网上书店系统,其外部用户主要有游客、会员和管理员。
其中，游客进行注册后,可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能,管理员可对系统的各种信息进行管理和维护。
根据上述描述,请画出网上书店系
统的：①基本系统模型(第0层);②功能级的数据流图（第1层);③底层的订购图书数据流图。
1．把如下统计空格程序的Ｊacksｏn图改画为等价的程序流程图和盒图。
2、用Ｊａｃksoｎ图描述下述的一列火车的构成:
一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢
在所有车厢的前面部分,软卧车厢在所有车厢的后面部分。
此外,在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下:如果投入１元硬币，则自动放水５升；如果投入5角硬币，放水2.5升;如果选择１元,投入２个伍角的硬币,也可放水5升。
如果饮用水来不及生成,系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
２．某寄宿学校需要开发一个信息管理系统,通过该管理系统对学生的日常事务进行管理:
校长助理:管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理(新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费,伙食费220，在６-8月收取空调费20，在１1－2 月收取取暖费20,每个学期的开学初(3月、9月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为６0,单职工的子女８０元,父母均不在本单位工作为１0０元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费,以每天10 元计算。
学生家长:在对退费有疑问时，可以查询学生的出勤情况。
请画出本系统用例图。
1、汽车和自行车都是交通工具。
一辆自行车只能归一个人拥有，但一辆汽车可归一个人或者两个人拥有。
一个人可能没有自行车或汽车．也可能拥有多辆自行车或汽车。
人分男人和女人两类，每个人都具有年龄和名字。
在任何时候,一辆汽车上可能载有0个多个乘客。
每辆汽车都有自己的颜色和商标。
特别地,每辆汽车都只有两个前灯和一台发动机。
请画出类图。
2、用聚集关联表示家用计算机系统的组成。
家用计算机系统是由主机箱、键盘、鼠标、显示器、CD—ＲOM驱动器、一个或多个硬盘驱动器、调制解调器、软盘驱动器、打印机组成,还可能包括几个音箱。
而主机箱内除CPU外带着一些驱动设备，例如显示卡、声卡等。
3、建立一个能够反映咨询公司日常业务的类图。
为每一个关联起一个名字,并写上重数。
该类图可能包括下列的类：顾问、客户、项目、提案、数据和报告。
4、画出打电话操作过程的事件跟踪图(即序列图)。
5、活动图是状态图的一种特殊情况。
用于简化描述一个过程或者操作的工作步骤。
活动用圆角矩形表示——比状态图更窄,更接近椭圆。
一个活动中的处理一旦完成,则自动引起下一个活动的发生。
箭头表示从一个活动转移到下一个活动。
和状态图类似,活动图中的起点用一个实心圆表示,终点用一个同心圆（内圆为实心圆）表示。
在活动图中可以带判定点，即一组条件引发一条执行路径,另一组条件则引发另一条执行路径,并且这两条执行路径是互斥的。
判定点常用小的菱形图标表示，同时在相关路径的附近指明引起这条路径被执行的条件，条件用方括号括起来。
请用活动图描述打电话过程。
