超声波和射线探伤区别

五大常规无损检测PT=渗透探伤MT=磁粉探伤UT=超声波探伤RT=射线探伤ET=涡流探伤五大常规无损检测：渗透探伤、磁粉探伤、超声波探伤、射线探伤、涡流探伤，1.射线探伤也就是X光拍片简称RT，2.超声波检查简称UT，射线探伤和超声波探伤一般适用于主甲板，外板，横舱壁，内底板，上下边柜斜板等对接的焊缝。

施工者对要求射线探伤的焊缝及热影响区域进行打磨处理，消除焊缝表面的凹凸不平对底片影像显示的影响，确保无油污、无油漆、无飞溅。

射线探伤有一定的杀伤性，船方及各施工部门在X光射线探伤时段、不得靠近X光射线探伤位置半径三十米范围的警示区域，防止射线伤害人员。

3.磁粉探伤又称MT或者MPT（Magnetic Particle Testing），一般适用于对接焊缝，角焊缝，尾轴及锻钢件，铸钢等磁性材料的表面附近进行探伤的检测方法。

利用铁受磁石吸引的原理进行检查。

在进行磁粉探伤检测时，使被测物收到磁力的作用，将磁粉（磁性微型粉末）散布在其表面。

然后，缺陷的部分表面所泄漏出来泄露磁力会将磁粉吸住，形成图案。

指示图案比实际缺陷要大数十倍，因此很容易便能找出缺陷。

磁粉探伤检测一般按照前处理→磁化→喷淋磁粉→观察→后处理的步骤进行4.渗透探伤简称PT，着色一般适用于船体对接焊缝，角焊缝等，螺旋桨叶根部，锻钢件、铸钢件表面。

当机械零部件需磁粉探伤或着色探伤时，则要将被探物件表面的油污清洁干净并摆放整齐，如果焊缝做磁粉探伤或着色探伤时，则需将焊道清洁干净，要求无油污、无油漆、无飞溅。

5.涡流检测（ET）的英文名称是：Eddy Current Testing工业上无损检测的方法之一。

给一个线圈通入交流电，在一定条件下通过的电流是不变的。

如果把线圈靠近被测工件，像船在水中那样，工件内会感应出涡流，受涡流影响，线圈电流会发生变化。

由于涡流的大小随工件内有没有缺陷而不同，所以线圈电流变化的大小能反映有无缺陷。

适用于导电材料..由于导体自身各种因素(如电导率,磁导率,形状,尺寸和缺陷等)的变化，会导致感应电流的变化，利用这种现象而判知导体性质，状态的检测方法叫做涡流检测方法．属于表面探伤法，适用于钢铁、有色金属、石墨等导电体工件，因为并不需要接触工件，所以检测速度很快，但设备昂贵。

钢板探伤标准钢板探伤是指利用探伤技术对钢板进行检测，以发现和评定钢板内部缺陷的一种工艺。

钢板探伤标准是对钢板探伤工艺和方法进行规范和要求的文件，是保证钢板质量和安全的重要依据。

本文将介绍钢板探伤的一般标准和常见方法，以便广大生产和使用钢板的人员了解和掌握相关知识。

一、钢板探伤的一般标准。

1. 钢板探伤的目的。

钢板探伤的目的是为了发现和评定钢板内部的缺陷，包括裂纹、夹杂、气孔等，以保证钢板的质量和安全性。

2. 钢板探伤的要求。

钢板探伤应符合国家相关标准和规定，探伤人员应具备专业的技术知识和操作技能，探伤设备应符合要求，并经过定期检验和校准。

3. 钢板探伤的分类。

钢板探伤可分为常规探伤、超声波探伤、射线探伤等不同方法，具体应根据钢板的材质、厚度和使用要求进行选择。

二、钢板探伤的常见方法。

1. 常规探伤。

常规探伤是指利用目视、触摸和简单工具进行检测，适用于对表面缺陷和局部缺陷的初步检测。

2. 超声波探伤。

超声波探伤是利用超声波的传播和反射规律来检测钢板内部缺陷的方法，具有高灵敏度和精度的优点，适用于对钢板整体和局部的全面检测。

3. 射线探伤。

射线探伤是利用X射线或γ射线对钢板进行透射检测，可以发现钢板内部的细小缺陷，适用于对厚钢板和复杂结构的检测。

三、钢板探伤的注意事项。

1. 保护探伤人员的安全。

在进行钢板探伤时，应做好防护措施，避免辐射和化学品的危害，确保探伤人员的安全。

2. 确保探伤设备的正常使用。

探伤设备应经过定期检验和维护，确保其性能稳定和准确度，避免因设备故障导致探伤结果的不准确。

3. 对探伤结果的评定和记录。

对探伤结果应进行准确的评定和记录，包括缺陷的类型、位置、大小等信息，以便对钢板进行合理的处理和使用。

四、结语。

钢板探伤是保证钢板质量和安全的重要环节，掌握相关知识和技能对于生产和使用钢板的人员至关重要。

希望本文能够为大家提供一些参考和帮助，使钢板探伤工作更加规范和有效。

五大常规探伤方法概述及其特点工业无损探伤的方法很多，目前国内外最常用的探伤方法有五种，即人们常称的五大常规探伤方法。

本文将首先介绍五大常规探伤方法及其特点，并结合汽车维修中的特定条件和需求，选出更适合于汽车维修的探伤方法。

一、五大常规探伤方法概述五大常规方法是指射线探伤法、超声波探伤法、磁粉探伤法、涡流探伤法和渗透探伤法。

1、射线探伤方法射线探伤是利用射线的穿透性和直线性来探伤的方法。

这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。

常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。

当这些射线穿过物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越校此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。

因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。

由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。

因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。

即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。

2、超声波探伤方法人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音频。

频率低于20Hz的称为次声波，高于20kHz的称为超声波。

工业上常用数兆赫兹超声波来探伤。

超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。

通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。

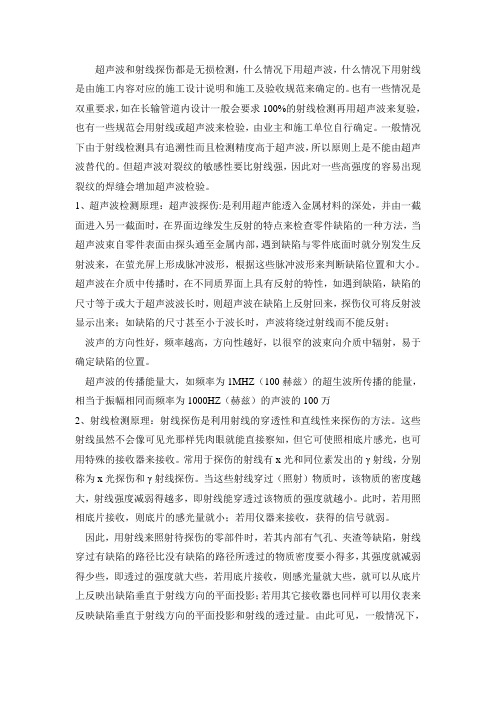

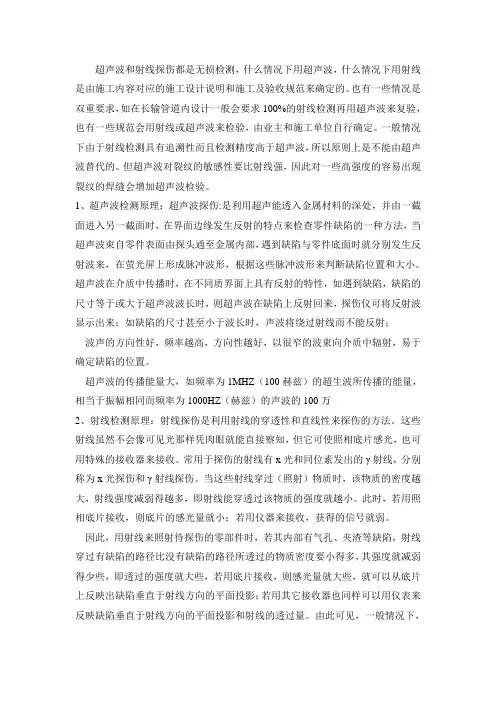

超声波和射线探伤都是无损检测，什么情况下用超声波，什么情况下用射线是由施工内容对应的施工设计说明和施工及验收规范来确定的。

也有一些情况是双重要求，如在长输管道内设计一般会要求100%的射线检测再用超声波来复验，也有一些规范会用射线或超声波来检验，由业主和施工单位自行确定。

一般情况下由于射线检测具有追溯性而且检测精度高于超声波，所以原则上是不能由超声波替代的。

但超声波对裂纹的敏感性要比射线强，因此对一些高强度的容易出现裂纹的焊缝会增加超声波检验。

1、超声波检测原理：超声波探伤:是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在萤光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。

超声波在介质中传播时，在不同质界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超声波波长时，则超声波在缺陷上反射回来，探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时，声波将绕过射线而不能反射；波声的方向性好，频率越高，方向性越好，以很窄的波束向介质中辐射，易于确定缺陷的位置。

超声波的传播能量大，如频率为1MHZ（100赫兹）的超生波所传播的能量，相当于振幅相同而频率为1000HZ（赫兹）的声波的100万2、射线检测原理：射线探伤是利用射线的穿透性和直线性来探伤的方法。

这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。

常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。

当这些射线穿过（照射）物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越小。

此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。

因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。

超声波检测讲义（UT）无损检测培训资料--超声波检测通用工艺规程1.主要内容与适用范围本规程规定了焊缝超声检测人员具备的资格、仪器、探头、试块、检测技术方法和质量分级等。

本规程适用于本公司生产的厚度为6mm～30mm钢制承压设备全熔化焊的超声检测。

不适用于铸钢及奥氏体钢焊缝，外径小于159mm的钢管对接焊缝，内径小于或等于250mm或内外径之比小于80%的纵向焊缝检测。

本规程按JB4730的要求编写，符合《容规》和GB150等要求。

检测工艺卡是本规程的补充，由Ⅱ级人员按本规程等要求编制，其检测参数规定的更具体。

2.引用标准、法规JB/T4730-2005《承压设备无损检测》GB150-1998《钢制压力容器》JB/T9214-1999《A型脉冲反射式超声波探伤系统工作性能测试方法》JB/T10061-1999《A型脉冲反射式超声波探伤仪通用技术条件》JB/T10062-1999《超声探伤用探头性能测试方法》3.检测人员3.1检测人员必须经过培训，按《特种设备无损检测人员考核与监督管理规则》的要求。

经理论和实践考试合格，取得相应等级资格证书的人员担任。

3.1.1检测人员每年应检查一次身体，其矫正视力不低于1.0。

4.探伤仪、探头和试块4.1探伤仪采用A型脉冲反射式超声波探伤仪器，其工作频率范围为0.5 MHz～10MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。

仪器应具有80dB以上的可调衰减器，步进级每档不大于2Db，其精度为任意相邻12 dB的误差在±1dB 以内，最大累计误差不超过1dB.。

水平线性误差不大于1%,垂直线性误差不大于5%。

4.2探头4.2.1晶片面积一般不应超过500mm2，且任意一边长原则上不大于25 mm 。

4.2.2单斜探头声束轴线水平偏离角不应大于2度，主声束垂直方向不应有明显的双峰。

4.3仪器和探头的系统性能4.3.1在达到所检工件的最大检测声程时，其灵敏度余量应≥10dB。

铸铁探伤标准一、目的本标准旨在规定铸铁件的无损探伤方法、程序和要求，以确保铸件的质量和安全性。

二、适用范围本标准适用于各种类型的铸铁件，包括灰口铸铁、球墨铸铁、可锻铸铁等。

三、探伤方法1. 射线探伤（RT）射线探伤是利用X射线或γ射线对铸件进行无损检测的方法。

通过观察不同材料对射线的吸收程度，可以判断铸件内部是否存在缺陷。

射线探伤适用于各种形状和大小的铸件，但检测成本较高。

2. 超声波探伤（UT）超声波探伤是利用超声波在材料中传播的特性，检测铸件内部是否存在缺陷的方法。

超声波探伤具有检测速度快、灵敏度高、操作简便等优点，但不适用于形状复杂的铸件。

3. 磁粉探伤（MT）磁粉探伤是利用磁粉在铸件表面形成的磁痕，检测铸件表面是否存在缺陷的方法。

磁粉探伤适用于形状复杂的铸件，但不适用于非磁性材料。

四、探伤程序1. 预处理对铸件进行清洗、干燥和打磨等处理，以去除表面杂质和氧化层，确保探伤结果的准确性。

2. 探伤操作根据铸件的大小和形状选择合适的探伤方法，按照探伤设备的操作规程进行探伤操作。

在操作过程中应注意以下几点：a) 确定合适的探伤灵敏度；b) 确保探头与铸件表面紧密贴合；c) 合理选择扫描速度和角度；d) 记录探伤过程中的异常现象。

3. 结果判定和处理根据探伤结果进行判断和处理，包括以下几种情况：a) 合格：铸件内部无缺陷或缺陷在允许范围内，可以判定为合格；b) 不合格：铸件内部存在超出允许范围的缺陷，应判定为不合格；c) 让步接收：对于某些小缺陷，在不影响使用和安全性能的情况下，可考虑让步接收；d) 返修或报废：对于不合格的铸件，应进行返修或报废处理。

返修后应重新进行探伤检测。

工业无损探伤的方法很多,目前国内外最常用的探伤方法有五种,即人们常称的五大常规探伤方法.本文将首先介绍五大常规探伤方法及其特点,并结合电厂管道焊接的特定条件和需求,选出适合探伤方法。

除以上五大常规方法外,近年来又有了红外,声发射等一些新的探伤方法.五大常规方法是指：1、射线探伤法 RT：检测内部有气孔,夹渣、未焊透等体积型缺陷，不易发现裂纹等面积型缺陷。

2、超声波探伤法 UT：纵波,横波适用于探测内部缺陷, 表面波适宜于探测表面缺陷,但对表面的条件要求高.3、磁粉探伤法 MT：能探查气孔, 夹杂,未焊透等体积型缺陷, 但更适于检查因淬火, 轧制, 锻造,铸造,焊接,电镀,磨削,疲劳等引起的裂纹。

4、涡流探伤法 ET：能确定表面及近表面缺陷的位置和相对尺寸5、渗透探伤法 PT。

能确定表面开口缺陷的位置、尺寸和形状。

一、射线探伤方法：射线探伤是利用射线的穿透性和直线性来探伤的方法. 这些射线虽然不会像可见光那样凭肉眼就能直接察知,但它可使照相底片感光,也可用特殊的接收器来接收.常用于探伤的射线有 x 光和同位素发出的γ射线,分别称为x光探伤和γ射线探伤.当这些射线穿过(照射)物质时,该物质的密度越大,射线强度减弱得越多,即射线能穿透过该物质的强度就越小.此时,若用照相底片接收,则底片的感光量就小;若用仪器来接收,获得的信号就弱。

因此,用射线来照射待探伤的零部件时,若其内部有气孔,夹渣等缺陷,射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多,其强度就减弱得少些,即透过的强度就大些,若用底片接收,则感光量就大些,就可以从底片上反映出缺陷垂直于射线方向的平面投影; 若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。

由此可见,一般情况下,射线探伤是不易发现裂纹的,或者说,射线探伤对裂纹是不敏感的.因此,射线探伤对气孔,夹渣,未焊透等体积型缺陷最敏感.即射线探伤适宜用于体积型缺陷探伤,而不适宜面积型缺陷探伤。
