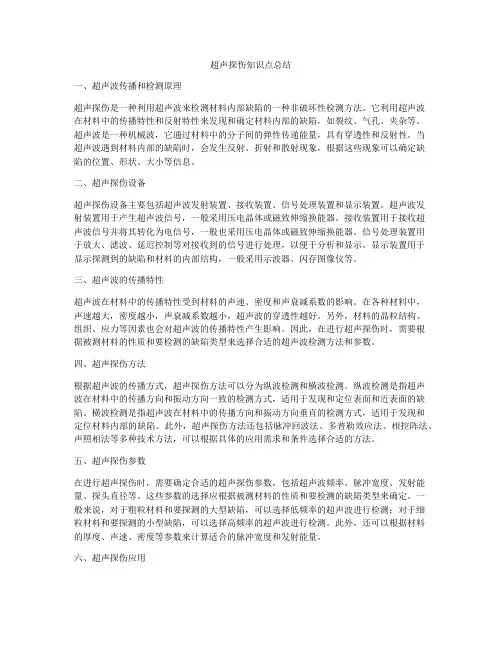

超声探伤知识点总结一、超声波传播和检测原理超声探伤是一种利用超声波来检测材料内部缺陷的一种非破坏性检测方法。
它利用超声波在材料中的传播特性和反射特性来发现和确定材料内部的缺陷，如裂纹、气孔、夹杂等。
超声波是一种机械波，它通过材料中的分子间的弹性传递能量，具有穿透性和反射性。
当超声波遇到材料内部的缺陷时，会发生反射、折射和散射现象，根据这些现象可以确定缺陷的位置、形状、大小等信息。
二、超声探伤设备超声探伤设备主要包括超声波发射装置、接收装置、信号处理装置和显示装置。
超声波发射装置用于产生超声波信号，一般采用压电晶体或磁致伸缩换能器。
接收装置用于接收超声波信号并将其转化为电信号，一般也采用压电晶体或磁致伸缩换能器。
信号处理装置用于放大、滤波、延迟控制等对接收到的信号进行处理，以便于分析和显示。
显示装置用于显示探测到的缺陷和材料的内部结构，一般采用示波器、闪存图像仪等。
三、超声波的传播特性超声波在材料中的传播特性受到材料的声速、密度和声衰减系数的影响。
在各种材料中，声速越大，密度越小，声衰减系数越小，超声波的穿透性越好。
另外，材料的晶粒结构、组织、应力等因素也会对超声波的传播特性产生影响。
因此，在进行超声探伤时，需要根据被测材料的性质和要检测的缺陷类型来选择合适的超声波检测方法和参数。
四、超声探伤方法根据超声波的传播方式，超声探伤方法可以分为纵波检测和横波检测。
纵波检测是指超声波在材料中的传播方向和振动方向一致的检测方式，适用于发现和定位表面和近表面的缺陷。
横波检测是指超声波在材料中的传播方向和振动方向垂直的检测方式，适用于发现和定位材料内部的缺陷。
此外，超声探伤方法还包括脉冲回波法、多普勒效应法、相控阵法、声照相法等多种技术方法，可以根据具体的应用需求和条件选择合适的方法。
五、超声探伤参数在进行超声探伤时，需要确定合适的超声探伤参数，包括超声波频率、脉冲宽度、发射能量、探头直径等。
这些参数的选择应根据被测材料的性质和要检测的缺陷类型来确定。
