CAE联盟论坛精品讲座系列基于MpCCI的Abaqus和Fluent流固耦合案例主讲人：mafuyin CAE联盟论坛总监摘要：通过MpCCI流固耦合接口程序，对某薄壁管道流动中的传热过程进行了Abaqus和Fluent相结合的流固耦合仿真分析。
信息介绍了从建模、设置到求解计算和后处理的全过程，对相关研究人员具有参考意义。
1 分析模型用三维建模软件solidworks建立了一个管径为1m的弯管，结构尺寸如图1a所示，管的结构如图1b所示，流体的模型如图1c所示。
值得注意的是，由于拓扑特征的原因，这样的管壁模型无法通过对圆环扫略直接生成，而需先通过对大圆的扫略生成实心的模型(类似于流体模型)，然后进行抽壳得到管壁的模型。
用同样的方法对大圆半径减去管壁厚度的圆进行扫略得到流体模型。
a. 尺寸关系b. 管壁结构c. 流体模型图1. 几何模型示意图图2. 流固耦合传热分析模型示意图内壁面(耦合面)速度入口v=6m/s; T in=600K外壁面压力出口P=0Pa；T out=300K由于管壁结构和流体的热学行为不同，传热系数等都不一样，所以属于典型的流固耦合传热问题，热学模型如图2所示。
即管的一端为流体速度入口，一端为压力出口，给定流体外壁面一个初始温度600K，流体入口速度为6m/s，温度为600K，出口相对大气压力为0Pa，出口温度为300K。
需要求解流体和管壁的温度场分布情况。
2 流体模型将图1c的流体模型以Step格式导入Fluent软件通常使用的前处理器Gambit中，如图3a所示。
设置求解器为，然后划分体网格，网格尺寸为100mm，类型为六面体单元，一共生成4895个体单元，网格如图3b所示。
a. 导入Gambit软件中的流体模型b. 流场的网格模型图3. 流体模型及网格示意图进行网格划分后，需定义边界条件，在Gambit软件中先分别定义速度入口(VELOCITY_INLET)、压力出口(PRESSURE_OUTLET)和壁面(Wall)三组边界条件，具体参数设置在Fluent软件中进行。
HydroComp.NavCad.2004.v5.08 用于对船舶航速和动力性能的预测和分析HydroComp.PropExpert.2004.v5.03用于对工作船和游艇的推进系统进行选择和分析PROTEUS.ENGINEERING.MAESTRO.V8.7 船舶制造业设计软件Shape3d.V6.10 根据海浪和帆板的概念，用计算机数控机器设计帆板等3d图形的专业工具。
通用前后处理Samcef FieldGT PRO 联合循环和热电联产燃机电厂设计软件STEAM PRO火电厂设计软件Steam-MASTER 常规电厂仿真软件THERMOFLEX通用热能系统设计和仿真软件常规火力发电STEAM软件线性分析Samcef Linear,非线性分析Samcef Mecano热分析Samcef Thermal显式分析软件EUROPLEXUS转子动力学分析Samcef for rotor机床静动力学仿真分析软件Samcef for Machine Tools空间展开结构仿真分析软件Samcef for Deployable Structures充气展开结构仿真分析软件Samcef for Inflatable Structures断裂力学分析软件Samcef for Fracture Mechanics复合材料分析软件Samcef for Composite振动噪声分析软件OOFELIE Vibroacoustics压电材料分析软件OOFELIE Piezoelectric materials高压电缆分析软件Samcef HVS过程管理和多学科优化分析软件Boss Quattro地层孔隙压力破裂压力预测软件DrillWorks机械动力学分析软件LMS Virtual Lab分子动力模拟可视化软件gdpcSCA 时间序列预测软件FastCAM自动编程套料软件铸造软件Adstefan注塑软件MoldStudio3D复合材料结构设计专用软件ESACompEviews 强大的计量经济学分析预测软件HyperNest自动套料软件FLUIDSIM 气动、液压原理图绘制及气路、油路仿真软件德国电气软件eplan21 V4.3TRNSYS动态仿真软件FreeWorld3D 3D地形编辑和生成工具Proteus v7.0 （电路分析实物仿真系统AIMMS决策支持和高级计划系统EDSA（电力系统分析软件GAMS运筹规划分析软件Moldflow模塑仿真分析Fastform钣金成形性分析和钣金设计软件Lindo/Lingo 运筹学软件介绍Mathematica数学软件Mathcad数学软件MatlabIDEAS NX V11中文版化工流程模拟软件PRO/2 PRO/II PRO II8.0Aspenone v13.1(AspenOne2004HyperMill V9.0PRESSCAD 2006 中文版THINK3+K-MOLDMPlus 3 统计分析软件排样软件AutoNEST、ProNEST及SigmaNESTDesign Expert V7.0实验设计软件DA TA ANAL YSIS AND STATISTICAL COMPUTATION(DASC)数据分析与统计计算软件Maple V 10.1数学符号数值运算MATHEMATICA V 5.2 数学符号运算软件MathType 5.2公式编辑器ETAP PowerStation V 5.0电力系统分析软件Algor有限元素结构分析软件AUTOMA TION STUDIO V 5.0液气压仿真软件HyperChem V 7.5 化学分子结构计算BandSOLVE 光子晶体设计软件包NTSYS-pc V 2.2 形态学分类系统GS+ V 7环境科学空间统计软件Ecological Methodology V 6.1 生态方法SYN-TAX 2000 生态学与分类学软件Precision Tree V 1.0.7决策树分析软件PlanningPME V 1.0人力资源及设备排程管理软件Micro Saint V 1.2离散事件模拟Logical Decisions支援决策分析@RISK for Excel V 4.5风险分析软件WinRA TS V 6.0经济时间序列软件PcGive Professional V 10.1 计量经济模型软件OxMetrics经济软件包Ox Professional V 3统计经济之矩阵语言Nlogit (includes LIMDEP) V 3罗吉特模式Nlogit V 8计量经济软件Microfit V 4.1经济计量分析软件GiveWin时间序列前处理软件GAUSS V 7 经济学矩阵运算软件Eviews V 5.1经济回归预测分析软件CA TS V 1经济时间序列Power and Precision 统计幕数及可靠区间分析Meta-Analysis V 2 文章质性的统计分析软件SYSTAT Suite V 11 最佳泛用统计分析软件StatXact V 7 无母数分析SigmaStat Suite V 3.1.1 精灵教导型统计软件MVSP V 3.1 多变量统计GAUSS V 7经济学矩阵运算软件EQS V 6.1结构方程模型软件BMDP Pro V 2.0递回式统计软件SI-CHAID资料采矿决策树TableCurve 3D Suite V 4 3D曲面套配软件TableCurve 2D Suite V 5 2D曲线套配软件PeakFit Suite V4.12非线性曲线套配软件色层分析及光谱CaRIne Crystallography V 4.0结晶学教学与研究BestFit V4.5.3分配函数曲线套配软件Crystal Studio V 8晶体结构建立显示分析软件AutoSignal Suite V1.7 讯号处理分析软件SIMNON V 3 非线性系统;常微分方程;状态空间;仿真软件MuPAD Pro V 3.1 数学及符号数值运算绘图软件FlexPDE V 5 偏微分有限元素软件MapViewer Suite V 6.0地图绘制统计软件Reference Manager V 11.0最专业的网络式参考书目软件GeoModel V 2.0.12.5D磁场及重力场模拟SigmaScan Pro V 5影像量测分析软件trips交通规划软件AutoPIPE管道应力分析软件HTFS 传热模拟计算系列软件HYSYS 动态模拟软件HYSYS 工艺流程模拟软件ASPEN PLUS 石油化工流程模拟软件FLARENET火炬管网模拟计算软件JPKPIPE 海底管线计算分析软件包SACS 海洋平台结构分析软件包Offpipe 海底管线铺设计算分析软件PIPENET复杂管网计算软件HTFS换热模拟计算软件WinNOZL设备/管嘴连接点处的局部应力分析PlantFLOW管网流体分析软件STAAD.Pro结构分析软件EndNote V 9.0个人专用的参考书目软件WinEdit ProPack V 20 最专业的编辑器DigiTri V 2004三角相图图形数字化软件DigitSurf V 2004立体正投影图形数字化软件BCL Drake V 7.1 将PDF转为RTFACQUIRE专家系统建构工具EqMagic Pro V 2 数学方程式编辑器XpertRule Knowledge Builder V 5.4专家系统建构软件WebEQ Developers Suite V 3.6 MathML-aware的Jave应用程序LaTex Suite 科学排版软件包VTEX Pro V 7LATEX论文排版FIDE V 2模糊逻辑发展系统PCTEX V 5LATEX论文排版Braincel V 3类神经网络软件for ExcelNeuralWorks Professional II/PLUS V 5.5类神经网络发展系统软件Neuralyst V 1.42a类神经网络Excel应用软件NeuroShell 2 V 4类神经网络教学应用系统Evolver V 4.0.8遗传演绎应用系统ChemOffice Ultra 2006ChemOfficeChemDraw Ultra 10.0ChemDrawMapViewer Suite V 6.0 地图绘制统计软件SmartDraw V 7 科技插画软件SigmaPlot Suite V 9.02D,3D科学绘图软件GeneHunter V 2.4遗传演绎应用软件SURFER Suite V 8.03D科学绘图软件Grapher Suite V 6.0数据式XY科学绘图软件GraphPad Prism V 4.0 科学绘图软件KaleidaGraph Suite V 4.0.1 科学绘图软件PARADIGM EPOS3.0 地球物理数据处理应用软件PAM-STAMP 2G v2005(世界首屈一指的冲压模拟软件)JmatPro3.0世界独一无二的材料性能模拟软件KD-RTI和KD-FRMC软件MAGMA压注模流分析软件SURPAC矿山工程软件LandMark 地震处理解释系统软件流体计算软件FLUENTFluid Plan气动/液压设计工程软件热力学计算软件THERMCAL电子散热软件icepak flotherm质的研究软件QSR NVivo 7流体动力仿真软件HyPneu汽车仿真软件advisor/cruise结构分析软件NASTRAN动力学分析软件DYTRAN动力学分析软件STRAND 7非线性分析软件MSC/MARC疲劳分析软件MSC/FATIGUE计算流体力学软件CFX4、CFX5结构分析和优化软件SEMCEF多学科数值分析软件FEGENSOFT电力电子控制系统用仿真软件PSIM7.0世界著名的大型通用有限元分析软件ALGOR功能强大的网格生成软件TrueGrid多重物理量耦合PDE有限元分析软件FEMLAB功能强大的材料性能模拟软件JMatPro专为工程师开发的流体动力分析软件b模块最完整之通用数据统计分析软件SYSTA T整车分析模拟软件VPG板成形模拟的专用软件DYNAform大型有限元程序系统Strand7Materials Studio材料模拟软件Metrolog XG? for Leica专业的三维测量软件Clementine10数据挖掘工具Synopsys NanoSim(混合信号仿真)Adams 与SimPack 多体动力学仿真MSC Patran、MSC Natran、MSC Marc有限元Citrix 集中式网络环境集成软件Ekahau 无线网络最佳定位及布建软件OPNET 网络及通讯模拟分析软件Testing Tech 通讯测试软件WRQ Reflection 终端机模拟软件Crystal Ball 蒙地卡罗模拟软件ANSYS AUTODYN6.0 非线性显式动力学软件三维软件NewTek LightwaveTGNET 气体管道仿真软件XCaliper6.1机器视觉软件开发包AutoReaGas 三维计算流体分析软件JETCAM钣金设计加工软件钣金展开软件AutoPol钣金数控编程软件JetCAM激光器设计软件LASCADEViews 预测分析计量软件GAUSS 数值分析与统计计量软件LIMDEP 经济计量分析软件LISREL 线性/非线性规划分析软件MINITAB 统计制程分析软件GoCAD v2.1 用于三维构造建模,油藏建模和二次开发TSP 时间序列数据软件DecisionPro 决策分析与智能网站建构软件Expert Choice AHP 专家决策分析软件Shazam 经济计量分析软件SigmaPlot/SigmaStat 统计分析绘图软件Stata 数据管理统计绘图软件StatXact/LogXact 无母数分析软件Systat 统计分析绘图软件SewerCAD污水管网系统软件XP-SWMM 水文仿真系统Magsoft Flux-3D, 2D 电磁及EMI 分析软件origin 工程及科学用绘图软件ease 声学仿真软件ChemOffice 分子结构绘图软件Gaussian 计算化学软件HyperChem 化学计算及分子结构软件Spartan 量子化学绘图软件Diffpack 偏微分方程式软件FilterShop 类比/数据滤波器设计软件PVTsim多用途PVT模拟软件(勘探开发)Grapher, Surfer 2D/3D 曲面及地图绘制软件铸造模拟软件MAGMAsoftISIGHT 软件机器人Visualyse World 仿真软件多物理场软件CFD-ACE+VODT 工程过程管理（EPM ）软件气动分析软件CFD-FASTRANMGAERO/CFD-FASTRAN/USAERO/PAM-FLOW/CFX/CFdesign 外流数值模拟软件CFX/CFdesign/CFD-ACE+ 内流数值模拟软件CFD-ACE+ 多物理场模拟软件PROCAST/CALCOSOFT/SYSWELD/PAM-RTM/PAM-FOAM 工艺过程模拟软件PAM-CRASH/PAM-SHOCK/SYSPL Y 结构强度模拟软件VDOT/iSIGHT/EASA/ 专业设计软件PTV Vissim4.1、Vissem、Vissum9.3三合一Simetrix/Simplis 5.2 (Simplis好用)TCAM / TWINCAD V3.2005+NCEDIT V1.5地层孔隙压力、破裂压力预测软件DrillWorks/PREDICTGNGTCAM / TWINCAD V3.1060+ 线切割软件+PRESSCAD(冲模设计)PCI Geomatica软件、RiverTools软件、ENVI/IDL软件WorldToolKit 10 实时3D开发的跨平台软件开发系统+ 使用手册LIfeCAD 中文版冲模设计齿轮传动设计软件RomaxOSLO光学仿真设计软件TracePro光学照明仿真设计分析软件CYME电力系统分析软件DIFFRACT衍射分析软件SPICE仿真软件Essential Macleod光学薄膜分析软件GLAD波动光学仿真软件BeamProp5.9光学仿真软件IntelliWave干涉条纹分析软件Tektronix wavestar 示波器软件Lensview镜头专利数据库Optiwave光通讯设计分析软件Radiant Source光源档案数据库essential macleod V8.9 光学薄膜设计及分析软件optiwave optisystem 3.0 (光通讯系统仿真软件)optiwave optibpm 6.00305 (波导光学模块化软件系统)optiwave optifdtd 6.0 (光通讯、光子晶体、奈米结构仿真软件)speos 2006(光学机构仿真软件)渲染巨匠lightscape激光器设计软件LASCADLightTools V6.0 正式版SYBYL 7.2分子模拟软件Macleod光学薄膜设计软件AGI32照明设计软件材料性能模拟软件JMatProMatlad/Simulink仿真软件注塑流动分析软件MoldFlow、Moldex及C-Mold.塑胶镜片设计及分析软件ZEMAX塑胶挤压及分析软件Nekton塑胶注塑螺丝设计及分析软件WINSSD流固热固耦合分析软件MPCCI铁路轮轨动力学仿真计算软件NUCARS油气管道的设计和规划软件Energy Solutions Pipeline StudioOptiSystem 光通信系统设计软件OptiAmplifier 光纤EDFA/Raman放大器及光纤激光器设计软件OptiBPM 波导光学模拟软件系统OptiFDTD 时域光子学仿真软件OptiGrating 集成及光纤光栅设计软件OptiFiber 光纤设计软件OptiHS 半导体异质结模拟软件spotfire基因表达数据分析软件SPECTRO Smart Analyzer Vision 软件Ansoft HfSS v9.2三维结构电磁场仿真软件光学:SORIC系列Radiant Imaging系列ESD系列:OPTICAD系列光通讯：Optiwave系列电路磁路：MagNet ElecNet ,ThermNet OptiNet ,NI Vision Builder,IMAQ Vision软件配管设计（PDSOFT Piping工艺流程图设计（PDSOFT PIDAnalog Office（模拟与RF 射频IC（RFIC）设计软件包Wallingford软件海岸河口多功能数学模型软件包TK-2DDHI MIKE系列河口、海岸水流潮流模拟系统MIKE21MIKE11 by DHIMike Basin by DHIDALCOAST河口海岸预报系统DHI WEST 污水处理厂模拟软件MIKE URBAN网管模型EMME/2（城市与区域规划TransCAD 交通规划EMME2 交通规划软件TransModeler交通仿真软件Paramics微观交通仿真软件Flexsim交通物流仿真软件MicroStation交通土木工程EnergyPlus 建筑能耗仿真软件Pro/E，3dsmax, Autodesk Architectual Desktop, Autodesk Inventor,流体动力学分析(CFD)软件Fluent﹑AutoReagas﹑CFX﹑CFdesign、Star-CD、Phoenics 数值计算库(linpack,lapack,BLAS,GERMS,IMSL,CXML)计算化学类(Gaussian98,Spartan,ADF2000,ChemOffice数理统计类(GAUSS,SPSS,SAS, Splus,statistica,minitab数学公式排版类(MathType,MikTeX,Scientific Workplace,Scientific Nootbook数值计算类(Matcom, IDL,DataFit,S-Spline,Lindo,Lingo,O-Matrix,Scilab,Octave工艺信息管理系统：CAPP统计过程控制系统：Synergy2000SPC产品数据管理系统：PDM工程图档管理系统：EDMCadds5计算机船舶设计软件芬兰NAPA 船舶设计软件TRIBON M2/TRIBON M3 计算机辅助船舶设计和建造软件formSYS_MAXSURF 计算机辅助船舶设计和建造软件Ship Constructor (基于AUTOCAD开发的三维船舶施工设计专业软件) 1CD 船舶制造三维设计软件SB3DSAutoYacht(Autoship公司的供快艇设计者使用的外壳设计和外观模型工具) FastSHIP (船体线型设计光顺软件)FastSHIP(船体线型设计光顺软件)材料模拟计算算法库MAPRhino(犀牛)软件TechGems(珠宝插件)SoleCreator v3(制鞋插件)OMEGA、VIEWS、PROMAX、GRISYS、GEOCLUSTER等处理软件JASON、GEODEPTH、GEOFRAME、LANDMARK等解释软件VIP、ECLIPS等并行数值模拟软件IES、LANDMARK、CGG解释软件LCT非地震与地震联合处理解释系统Geomap 3.2地质绘图软件包NDS测井曲线矢量化配电线路CAD系统NSA钢管杆优化设计系统LMS SYSNOISE v5.6(噪声分析软件SVCAD电子平板测绘系统SLHLW影像平断面处理系统SLCAD架空送电线路定位CAD系统SLDW优化排位系统SLCAD架空送电线路平断面处理系统自立式铁塔多塔高、多接腿满应力分析程序Metacomp Technologies系列仿真软件计算流体力学模拟软件CFD++空气声学计算模拟软件CAA++GPT 油藏自动绘图软件GPTModel相控地质建模GPTMap油藏自动绘图GPTLog精细地质解释与对比GPTSeis地震解释与储层预测兰德马克(LandMark)软件LandMark地震综合解释软件包R2003新优化设计软件SmartDOINCA 气动计算软件Citrix 集中式网络环境集成软件Ekahau 无线网络最佳定位及布建软件OPNET 网络及通讯模拟分析软件Testing Tech 通讯测试软件WRQ Reflection 终端机模拟软件统计与经济分析软件Crystal Ball 蒙地卡罗模拟软件EQS 社会及行为科学统计软件EViews 预测分析计量软件GAUSS 数值分析与统计计量软件LIMDEP 经济计量分析软件LISREL 线性/非线性规划分析软件MINITAB 统计制程分析软件NW A 统计制程管制工具Ox/PcGive/Stamp 经济计量分析软件MATLAB 数学计算软件dSPACE 实时仿真软件eM-Plant 软件用于规划、仿真和优化制造厂、生产系统和工艺过程气动设计分析软件VSAERO、USAERO、MGAERO、MGFPI、INCARomax 齿轮传动设计和分析软件Rhapsody 嵌入式软件设计工具Lyrtech 信号处理软件TESIS 车辆动力学软件ALTIA 人机界面设计仿真软件RICARDO 发动机设计、分析和仿真软件SDL DSP软件PSS 航空、航天器仿真软件SINDA/G 热设计软件NEV ADA 辐射热计算软件QSR 质性分析软件RA TS 时间序列统计计量软件SCA 时间序列预估软件Shazam 经济计量分析软件SigmaPlot/SigmaStat 统计分析绘图软件Stata 数据管理统计绘图软件StatXact/LogXact 无母数分析软件Systat 统计分析绘图软件TSP 时间序列数据软件DecisionPro 决策分析与智能网站建构软件Expert Choice AHP 专家决策分析软件FinTools 金融资产定价分析与预测软件Frontier 数据包络法分析软件GAMS 作业研究软件Lindo/Lingo 作业研究软件Mathematica 高阶数学及符号运算软件MathType 数学符号编辑软件Statgraphics 数据分析结果解读软件@Risk 风险评估管理软件ChemOffice 分子结构绘图软件Gaussian 计算化学软件HyperChem 化学计算及分子结构软件Spartan 量子化学绘图软件Diffpack 偏微分方程式软件FilterShop 类比/数据滤波器设计软件Grapher, Surfer 2D/3D 曲面及地图绘制软件Magsoft Flux-3D, 2D 电磁及EMI 分析软件origin 工程及科学用绘图软件PSCAD 电力系统模拟分析SmartDraw 商业绘图管理软件SKM 电力系统分析设计软件Tecplot 三维流场视觉化绘图软件XFDTD 电磁场分布及分析软件EndNote 书目管理软件Lahey Fortran 程式语言编辑器PCTeX 学术文章排版软件Scientific Workplace 科学排版软件Simscript 非连续事件模拟语言软件Fraca 3.0裂缝油藏描述软件Direct（数字化油藏表征工具）promi吸收滤波双狐微机解释系统2003版OFM 2005DSS 储层动态管理(Dynamic Surveillance System)PETRA（GeoPLUS公司）PETRA地质物探可视化分析软件Geo-office 油藏地球物理办公软件1.3油藏开发效果评价及动态分析系统LESA 5.0 测井评估分析系统Petrel 2004RC2工作站版RC2微机版Desktop VIP油藏数值模拟软件包2003微机版Eclips 2005数模系统Jason 6.0 地震反演软件Sim-Office 油藏数值模拟办公软件ProMax处理系统（版本2003TomoxPro 3.1 井间地震处理软件Univers 5.2 垂直地震处理VSPSYBYL,INSIGHT2,AMBER 大型分子模拟软件克浪油气检测与反演软件KLInversionGreenMountain绿山Mesa 9.0 ExpertCFD(计算流体力学)的软件, 数据, 视频和文字资料(美国爱荷华大学IIHR-水利科学与工程研究中心发布)(部分)CFDTutor and CFDExpert (CFD学习与模拟软件)ChemiSoft (化学工程相关软件目录)ChemSage (无机物相图计算)ChemSep (多组分分离过程计算软件)Chemstations (过程模拟)COADE, Inc. (管道应力分析与设计、压力容器设计) DESIGN II for Windows (过程模拟软件)DIPPR (物性数据)DR Software, Inc. (MSDS管理软件)Element DataSystem (环保实验室信息管理系统) Environmental Technology Network (与环境有关的过程软件EPI Suite(与环境有关的物性估算程序包ePlantData (过程数据交换方法ESM Software(材料科学与工程软件Flavor Selector 5.0 (调味剂管理工具Fluent Inc.(CFD软件、流动和传热模拟General Algebraic Modeling System (GAMS, 数学规划软件Haddock HazCom (MSDS专业服务公司HSE Systems (MSDS软件开发以及管理服务商Hyprotech (过程模拟ImageTrak Software (MSDS管理软件开发与服务ImageWave Corporation (MSDS管理数据库和服务商InfoDyne Softwares (MSDS的建立与管理软件, 针对欧洲标准LabView(仪器编程的图形化编程环境软件Logical Technology, Inc. (环境卫生和安全EH&S软件和服务MSDSpro (MSDS和化学品管理服务MSDSystem (MSDS 管理, 搜索和修复软件OLI Systems (水溶液系统的模拟计算Pacific Simulation (造纸过程模拟PenSim v2.0(青霉素发酵批处理过程模拟软件PHOENICS (流体力学计算软件德国SIGMASOFT仿真软件FLUX电、磁、热场分析软件Reaction Design (反应、物理汽相沉积PVDSafeTrax (MSDS创建工具I-Logix Rhapsody 嵌入式仿真开发软件Scandpower AS (石油业咨询、过程模拟SGI应用于化学、生物信息学的软件、硬件产品Sim42 (公开源代码的化学过程模拟器项目Simulation Sciences IncSpotfire(决策支持软件Spotfire DecisionSiteSunrise Systems (管道流动模拟Talos (MSDS 管理软件THERIAK-DOMINO (平衡态及相图计算Virtual Materials Group, Inc. (面向过程工程的热力学应用产品开发WinSim Inc. (Windows、过程模拟软件并行分子动力学模拟软件DoD-TBMD过程控制流程图绘制与管理软件ControlDraw 1过程模拟环境ASCEND韩国岭南大学计算应用流体实验室开发的CFD模拟软件化学反应动力学模拟Kinetics Simulator化学工程软件目录, [url=/][color=#8df381][/color][/url]化学平衡计算程序EQS4WIN汽车动力学仿真软件CarSim计算流体力学软件CFX空气和废气性质计算(Air and Exhaust Gas Properties V1.2流化床模拟分析软件ERGUN 6.0流体动力学模拟软件包：FOAM生物动态成象系统水溶液反应库及平衡计算Joint Expert Speciation Syetem (JESS填料塔计算Packed Column Calculator烃类二元、三元系平衡模拟软件Equilibria物性数据库和工程小软件PhysProps, EngVert, PipeDrop下载与交换MA TLAB开发的程序相图计算软件MTDA TA过程设备强度计算软件包SW6-1998橡胶、塑料部件加工模拟(SIGMA Engineering意大利的里雅斯特大学应用物理系DINMA分部开发的一些CFD软件英国工程领域高性能计算计划CCP12 (High Performance Computing in Engineering, UK 与过程相关的小型计算工具, Process Associates of AmericaBioWisdom (医药术语、同义词库，平台工具C&L Instruments, Inc. (荧光仪器/软件CAMO (实验设计、多变量数据分析CG Information (BiblioWeb文献管理工具ChemCodes (药物开发平台软件Chemical Computing Group Inc. (化学计算Chemical Concepts (提供光谱数据库和软件的公司., Inc.(亚洲地区化学工业信息数据库Chempute Software (化工软件COADE, Inc. (管道应力分析与设计、压力容器设计CompuDrug International, Inc. (药物设计与发现、预测软件Cyprotex (药物代谢动力学Dash Optimization Ltd.( 模拟与优化软件产品Daylight Chemical Information Systems, Inc (结构信息处理、化学信息系统开发环境Deconvolution and Entropy Consulting (谱图分析DIMENSION 5 (数据挖掘软件Dolphin Software (MSDS及相关软件DR Software, Inc. (MSDS管理软件DTW Associates, Inc.(高分子物性及相关软件genamics (信息检索和基因分析工具Get The Patent (整篇下载各国专利的扫描图像全文Gold Standard Multimedia (医疗教育和药物信息开发公司Golden Helix, Inc.(数据挖掘和化合物筛选软件Grabitech Solutions AB (实验设计与优化软件Graffinity Pharmaceuticals (化学基因组学Gulf Publishing Company (油气工业出版商Haddock HazCom (MSDS专业服务公司HighChem, Ltd. (质谱软件Hypercube, Inc. (分子模型化软件IDBS (药物发现软件ImageTrak Software (MSDS管理软件开发与服务ImageWave Corporation (MSDS管理数据库和服务商InfoDyne Softwares (MSDS的建立与管理软件, 针对欧洲标准Infometrix, Inc. (模式识别Inpharmatica (药物发现平台LabBook (生物信息和知识管理平台Leadscope (化学信息学Leffingwell & Associates (为香味剂、香料、食品和饮料企业提供服务和软件Libraria (药物发现专家系统LION bioscience (药物发现平台Logical Technology, Inc. (环境卫生和安全EH&S软件和服务M-Base Company (物性数据库和设计软件Madison Technical Software Inc.(热传递和物性计算软件Maximum Entropy Data Consultants (Bayesian数据分析用于信号增强MDS Sciex (质谱仪器Micromass (质谱仪器Fluent FloWizard 2.1.8一流的流体模拟工具Misys Healthcare Systems (医疗信息系统Moldflow Corporation (注塑模拟Molecular Discovery Ltd. (医药研究领域的科学软件Molecular Knowledge Systems, Inc. (物性估算Molecular Networks GmbH (计算机化学Molecular Simulation Inc. (MSIMolinspiration Cheminformatics (独立的化学信息学研究机构Molsoft L.L.C.(分子模拟和药物设计软件和信息MSDSpro (MSDS和化学品管理服务MSDSsolutions (MSDS数据库和软件工具MSDSWorld (MSDS 发行管理服务NuGenesis Technologies Corporation (药物发现数据管理平台)O-Matrix (卡尔曼滤波Kalman filters)OpenEye (快速计算分子的静电性质、形状)(部分)PerfumersWorld Ltd.(为芳香剂和香料专业人员提供服务)Pharma Algorithms(药物发现的软件和平台)Prous Science (医药出版商)Scandpower AS (石油业咨询、过程模拟)Schrodinger(药物相关的软件)Scientific Instrument Services, Inc. (质谱仪和气相色谱服务商)SciTegic(药物相关的软件)Selerant (配方产品管理工具, 技术数据表Technical Data Sheets, TDS创建工具) Silicon Valley X-ray Site (X射线仪器、软件等)SimBioSys (药物设计软件SPROUT)Simulations Plus, Inc.(药物相关的软件、教学模拟软件)SOLUTIONS Software Corporation (美国联邦法规、MSDS数据库等) Spotfire(决策支持软件Spotfire DecisionSite)Sunrise Systems (管道流动模拟)Synthematix, Inc. (化学合成管理工具)Thermo-Calc Software (热力学计算、合金体系扩散控制计算)Trega Biosciences, Inc.Tripos, Inc. (计算机辅助药物设计)Umetrics (实验设计、多变量数据分析)Virtual Materials Group, Inc. (面向过程工程的热力学应用产品开发) Waters Corporation (高效液相色谱、质谱)WavBox (小波变换WinSim Inc. (Windows、过程模拟软件)上海申迪软件工程有限公司（SATech）Stat-Ease, Inc.(实验设计软件)材料模拟计算算法库MAP化学工程进展CEP的化工软件计算材料科学Mathub FEATFLOW (计算流体力学)MARVIN'S PROGRAM (表面与界面模拟)Chemical Online最新发布的化工软件ANSYS Inc. Corporate (工程模拟软件)ChemiSoft (化学工程相关软件目录)ChemSep (多组分分离过程计算软件)ESM Software(材料科学与工程软件)Moldflow Corporation (注塑模拟)OLI Systems (水溶液系统的模拟计算)Pacific Simulation (造纸过程模拟)PHOENICS (流体力学计算软件)Reaction Design (反应、物理汽相沉积PVD)Sunrise Systems (管道流动模拟)THERIAK-DOMINO (平衡态及相图计算)化学反应动力学模拟化学工程软件目录流体动力学模拟软件包FOAM 物性数据库和工程小软件各种工具软件下载试用Simfit (曲线拟合、统计分析、画图软件)过程相关的单位换算在线工具统计学数据集、软件StatLibHyperCard(苹果公司文档管理工具软件) originCAMO (实验设计、多变量数据分析) CurveExpert (数据拟合) Deconvolution and Entropy Consulting EXPGUI (结构分析系统图形用户界面) Numerical Recipes (数值分析方法库) Statistical DesignsUmetrics (实验设计、多变量数据分析)化学标记语言CML化学反应动力学模拟数据处理、图形显示及编程工具IGORMaterials Studio最强大的材料模拟软件Discovery Studio药物发现的崭新平台InsightII最权威的生物分子模拟软件Catalyst基于药效团的药物设计软件Cerius2著名的药物设计软件Thomson Pharma医药信息平台Horizon Global 原料药竞争情报数据库分子模拟、化学信息学、生物信息学软件Accelrys化学信息学软件MDL化学信息学软件Thomson实验室信息管理系统Thermo热力网络及换热器设计模拟软件HX-Net5.0,HEXTRAN8.0/8.1/8.11HeaTtPro4.4.6Chemkin3.6/3.7/4.0Intergraph Intools Engineering Suite (国际顶级仪表工程的设计软件)。
基于MPCCI的流固耦合成功案例基于MPCCI的流固耦合成功案例（一）机翼气动弹性分析1 问题陈述机翼绕流问题是流固耦合中的经典问题。
以前由于缺乏考虑流固耦合的软件，传统的分析方法是将机翼视为刚体，不考虑其弹性变形，通过CFD软件来计算机翼附近的流场。
这个强硬的假设很难准确的描述流场的实际情况。
更无法预测机翼的振动。
MPCCI是基于代码耦合的并行计算接口，它可以同时调用结构和流体的软件来实现流固耦合。
我们通过MPCCI，能很好的预测真实情况下的机翼绕流问题。
采用ABAQUS结构分析软件来求解结构在流畅作用下的变形和应力分布，通过Fluent软件来计算由于固体运动和变形对整个流场的影响。
2 模拟过程分析顺序MpCCI的图形用户界面可以方便的读入结构和流体的输入文件。
后台调用ABAQUS和FLUENT。
在MPCCI耦合面板中选择耦合面，然后选择在相应耦合面上流体和固体需要交换的量。
启动MpCCI进行耦合。
3 边界条件设置图1 无人机模型和流体计算模型结构部分单个机翼跨度在1.5m左右，厚度为0.1m左右。
边界条件为机翼端部的固定，三个方向的位移完全固定，另一端完全自由。
在固体中除了固定端的面外，其他三个面为耦合面。
流体部分采用四面体网格，采用理想气体作为密度模型。
流体的入口和出口以及对称性边界条件如下图所示。
图2 固体有限元模型4 计算方法的选择通过结合ABAQUS和FLUENT，使用MPCCI计算流固耦合。
在本例中，固体在流场作用下产生很大的变形和运动。
在耦合区域，固体结构部分计算耦合面上的节点位移，通过MPCCI传输给FLUENT的耦合界面，FLUENT 计算出耦合区域上的节点力载荷，然后通过MPCCI传给结构软件ABAQUS。
在MPCCI的耦合面板中选择的耦合面如图所示，交换量为：节点位移、相对受力。
采用ABAQUS中的STANDARD算法，时间增量步长为0.1毫秒。
5 计算结论通过MPCCI结合ABAQUS和FLUENT，成功地计算在几何非线性条件下的气动弹性问题，得到了整个流体区域的流场分布以及结构的动态响应历程。
基于MpCCI 的Abaqus 和Fluent 流固耦合案例mafuyin摘要：通过MpCCI 流固耦合接口程序，对某薄壁管道流动中的传热过程进行了Abaqus 和Fluent 相结合的流固耦合仿真分析。
信息介绍了从建模、设置到求解计算和后处理的全过程，对相关研究人员具有参考意义。
1 分析模型用三维建模软件solidworks 建立了一个管径为1m 的弯管，结构尺寸如图1a 所示，管的结构如图1b 所示，流体的模型如图1c 所示。
值得注意的是，由于拓扑特征的原因，这样的管壁模型无法通过对圆环扫略直接生成，而需先通过对大圆的扫略生成实心的模型(类似于流体模型)，然后进行抽壳得到管壁的模型。
用同样的方法对大圆半径减去管壁厚度的圆进行扫略得到流体模型。
a. 尺寸关系b. 管壁结构c. 流体模型图1. 几何模型示意图图2. 流固耦合传热分析模型示意图内壁面(耦合面) 速度入口v=6m/s; T in =600K 外壁面压力出口 P=0Pa ；T out =300K由于管壁结构和流体的热学行为不同，传热系数等都不一样，所以属于典型的流固耦合传热问题，热学模型如图2所示。
即管的一端为流体速度入口，一端为压力出口，给定流体外壁面一个初始温度600K，流体入口速度为6m/s，温度为600K，出口相对大气压力为0Pa，出口温度为300K。
需要求解流体和管壁的温度场分布情况。
2 流体模型将图1c的流体模型以Step格式导入Fluent软件通常使用的前处理器Gambit 中，如图3a所示。
设置求解器为，然后划分体网格，网格尺寸为100mm，类型为六面体单元，一共生成4895个体单元，网格如图3b所示。
a. 导入Gambit软件中的流体模型b. 流场的网格模型图3. 流体模型及网格示意图进行网格划分后，需定义边界条件，在Gambit软件中先分别定义速度入口(VELOCITY_INLET)、压力出口(PRESSURE_OUTLET)和壁面(Wall)三组边界条件，具体参数设置在Fluent软件中进行。

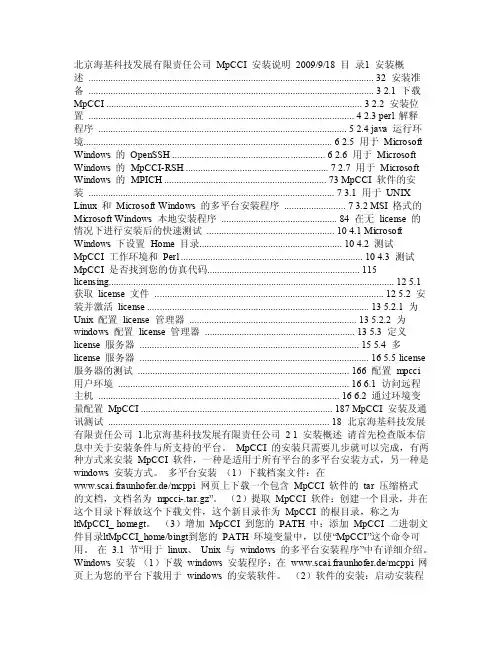

北京海基科技发展有限责任公司MpCCI 安装说明2009/9/18 目录1 安装概述.................................................................................................................... 32 安装准备.................................................................................................................... 3 2.1 下载MpCCI ........................................................................................................ 3 2.2 安装位置............................................................................................................ 4 2.3 perl 解释程序..................................................................................................... 5 2.4 java 运行环境..................................................................................................... 6 2.5 用于Microsoft Windows 的OpenSSH .............................................................. 6 2.6 用于Microsoft Windows 的MpCCI-RSH .......................................................... 7 2.7 用于Microsoft Windows 的MPICH .................................................................. 73 MpCCI 软件的安装.................................................................................................... 7 3.1 用于UNIX Linux 和Microsoft Windows 的多平台安装程序......................... 7 3.2 MSI 格式的Microsoft Windows 本地安装程序............................................... 84 在无license 的情况下进行安装后的快速测试.................................................... 10 4.1 Microsoft Windows 下设置Home 目录.......................................................... 10 4.2 测试MpCCI 工作环境和Perl .......................................................................... 10 4.3 测试MpCCI 是否找到您的仿真代码.. (115)licensing.................................................................................................................... 12 5.1 获取license 文件............................................................................................. 12 5.2 安装并激活license .......................................................................................... 13 5.2.1 为Unix 配置license 管理器.................................................................... 13 5.2.2 为windows 配置license 管理器............................................................. 13 5.3 定义license 服务器......................................................................................... 15 5.4 多license 服务器............................................................................................. 16 5.5 license 服务器的测试...................................................................................... 166 配置mpcci 用户环境.............................................................................................. 16 6.1 访问远程主机.................................................................................................. 16 6.2 通过环境变量配置MpCCI .............................................................................. 187 MpCCI 安装及通讯测试.......................................................................................... 18 北京海基科技发展有限责任公司1北京海基科技发展有限责任公司2 1 安装概述请首先检查版本信息中关于安装条件与所支持的平台。
