Workbench-Fluent流固耦合分析

Fluent流固耦合不传热的原因引言Fluent流固耦合是指在流体流动过程中，与固体表面接触并产生相互作用的现象。

在某些情况下，流固耦合过程中不会传递热量。

本文将探讨这种现象的原因，并对其进行全面、详细、完整且深入的讨论。

流固耦合的概念流固耦合是指流体流动与固体结构相互作用的过程。

在这种过程中，流体对固体表面施加压力，而固体则对流体施加阻力。

这种相互作用会导致流体和固体之间的能量交换，通常包括传热、传质和传动量。

为何不传热然而，在某些情况下，流固耦合过程中不会传递热量。

以下是一些可能的原因：1. 温度差异较小当流体与固体接触时，温度差异较小可能是不传热的原因之一。

如果流体和固体的温度非常接近，热量传递的效率将非常低。

这是因为热量传递是由温度差异驱动的，如果温度差异很小，热量传递将会非常缓慢。

2. 界面热阻较大界面热阻是流体和固体之间热量传递的阻碍。

当界面热阻较大时，流体和固体之间的热量传递将会受到限制。

这可能是由于界面间的接触面积小或者存在不良的热传导路径。

在这种情况下，即使存在温度差异，热量也无法有效地传递。

3. 热量转化为其他形式的能量在一些情况下，流固耦合过程中的热量可能会转化为其他形式的能量，而不是传递给固体或流体。

例如，在流体流动过程中，热量可能被转化为流体的动能，从而增加了流体的速度。

在这种情况下，热量并不会传递给固体。

4. 流体和固体之间的不完全接触如果流体和固体之间存在一定的间隙或不完全接触，热量传递将会受到限制。

在这种情况下，流体和固体之间的能量交换将主要通过传动量的形式进行，而不是通过传热。

结论在某些情况下，流固耦合过程中不会传递热量的原因可能是温度差异较小、界面热阻较大、热量转化为其他形式的能量或流体和固体之间的不完全接触。

这些原因可能单独或同时存在，导致热量无法有效地传递。

对于理解流固耦合现象以及相关工程问题的解决具有重要意义。

参考文献1.Smith, J. A. (2010). Fluid–structure coupling in computationalfluid dynamics. Annual Review of Fluid Mechanics, 42, 413-440. 2.Wang, L., & Liu, Y. (2018). A review on fluid–structureinteraction in microfluidic systems. Microfluidics andNanofluidics, 22(7), 1-25.3.Zhang, Y., & Qu, W. (2019). Fluid–Structure Interaction of aTethered Cylinder in Turbulent Channel Flow. Journal of FluidsEngineering, 141(3), 031102.。

fluent 流固耦合介绍在物理学和工程领域中，流固耦合是指涉及流体与固体之间相互作用的问题。

流固耦合分析是一种综合考虑固体机械结构和流体力学行为的方法。

通过对流体和固体之间的相互作用进行建模和分析，可以更准确地预测各种物理过程和现象的发生和演化。

本文将深入探讨流固耦合的相关概念、方法和应用。

流固耦合的基础理论流体力学基础1.流体的性质–流体的连续性假设–流体的黏性与非黏性–流体的压缩性与非压缩性2.流体力学方程–质量守恒方程–动量守恒方程–能量守恒方程3.流体的边界条件–定义速度边界条件–定义压力边界条件–定义温度边界条件固体力学基础1.固体的性质–固体的应力和应变–固体的弹性与塑性–固体的线性与非线性2.固体力学方程–应力-应变关系–力学平衡方程–边界条件的定义3.固体材料的本构关系–线性弹性本构关系–线性塑性本构关系–非线性本构关系流固耦合的数值模拟方法1.有限差分法2.有限元方法3.边界元方法4.网格方法5.颗粒法流固耦合的应用领域汽车工程1.车辆风阻与空气动力学特性2.燃料注射与燃烧过程3.轮胎与路面的相互作用4.车身结构的振动与噪音特性航空航天工程1.飞行器的气动力学性能2.发动机与燃气轮机的热力学分析3.空气动力装置的设计与优化4.相空间推进器的工作原理与优化能源与环境工程1.燃烧过程与排放特性分析2.石油、天然气与水力能源的开发3.太阳能与风能的利用与储存4.水动力与水文模型的建立与分析生物医学工程1.血流动力学与心脏瓣膜病的研究2.器官移植与人工假肢的设计3.细胞生长与组织工程的模拟与优化4.医用材料与医疗器械的性能测试与分析结论通过对流体力学和固体力学的相互作用进行建模和模拟，流固耦合分析能够更准确地预测各种物理过程和现象的发生和演化。

在不同的工程领域中，流固耦合分析都具有重要的应用价值。

通过不断改进和创新流固耦合分析的方法和技术，可以进一步推动工程领域的发展和进步。

流固耦合分析作为一种综合应用的方法，在未来的研究和实践中，将继续发挥重要的作用。

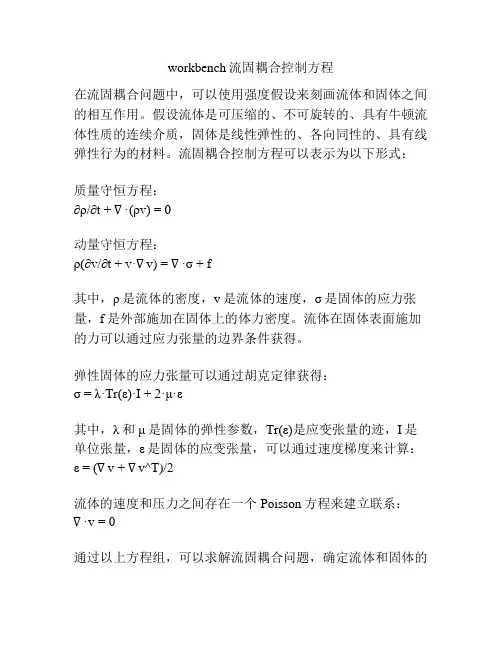

workbench流固耦合控制方程
在流固耦合问题中，可以使用强度假设来刻画流体和固体之间的相互作用。

假设流体是可压缩的、不可旋转的、具有牛顿流体性质的连续介质，固体是线性弹性的、各向同性的、具有线弹性行为的材料。

流固耦合控制方程可以表示为以下形式：
质量守恒方程：
∂ρ/∂t + ∇·(ρv) = 0
动量守恒方程：
ρ(∂v/∂t + v·∇v) = ∇·σ + f
其中，ρ是流体的密度，v是流体的速度，σ是固体的应力张量，f是外部施加在固体上的体力密度。

流体在固体表面施加的力可以通过应力张量的边界条件获得。

弹性固体的应力张量可以通过胡克定律获得：
σ = λ·Tr(ε)·I + 2·μ·ε
其中，λ和μ是固体的弹性参数，Tr(ε)是应变张量的迹，I是单位张量，ε是固体的应变张量，可以通过速度梯度来计算：ε = (∇v + ∇v^T)/2
流体的速度和压力之间存在一个Poisson方程来建立联系：∇·v = 0
通过以上方程组，可以求解流固耦合问题，确定流体和固体的
耦合行为。

具体求解方法可以采用有限差分法、有限元法或其他数值方法进行离散化和求解。

ANSYSWorkbench流-固耦合计算方法解析流-固耦合主要研究流体流动导致结构变形，而结构变形可能会影响流体流动。

基于ANSYS Workbench可以实现单向和双向流固耦合，而且可以处理结构发生大变形的双向流固耦合计算，流固耦合计算的典型应用包括，机翼颤振，管道振动，导线覆冰振动，含流体容器晃动，结构跌落入水冲击，柔性结构扰流振动等。

目前，ANSYS版本已经更新到了2023R1，各类流固耦合计算功能，更加完善，操作使用更加方便，对于流固耦合根据耦合方式可以分为：（1）单向耦合。

A场对B场有影响，而B场对A场没有影响，常见的问题就是热应力计算，一般的热应力计算中，只考虑温度对结构的影响，而忽律结构变形对温度场的影响；（2）双向耦合。

A场对B场有影响，而B场对A场也有影响，例如气动颤振问题，流场对结构的变形有影响，反过来结构变形也会影响流场。

ANSYS目前主要提供了四种流固耦合仿真策略：（1）Fluent+结构模块（稳态或瞬态）该方法可以完成各类稳态或瞬态的单向流固耦合计算，计算效率高，数据传递稳定，例如，各类流体载荷导致的结构变形和应力，结构在流体作用下的小变形振动等。

（2）Fluent+结构模块（稳态或瞬态）该方法在Fluent中完成流场求解，获得流场的压力；在结构模块（稳态或瞬态）完成固体场求解，获得变形，然后通过系统耦合器完成数据的交互传递，该方法，即可以完成单向流固耦合计算，也可以完成双向流固耦合计算，但是在同一时刻，只有一个场在求解，双向流固耦合的求解时间较长。

（3）基于LS-DYNA软件完成流固耦合计算LS-DYNA支持ICFD求解器与其自身的固体力学求解器之间的耦合。

ICFD求解器适用于五大行业多物理场应用：•汽车行业，LS-DYNA传统应用领域，ICFD可针对热-结构耦合的外部空气动力学分析提供解决方案；•制造行业，ICFD可应用于冷却相关分析，例如金属冲压，电池组的冷却等；•能源行业，尤其是风能行业。

fluent流固耦合传热算例摘要：I.引言- 介绍fluent 软件和流固耦合传热算例II.流固耦合传热的基本概念- 解释流固耦合传热- 说明流固耦合传热在工程领域的重要性III.fluent 软件介绍- 介绍fluent 软件的背景和功能- 说明fluent 软件在流固耦合传热计算方面的应用IV.流固耦合传热算例- 介绍一个具体的流固耦合传热算例- 详细描述算例的步骤和结果V.结论- 总结流固耦合传热算例的重要性- 提出进一步研究的建议正文：I.引言fluent 软件是一款专业的流体动力学模拟软件，广泛应用于航空航天、汽车制造、能源等行业。

在fluent 中，流固耦合传热是一个重要的计算功能。

本文将介绍fluent 软件和流固耦合传热算例，并通过一个具体的算例详细说明流固耦合传热在工程领域中的应用。

II.流固耦合传热的基本概念流固耦合传热是指在流体流动过程中，由于流体和固体壁面之间的温度差而产生的热传递现象。

在实际工程中，流体和固体之间的热传递过程往往是非常复杂的，需要通过数值模拟来进行分析。

fluent 软件提供了一种流固耦合传热计算的功能，可以帮助工程师更好地理解和优化工程过程中的热传递现象。

III.fluent 软件介绍fluent 软件由美国ANSYS 公司开发，是一款功能强大的流体动力学模拟软件。

fluent 软件可以模拟多种流体流动和传热现象，包括稳态和瞬态模拟、层流和紊流模拟、等温、绝热和热传导模拟等。

在fluent 中，用户可以自定义模型和求解器，以满足不同工程需求。

在流固耦合传热方面，fluent 软件提供了一种耦合求解器，可以将流体流动和固体传热两个问题同时求解。

这种耦合求解器可以大大提高计算效率，并更好地模拟实际工程中的热传递过程。

IV.流固耦合传热算例下面我们通过一个具体的算例来说明fluent 软件在流固耦合传热计算方面的应用。

算例描述：一个矩形通道中，流体流动与固体壁面的热传递过程。

fluent流固耦合设定一、什么是流固耦合设定？流固耦合是指流体和固体之间相互作用的过程。

在工程领域中，很多问题涉及到流体与固体的相互作用，例如水下管道的抗风荷载、风力发电机的叶片动力响应等。

在这些问题中，不能简单地将流体和固体分离开来考虑，而是需要将它们作为一个整体进行计算。

因此，流固耦合设定就是在计算流体和固体相互作用问题时，将它们进行耦合设定，使它们之间的相互作用能够得到准确的计算和分析。

流固耦合设定是一种数值模拟方法，通过对流体和固体的运动方程和力学方程进行求解，来模拟流体和固体在相互作用过程中的行为。

在流固耦合设定中，流体和固体之间存在力的作用，当流体流过固体时，会对固体施加压力，而固体对流体也会产生阻力。

通过将流体和固体的运动方程相互耦合，可以模拟流体流经固体体积或表面时产生的力和位移。

流固耦合设定可以用于研究湍流、热传导、质量传输等问题，广泛应用于航空航天、水利水电、化工等领域。

二、流固耦合设定的应用领域1. 航空航天工程在航空航天工程中，流固耦合设定被广泛应用于飞行器的气动弹性研究。

在设计飞行器时，需要考虑飞行器的结构是否能够在气动载荷下安全运行。

通过流固耦合设定，可以模拟飞行器在不同空速下的气动载荷，并研究飞行器结构在不同载荷作用下的动力响应。

这有助于优化飞行器的结构设计，提高飞行器的飞行性能和安全性。

2. 水利水电工程在水利水电工程中，流固耦合设定被用于模拟水下建筑物的抗风荷载。

水下建筑物如海底管道、海底电缆等在受到风、流的作用时，会产生振动和应力，可能导致结构破坏。

通过流固耦合设定，可以模拟水下建筑物在风、流作用下的动态响应，为水下工程的设计和施工提供可靠的依据。

3. 化工工程在化工工程中，流固耦合设定被用于模拟颗粒流体化的过程。

例如在粉煤灰输送管道中，颗粒和气体同时存在的情况下，可以使用流固耦合设定来模拟颗粒的运动轨迹和流体的流动状态。

这对于优化输送管道的设计和操作参数的选择非常有帮助。

fluent流固耦合传热算例【原创实用版】目录1.Fluent 流固耦合传热简介2.Fluent 软件的应用范围3.流固耦合传热的算例分析4.Fluent 软件在流固耦合传热中的应用技巧5.总结正文一、Fluent 流固耦合传热简介流固耦合传热是一种复杂的热传递过程，涉及到流体和固体之间的相互作用。

在这种过程中，流体与固体之间的热传递机制和热流动特性都需要考虑。

Fluent 是一款强大的计算流体力学（CFD）软件，可以模拟流固耦合传热过程，为研究人员和工程师提供可靠的解决方案。

二、Fluent 软件的应用范围Fluent 软件广泛应用于各种流体动力学问题的仿真和分析中，包括流固耦合传热问题。

它可以模拟多种流体流动和传热模式，如强制对流、自然对流和湍流等。

同时，Fluent 也可以考虑固体的热传导和热膨胀等特性，为研究者提供全面的热传递分析手段。

三、流固耦合传热的算例分析在 Fluent 中，可以通过设置耦合界面和热流边界条件来模拟流固耦合传热问题。

例如，可以考虑一个流体与固体相接触的系统，通过调整流体和固体的热传导系数、对流换热系数等参数，观察不同条件下的热传递特性。

四、Fluent 软件在流固耦合传热中的应用技巧为了获得准确的仿真结果，需要注意以下几点：1.网格划分：在仿真中，需要对流体和固体部分进行适当的网格划分，以确保计算精度。

2.耦合设置：在设置耦合界面时，需要选择正确的耦合方式，如耦合热流或耦合应力等。

3.边界条件：在设置热流边界条件时，需要考虑流体与固体之间的热交换方式，如对流换热或传导换热等。

4.物质属性：需要正确设置流体和固体的物质属性，如比热容、密度和热传导系数等。

五、总结Fluent 软件在流固耦合传热方面的应用具有广泛的实用性，可以模拟各种复杂的热传递过程。

流固耦合（Fluid-solid interaction，FSI）计算，通常用于考虑流体与固体间存在强烈的相互作用时，对流体流场与固体应力应变的考察。

FSI计算按数据传递方式可分两类：单向耦合与双向耦合。

所谓单向耦合，主要是指数据只从流体计算传递压力到固体，或者只从固体计算传递网格节点位移到流体。

双向耦合则在每一时刻都同时向对方发送相应的物理量（流体计算发送压力数据，固体计算发送位移数据）。

ANSYS Workbench中可以利用Fluent与DS进行单向流固耦合计算。

我们这里来举一个最简单的单向耦合例子：风吹挡板。

我们假定挡板位移可忽略不计，固体变形对流场影响可以忽略，所考虑的是流体压力作用在固体上，固体的应力分布。

当然这里的压力可以换成温度等其他物理量。

1、新建工程。

注意是从Fluent –> Static Structure。

连接图如1所示。

图1 计算工程关系图2 进入DM建模2、进入Fluent中的DM进行模型创建，如图2所示。

流固耦合计算中的几何模型与单纯的流体模型或固体模型不同，它要求同时具有流体和固体模型，而且流体计算中只能有流体模型，固体计算中只能有固体模型。

建好后的模型如图3，4，5所示。

由于固体模型需要从这里导入，所以我们保留固体与流体模型。

图3 实体模型图4 固体模型图5 流体模型3、进入FLUENT网格设置。

在FLUENT工程视图中的Mesh上点击右键，选择Edit…，如图6所示，进入网格划分meshing界面，如图7所示。

我们这里需要去掉固体部分，只保留流体几何。

图6 进入网格划分图7 禁用固体模型4、设置网格方法。

我们采用ICEM CFD进行网格划分，具体方法参看上一篇博客。

设置方式如图8所示，ICEM CFD中的网格如图9所示。

图8 设置网格划分方式图9 最终生成网格5、在meshing中更新网格关闭icem cfd后自动回到model界面。

我们在mesh上点击右键，选择update 进行更新。

【Fluent案例】11：流固耦合[2]上文获取到U型管最大Y方向振动振型所对应的频率为50.4Hz。

本文接上文继续。

1瞬态结构计算设置•Workbench界面中，双击B5单元格进入Transient Structural•右键选择模型树节点Transient，选择弹出菜单Insert → Fixed Support•选择管道进出口两侧最外圈的两个圆边，施加固定约束•右键选择模型树节点Transient，选择弹出菜单Insert →Displacement，属性窗口中，Geometry设置为图中所示选择面•选择Y Component设置框右侧的箭头按钮，选择Function，设置Y Component为0.000025*sin(50.4*360*time)•选择模型树节点Analysis Settings，属性窗口中设置Auto Time Stepping为Off，设置Step End Time为0.1s，设置Time Step为5e-4 s•右键点击模型树节点Transient，选择弹出菜单Insert →Fluid Solid Interface•属性窗口中设置Scoping Method为Named Selection，设置Named Selection为fsi_solid•右键选中模型树节点Solution，选择弹出菜单Insert → Deformation → Directional•属性窗口中，设置Scoping Method为Named Selection，设置Named Selection为Node1，设置Orientation为Y Axis•相同的步骤，插入Node2关闭Transient Structural，返回Workbench。

2稳态Fluent设置先进行稳态Fluent设置，将稳态计算结果作为初始值。

•双击C4单元格，以Double Precision方式启动Fluent•右键选中模型树节点Viscous，选择弹出菜单Model → SST k-omega启用SST k-w湍流模型•右键选择模型树节点Materials > Fluid，选择弹出菜单New…，在材料数据库中添加介质water-liquid，修改其密度Density为1000 kg/m3•右键选择模型树节点Cell Zone Conditions，选择弹出菜单Edit…，弹出计算域设置对话框•在弹出的对话框中设置Material Name为water-liquid•右键选择模型树节点Boundary > inlet，选择右键菜单Edit…，弹出边界条件设置对话框•在对话框中设置velocity Magnitude为20 m/s，设置Specification Method为Intensity and Hydraulic Diameter，设置Turbulent Intensity为1%，设置Hydraulic Diameter为0.02 m•设置outlet边界，如下图所示•双击模型树节点Solution > Method，右侧面板中设置Pressure-Velocity Coupling Scheme为Coupled，激活选项Pseudo Transient及High Order Term Relaxation•右键选择模型树节点Solution > Initialization，选择弹出菜单Initialize进行初始化•鼠标双击模型树节点Solution > Run Calculation，右侧面板中设置Number of Iterations为200，点击按钮Calculate进行计算•关闭Fluent返回Workbench3数据连接•Workbench中，复制Fluent组件，如下图所示•采用如下图所示的数据连接•添加System Coupling模块，并连接B5与D4单元格，如下图所示4瞬态Fluent设置•双击D5单元格进入Fluent•双击模型树节点General，右侧面板中设置Time为Transient•双击模型树节点Dynamic Mesh，右侧面板中激活选项Dynamic Mesh，点击下方按钮Settings…，在弹出的对话框中设置Method为Diffusion，设置Diffusion Parameter为1，点击OK按钮关闭对话框•点击Dynamic Mesh Zones下方的Create/Edit…按钮，在弹出的对话框中选择Zone Name为fsi_fluid，设置其Type为System Coupling，点击Create按钮创建动网格区域•双击模型树节点Run Calculation，右侧面板中设置Number of Time Steps为1，设置Max Iterations/Time Step为5注：这里其实可以随便设，反正Fluent 计算所采用的时间步和时间步长受systemcoupling控制•关闭Fluent，返回至Workbench•右键点击B5单元格，选择菜单Update更新组件5System Coupling设置•双击E2单元格进入System Coupling设置窗口•选中Analysis Settings，下方窗口中设置End Time为0.1 s，设置Step Size为0.0005 s，如下图所示•按住键盘ctrl键同时选择Fluid Solid Interface及fsi_fluid，选择右键菜单项Create Data Transfer•关闭System Coupling设置界面，返回至Workbench界面•右键选择E3单元格，选择菜单项Update进行求解求解时间较长，可能需要等待一两个小时。

fluent 热流固耦合随着科技的不断发展和创新，计算机仿真技术在各个行业也有着越来越广泛的应用。

其中，热流固耦合是一种非常重要的仿真技术，在很多领域都具有广泛的应用。

其中，Fluent热流固耦合技术更是一个非常值得关注的研究领域，下面将从基本原理、建立模型、计算求解等多个方面对它进行详细的讲解。

一、基本原理Fluent热流固耦合技术是建立在CFD（计算流体力学）和FEM（有限元方法）的基础之上的，主要是应用在热问题中。

其基本思想是将热传导、热对流和热辐射等引起的热流场与温度场进行非线性计算，得到各个部位的温度分布和热流分布，同时保证热流的守恒性。

在此基础上，通过非线性有限元分析，确定每个部位的温度分布和热流分布，这样就可以基本实现热流固耦合的模拟计算。

二、建立模型建立模型是Fluent热流固耦合技术的重点之一，模型的建立质量直接影响到计算结果的准确性。

在Fluent中，按照边界条件和物理参数的不同，可以将模型分为三个主要部分：流场模型、温度场模型和结构场模型。

首先，流场模型主要用来描述流体运动的特性，包括流场的流速、压强、浓度等。

其次，温度场模型主要描述被模拟对象的温度变化情况，包括其外部环境的温度、热源的热量分布等。

最后，结构场模型主要用于处理固体结构的升温和变形等问题。

建立完整有效的模型后，就可以通过Fluent热流固耦合技术进行计算求解。

三、计算求解在进行计算求解时，首先需要将所建立的模型导入Fluent中，并设置与之相对应的边界条件和物理参数等。

其次，根据所需求解的问题，选择合适的求解方式，如数值分析法、有限元法等，然后进行计算。

在计算过程中，需要根据实际情况和需要设定合适的收敛精度、求解步长等，以确保计算结果的准确性。

最后得到的计算结果，可以通过可视化方法展示出来，如温度分布图、流速分布图等，从而得到所需的仿真数据。

总之，Fluent热流固耦合技术具有广泛的应用前景，包括汽车工程、航空航天、电子电器、能源领域等。

Fluent流固耦合传热算例介绍在工程领域中，流固耦合传热是一个重要的研究领域。

通过数值模拟方法，我们可以对流体和固体之间的传热过程进行分析和优化。

Fluent是一种常用的流体动力学软件，可以用于模拟流体的运动和传热。

本文将介绍一个关于Fluent流固耦合传热的算例，讨论其原理、步骤和结果分析。

算例背景我们以一个热交换器为例来进行流固耦合传热的模拟。

热交换器是一种常见的设备，用于将热量从一个流体传递到另一个流体，常见于工业生产和能源系统中。

通过模拟热交换器的传热过程，我们可以更好地了解其工作原理，优化设计，并提高其传热效率。

模型建立几何模型首先，我们需要建立热交换器的几何模型。

根据具体的热交换器类型和尺寸，我们可以使用CAD软件绘制出几何模型，并导入到Fluent中进行后续的模拟分析。

边界条件在模拟中，我们需要设置合适的边界条件来模拟实际工况。

对于热交换器的模拟，我们通常需要设置流体的入口温度、出口温度、流速等参数，以及固体壁面的温度和热传导系数。

数值模拟流体模拟在进行流固耦合传热模拟之前，我们首先需要进行流体模拟。

通过Fluent软件，我们可以对流体的运动进行数值模拟，并得到流体的速度场、压力场等关键参数。

在热交换器模拟中，我们需要注意流体的流动特性，如湍流、层流等，以及流体的物性参数，如密度、粘度等。

固体传热模拟在得到流体模拟的结果后，我们可以将其作为固体传热模拟的边界条件。

通过设置固体壁面的温度和热传导系数，我们可以模拟固体的传热过程。

在热交换器模拟中，我们通常关注固体的温度分布、热流密度等参数。

流固耦合模拟最后，我们将流体模拟和固体传热模拟结合起来，进行流固耦合传热模拟。

在Fluent中，我们可以通过设置合适的耦合算法和迭代步长，将流体和固体的传热过程耦合起来。

通过迭代计算，我们可以得到流体和固体的传热过程，并分析其传热特性和效率。

结果分析通过流固耦合传热模拟，我们可以得到丰富的结果数据，如流体的速度场、压力场，固体的温度分布、热流密度等。

fluent流固耦合以《fluent流固耦合》为标题，本文旨在探讨流固耦合在Fluent 软件中的应用。

随着科学和技术的发展，在计算机模拟流体动力学（CFD）方面有了很大的进步。

Fluent软件是一款用于CFD应用的解算器，它能够准确地模拟流体行为，但是在处理流固耦合时，其精度还是有限的。

流固耦合是指流体中的一些参数发生了变化，这些变化可能会影响固体物质的状态。

举个例子，当流体以高温流动的时候，它能够将热量传递给固体，因此固体的温度也会随着流体的流动而发生变化。

Fluent软件中，可以使用流固耦合来模拟复杂的物理过程。

通常，流固耦合会把流体和固体的物理过程分开进行模拟，但这样做就会使模拟结果不够准确，因为不能精确地反映流体和固体之间的影响。

Fluent软件可以通过一种称为流固耦合的方式，把流体和固体模型完美地结合起来，从而更精确地模拟流体和固体之间的影响。

Fluent的流固耦合的处理方法是将流体和固体的模型耦合在一起。

在处理流固耦合的问题时，首先要建立流体和固体的模型，并确定它们之间的物理关系，最后，利用Fluent软件实现流体和固体的混合模拟。

在这个过程中，可以实时地跟踪物料的运动，用户无需担心数值解算的非守恒定律问题，可以更准确地模拟流体和固体之间的关系。

另外，Fluent软件还可以通过计算流体的温度场和流场，模拟流体和固体的相互作用，得出更准确的结果。

例如，当流体以高温流动的时候，可以利用Fluent软件来计算流体温度场和流场，从而准确地模拟流体和固体之间的热传导过程。

此外，Fluent软件还可以用来模拟多种复杂的物理过程，如流动临界点，湍流共振，气动侧阻力，和热业应用。

例如，流动临界点指的是流体从一种流动态变为另一种流动态的过程，湍流共振是指流体在一定条件下产生的振动，气动侧阻力是指在流体流动时产生的向侧向的力，而热工业应用则指的是利用流体动力学原理进行的热利用。

Fluent软件可以模拟这些复杂的物理过程，从而得出更精确的结果。

fluent流固耦合传热算例一、fluent简介Fluent是一款专业的流体动力学模拟软件，由美国ANSYS公司开发。

它具有强大的计算能力和广泛的适用范围，可以模拟多种流体流动、传热等问题。

在工程领域、科研单位和高校等领域具有广泛的应用。

二、流固耦合传热概述流固耦合传热问题是指在流体流动过程中，固体壁面与流体之间的热量传递。

这种问题涉及到流体力学、传热学和固体力学等多个学科，具有一定的复杂性。

通过Fluent 软件进行模拟分析，可以得到流场、温度场和应力场等多场耦合的数值解。

三、算例介绍本文将介绍一个简单的流固耦合传热算例，以演示Fluent 的操作方法和注意事项。

算例模型为一个矩形通道，通道内部流动的是水，壁面材料为铜。

通道两侧分别为冷却水进口和出口，冷却水的温度分别为30℃和40℃。

模拟目标是求解通道内水的流速、温度分布以及壁面的热应力。

四、操作步骤及注意事项1.打开Fluent 软件，创建新项目。

2.导入几何模型，本文采用矩形通道模型。

3.定义物理模型，包括流体物性（如密度、比热容等）、壁面材料（如铜）以及冷却水边界条件。

4.划分网格，选择合适的网格类型和密度。

5.设置求解器参数，包括收敛标准、迭代次数等。

6.启动计算，观察结果收敛情况。

7.分析结果，包括流速分布、温度分布以及壁面热应力。

注意事项：1.在设置物理模型时，要确保与实际情况相符。

2.网格划分要合理，以保证计算精度和收敛速度。

3.根据问题特点，选择合适的求解器参数。

五、结果分析与讨论通过Fluent 模拟，得到以下结果：1.通道内水流速分布均匀，无明显涡流产生。

2.通道内温度分布呈现梯度变化，进口处温度较低，出口处温度较高。

3.壁面热应力分布均匀，符合热应力计算公式。

分析与讨论：1.流速分布对传热性能有一定影响，适当提高流速可以增强传热效果。

2.温度分布反映了热量在通道内的传递情况，与实际工程应用中的需求相符。

3.壁面热应力的计算结果可以为工程设计提供参考，以避免因热应力导致的材料损伤或设备故障。

fluent流固耦合传热算例一、流固耦合传热概念介绍流固耦合传热是指在流体与固体之间，由于温度差异导致的热量传递过程。

在这种传热方式中，流体与固体的温度分布、热应力以及流动状态均会相互影响，使得传热过程变得复杂。

流固耦合传热在工程领域具有广泛的应用，如航空航天、汽车制造、能源化工等行业。

二、流固耦合传热算例背景及意义本文将围绕一个具体的流固耦合传热算例进行阐述，以揭示这种传热方式在不同条件下的规律。

通过分析算例，我们将更好地理解流固耦合传热过程，为实际工程问题提供理论依据。

三、算例具体内容与分析本算例考虑一个二维矩形通道，通道内充满流体，流体与通道壁之间存在温度差。

通道的宽度和高度分别为a和b，流体在通道内沿x方向流动，温度沿y方向分布。

我们假设流体为牛顿流体，通道壁为恒温壁，通道左边界温度为T1，右边界温度为T2。

根据热力学原理，流体在通道内传输热量的大小与流速、流体比热容、通道长度、宽度和温度差有关。

在本算例中，我们通过数值模拟方法求解流固耦合传热方程。

首先，对流体域进行网格划分，然后采用有限元方法求解流体域的热传导方程；接着，根据流体域的温度分布，计算流体的热流密度；最后，根据流体的热流密度和通道壁的温度分布，求解固体域的热传导方程。

四、结果讨论与启示通过分析算例，我们可以得到以下结论：1.在流速一定时，通道宽度对流固耦合传热效果有显著影响。

宽度越大，传热效果越好。

2.在通道宽度一定时，流速对流固耦合传热效果有明显规律。

流速越大，传热效果越好，但增速逐渐减缓。

3.流固耦合传热过程中，流体与通道壁的温度分布存在一定的差异，这有利于提高传热效果。

4.通过对流固耦合传热算例的研究，我们可以为实际工程中的热管理问题提供理论指导，如优化通道设计、提高传热设备效率等。

总之，本文通过对流固耦合传热算例的研究，揭示了流速、通道宽度等因素对传热效果的影响规律。

这些结论为实际工程问题提供了有益的参考，有助于提高传热设备的性能和效率。

fluent流固耦合传热算例fluent流固耦合传热算例是针对流体和固体之间热量传递的一种数值模拟方法。

在工程领域中，流固耦合传热问题广泛存在于换热器、散热器、核电站等领域，对于优化设计、提高传热效率以及解决实际工程问题具有重要意义。

一、流固耦合传热概念介绍流固耦合传热是指在流体与固体之间由于温度差引起的热量传递过程。

在这种传热方式中，流体和固体的温度场、速度场以及压力场之间存在相互影响的关系。

流固耦合传热问题可以分为内部耦合和外部耦合两种类型。

内部耦合是指流体和固体内部的热量传递过程，而外部耦合是指流体和固体之间的热量交换。

二、流固耦合传热算例背景及意义本文以某实际工程为背景，通过fluent软件对流固耦合传热问题进行数值模拟。

旨在揭示流体与固体之间热量传递的规律，为实际工程提供参考依据。

通过分析算例，可以优化传热装置设计，提高传热效率，降低能耗，从而降低生产成本。

三、算例具体内容与分析本算例采用fluent软件进行数值模拟，考虑流体在固体内部的流动与热量传递。

模拟过程中，流体与固体的温度、速度、压力等参数随时间和空间的变化关系。

通过计算得到流体与固体之间的热量交换，从而分析传热过程的性能。

四、结果讨论与启示通过对流固耦合传热算例的分析，得到以下结论：1.在流固耦合传热过程中，流体的温度分布和速度分布对固体表面的热量传递有显著影响。

2.固体内部的温度分布存在一定的规律，可通过优化固体材料、改变流体流动方式等方法提高传热效果。

3.流固耦合传热问题具有较强的非线性特点，需要采用数值模拟方法进行深入研究。

本算例为实际工程提供了有益的参考，启示我们在设计传热装置时，要充分考虑流体与固体之间的相互作用，从而实现高效、节能的目标。

综上所述，fluent流固耦合传热算例对于揭示流体与固体之间热量传递规律具有重要的实际意义。

fluent流固耦合设定Fluent流固耦合设定是一种模拟流体和固体相互作用的方法。

在工程领域中，流固耦合模拟被广泛应用于汽车、飞机、船舶等交通工具的设计和优化，以及建筑物、桥梁等结构物的分析和设计。

本文将深入探讨Fluent流固耦合设定的相关知识。

一、什么是Fluent流固耦合设定？Fluent是一种计算流体力学（CFD）软件，可以模拟各种复杂的流体现象。

而Fluent流固耦合设定则是在Fluent软件中加入了固体物体的运动和变形，从而实现了模拟流体和固体相互作用的功能。

在Fluent中，可以通过多种方式实现流固耦合模拟。

其中最常用的方法是将固体物体作为动态网格（Dynamic Mesh）来处理。

通过改变网格形状和位置，可以模拟出物体的运动和变形，并与周围的流场相互影响。

二、如何进行Fluent流固耦合设定？1. 几何建模在进行任何CFD分析之前，首先需要进行几何建模。

对于涉及到流固耦合分析的问题，几何模型必须包括流体和固体部分。

对于流体部分，可以通过简单的几何体或CAD软件创建几何模型。

对于固体部分，需要使用CAD软件或其他建模工具创建几何模型，并将其导入到Fluent 中。

2. 网格划分在进行网格划分时，需要注意流体和固体的边界条件。

对于流体部分，通常使用结构化网格或非结构化网格进行划分。

而对于固体部分，则需要使用非结构化网格进行划分。

此外，在进行动态网格模拟时，还需要设置合适的网格运动算法。

3. 物理模型在设置物理模型时，需要选择适当的湍流模型、边界条件、材料属性等参数。

对于涉及到固体物体的问题，还需要设置合适的材料本构关系和接触条件。

4. 边界条件在设置边界条件时，需要考虑到流场和固体物体之间的相互作用。

对于流场边界条件，通常采用速度入口、压力出口等常见条件。

而对于固体物体边界条件，则需要根据具体情况选择不同的约束类型。

5. 求解器设置在进行求解器设置时，需要选择合适的求解算法和收敛准则。

workbench transient structural 单向流固耦合1. 引言1.1 概述在工程领域中，流体与固体的相互作用是一个常见的问题。

而workbench transient structural 单向流固耦合正是一种重要的数值模拟方法，用于研究流体场和结构场之间的单向耦合效应。

该方法通过将流体传递给结构进行仿真分析，能够更准确地预测结构在各种流体环境下的响应与变形。

1.2 文章结构本文旨在介绍workbench transient structural 单向流固耦合方法论，并深入讨论其工作原理、应用领域以及求解步骤等方面的内容。

此外，我们还将通过案例研究与分析，展示该方法在实际工程问题中的应用效果，并对结果进行评估与讨论。

1.3 目的本文的目标是使读者对workbench transient structural 单向流固耦合这一方法有一个全面而清晰的了解。

通过详细介绍该方法的背景、原理及其在不同领域中的应用案例，读者可以更好地掌握该方法在实践中所具备的优势和局限性，并对其参数敏感性进行分析。

相信本文能够为相关领域的研究人员和工程师提供一定的参考和借鉴价值，促进该方法在实际应用中的发展和应用。

2. Workbench Transient Structural 单向流固耦合2.1 背景介绍Workbench Transient Structural是一种用于求解单向流固耦合问题的仿真工具。

在这种问题中，流体和结构之间存在相互作用，但是该相互作用仅以一方对另一方产生影响，而不是双向的。

例如，在液体中存在结构件时，液体会对结构产生压力，而结构的变形则不会对液体产生影响。

2.2 工作原理Workbench Transient Structural实现了通过比较求解速度来解决流固耦合问题。

在求解过程中，首先计算出流体场的状态（速度、温度、压力等），然后将这些状态信息传递给结构场模型进行求解。

FLUENT流固耦合传热设置问题
看到很多网友对于fluent里模拟流固耦合传热（同时有对流和导热）有很多疑问，下面说说我的解决方法。

1，首先要分清你的问题是否是流固耦合传热。

（1）如果你的传热问题只是流体与固体壁面的传热，不涉及到固体壁面内部的导热，那么这就是一个对流传热问题，不是流固耦合传热问题，这时候你只需要
设置壁面的对流换热系数即可。

如下图
注意右边这几个参数的含义：从上往下依次为：壁面外部的对流传热系数；外部流体温度；壁面厚度；壁面单位体积发热率。

这里没有内部流体的对流传热设置，因为fluent会根据流体温度以及壁面温度，利用能量守恒，自动计算内壁流体与壁面的对流换热情况。

（2）流固耦合传热问题。

在建模的时候你应该定义两个区域，流体区域和固体区域，而且在切割区域的时候，你应该选中connect，如下图所示
鸿沟条件设置：交界面为wall。

在导入fluent以后，fluent就会自动生成wall-shadow。

这样在流固交界面上就生成了一对耦合的面，如下图所示，。

2，耦合传热设置问题
（1）首先就是求解器的设置问题，应该选择耦合求解器，虽然计算速度会慢一些，但是这更符合实际情况，更容易收敛，误差更小。

如果是非稳态过程还应选择
unsteady。

如下图所示
（2）交界面设置问题，这个是关键。

不必过多的设置只需要选择coupled。

这样fluent就会自动计算耦合面的传热问题。

如下图所示
（3）当然还要选择能量方程。

其他诸如湍流模型、资料设置、进出口条件等等，需要你根据实际情况设定，这里不再雷述。

workbench transient structural 单向瞬态流固耦合在Workbench中实现单向瞬态流固耦合分析，需要遵循以下步骤：1.创建模型：在ANSYS Workbench中创建流固耦合分析的模型，包括流体模型和固体模型。

流体模型和固体模型应该是相互耦合的，以便在分析中考虑相互作用。

2.设置材料属性：为流体和固体部分设置适当的材料属性，包括密度、弹性模量、泊松比等。

这些属性将影响分析的结果。

3.定义界面：在流体和固体模型之间定义耦合界面，该界面将用于传递压力、温度等物理量。

4.设置边界条件和载荷：根据分析的具体情况，为流体和固体模型设置适当的边界条件和载荷。

这些条件和载荷将影响模型的响应。

5.设置时间步长和求解器：设置适当的时间步长和求解器，以便进行瞬态分析。

时间步长应该足够小，以便捕获所有重要的动态行为。

6.运行分析：运行分析，并监视求解过程，确保其正常进行。

7.后处理：在分析完成后，进行后处理以查看结果。

这可能包括查看压力、速度、温度等变量的分布和变化，以及结构的变形和应力分布。

请注意，具体的步骤可能会根据您的具体问题和使用的ANSYS 版本而有所不同。

在进行流固耦合分析时，建议参考ANSYS的官方文档和教程，以确保正确理解和应用该技术。

ANSYS Workbench支持多种流体模型和固体模型，具体如下：对于流体模型，ANSYS Workbench提供了多种流体动力学（CFD）和热流体动力学（CTFD）模型，包括层流模型、湍流模型、多相流模型等。

这些模型可用于模拟流体流动、传热、化学反应等现象。

此外，ANSYS还提供了流体体积模型（Fluid Volume Model），用于模拟封闭容器内的流体行为。

对于固体模型，ANSYS Workbench提供了多种固体动力学和结构分析模型，包括线性静态分析、非线性静态分析、动态分析、热分析等。

这些模型可用于模拟结构的应力、应变、振动等行为。
