投影变换与坐标变换.

如何进行精确地理坐标系统转换与投影变换地理坐标系统转换与投影变换是地理信息系统（GIS）中非常重要的一项技术。

它涉及到将地球表面上的点的经纬度坐标转换成平面坐标或者将平面坐标转换成经纬度坐标的过程。

本文将介绍如何进行精确的地理坐标系统转换与投影变换。

一、地理坐标系统转换的基本原理地理坐标系统转换是指将经纬度坐标转换成平面坐标或者将平面坐标转换成经纬度坐标的操作。

转换的基本原理是通过数学模型来描述地球的形状，借助于大地测量学的方法来建立坐标系统之间的转换关系。

常见的地理坐标系统包括大地坐标系统（经纬度坐标）、投影坐标系统（平面坐标）等。

地理坐标系统转换通常涉及到椭球体参数的确定、大地基准面的选择、椭球投影的建立以及坐标转换方程的推导等一系列计算过程。

其中，椭球体参数主要包括长半轴、短半轴和扁率等指标，大地基准面的选择则决定了坐标的零点位置，椭球投影是将地球表面的点投影到平面上的方法，坐标转换方程是进行坐标转换的数学关系。

二、投影变换的基本原理投影变换是地图制图中必不可少的一步，它可以将三维地球表面上的点映射到二维平面上，从而形成平面地图。

由于地球的形状是一个不规则的椭球体，所以在进行投影变换时需要选择合适的投影方式，以保证投影地图与真实地球表面的空间关系尽可能接近。

常见的投影方式有等经纬度投影、圆柱投影、圆锥投影等。

其中，等经纬度投影保持了地球表面上的每一个点的经纬度不变，得到的地图通常被称为经纬度网格地图；圆柱投影则将地球表面投影到一个圆柱体上，再将该圆柱体展开为一个平面，得到的地图通常被称为柱面投影地图；圆锥投影则将地球表面投影到一个圆锥体上，再将该圆锥体展开为一个平面，得到的地图通常被称为锥面投影地图。

在进行投影变换时，还需要考虑投影中心的选择、投影比例尺的确定、地图变形的控制等问题。

投影中心的选择决定了地图的中心点，投影比例尺的确定决定了地图的缩放比例，地图变形的控制则是为了尽可能减少投影过程中产生的误差。

OpenCV图像变换⼆投影变换与极坐标变换实现圆形图像修正投影变换##在放射变换中，物体是在⼆维空间中变换的。

如果物体在三维空间中发⽣了旋转，那么这种变换就成为投影变换，在投影变换中就会出现阴影或者遮挡，我们可以运⽤⼆维投影对三维投影变换进⾏模块化，来处理阴影或者遮挡。

在OpenCV中有类似于getAffineTransform函数：getPerspectiveTransform(src,dst)函数⽤来处理计算投影变换矩阵。

与getAffineTransform函数不同的是传⼊的参数是三维空间坐标系的空间坐标，也就是4*2的⼆维ndarray，其中每⼀⾏代表⼀个坐标并且传⼊的数据类型必须为float32.⽰例：import cv2import numpy as npsrc=np.array([[0,0],[100,0],[0,100],[100,100]],np.float32)dst=np.array([[100,10],[100,10],[50,70],[200,150]],np.float32)P=cv2.getPerspectiveTransform(src,dst)print(P)运⾏结果：[[-7.77156117e-16 -1.00000000e+00 1.00000000e+02][-2.77555756e-15 -1.00000000e-01 1.00000000e+01][-2.66713734e-17 -1.00000000e-02 1.00000000e+00]]由结果可以看出当前输出的类型是float64.对于仿射变换在OpenCV中提供了如下的函数cv2.warpPerspective(src,M,dsize[,dst[,flags[,borderMode[,borderValue]]]])输⼊的矩阵类型是3⾏3列的投影变换矩阵。

⽰例：import cv2import numpy as npimport matplotlibdef Perspect(path):img=cv2.imread(path,cv2.IMREAD_GRAYSCALE)if not isinstance(img, np.ndarray):print('PASS')passelse:h,w=img.shape#设置变换坐标变化src=np.array([[0,0],[w-1,0],[0,h-1],[w-1,h-1]],np.float32)dst=np.array([[100,100],[w/3,100],[100,h-1],[w-1,h-1]],np.float32)#计算投影变换矩阵P=cv2.getPerspectiveTransform(src,dst)#利⽤变化矩阵进⾏投影变换r=cv2.warpPerspective(img,P,(w,h),borderValue=126)#显⽰图像cv2.imshow('A',img )cv2.imshow('B',r)cv2.waitKey(0)cv2.destroyAllWindows()print(P)Perspect('img/aa.jpg')极坐标变换##极坐标变换主要处理校正图像中的圆形物体或者在圆形中物体\(r=\sqrt{(x-(\overline{x})^2)+(y-(\overline{y})^2)}\)\[\theta= \left\{ \begin{matrix} 2\pi +arctan2(y-\overline{y},x-\overline{x}), &y-\overline{y}\leq0\\ arctan2(y-\overline{y},x-\overline{x},&y-\overline{y}>0 \end{matrix} \right\} \]以变换中⼼为圆⼼的同⼀个圆⼼上的点，在极坐标系\(\theta\)or中显⽰为⼀条直线。

测绘技术中的坐标转换与投影变换方法一、引言在测绘学中，坐标转换与投影变换是两个非常重要的概念。

坐标转换是指将一种坐标系统的坐标转换成另一种坐标系统的坐标，而投影变换是指将三维的地球表面投影到二维的地图上。

本文将为您介绍测绘技术中常用的坐标转换与投影变换方法。

二、坐标转换方法1. 直角坐标系转换直角坐标系是将地球表面的经纬度坐标转换为平面坐标系的一种常用方法。

在测绘学中，直角坐标系通常使用笛卡尔坐标系，即将地球表面的经纬度坐标转换为直角坐标系的x、y、z坐标。

这样可以方便地进行测量和计算，提高测绘的精度。

2. 大地坐标系转换大地坐标系是指将地球表面的坐标转换为经纬度坐标系的一种方法。

在测绘技术中，常用的大地坐标系有经纬度坐标系和高程坐标系。

经纬度坐标系使用经度和纬度来表示地球表面上的点，高程坐标系则使用海拔高度来表示。

3. 投影坐标系转换投影坐标系是将地球表面的坐标转换为平面坐标系的一种方法。

由于地球是一个三维物体，而地图是一个二维平面，所以需要将地球表面的坐标进行投影变换。

常用的投影坐标系有等角、等积、等距和等经纬度等多种类型。

根据不同的需求，选择适当的投影坐标系可以满足精度要求。

三、投影变换方法1. 圆柱投影圆柱投影是指将地球表面的经纬度坐标投影到一个以赤道为底的圆柱面上，再将圆柱面展开为平面，形成一张地图。

这种投影方法简单易懂，适用于小范围的地图制作，但由于经纬度在赤道附近的变化较大，在高纬度地区会产生形变。

2. 锥形投影锥形投影是指将地球表面的经纬度坐标投影到一个以地球为底的锥体上，再将锥体展开为平面，形成一张地图。

与圆柱投影相比，锥形投影在较大纬度区域的形变相对较小，适用于大范围地图的制作。

3. 平面投影平面投影是指将地球表面的经纬度坐标投影到一个平面上，再以此平面作为地图的底面。

平面投影通常在小范围的地图制作中使用，如城市地图、校园地图等。

四、总结测绘技术中的坐标转换与投影变换方法是实现地球表面地图制作的重要工具。

如何进行地理坐标转换和投影变换地理坐标转换和投影变换是地理信息系统 (Geographic Information System, GIS) 中非常重要的概念和技术。

它们在各种地图制作、地理空间分析和空间数据处理任务中起到了核心作用。

本文将介绍地理坐标转换和投影变换的基本原理和常用方法。

一、地理坐标转换1. 简介地理坐标转换是将一个地理位置点的坐标从一种坐标系统转换到另一种坐标系统的过程。

在地理信息系统中，常见的地理坐标系统有经纬度坐标系统 (WGS84)和投影坐标系统 (UTM) 等。

由于不同坐标系统间的坐标表示方式不同，因此需要进行坐标转换。

2. 原理地理坐标转换的原理是通过数学运算将坐标从一个坐标系统转换到另一个坐标系统。

这需要考虑坐标轴的旋转、尺度变换和坐标原点的平移等因素。

通常使用的方法有三参数法、七参数法和分区法等，根据不同的坐标系统和需求选择合适的方法。

3. 方法地理坐标转换的方法有多种，其中最常见的是使用地理坐标转换软件，如ArcGIS、QGIS等。

这些软件可以通过设置坐标系统和输入需转换的坐标来完成转换工作。

另外，也可以通过编程语言如Python中的库，如pyproj来实现地理坐标转换。

二、投影变换1. 简介投影变换是将地球表面的三维地理坐标转换为平面坐标的过程，也被称为地理坐标投影。

这是由于地球是一个三维椭球体，而平面地图是一个二维平面，因此需要将地球表面上的点投影到一个平面上。

2. 原理投影变换的原理是通过将地球椭球体投影到一个平面上，从而将三维地理坐标转换为二维平面坐标。

常见的投影方法有等距圆柱投影、等角圆锥投影和等面积投影等。

每种投影方法都有其特点和适用范围，根据需求选择合适的投影方法。

3. 方法投影变换的方法有多种，其中最常用的是使用地理信息系统软件进行投影变换，如ArcGIS、QGIS等。

这些软件提供了多种投影方法和参数设置，可以根据需求进行选择。

此外，也可以使用编程语言中的库，如Python中的proj4库进行投影变换。

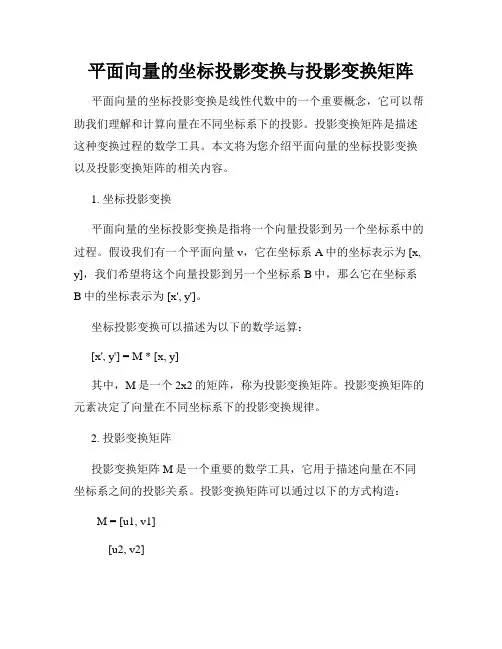

平面向量的坐标投影变换与投影变换矩阵平面向量的坐标投影变换是线性代数中的一个重要概念，它可以帮助我们理解和计算向量在不同坐标系下的投影。

投影变换矩阵是描述这种变换过程的数学工具。

本文将为您介绍平面向量的坐标投影变换以及投影变换矩阵的相关内容。

1. 坐标投影变换平面向量的坐标投影变换是指将一个向量投影到另一个坐标系中的过程。

假设我们有一个平面向量v，它在坐标系A中的坐标表示为 [x, y]，我们希望将这个向量投影到另一个坐标系B中，那么它在坐标系B中的坐标表示为 [x', y']。

坐标投影变换可以描述为以下的数学运算：[x', y'] = M * [x, y]其中，M是一个2x2的矩阵，称为投影变换矩阵。

投影变换矩阵的元素决定了向量在不同坐标系下的投影变换规律。

2. 投影变换矩阵投影变换矩阵M是一个重要的数学工具，它用于描述向量在不同坐标系之间的投影关系。

投影变换矩阵可以通过以下的方式构造： M = [u1, v1][u2, v2]其中，u1和u2是向量v在坐标系A中的基向量，v1和v2是向量v 在坐标系B中的基向量。

投影变换矩阵的作用是将向量在坐标系A中的坐标转换为在坐标系B中的坐标。

通过矩阵乘法运算，我们可以得到向量v在坐标系B中的坐标表示。

3. 投影变换矩阵的性质投影变换矩阵具有一些重要的性质：- 投影变换矩阵是一个方阵，因为它将一个二维向量映射到另一个二维向量。

- 投影变换矩阵是一个线性变换矩阵，因为它满足线性运算的性质。

- 投影变换矩阵的逆矩阵存在当且仅当该矩阵是可逆矩阵。

- 投影变换矩阵的行列式等于1，即det(M) = 1。

这些性质为我们分析和计算投影变换提供了重要的数学基础。

4. 投影变换的应用平面向量的坐标投影变换在许多领域都有广泛的应用，尤其在计算机图形学中。

在计算机图形学中，我们经常需要将一个三维向量投影到二维平面上进行渲染。

这时，我们可以使用投影变换矩阵将三维向量映射到二维平面上的坐标系中。

如何使用测绘软件进行坐标转换与投影变换坐标转换和投影变换在测绘工作中是非常重要的一部分。

使用测绘软件进行坐标转换和投影变换可以提高测量精度，并且方便了测绘工作者的工作。

本文将介绍如何使用测绘软件进行坐标转换和投影变换。

在测绘工作中，我们经常会遇到不同坐标系下的坐标点。

要进行坐标转换，我们需要知道两个坐标系之间的转换参数。

在测绘软件中，通常会提供一些常用的坐标系的转换参数，比如WGS84和北京54之间的转换参数。

如果需要转换的坐标系不在软件中提供的参数中，我们需要手动输入转换参数。

首先，我们需要在测绘软件中导入待转换的坐标数据。

一般情况下，坐标数据以文本文件的形式存在，比如CSV文件。

我们可以使用软件提供的导入功能，将文件导入到软件中。

在导入坐标数据后，我们需要选择进行的坐标转换操作。

常见的坐标转换操作包括坐标系转换、坐标点加密、坐标点解密等。

选择适当的操作后，软件会根据提供的参数进行坐标转换。

在转换完成后，我们可以将转换后的坐标数据导出到文件，以进行后续的使用或分析。

除了坐标转换，投影变换也是测绘工作中常用的操作。

投影变换是将三维地理空间对象映射到二维平面上的过程。

在投影变换过程中，我们需要选择合适的投影方式，并提供相应的参数。

不同的地理区域和精度要求可能需要不同的投影方式，比如墨卡托投影、兰勃特投影、高斯投影等。

在选择投影方式时，我们需要考虑到地理区域的形状、大小和所需的精度等因素。

在进行投影变换时，我们可以选择将所有对象进行投影，也可以选择只对部分对象进行投影。

通常情况下，我们会选择将整个地理区域进行投影，以保证地理空间对象的完整性。

在投影完成后，我们可以对投影后的数据进行编辑和分析，以满足各种测绘需求。

在使用测绘软件进行坐标转换和投影变换时，我们需要注意一些常见的问题。

首先，我们需要确保输入的坐标数据符合要求，比如坐标值的格式和坐标系的一致性。

其次，我们需要对输入的参数进行检查，以避免参数错误导致的转换错误。

测绘技术中的坐标系统和投影变换详解导语：在测绘技术中，坐标系统和投影变换是非常重要的概念和工具。

它们是测绘工作的基础，也是有效整合和分析地理信息的关键。

本文将详细介绍坐标系统和投影变换的原理、应用和未来发展趋势，希望能够为读者提供全面而深入的了解。

第一部分：什么是坐标系统坐标系统是用来描述和定位地理实体的数学模型和方法。

它将地球表面上的点与数学坐标相关联，使得我们可以准确地表示和计算地球上的各种位置。

常见的坐标系统包括地理坐标系统和投影坐标系统。

1.1 地理坐标系统地理坐标系统使用经纬度来表示地球上的点。

经度表示一个点相对于地球上的本初子午线的位置，纬度表示一个点距离地球赤道的距离。

经纬度的单位是度，范围分别是-180度到180度和-90度到90度。

地理坐标系统在全球范围内具有很好的精度，但不适用于大规模的地理信息分析和计算。

1.2 投影坐标系统投影坐标系统是一种将地球表面投影到平面上的方法。

它使用笛卡尔坐标系（x，y）来表示地球上的点。

投影坐标系统可以根据不同的投影方法和参数设置，将地球表面投影为不同的平面形状，如圆柱投影、圆锥投影和平面投影。

不同的投影方法适用于不同的地理区域和测绘需求。

第二部分：投影变换的原理和方法投影变换是指将地理坐标转换为投影坐标的过程。

它是测绘技术中非常关键的一步，能够将地理信息转化为可操作的平面坐标。

2.1 投影方法的选择在进行投影变换之前，我们首先需要选择合适的投影方法。

选择投影方法的主要考虑因素包括地理区域、地理特征、地图用途和测绘精度等。

常见的投影方法包括墨卡托投影、兰勃托投影和高斯投影等。

2.2 投影参数的确定每种投影方法都有相应的参数需要确定。

这些参数包括中央经线、标准纬度、比例尺因子等。

确定这些参数的关键在于保持地图的形状、方向和面积特性，并尽可能减小形变。

2.3 坐标转换坐标转换是指将地理坐标转换为投影坐标的过程，也可以将投影坐标转换为地理坐标。

常见的坐标转换方法包括正反算法、四参数转换和七参数转换等。

如何进行地理坐标系与投影坐标系的转换地理坐标系与投影坐标系的转换是地理信息系统（GIS）领域中一个重要的话题。

在GIS中，地理坐标系用经度和纬度表示地球上的位置，而投影坐标系则通过将地球的曲面投影到平面上来表示。

本文将从基础概念开始，介绍如何进行地理坐标系与投影坐标系之间的转换。

一、地理坐标系与投影坐标系的基本概念地理坐标系是基于地球的椭球体来定义的，通过经度（Longitude）和纬度（Latitude）来表示地球上的位置。

经度是指从地球中心引出的经线，在东经0度和西经0度之间取值，范围为-180度到180度；纬度是指从地球中心引出的纬线，在赤道和两极之间取值，范围为-90度到90度。

投影坐标系是将地球的曲面投影到平面上来表示地球上的位置，使得较大范围的地理信息能够在平面上得到合理的表示。

投影坐标系是二维的，使用直角坐标系来表示地球上的位置。

常见的投影方式有墨卡托投影、等经纬度投影、兰伯特等角投影等。

二、地理坐标系到投影坐标系的转换方法在GIS中，经常需要将地理坐标系转换为投影坐标系，以适应不同的应用需求。

下面介绍几种常见的转换方法。

1. 坐标参照系统（Coordinate Reference System，简称CRS）的设定CRS是地理信息数据的基础，它定义了地理坐标系和投影坐标系之间的关系。

在进行转换之前，首先需要确定数据使用的CRS。

2. 数据预处理在转换之前，需要对待转换的数据进行预处理。

这包括检查数据质量、确定数据坐标系，并进行必要的数据清洗和转换。

3. 地理坐标系到投影坐标系的转换转换地理坐标系到投影坐标系可以通过数学计算来实现。

通过使用已知的转换公式和参数，将经纬度坐标转换为直角坐标。

4. 空间插值和逆变换进行地理坐标系到投影坐标系的转换后，往往需要进行空间插值或逆变换来处理不同投影坐标系之间的差异。

空间插值方法可以校正因投影而引入的形变和失真。

三、常见的地理坐标系与投影坐标系的转换工具在实际应用中，有许多工具可以用来进行地理坐标系与投影坐标系的转换。

国际油气生产者协会测量和定位指导书7-2坐标转换与变换公式第1部分 地图投影及其坐标转换公式 2009年5月修订戴勤奋译2009年6月译者语本文译自国际油气生产者协会测量和定位指导书7-2的2009年5月 版（OGP Surveying and Positioning Guidance Note number 7, part 2 – May 2009），原文名“Coordinate Conversions and Transformations including Formulas”（坐标转换与变换公式）。

译文分两部分，第1部分：地图投影及其坐标转换公式（Map projections and their coordinate conversion formulas），描述地图投影方法及计算公式；第2部分：非地图投影坐标运算公式（Formulas for Coordinate Operations other than Map Projections），主要涉及大地基准面的变换，这里的基准面不单是水平坐标的基准面，还包括垂向的高程基准。

第2部分的2004年1月版我曾在5年前译过，译文名为“坐标系转换公式”，现在再拿出来看发现里面有不少翻译不当的地方，因此这次基本上是重新译了一遍。

接受以前的经验教训，这次译得比较认真，努力向信、达、雅靠拢，运算公式也反复校对，尽量避免错误，但是错误肯定在所难免，因此在正式场合采用文中的公式时请慎重核实它们的正确性。

本文献最初在1993年由国际石油技术软件开放公司（POSC）发布，1998年又由国际油气生产者协会（OGP）欧洲石油勘探组（EPSG）作为EPSG大地测量参数数据集（简称EPSG数据集）坐标运算方法的用户说明书发布。

文献中收录的坐标转换与变换方法都是目前常用的、或早期的方法现在仍可能遇到的。

文献中的公式主要源自斯奈德（John P. Snyder）编写、美国地质调查局（U.S.Geological Survey）1987年出版的《地图投影－工作手册》（Map Projection －A Working Manual），EPSG对其中的公式作了适当调整和更新，以适应全球范围的应用。

测绘技术中的坐标转换与投影变换技巧测绘技术是地理信息科学的一项重要组成部分。

随着各类地理信息的快速增长和应用需求的不断提升，精准的坐标转换和投影变换技巧成为测绘工作者必备的技能。

在本文中，我们将探讨测绘技术中的坐标转换与投影变换技巧，并介绍一些实用的应用案例。

一、坐标转换技巧1. 坐标系统的选择在进行坐标转换前，首先需要明确应用的坐标系统。

常见的坐标系统包括经纬度坐标系统、GPS坐标系统以及各种投影坐标系统等。

根据不同的测绘任务，选择适合的坐标系统是确保坐标转换精度的关键。

2. 坐标转换方法的选择坐标转换可以通过数学模型进行，常用的方法有三参数、七参数以及十六参数等。

其中，三参数坐标转换适用于小范围地理信息转换，七参数转换适用于中等范围的转换，而十六参数坐标转换适用于大范围的转换。

根据实际情况，选择合适的坐标转换方法可以提高转换精度。

3. 坐标转换精度的控制坐标转换的精度对于测绘工作的准确性至关重要。

在进行坐标转换时，需要控制输入和输出数据的精度，避免精度损失造成的误差。

此外，还可以通过加密网控制误差的传播，提高转换结果的精度。

二、投影变换技巧1. 投影坐标的选择在进行投影变换前，需要选择合适的投影坐标系统。

常用的投影坐标系统包括等角圆锥投影、等距圆柱投影以及平面投影等。

不同的投影坐标系统适用于不同的地理区域和地图比例尺。

选择合适的投影坐标系统可以保证投影变换的准确性。

2. 投影变换参数的确定投影变换通常需要确定一些参数，如投影中心经纬度、投影标准纬度以及假东假北等。

这些参数的确定对于投影变换结果的准确性起到重要的影响。

根据实际情况，选择适当的参数可以提高投影变换的精度。

3. 投影变换的误差控制投影变换过程中可能会引入一些误差，如角度误差和距离误差等。

为了控制误差的传播，可以采用适当的网密度和投影校正方法。

此外，还可以通过包络点法进行误差评估，帮助改进投影变换结果。

三、案例分析1. 测量数据的坐标转换某地区在进行地形测量时采用的是一种特定的坐标系统，但是与其他应用系统不兼容。
